ВАЗ-21213 (Нива). Снятие и установка карбюратораОБЩИЕ СВЕДЕНИЯ Привод управления карбюратором
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снятие и установку выполняйте только на холодном двигателе. 2. Отсоедините от рычага 1 (см. рис. Карбюратор 21073–1107010) привода дроссельных заслонок тягу 15 (см. рис. Привод управления карбюратором), а также отсоедините от карбюратора тягу 13, и оболочку тяги привода воздушной заслонки. 3. Выверните винт крепления и снимите блок подогрева карбюратора. 4. Отсоедините электрические провода от электромагнитного запорного клапана и от концевого выключателя экономайзера принудительного холостого хода. 5. Отверните гайки крепления карбюратора, снимите карбюратор и закройте заглушкой входное отверстие впускной трубы. 6. Установку карбюратора выполняйте в обратном порядке. 7. Перед установкой проверьте состояние проставки карбюратора и плоскостей соединения впускной трубы с карбюратором. Предупреждение Не допускается крепление и подтягивание гаек крепления нагретого карбюратора. 8. После установки отрегулируйте привод управления карбюратором, а также холостой ход двигателя. 9. Привод управления карбюратором должен работать без заеданий.

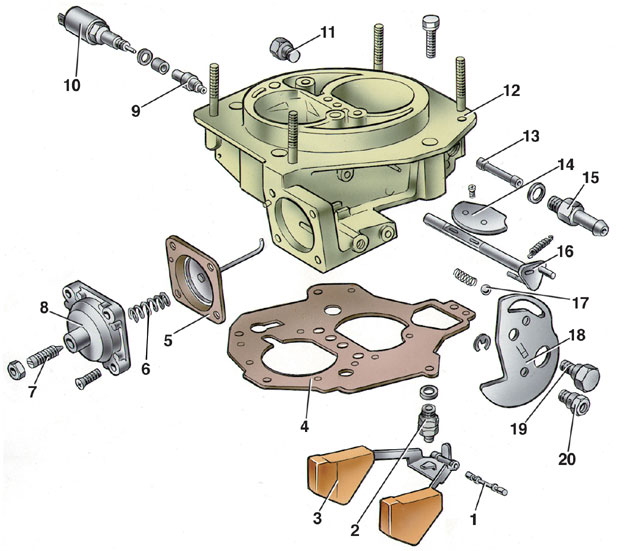

ВАЗ-21213 (Нива). Разборка карбюратораОБЩИЕ СВЕДЕНИЯДетали крышки карбюратора
Детали корпуса карбюратора
ПОРЯДОК ВЫПОЛНЕНИЯ 1. Выверните винты крепления крышки карбюратора и осторожно снимите ее, чтобы не повредить прокладку, поплавок и трубки эконостата и переходной системы второй камеры. 2. Разберите крышку карбюратора. 3. Оправкой осторожно вытолкните ось 1 (см. рис. Детали крышки карбюратора) поплавков 3 из стоек и, не повреждая язычков поплавков, снимите их. 4. Снимите прокладку 4 крышки, выверните седло игольчатого клапана 2, выверните патрубок 15 подачи топлива и выньте топливный фильтр 13. 5. Выверните корпус топливного жиклера холостого хода с электромагнитным запорным клапаном 10 и выньте жиклер 9. 6. Выверните ось 19, выньте шарик 17 с пружиной, снимите рычаг 18 управления воздушной заслонкой, отсоедините пружину рычага управления воздушной заслонкой. При необходимости выверните винты крепления воздушной заслонки, выньте заслонку 14 и ось 16. 7. Разберите диафрагменное пусковое устройство, сняв крышку 8 в сборе с регулировочным винтом 7. Выньте пружину 6 и диафрагму 5 со штоком. 8. Разберите корпус карбюратора (см. рис. Детали корпуса карбюратора), для чего выполните следующие операции. 9. Снимите крышку 3 ускорительного насоса с рычагом 2 и диафрагмой 1. 10. Выньте распылитель 10 ускорительного насоса и распылители 11 первой и второй камер. Распылитель 10 вынимайте только за корпус распылителя. 11. Отверните гайку оси дроссельной заслонки первой камеры, снимите кулачок 4 привода ускорительного насоса и шайбу. 12. Выверните винт крепления, снимите электрический провод 30 с регулировочного винта 29 количества смеси холостого хода и выверните винт 29. 13. Выньте штопором пластмассовую заглушку 25 и выверните регулировочный винт 27 качества (состава) смеси холостого хода. 14. Снимите крышку 5 экономайзера мощностных режимов, диафрагму 6 и пружину. 15. Выверните топливный жиклер 7 экономайзера мощностных режимов. 16. Выверните главные воздушные жиклеры 12 с эмульсионными трубками и главные топливные жиклеры 13 главных дозирующих систем.
