Самара 2 (ВАЗ-2115). Генератор 37.3701

Максимальная сила тока отдачи при 13 в и 5000 мин-1, А.......  55

Пределы регулируемого напряжения, В.......  14,1 ±0,5

Максимальная частота вращения ротора, мин-1.......  13000

Передаточное отношение двигатель — генератор....... 1 : 2,04

На автомобилях 2115 с карбюраторным двигателем может быть установлен генератор типа 37.3701 – переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода).

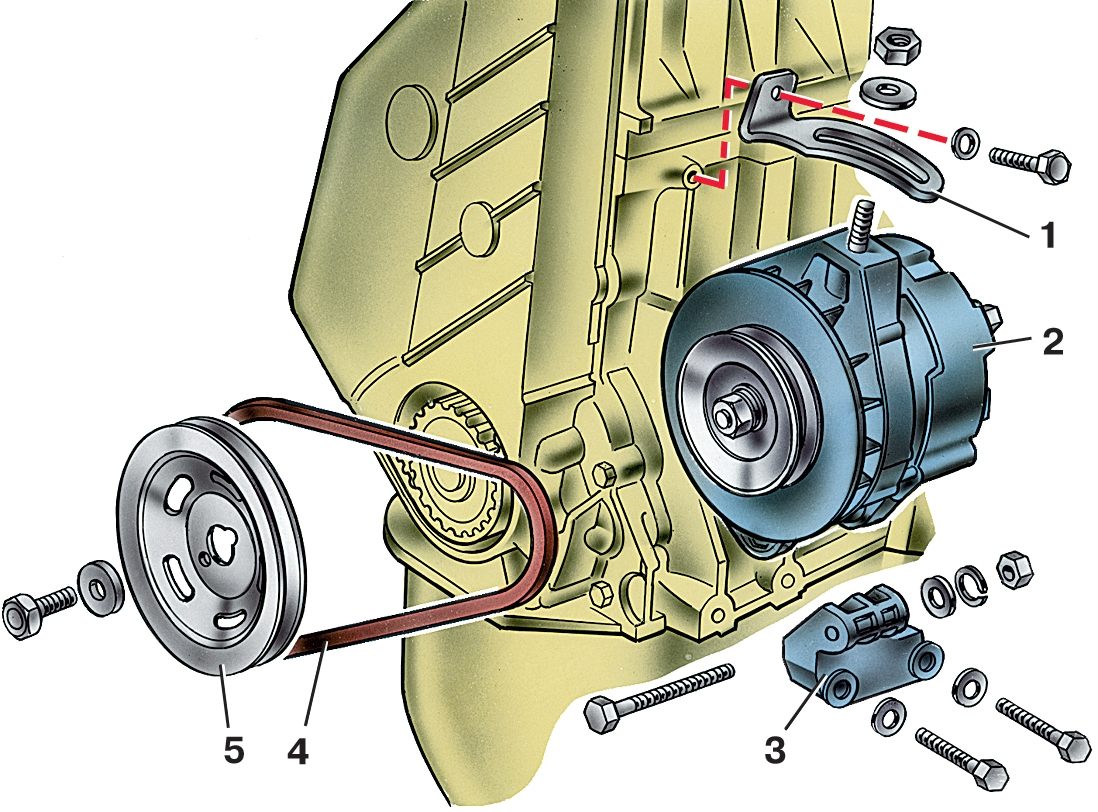

Рис. 9.6. Снятие генератора: 1 – натяжная планка; 2 – генератор; 3 – кронштейн крепления генератора; 4 – ремень привода генератора; 5 – шкив привода генератора

От генератора 94.3701, описанного в разделе 7, он отличается устройством, характеристиками и способом крепления на двигателе (см рис. 9.6).

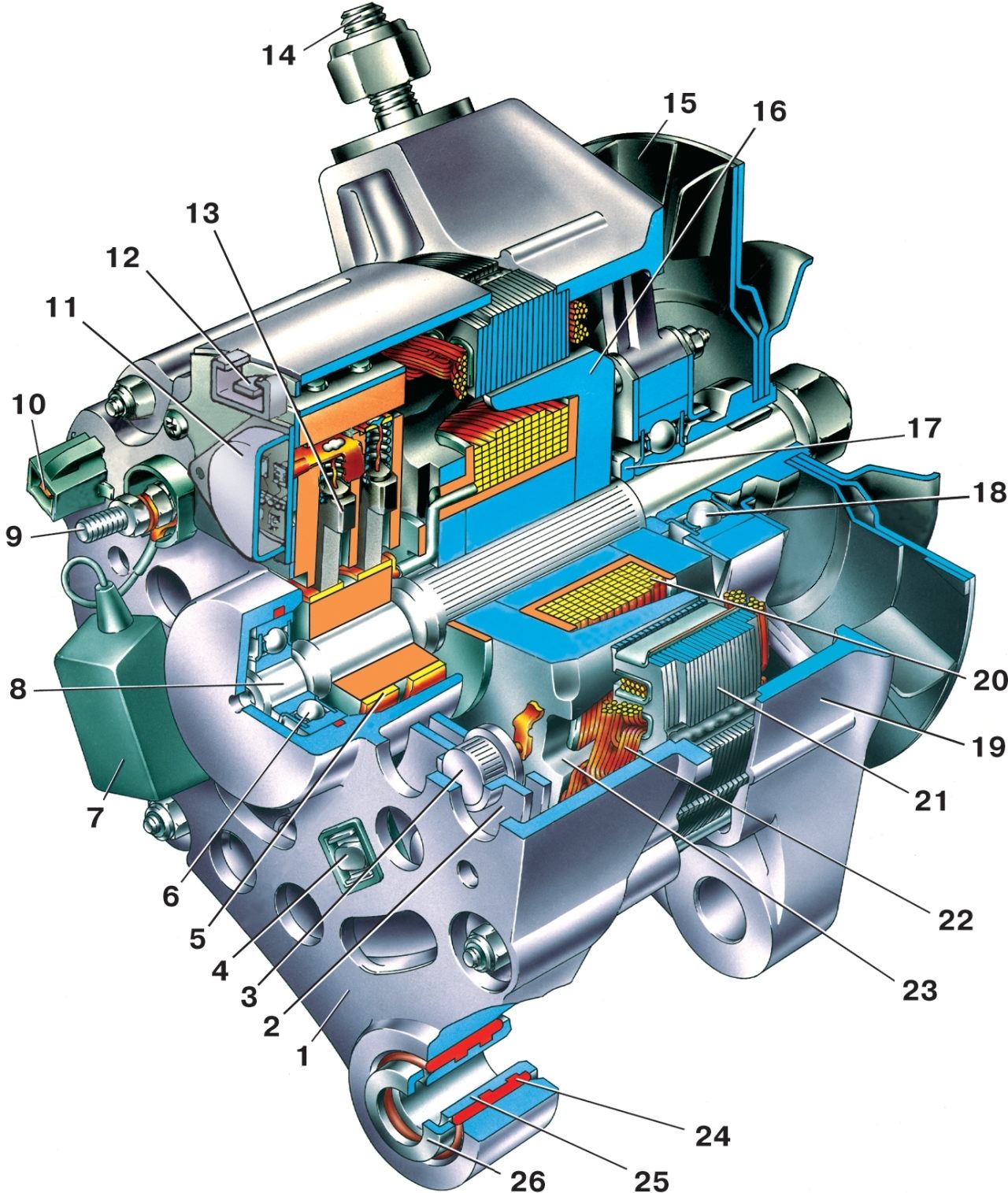

Рис. 9.31. Генератор 37.3701: 1 – крышка со стороны контактных колец; 2 – выпрямительный блок; 3 – вентиль выпрямительного блока; 4 – винт крепления выпрямительного блока; 5 – контактное кольцо; 6 – задний шарикоподшипник; 7 – конденсатор; 8 – вал ротора; 9 – вывод "30" генератора; 10 – вывод "61" генератора; 11 – регулятор напряжения; 12 – вывод "В" регулятора напряжения; 13 – щетка; 14 – шпилька крепления генератора к натяжной планке; 15 – шкив с вентилятором; 16 – полюсный наконечник ротора; 17 – дистанционная втулка; 18 – передний шарикоподшипник; 19 – крышка со стороны привода; 20 – обмотка ротора; 21 – статор; 22 – обмотка статора; 23 – полюсный наконечник ротора; 24 – буферная втулка; 25 – втулка; 26 – поджимная втулка

У генератора 37.3701 статор 21 (рис. 9.31) и крышки 1 и 19 стянуты четырьмя болтами. Вал 8 ротора вращается в подшипниках 6 и 18, которые установлены в крышках. Питание к обмотке ротора (обмотке возбуждения) подводится через щетки и контактные кольца 5.

Трехфазный переменный ток, индуцируемый в обмотке статора, преобразуется в постоянный выпрямительным блоком 2, прикрепленным к крышке 1. Электронный регулятор 11 объединен в один блок со щеткодержателем и крепится также к крышке 1.

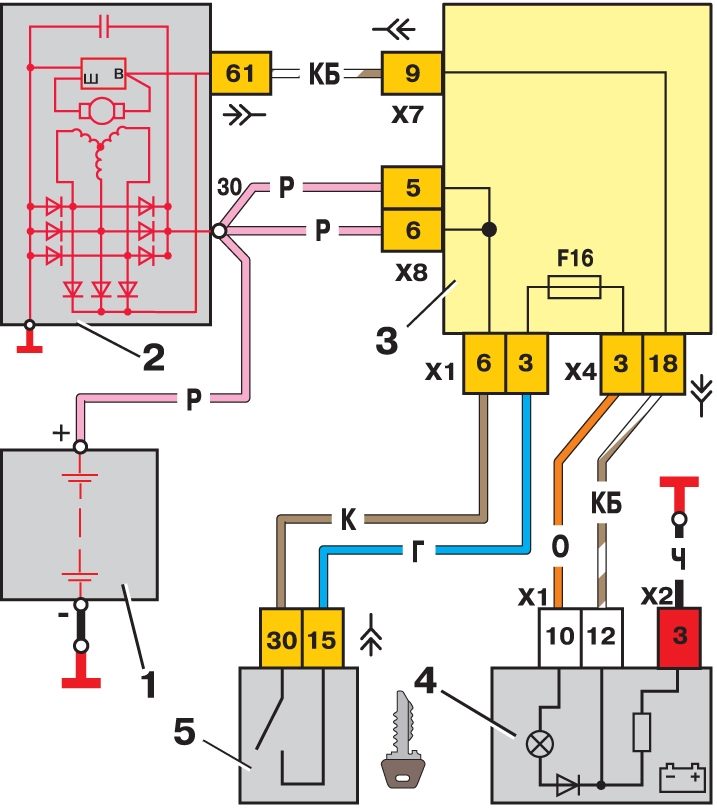

Рис. 9.32. Схема соединений системы генератора 37.3701: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 – выключатель зажигания

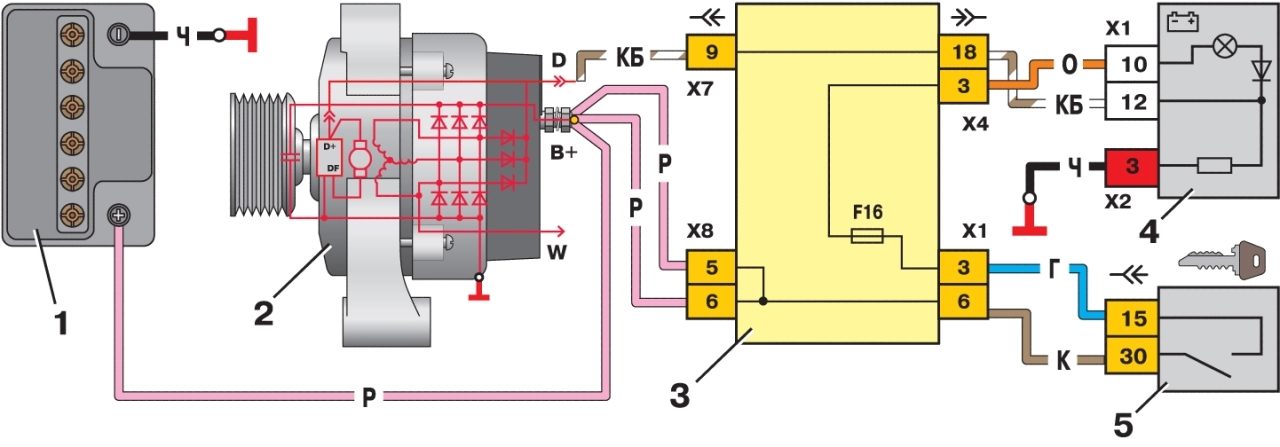

Рис. 7.6. Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 – выключатель зажигания

Схема соединений генератора 37.3701 показана на рис. 9.32. В основном эта схема аналогична схеме соединений генератора 94.3701 (см. рис. 7.6). Отличия заключаются в маркировке выводов генератора и регулятора напряжения. Так, у генератора 37.3701 вывод выпрямленного напряжения маркируется "30", а на генераторе 94.3701 – "В+". Вывод для подачи напряжения возбуждения на генераторе 37.3701 маркируется "61", а на генераторе 94.3701 – "D". Вывод "В" регулятора напряжения у генератора 94.3701 обозначается "D+", а вывод "Ш" – "DF".

Напряжение для возбуждения генератора при включении зажигания подводится к выводу "В" регулятора через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке. При этом ток через контрольную лампу не проходит и она не горит. Вывод "Ш" регулятора маркировки не имеет. С ним соединяется щетка 13 (см. рис. 9.31).

Работа генератора контролируется контрольной лампой 4 в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или ее свечение в полнакала говорит о неисправностях в системе генератора.

Возможные неисправности генератора 37.3701 аналогичны описанным в разделе 7 для генератора 94.3701, только с учетом другой маркировки выводов генератора и регулятора напряжения.

При работе с генератором 37.3701 надо также учитывать предупреждения, изложенные для генератора 94.3701 в разделе 7.

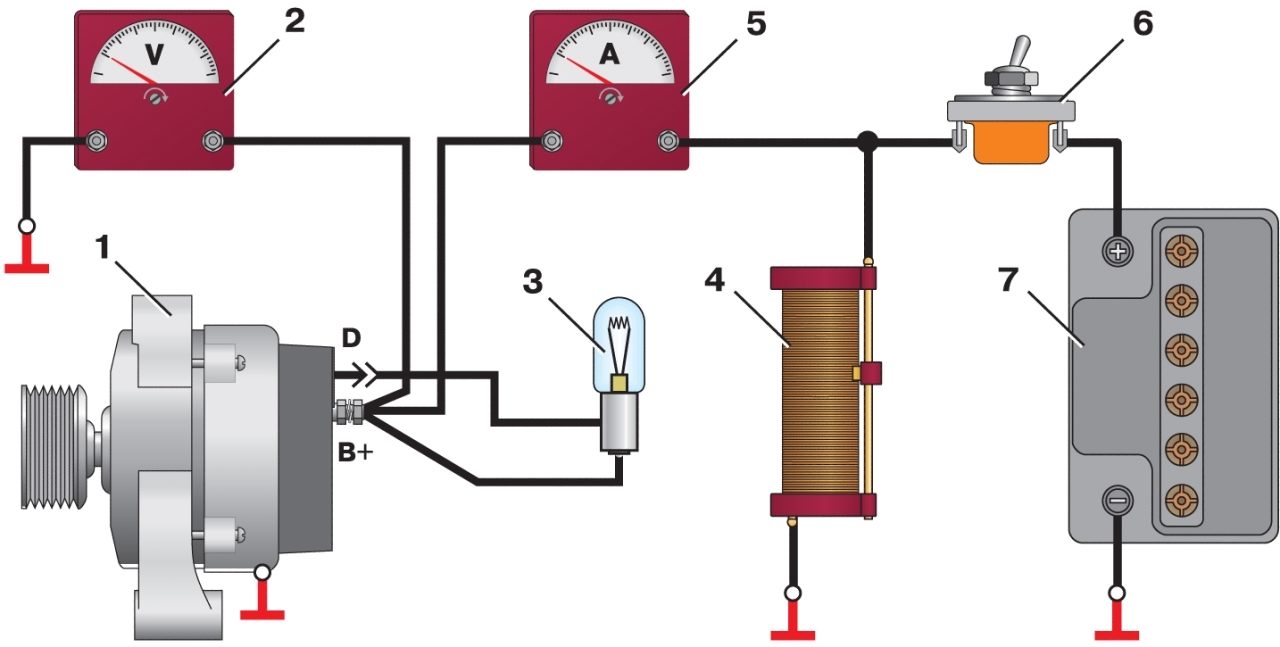

Рис. 7.7. Схема соединений для проверки генератора на стенде: 1 – контрольная лампа 12 В, 3 Вт; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея

Установите генератор на стенд и выполните соединения, как указано на рис. 7.7, с учетом другой маркировки выводов генератора.

Включите электродвигатель стенда, реостатом 4 установите напряжение на выходе генератора 13 В и доведите частоту вращения ротора до 5000 мин^-1. Дайте генератору поработать на этом режиме не менее 10 мин, а затем замерьте силу тока отдачи. У исправного генератора она должна быть не менее 55 А.

Если замеренная величина отдаваемого тока меньше, то это говорит о неисправностях в обмотках статора и ротора, о повреждении вентилей. В этом случае необходима тщательная проверка обмоток и вентилей, чтобы определить место неисправности.

Напряжение на выходе генератора проверяется при частоте вращения ротора 5000 мин^-1. Реостатом 4 установите ток отдачи 15 А и замерьте напряжение на выходе генератора, которое должно быть (14,1±0,5) В при температуре окружающего воздуха и генератора (25±10) °С.

Если напряжение не укладывается в указанные пределы, то замените регулятор напряжения новым, заведомо исправным, и повторите проверку. Если напряжение будет нормальным, то, следовательно, старый регулятор напряжения поврежден и его необходимо заменить. А если напряжение по-прежнему не будет укладываться в указанные выше пределы, то необходимо проверить обмотки и вентили генератора.

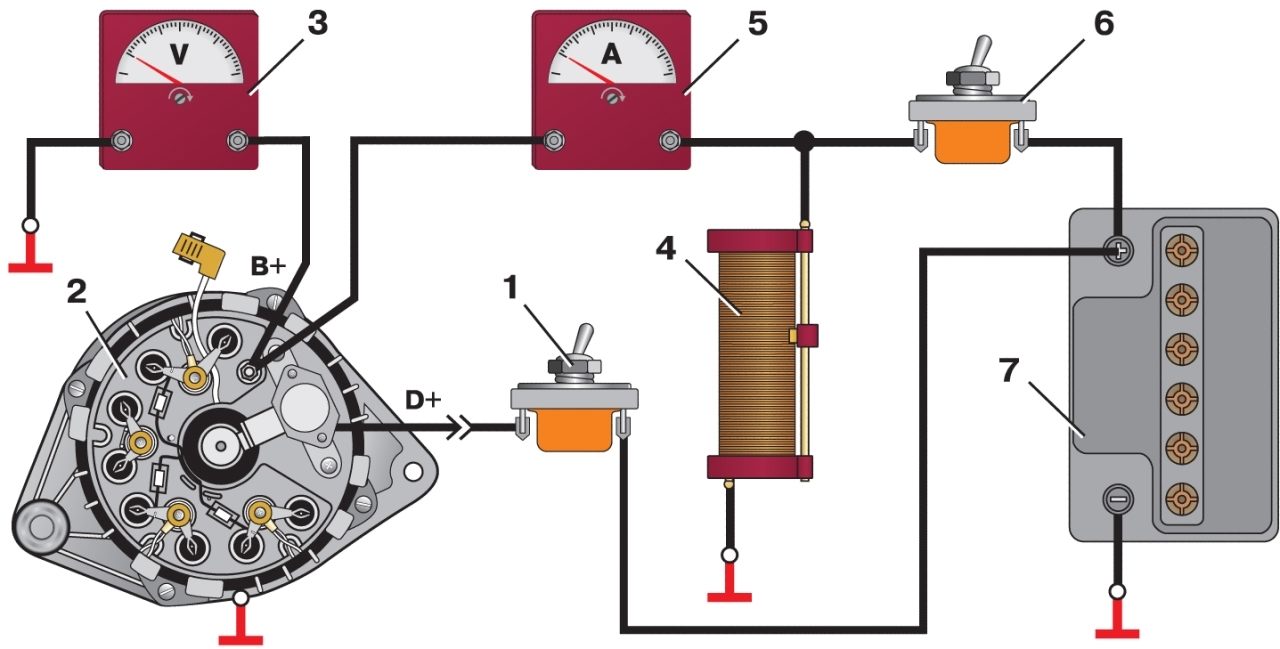

Рис. 7.8. Схема соединений для проверки генератора осциллографом: 1 – выключатель; 2 – генератор; 3 – вольтметр; 4 – реостат; 5 – амперметр; 6 – выключатель; 7 – аккумуляторная батарея

Выполняется аналогично описанному для генератора 94.3701 в разделе 7, при соединениях генератора по схеме на рис. 7.8, но с учетом другой маркировки выводов генератора.

Производится так же, как описано для генератора 94.3701 в разделе 7.

Регулятор проверятся так же, как изложено в разделе 7 для генератора 94.3701.

Для проверки регулятора на автомобиле, после 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой "30" и массой генератора. Напряжение должно находится в пределах 13,6–14,6 В.

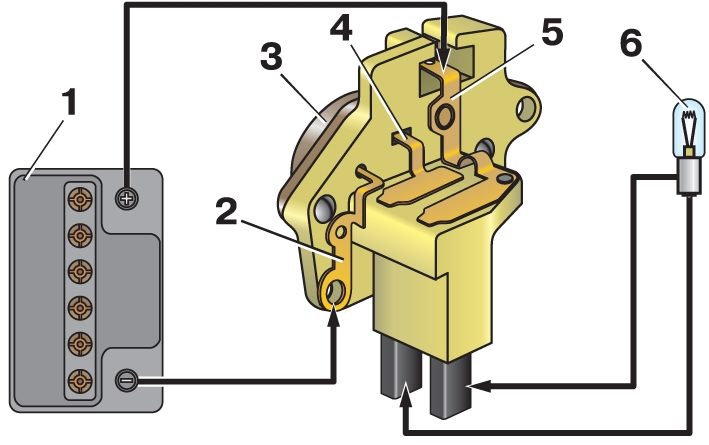

Рис. 9.33. Схема для проверки регулятора напряжения: 1 – аккумуляторная батарея; 2 – вывод "масса" регулятора; 3 – регулятор напряжения; 4 – вывод "Ш" регулятора; 5 – вывод "В" регулятора; 6 – контрольная лампа

Регулятор, снятый с генератора, проверяется по схеме, приведенной на рис. 9.33.

Между щетками включите лампу 1–3 Вт, 12 В. К выводу "В", и к массе регулятора присоедините источник питания сначала напряжением 12 в, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения.

Очистите и продуйте генератор сжатым воздухом. Застопорьте шкив генератора захватом, входящим в комплект приспособления 67.7823.9504, отверните гайку крепления шкива и съемником спрессуйте шкив. Снимите шпонку и коническую шайбу шкива.

В комплект приспособления 67.7823.9504 входит обычный съемник и захват. Последний состоит из двух стальных полуколец, которые вкладывают в ручей шкива. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются одной рукой при снятии шкива.

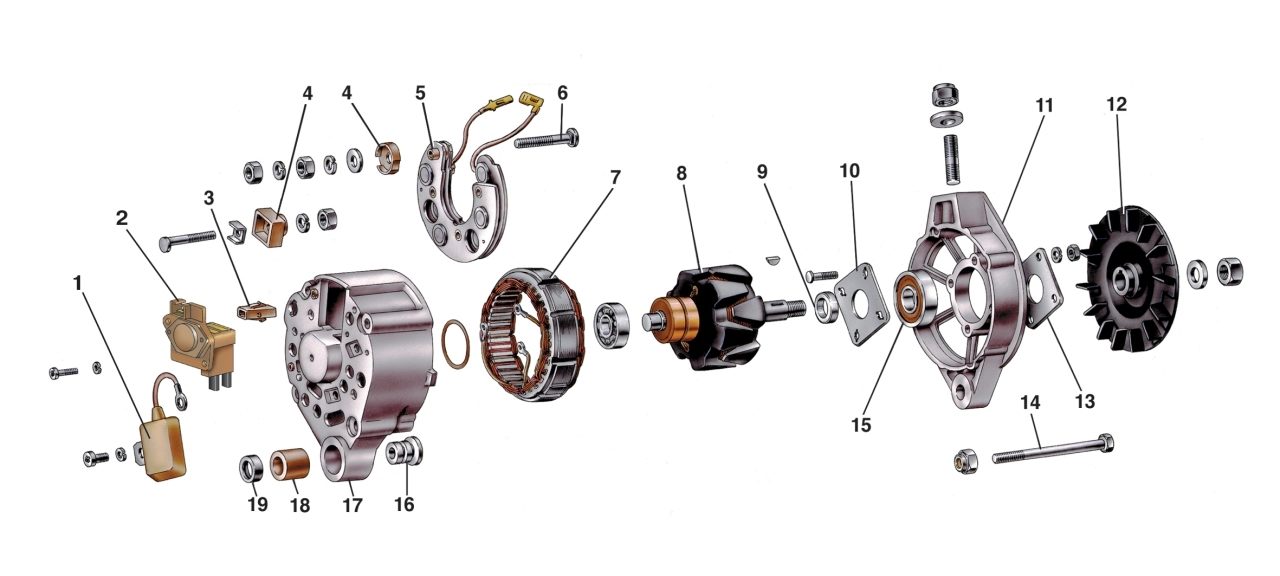

Рис. 9.34. Детали генератора 37.3701: 1 – конденсатор; 2 – регулятор напряжения в сборе с щеткодержателем; 3 – колодка вывода дополнительных диодов; 4 – изолирующие втулки; 5 – выпрямительный блок; 6 – контактный болт; 7 – статор; 8 – ротор; 9 – дистанционная втулка; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – шкив; 13 – наружная шайба крепления подшипника; 14 – стяжной болт; 15 – передний шарикоподшипник ротора; 16 – втулка; 17 – крышка со стороны контактных колец; 18 – буферная втулка; 19 – поджимная втулка

Отсоедините провод от штекера "В" регулятора напряжения. Отсоедините провода регулятора и конденсатора от клеммы "30" генератора, отверните винты крепления регулятора 2 (рис. 9.34) напряжения и снимите его. Снимите конденсатор 1, отвернув винт крепления.

Отверните гайки стяжных болтов 14 и снимите крышку 11 генератора и ротор 8. Отверните гайки болтов, соединяющих наконечники вентилей с выводами обмотки статора, и извлеките статор 7 из крышки 17 генератора.

Отверните гайку контактного болта 6, отсоедините от колодки 3 штекер провода дополнительных диодов и снимите выпрямительный блок 5.

Собирается генератор в последовательности, обратной разборке.

Несоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм. Поэтому при сборке необходимо вставлять в эти отверстия специальный калибр.

Коническая пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивайте моментом 38,4–88 Н·м (3,9–9,0 кгс·м).

Если щетки износились и выступают из щеткодержателя меньше, чем на 5 мм, то замените щеткодержатель в сборе с регулятором напряжения, так как этот узел является неразборным.

Перед установкой нового щеткодержателя с регулятором напряжения продуйте гнездо в генераторе от угольной пыли и протрите от масла, смешанного с угольной пылью.

Чтобы извлечь неисправный подшипник из крышки со стороны привода, отверните гайки винтов, стягивающих шайбы крепления подшипника, снимите шайбы с винтами и на ручном прессе выпрессуйте подшипник. Если гайки винтов не отворачиваются (концы винтов раскернены), то спилите концы винтов.

Устанавливать новый подшипник в крышку генератора можно только в том случае, если отверстие для подшипника не деформировано и диаметр его не более 42 мм. Если отверстие имеет больший диаметр или деформировано, замените крышку новой.

Подшипник в крышку запрессовывается на прессе и затем зажимается между двумя шайбами, стянутыми винтами с гайками. После затягивания гаек концы винтов раскерните.

При замене подшипника ротора со стороны контактных колец необходимо одновременно заменять и крышку, так как если подшипник поврежден, то повреждается и гнездо в крышке. Подшипник снимается с ротора съемником и напрессовывается на прессе.

Для замены отпаяйте выводы поврежденного диода и аккуратно извлеките его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очистите место установки диода от остатков эпоксидной смолы, установите и припаяйте новый диод.

Вывод диода с цветной меткой припаивайте к выводам вентилей. После припайки приклейте корпус диода к держателю эпоксидной смолой

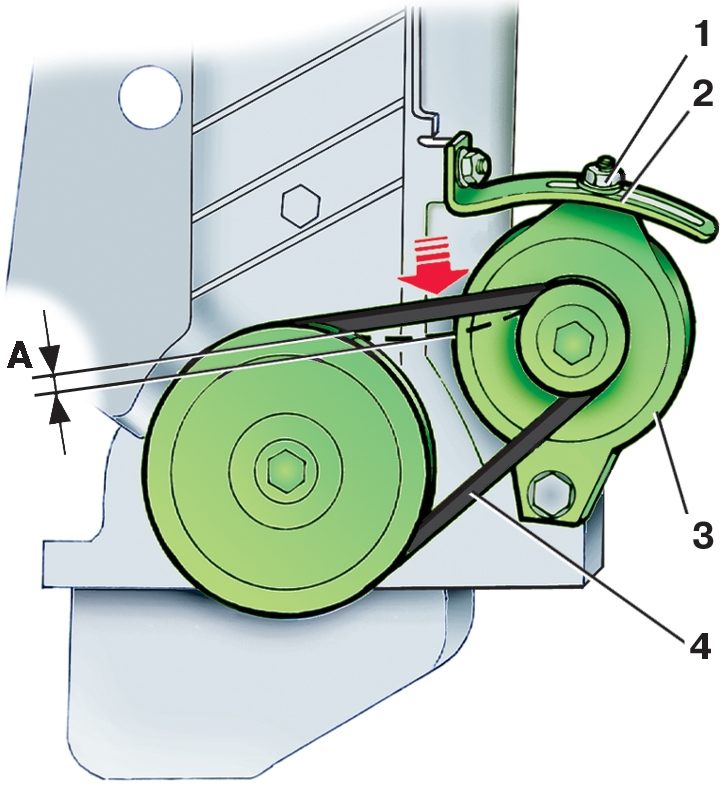

Рис. 9.35. Проверка натяжения ремня генератора: 1 – гайка; 2 – натяжная планка; 3 – генератор; 4 – ремень; А — прогиб ремня

Нормальный прогиб "А" (рис. 9.35) ремня должен быть в пределах 10–15 мм при усилии 98 Н (10 кгс).

Для увеличения натяжения ремня сделайте следующее:

– отпустите гайку 1 крепления генератора к натяжной планке 2;

– сместите генератор в сторону от двигателя и затяните гайку;

– поверните коленчатый вал на два оборота и проверьте натяжение ремня.

Избегайте излишнего натяжения ремня, чтобы не вызвать повышения нагрузок на подшипники генератора.
