9.1.8 Система охлаждения ВАЗ 2115

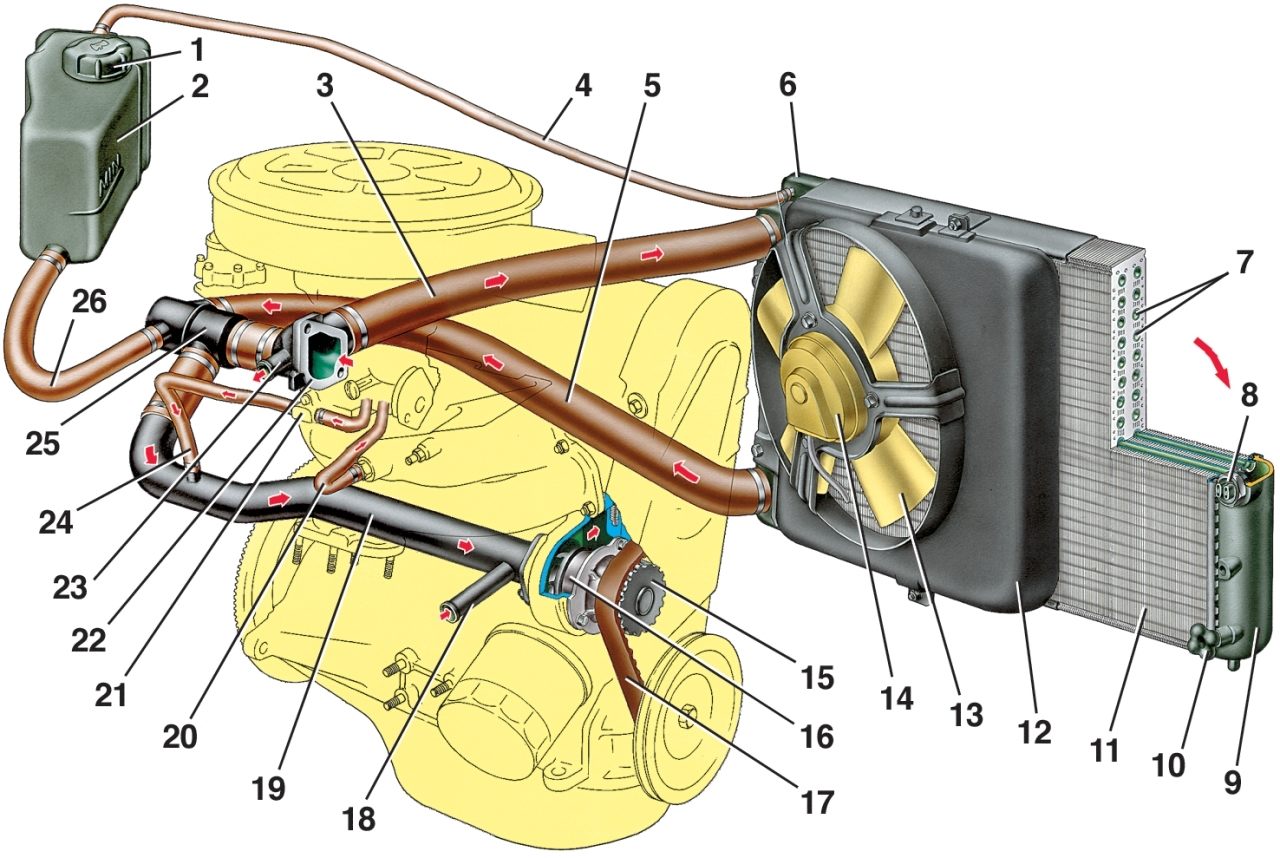

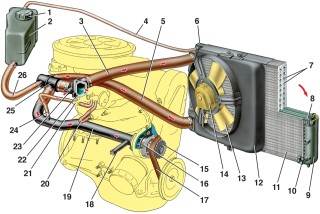

Рис. 9.11. Система охлаждения: 1 – пробка расширительного бачка; 2 – расширительный бачок; 3 – подводящий шланг радиатора; 4 – шланг от радиатора к расширительному бачку; 5 – отводящий шланг радиатора; 6 – левый бачок радиатора; 7 – алюминиевые трубки радиатора; 8 – датчик включения электровентилятора; 9 – правый бачок радиатора; 10 – сливная пробка; 11 – сердцевина радиатора; 12 – кожух электровентилятора; 13 – крыльчатка электровентилятора; 14 – электродвигатель; 15 – зубчатый шкив насоса; 16 – крыльчатка насоса; 17 – зубчатый ремень привода распределительного вала; 18 – отводящий патрубок радиатора отопителя; 19 – подводящая трубка насоса; 20 – шланг подвода жидкости к пусковому устройству карбюратора; 21 – блок подогрева карбюратора; 22 – выпускной патрубок; 23 – подводящий патрубок отопителя; 24 – шланг отвода жидкости от блока подогрева карбюратора; 25 – термостат; 26 – шланг от расширительного бачка к термостату

Устройство системы охлаждения показано на рис. 9.11.
Система охлаждения жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком.
Насос охлаждающей жидкости центробежного типа приводится в действие зубчатым ремнем 17 привода механизма газораспределения.
Электровентилятор имеет пластмассовую четырехлопастную крыльчатку 13, установленную на валу электродвигателя 14, включение и выключение которого осуществляется от датчика 8 включения электровентилятора.
Термостат 25 с твердым термочувствительным наполнителем имеет основной и дополнительный клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости (87±2) °С, ход основного клапана при достижении температуры 102 °С не менее 8 мм.
Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками 6 и 9, двухходовой, с перегородкой в левом бачке. Охлаждающая жидкость заливается через наливную горловину расширительного бачка 2, пробка 1 которого имеет впускной и выпускной клапаны. Давление начала открытия выпускного клапан не менее 110 кПа (1,1 кгс/см2), впускного – 3–13 кПа (0,03–0,13 кгс/см2).
