Самара 2 (ВАЗ-2115). Разборка двигателя

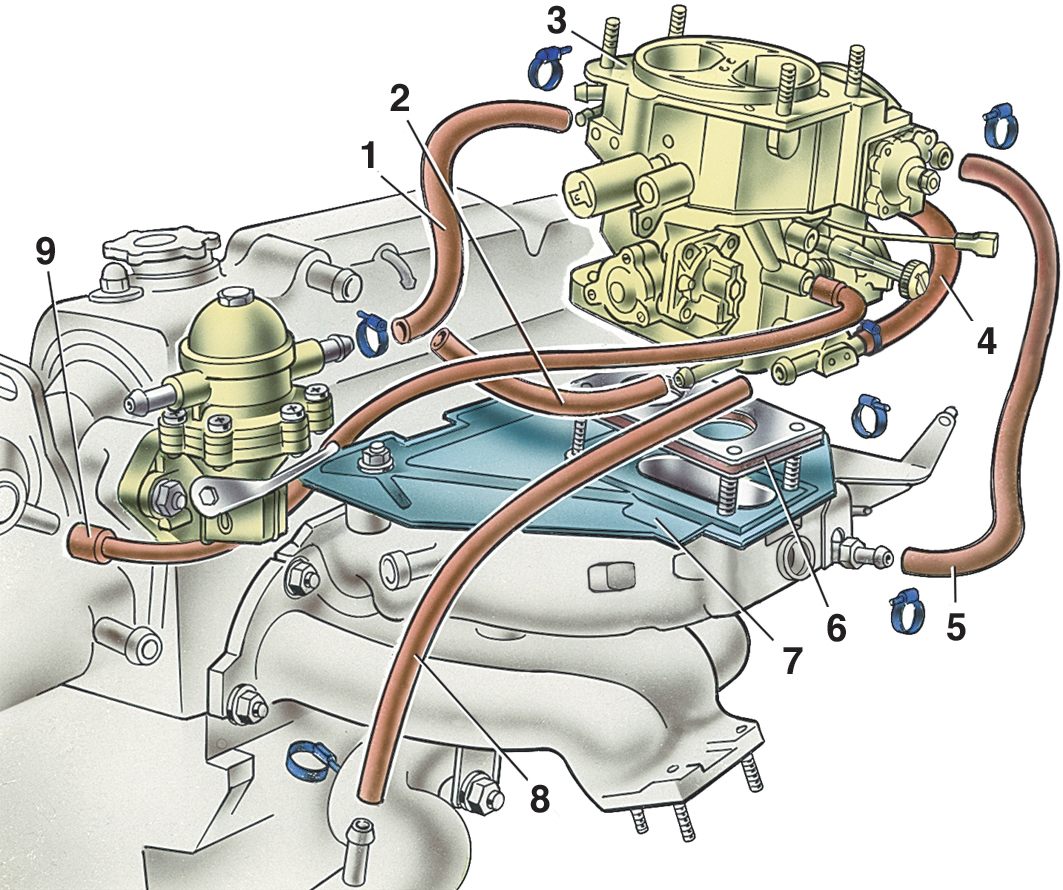

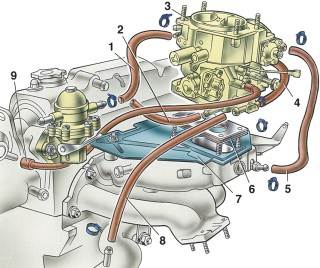

Рис. 9.4. Снятие карбюратора: 1 – шланг подвода топлива; 2 – шланг системы вентиляции картера двигателя; 3 – карбюратор; 4 – шланг отвода жидкости из пускового устройства; 5 – шланг подвода охлаждающей жидкости; 6 – проставка; 7 – теплоизолирующий экран; 8 – шланг отвода охлаждающей жидкости; 9 – шланг вакуумного регулятора датчика-распределителя зажигания

Снимите шланг 1 (рис. 9.4), идущий от топливного насоса к карбюратору, и шланг 2 системы вентиляции картера двигателя; снимите шланги 5 и 8 подвода и отвода жидкости из системы охлаждения к карбюратору и шланг 9 вакуумного регулятора датчика-распределителя зажигания.

Снимите карбюратор 3 с проставкой 6 и теплоизолирующий экран 7.

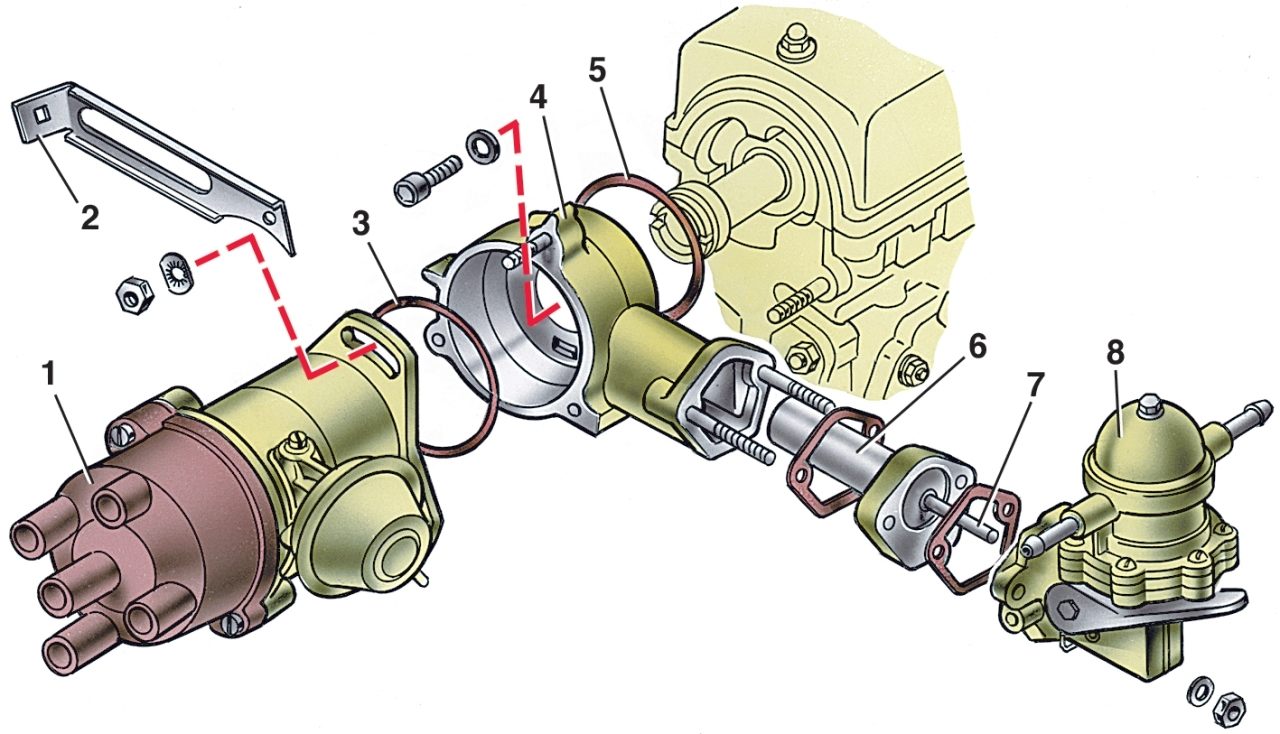

Рис. 9.5. Снятие топливного насоса и датчика-распределителя зажигания: 1 – датчик-распределитель зажигания; 2 – кронштейн крепления высоковольтных проводов; 3, 5 – уплотнительные кольца; 4 – корпус вспомогательных агрегатов; 6 – теплоизоляционная проставка; 7 – толкатель; 8 – топливный насос

Снимите провода высокого напряжения и датчик-распределитель 1 (рис. 9.5) зажигания с уплотнительным кольцом 3 и кронштейном 2. Снимите топливный насос 8 с теплоизоляционной проставкой 6, толкателем 7 и прокладками. Снимите корпус 4 вспомогательных агрегатов с уплотнительным кольцом 5.

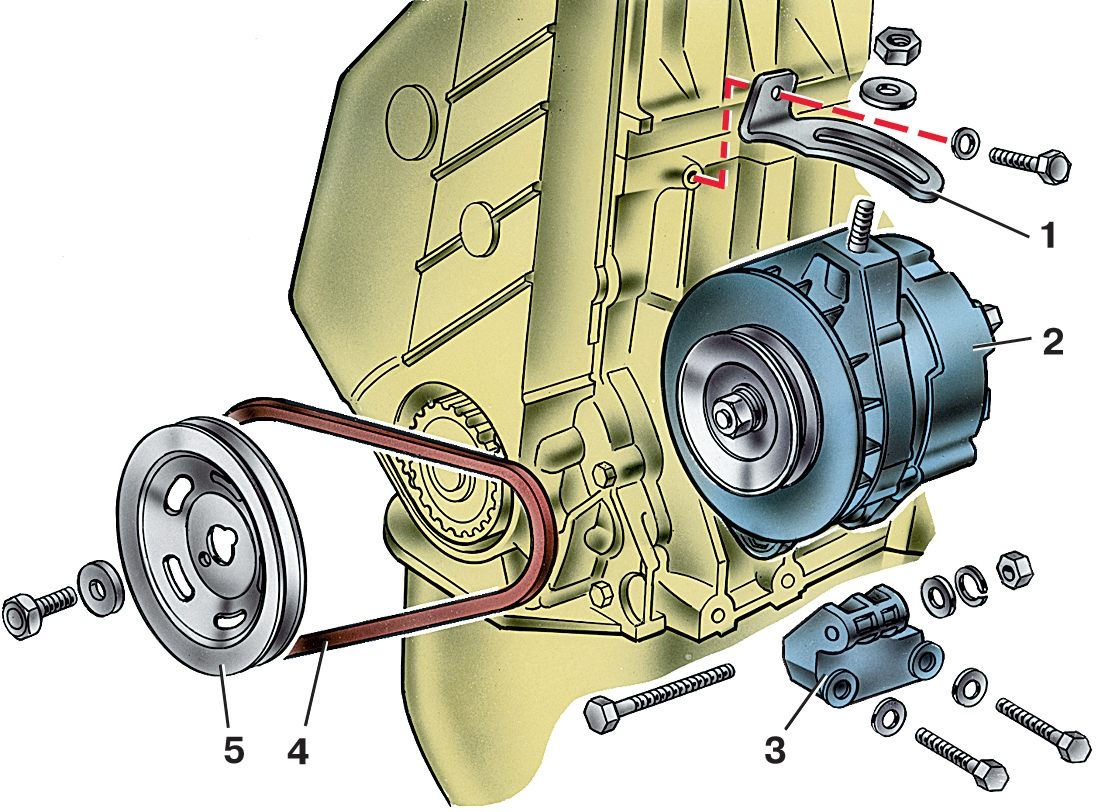

Рис. 9.6. Снятие генератора: 1 – натяжная планка; 2 – генератор; 3 – кронштейн крепления генератора; 4 – ремень привода генератора; 5 – шкив привода генератора

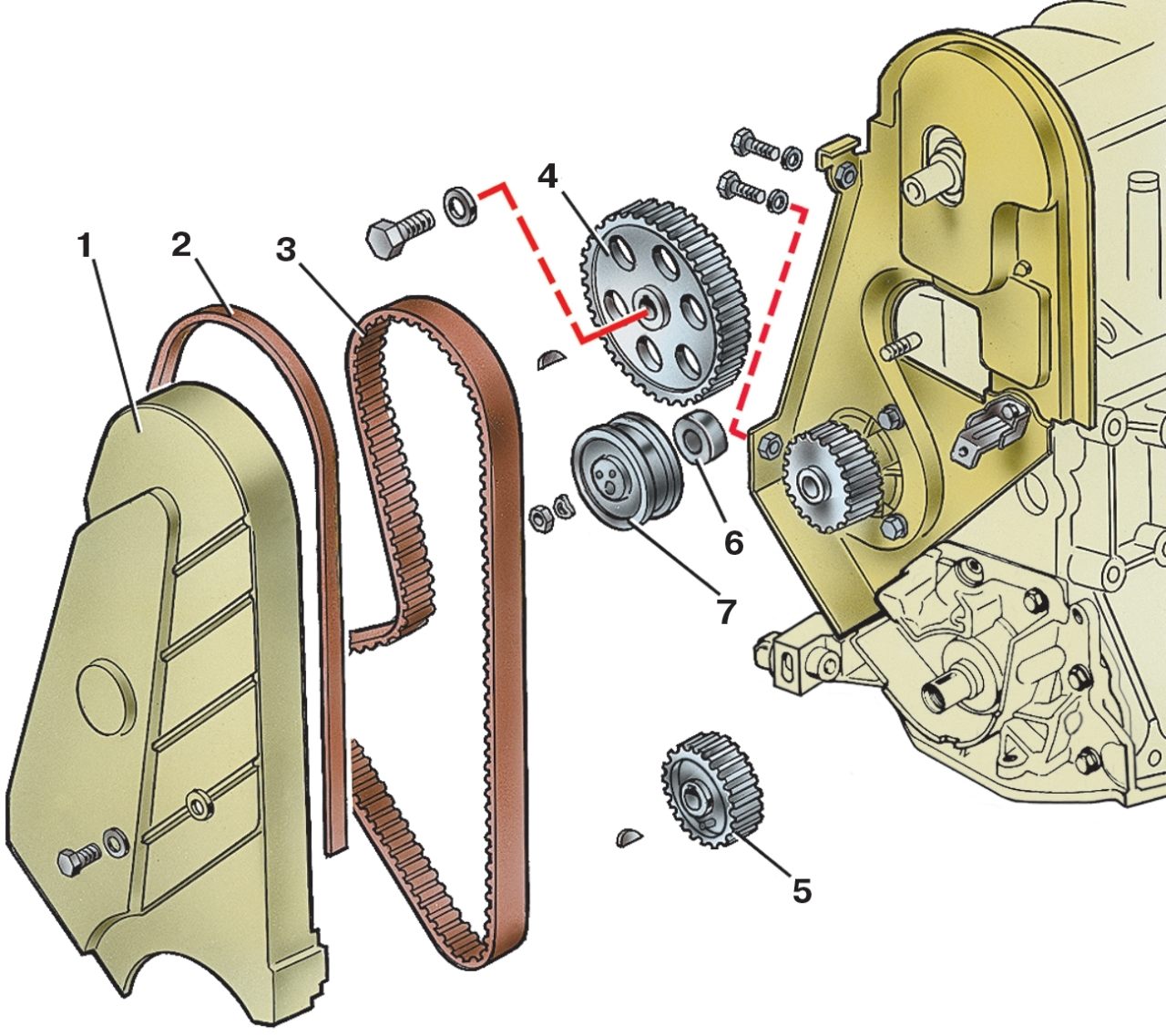

Рис. 2.12. Снятие привода распределительного вала: 1 – передняя защитная крышка; 2 – резиновый уплотнитель; 3 – зубчатый ремень; 4 – шкив распределительного вала; 5 – зубчатый шкив коленчатого вала; 6 – дистанционная шайба; 7 – натяжной ролик

Снимите натяжную планку 1 (рис. 9.6) и ремень 4 привода генератора. Снимите генератор и кронштейн 3 его крепления. Заблокируйте маховик фиксатором 67.7820.9526 (см. рис. 2.12), отверните болт крепления шкива 5 (см. рис. 9.6) привода генератора и снимите шкив с коленчатого вала.

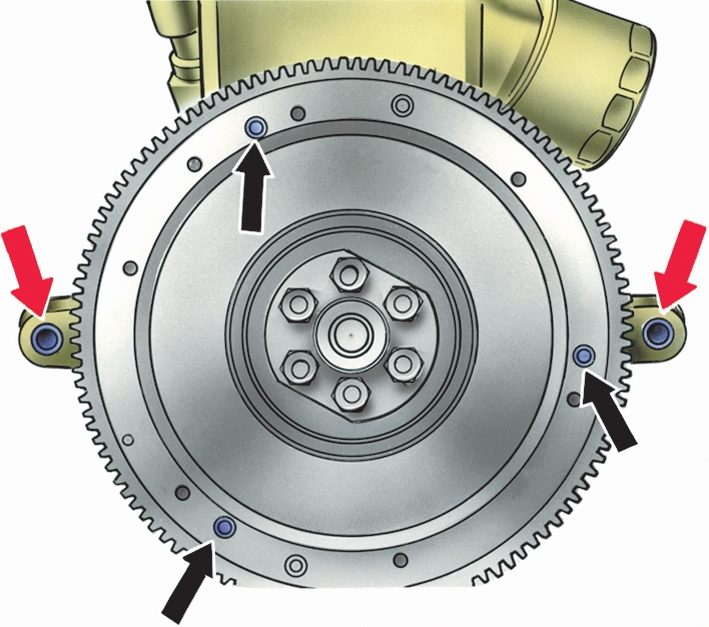

Рис. 2.8. Установочные штифты сцепления (черные стрелки) и центрирующие втулки коробки передач (красные стрелки)

Снимите переднюю крышку 1 (см. рис. 2.8) зубчатого ремня. Отверните гайку крепления механизма натяжения. Ослабьте и снимите зубчатый ремень. Снимите натяжной ролик 7 с дистанционной шайбой 6. Придерживая шкив 4 распределительного вала от проворачивания приспособлением 67.7811.9509, отверните болт крепления шкива, снимите шкив и шпонку. Снимите зубчатый шкив 5 с коленчатого вала.

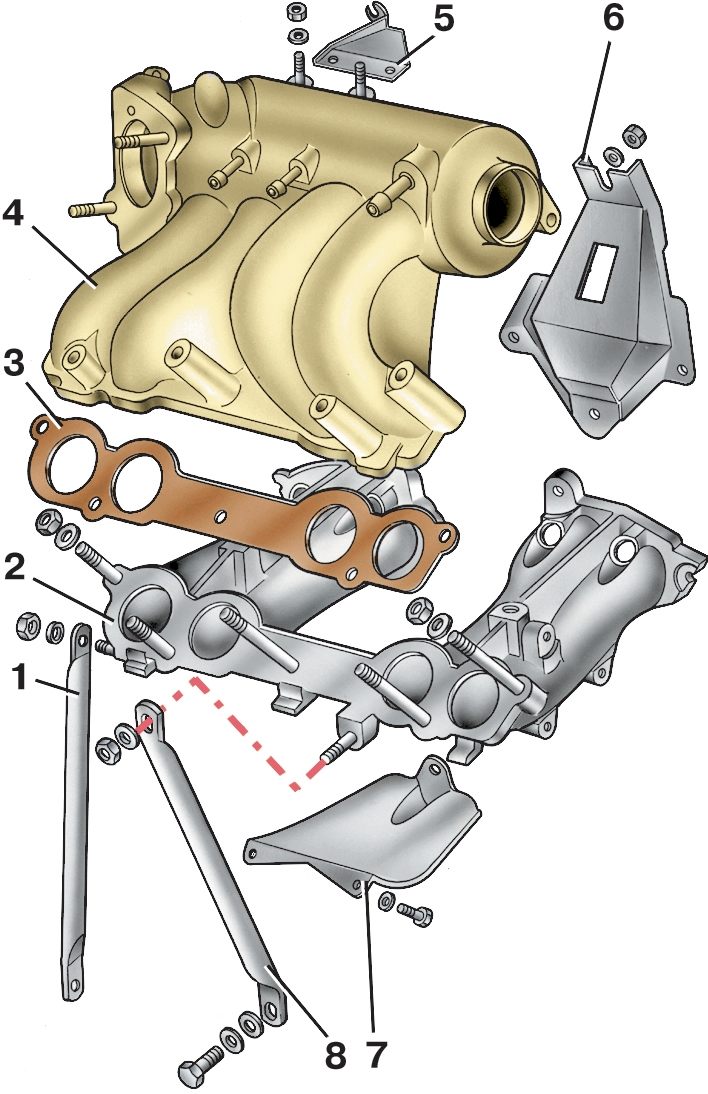

Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Отверните болты крепления насоса 2 (см. рис. 2.9) охлаждающей жидкости. Отверните болт и гайку крепления задней крышки 1 зубчатого ремня и снимите ее. Выньте из гнезда в блоке цилиндров насос охлаждающей жидкости с прокладкой 3.

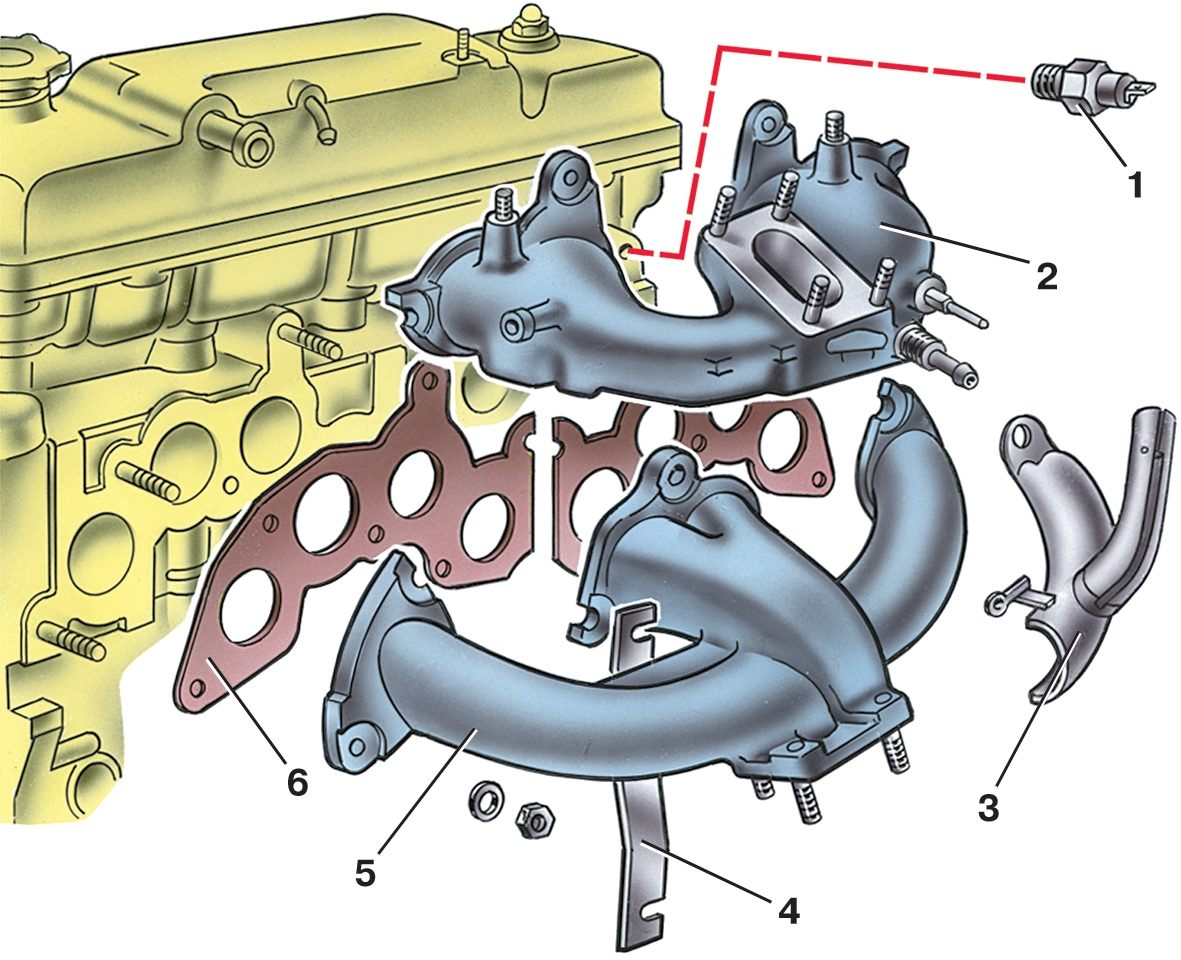

Рис. 9.7. Снятие впускной трубы и выпускного коллектора: 1 – датчик контрольной лампы давления масла; 2 – впускная труба; 3 – заборник теплого воздуха; 4 – кронштейн подводящей трубы насоса охлаждающей жидкости; 5 – выпускной коллектор; 6 – прокладка

Снимите впускную трубу 2 (рис. 9.7) и выпускной коллектор 5 с прокладками 6, заборником 3 теплого воздуха и кронштейном 4. Выверните из головки цилиндров датчик 1 контрольной лампы давления масла.

ПРИМЕЧАНИЕ Если полная разборка двигателя не требуется, то можно снять головку цилиндров в сборе с трубопроводами и вспомогательными агрегатами.

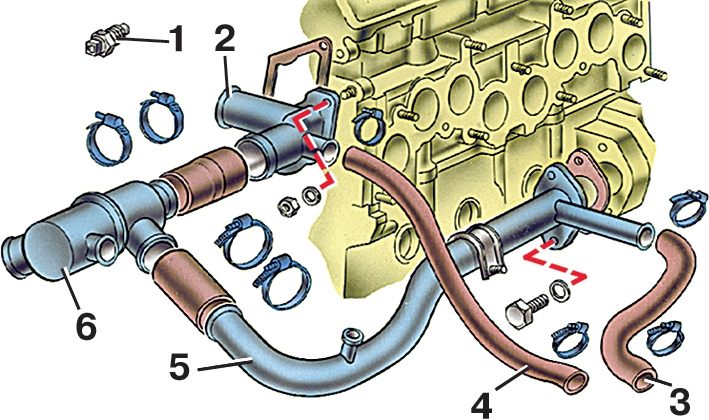

Рис. 9.8. Снятие узлов системы охлаждения: 1 – датчик указателя температуры охлаждающей жидкости; 2 – отводящий патрубок охлаждающей рубашки; 3 – шланг подвода жидкости из отопителя; 4 – шланг отвода жидкости к отопителю; 5 – подводящая труба насоса охлаждающей жидкости; 6 – термостат

Снимите шланги 3 и 4 (рис. 9.8) подвода и отвода охлаждающей жидкости к отопителю. Отсоедините шланги от термостата 6 и снимите его. Снимите подводящую трубу 5 насоса охлаждающей жидкости и отводящий патрубок 2 с прокладкой.

Ключом 67.7812.9514 выверните датчик 1 указателя температуры охлаждающей жидкости и свечи зажигания.

Дальше разборка двигателя продолжается в порядке, описанном в разделе 2.
