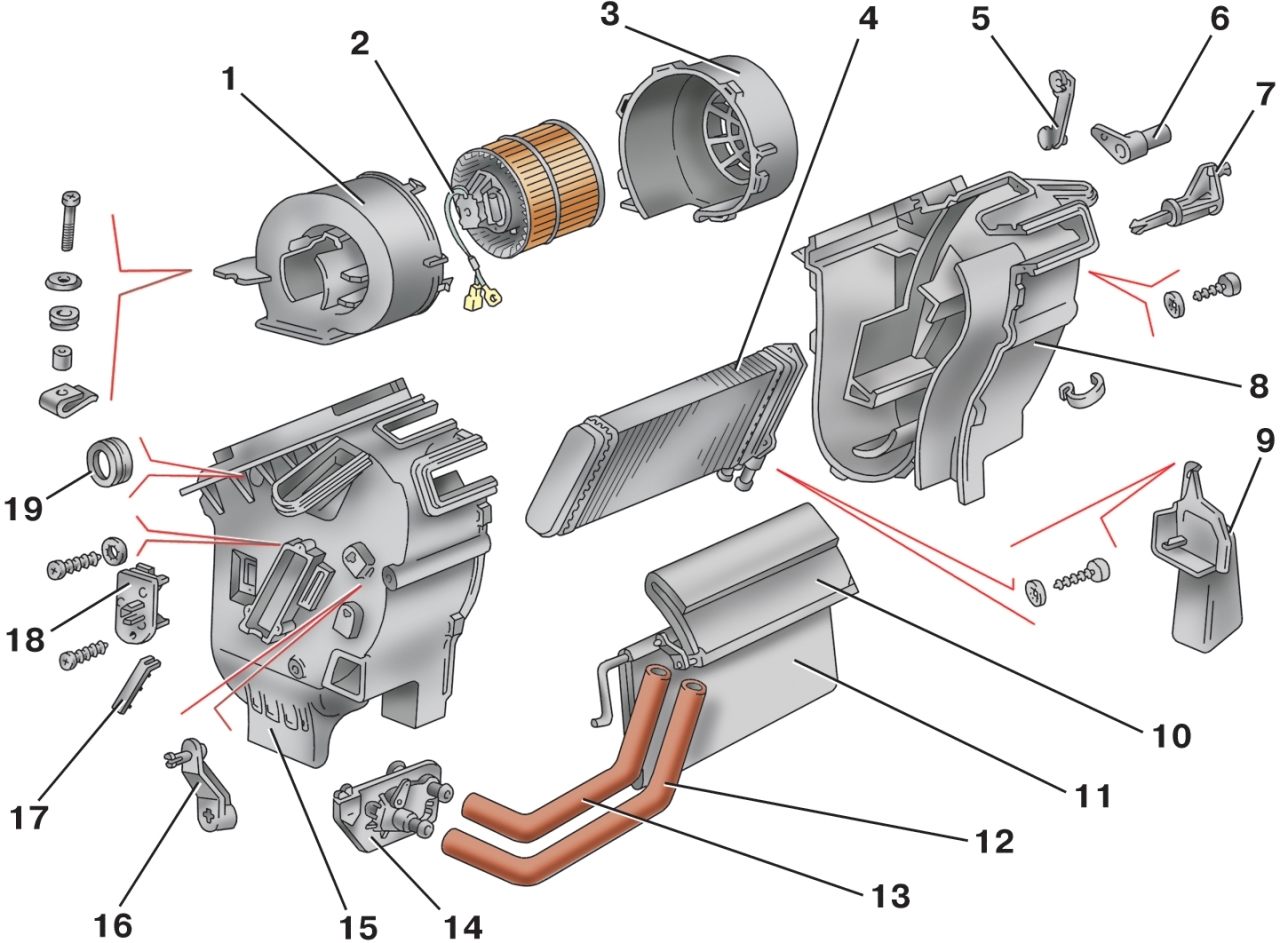

Ослабьте хомуты крепления шлангов 12 и 13 (рис. 8.32) на кране 14 и радиаторе 4 отопителя и снимите шланги. Выверните три винта крепления радиатора и извлеките его из отопителя.
Отсоедините резистор от кожуха отопителя. Разъедините кожухи 1 и 3, сняв предварительно скобы их крепления. Снимите вентилятор в сборе, открутив два винта крепления. Отсоедините опору 17 от кожуха 15 и выньте заслонку 11 управления отопителем.
ПРИМЕЧАНИЕ
Для избежания нарушения балансировки не допускается снимать рабочее колесо вентилятора с вала электродвигателя.
Сборку отопителя выполняйте в обратном порядке. Перед сборкой осмотрите состояние кожухов отопителя, заслонки и уплотнителей. При необходимости уплотнители заслонок и уплотнитель воздухопровода ветрового стекла приклейте клеем 88 НП-35. Обратите внимание на правильность установки уплотнительных прокладок и на надежность затягивания стяжных хомутов шлангов.
