8.9.2 Снятие и установка панели приборов ВАЗ 2115

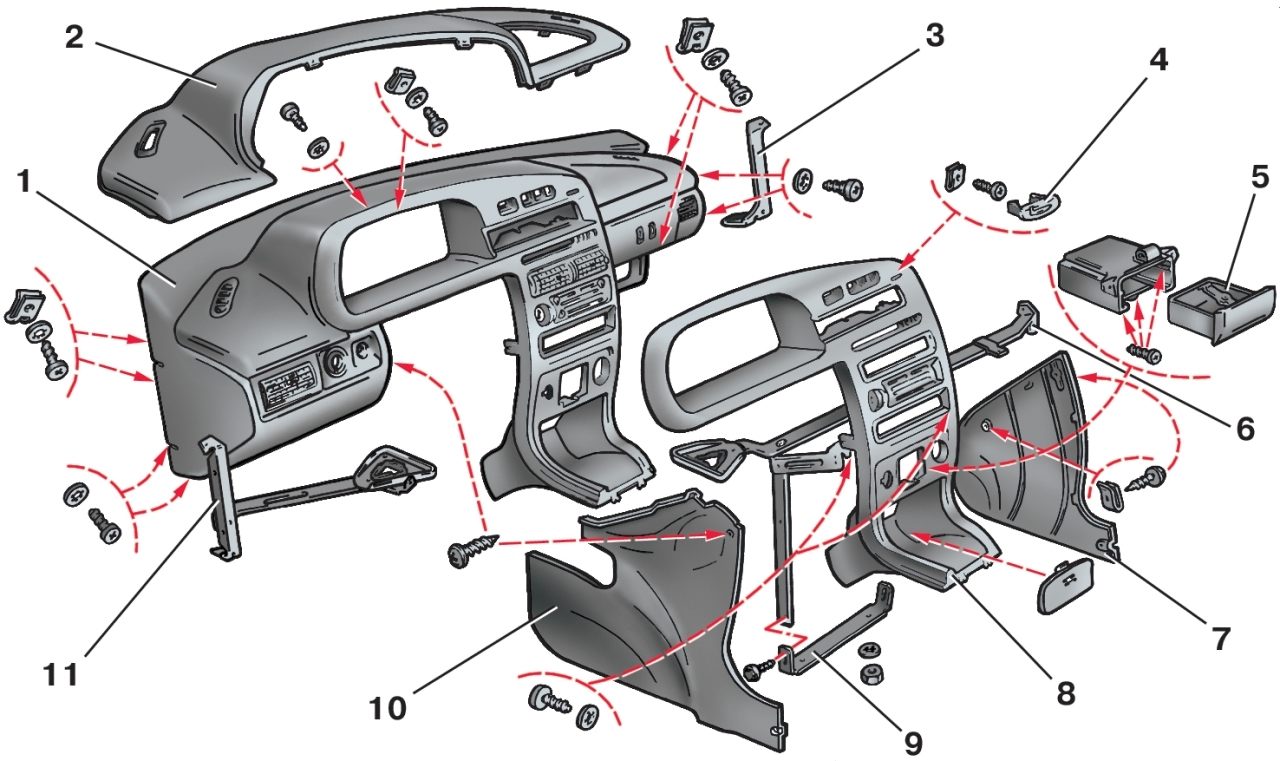

Рис. 8.27. Панель приборов и ее принадлежности: 1 – панель приборов; 2 – накладка панели приборов; 3 – кронштейн; 4 – заглушка; 5 – пепельница; 6 – поперечина правая; 7 – экран консоли правый; 8 – щиток панели приборов; 9 – кронштейн центральный; 10 – экран консоли левый; 11 – поперечина левая

Выкрутите винты и отсоедините от консоли щитка экраны — левый 10 и правый 7 (рис. 8.27). Открутите винты крепления комбинации приборов к панели, крепления щитка к поперечине 6. Выньте декоративную заглушку 4 и выверните винт крепления щитка к панели приборов. Снимите щиток панели приборов в сборе с прикуривателем, выключателями освещения приборов, аварийной сигнализации, противотуманных фонарей и обогрева заднего стекла. Отсоедините электрические провода.
Снимите панель приборов 1 в сборе с накладкой 2, вывернув четыре винта крепления ее к кронштейнам 3 и 11.
При необходимости выверните винты и снимите накладку панели приборов, а также воздухопроводы и сопла отопления и вентиляции салона.
Установку панели приборов производите в обратном порядке.
