Самара 2 (ВАЗ-2115). Снятие и установка отопителя

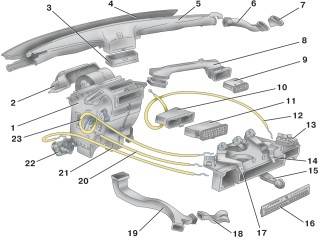

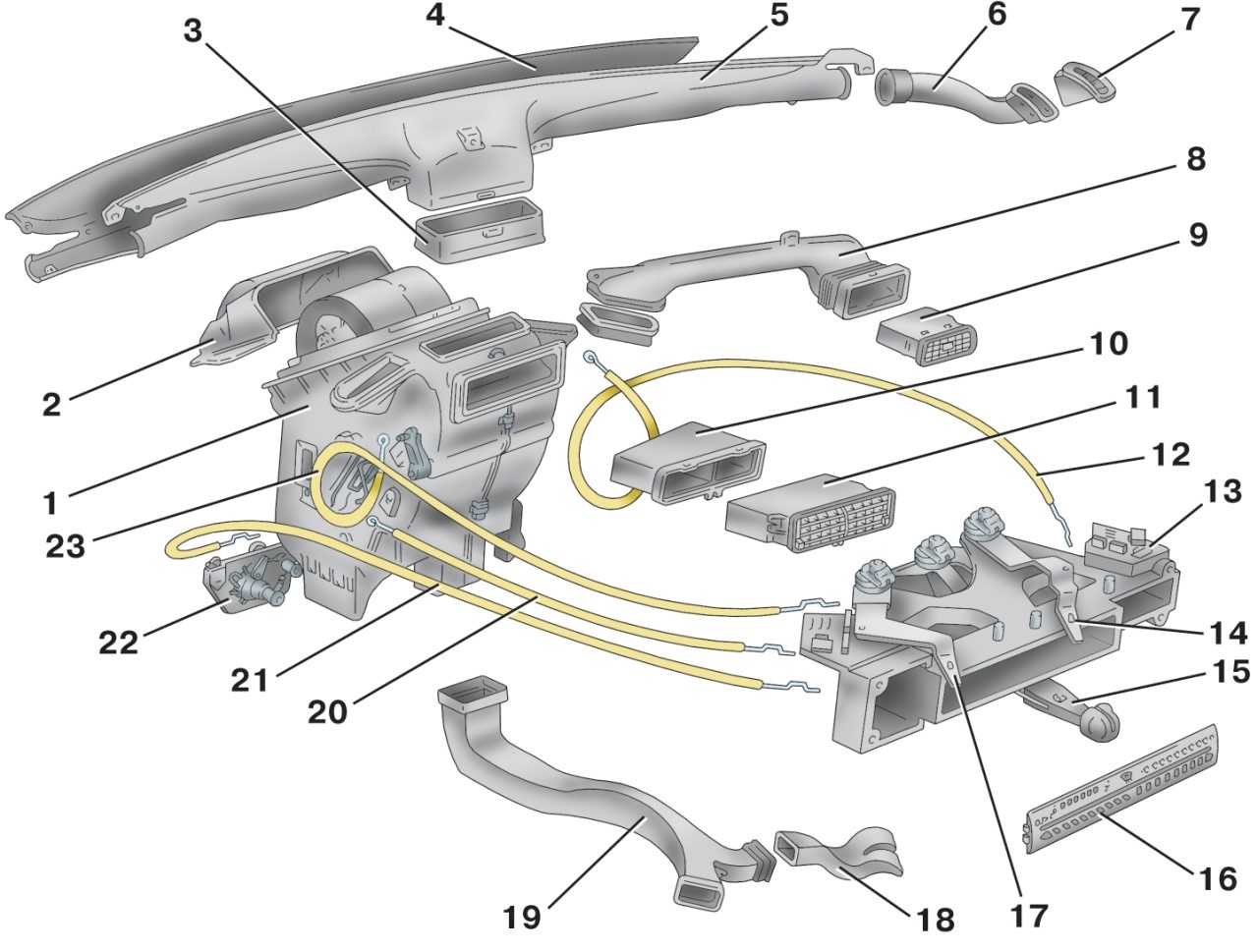

Рис. 8.31. Отопитель с воздухопроводами, соплами вентиляции и рычагами отопления: 1 – отопитель в сборе; 2 – кожух защитный; 3 – уплотнитель; 4 – воздухопровод передний; 5 – воздухопровод задний; 6 – воздухопровод правый; 7 – сопло правое; 8 – воздухопровод боковой правый; 9 – сопло боковое правое; 10 – корпус промежуточный; 11 – сопло центральное; 12 – тяга заслонки обогрева ветрового стекла; 13 – рычаги управления отопителем; 14 – рукоятка управления заслонкой обогрева ветрового стекла; 15 – рукоятка управления отопителем; 16 – пластина символов; 17 – рукоятка управления заслонкой обогрева ног; 18 – воздуховод правый; 19 – воздуховод обогрева салона; 20 – тяга заслонки управления отопителем; 21 – тяга управления краном отопителя; 22 – кран отопителя; 23 – тяга заслонки обогрева ног

Снимите панель приборов (см. подраздел "Панель приборов") и облицовку туннеля пола, после чего отсоедините воздуховод 19 (рис. 8.31) обогрева салона.

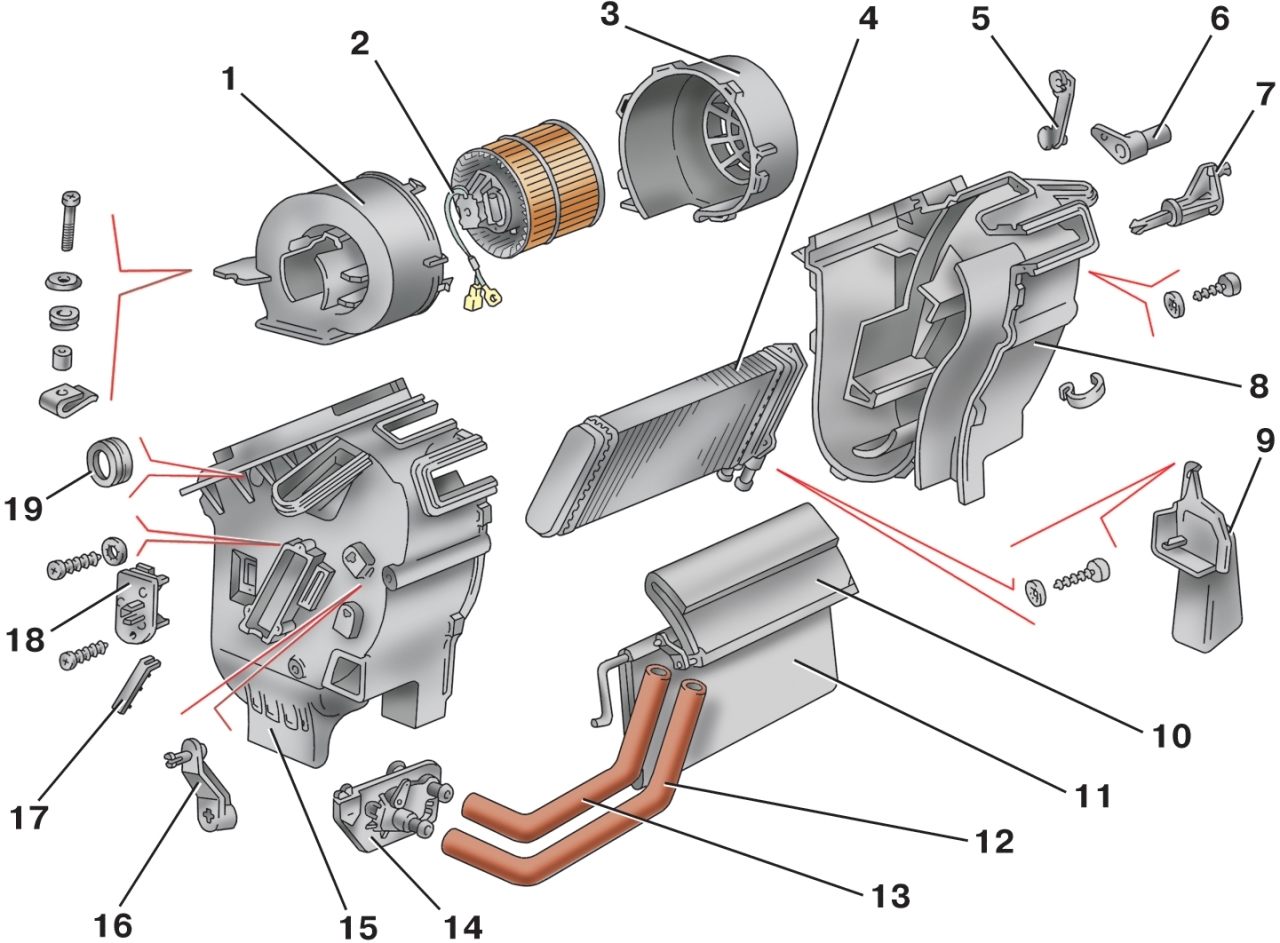

Рис. 8.32. Детали отопителя: 1 – левый кожух вентилятора; 2 – электродвигатель отопителя; 3 – правый кожух вентилятора; 4 – радиатор; 5 – тяга привода заслонки обогрева ветрового стекла; 6 – рычаг привода заслонки внутренний; 7 – рычаг привода заслонки наружный; 8 – правый кожух отопителя; 9 – винт; 10 – заслонка канала обдува ног; 11 – заслонка управления отопителем; 12 – подводящий шланг; 13 – отводящий шланг; 14 – кран отопителя; 15 – рычаг привода заслонки обогрева ног; 16 – левый кожух отопителя; 17 – хомут; 18 – резистор добавочный; 19 – кольцо уплотнительное

Отсоедините электрические провода от резистора 18 (рис. 8.32) и электродвигателя 2 вентилятора, подводящий 12 и отводящий 13 шланги крана отопителя. Отверните две гайки крепления крана на щитке передка и снимите уплотнитель труб крана. Открутите четыре гайки крепления отопителя к кузову и снимите отопитель с управлением в сборе.

Установку отопителя производите в обратном порядке.
