Прожмите заднюю часть автомобиля, прикладывая 2–3 раза усилие в 392–490 Н (40–50 кгс), направленное сверху вниз на задний бампер автомобиля, для установки задней подвески в среднее положение.

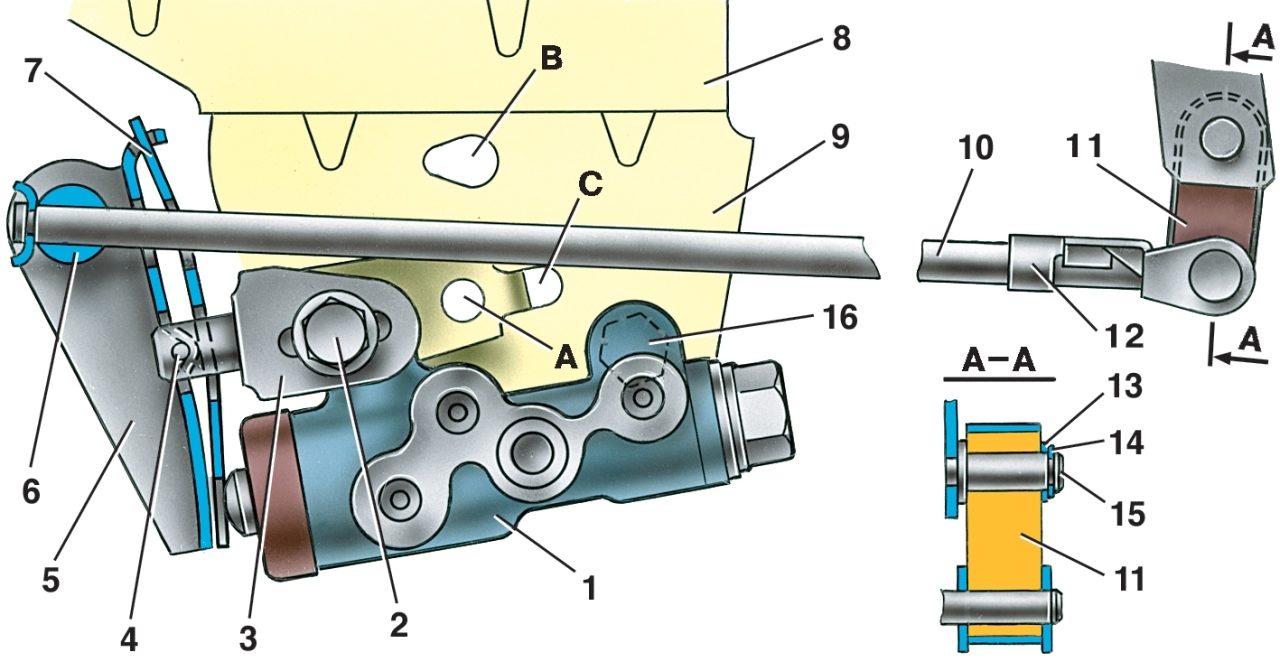

Предварительную оценку настройки привода регулятора давления можно определить по зазору между нижней частью рычага 5 (см. рис. 6.3) привода регулятора давления и пружиной 7. Зазор должен быть в пределах 2–2,1 мм.
Регулировку привода регулятора давления проводят с помощью приспособления 67.7834.9512, для чего:

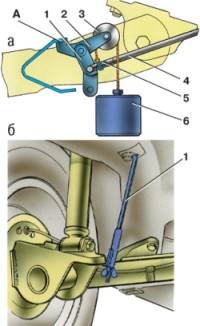

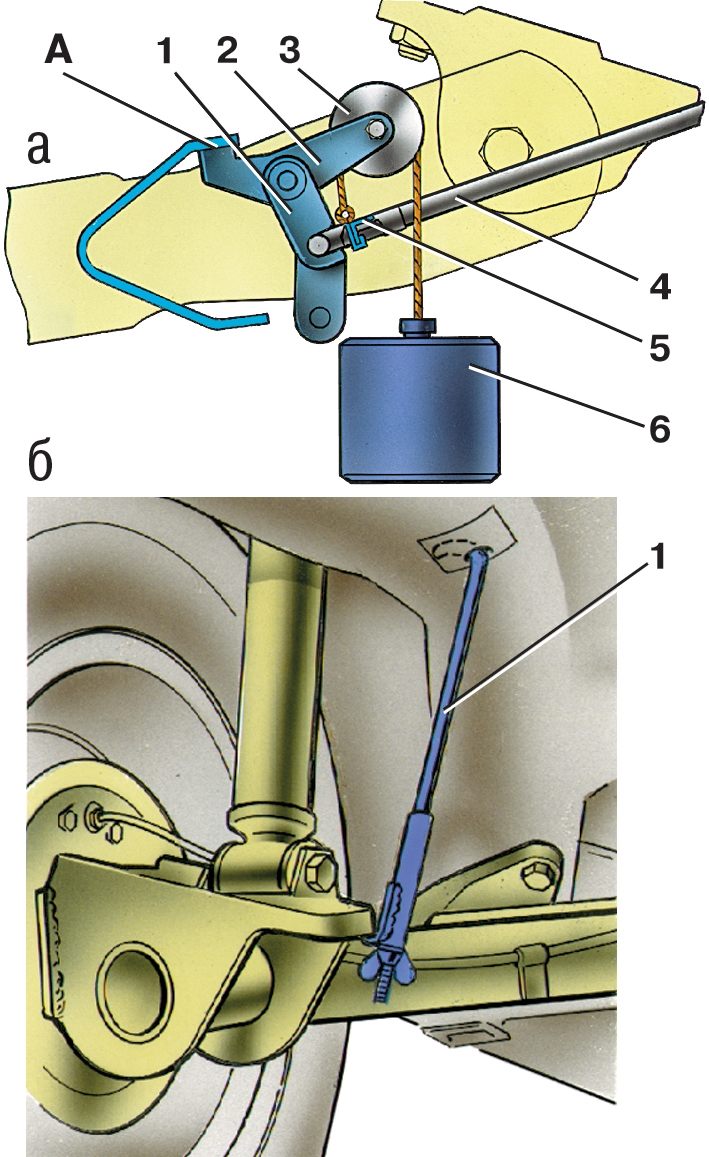

– отсоедините серьгу 11 (см. рис. 6.3) от пальца кронштейна рычага задней подвески и опустите серьгу вниз. Установите на оси кронштейна рычага задней подвески приспособление (см. рис. 6.16а) для регулировки привода регулятора давления в положение, при котором упор А рычага 2 приспособления упирался в полку соединителя рычагов задней подвески;
– зацепите захват тросика груза 6 за скобу 5, а тросик перекиньте через ролик 3 и, слегка нажав на груз приблизительно с усилием 4,9 Н (0,5 кгс) вниз, опустите груз [масса груза должна быть равна (1,5±0,05) кг];
– убедитесь, что рычаг 4 не задевает за рычаг задней подвески;
– установите на ось кронштейна рычага задней подвески шаблон 1 и проверьте, входит ли в паз шаблона рычаг 4 привода регулятора давления. Это указывает на правильность регулировки привода, при котором расстояние между центром оси кронштейна рычага задней подвески и осью рычага 4 равно (28±0,2) мм.
В случае неправильной регулировки привода ослабьте болты 16 и 2 (см. рис. 6.3) крепления регулятора давления, вставьте в отверстия А и В штифты специального рычага и переместите кронштейн до совпадения оси рычага 10 привода регулятора давления и оси паза шаблона. В этом положении затяните болты 16 и 2 крепления регулятора давления, и убедившись в правильности регулировки, соедините серьгу 11 с кронштейном рычага задней подвески.
