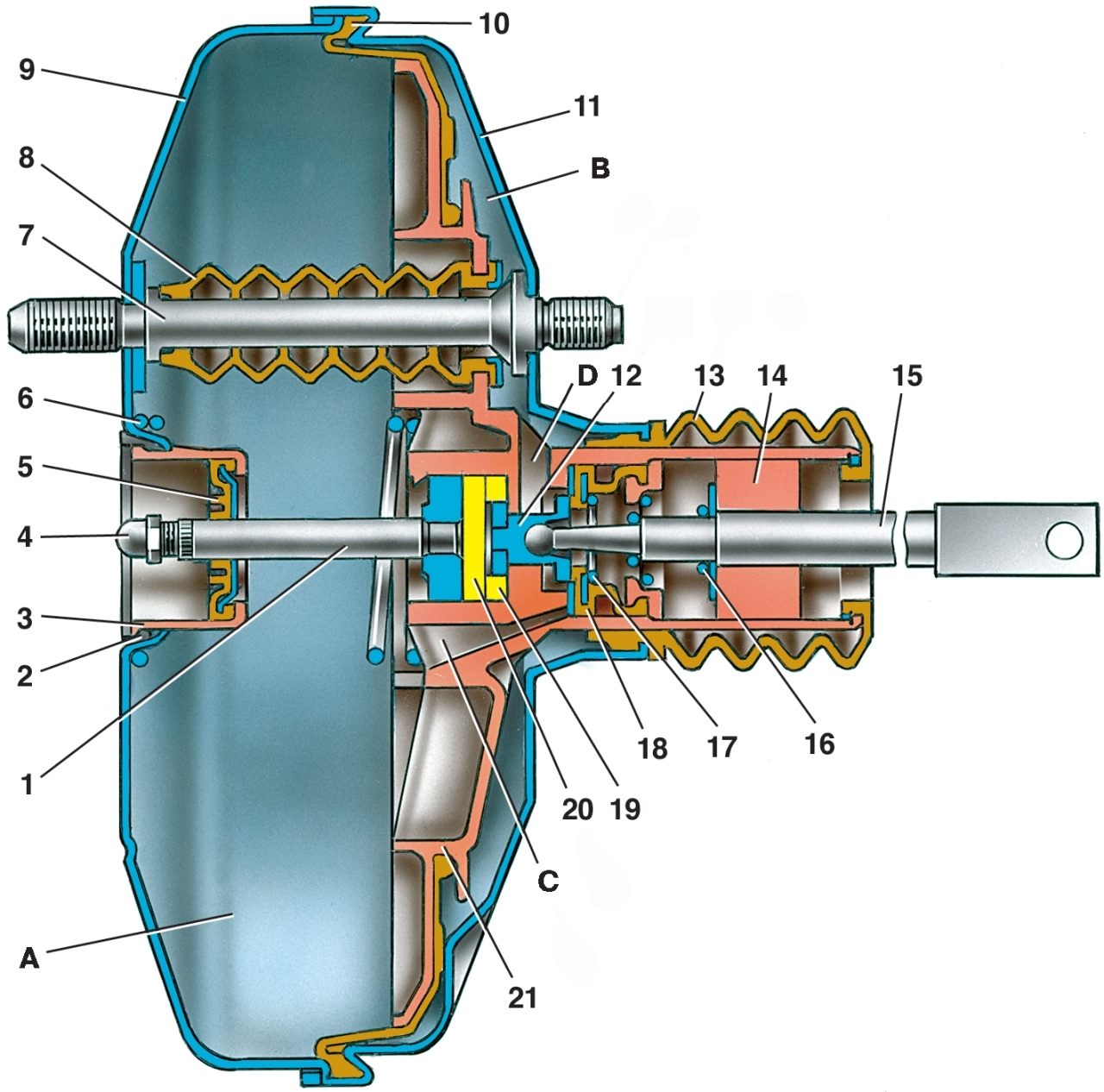

Рис. 6.2. Вакуумный усилитель: 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса клапана; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы
Нажмите 5–6 раз на педаль тормоза при неработающем двигателе, чтобы создать в полостях А и В (см. рис. 6.2) одинаковое давление, близкое к атмосферному. Одновременно по усилию, прикладываемому к педали, определите нет ли заедания корпуса клапана.
Удерживая педаль тормоза в нажатом положении, запустите двигатель. При исправном вакуумном усилителе педаль тормоза после запуска двигателя должна "уйти вперед".
Если педаль тормоза не "уходит вперед", проверьте крепление наконечника шланга, состояние и крепление фланца наконечника в усилителе, шланга к наконечнику и щтуцеру впускной трубы двигателя, так как ослабление крепления или их повреждение резко снижает разрежение в полости А и эффективность работы усилителя.
