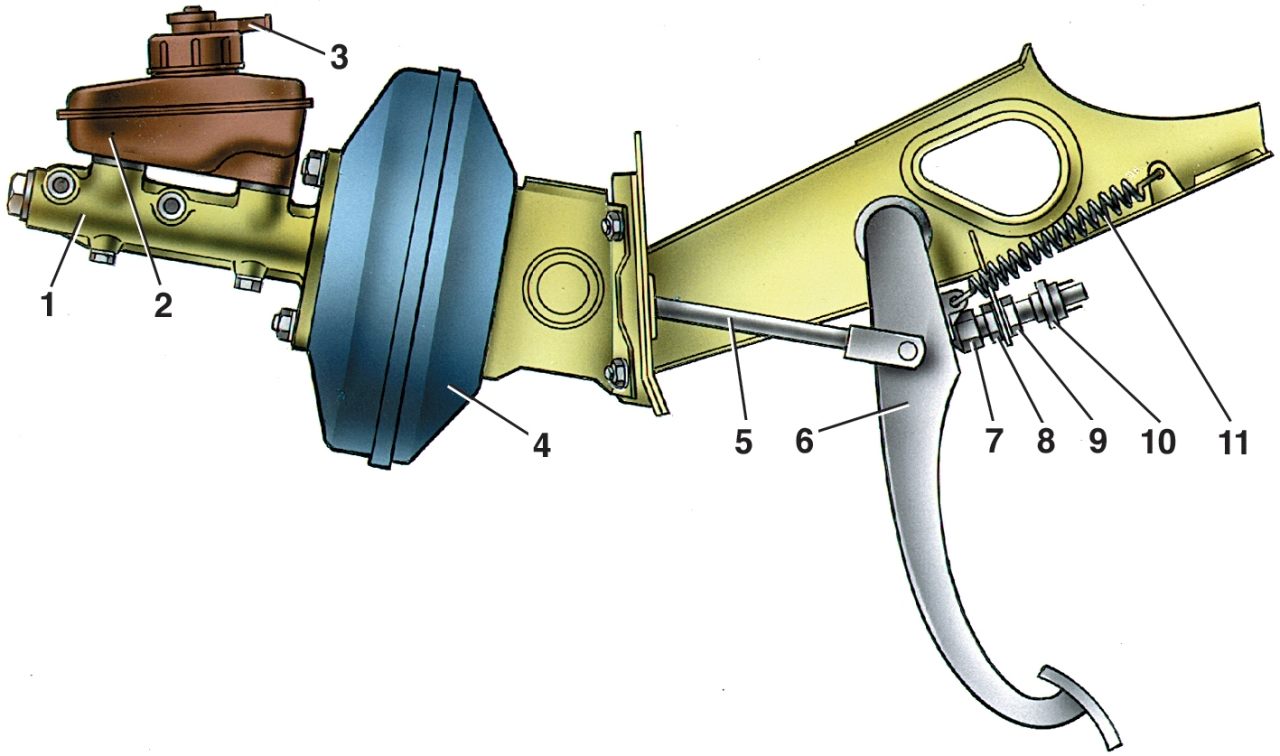

Рис. 6.11. Привод тормозов: 1 – главный цилиндр; 2 – бачок; 3 – датчик аварийного уровня жидкости; 4 – вакуумный усилитель; 5 – толкатель; 6 – педаль тормоза; 7 – буфер выключателя стоп-сигнала; 8, 9 – гайки крепления стоп-сигнала; 10 – выключатель стоп-сигнала; 11 – возвратная пружина педали
Свободный ход педали тормоза при неработающем двигателе должен составлять 3–5 мм. Регулировку осуществляют перемещением выключателя 10 (рис. 6.11) стоп-сигнала при отпущенных гайках 8 и 9.
|
ПРЕДУПРЕЖДЕНИЕ
Свободный ход педали тормоза регулируйте при неработающем двигателе.
|
Выключатель установите так, чтобы его буфер упирался в упор педали, а свободный ход педали равнялся 3–5 мм. В этом положении выключателя затяните гайки 8 и 9.
 |

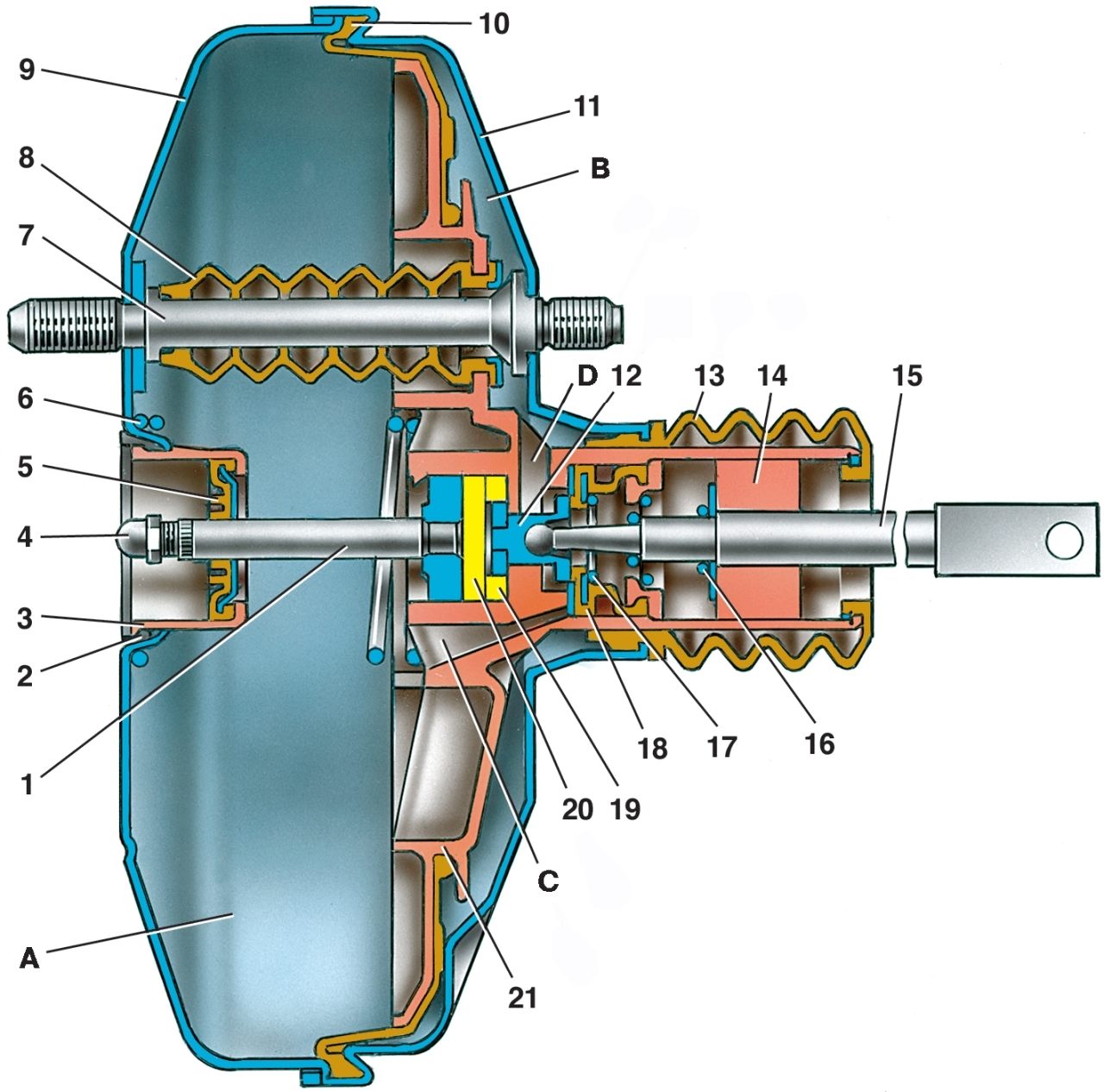

Рис. 6.2. Вакуумный усилитель: 1 – шток; 2 – уплотнительное кольцо фланца главного цилиндра; 3 – чашка корпуса усилителя; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – возвратная пружина диафрагмы; 7 – шпилька усилителя; 8 – уплотнительный чехол; 9 – корпус усилителя; 10 – диафрагма; 11 – крышка корпуса усилителя; 12 – поршень; 13 – защитный чехол корпуса клапана; 14 – воздушный фильтр; 15 – толкатель; 16 – возвратная пружина толкателя; 17 – пружина клапана; 18 – клапан; 19 – втулка корпуса клапана; 20 – буфер штока; 21 – корпус клапана; А — вакуумная камера; В — атмосферная камера; С, D — каналы
|
Если выключатель стоп-сигнала излишне приближен к педали, то она не возвращается в исходное положение. При этом клапан 18 (см. рис. 6.2), прижимаясь к корпусу 21, разобщает полости А и В и происходит неполное растормаживание колес при отпущенной педали.
Если перемещением выключателя стоп-сигнала не удается устранить неполное растормаживание тормозных механизмов, то отсоедините от вакуумного усилителя главный цилиндр привода тормозов и проверьте выступание регулировочного болта 4 относительно плоскости крепления фланца главного цилиндра (размер 1,25–0,2 мм). Этот размер можно установить, придерживая специальным ключом конец штока, а другим ключом завертывая или отвертывая болт 4.
