Ремонт металлических панелей кузовов и кабин

Вмятины и глубокие царапины на металлических панелях кузовов и кабин устраняйте правкой.

Вмятины, не имеющие перегибов и вытяжек металла, устраняйте с помощью выколоток и специальных деревянных или резиновых молотков.

Вмятины, вызвавшие перегибы и вытяжку металла, а также глубокие царапины устраняйте выколоткой с последующей рихтовкой.

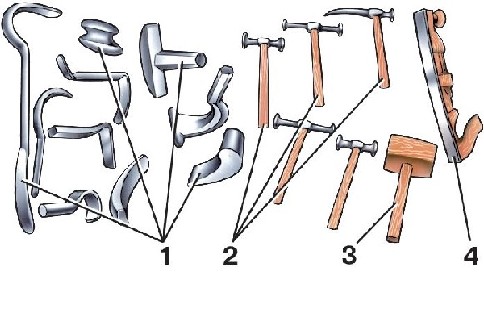

Рис. 8.35. Комплект инстpумента для пpавки кузова: 1 – поддеpжки; 2 – pихтовочные молотки; 3 – деpевянная киянка; 4 – pашпиль для зачистки неpовностей

Выколоткой восстанавливайте первоначальную форму детали, а рихтовкой окончательно выровняйте поверхность. В комплект инструмента для правки кузова (рис. 8.35) входят специальные молотки и поддержки, подкладываемые с внутренней стороны панели. Рабочая поверхность инструмента для выколотки и рихтовки должна быть совершенно гладкой. Для правки и рихтовки деталей кузова и оперения пользуйтесь специальным набором приспособлений и инструмента.

Небольшие неровности, которые не удается выправить рихтовкой, выровняйте, заплавляя их оловянисто-свинцовыми припоями или порошковой пластмассой. При применении припоя ремонтируемый участок зачистите до блеска и облудите паяльной пастой, не требующей предварительного травления поверхности соляной кислотой, после чего нанесите припой ПОС–18 или ПОС–30. Затем зачистите и прошлифуйте шлифовальной шкуркой выровненный участок, подготовив его для последующей окраски.

При применении пластмассы выравниваемый участок предварительно обработайте абразивным камнем для получения шероховатой поверхности, затем прогрейте до температуры 160– 180°С, не допуская перегрева, вызывающего появление цветов побежалости. На нагретую поверхность при помощи установки для газопламенного напыления пластмасс нанесите термостойкую пластмассу до заполнения всей вмятины и получения ровной поверхности. Производя напыление, периодически уплотняйте пластмассу, проглаживая поверхность стальным катком. Выровненную поверхность после затвердевания пластмассы зачистите и прошлифуйте.

Трещины и пробоины после устранения неровностей поверхности заварите, используя при значительных повреждениях заплаты. Для выполнения сварочных работ применяйте газовую сварку, устанавливая горелку с наконечником № 1 при работе с металлом толщиной 0,5–1 мм и с наконечником № 2 для металла толщиной 1–3 мм.

При устранении отдельных неровностей на поверхности кузова можно применять специальные мастики, приготовленные на основе эпоксидной смолы.

Изношенные и рваные отверстия для болтов крепления кузова к раме восстановите наваркой.

Кузов после ремонта загрунтуйте и окрасьте. Пол кузова снаружи покройте слоем шумопоглощающей мастики толщиной 1–3 мм.



Замена троса стеклоподъемника

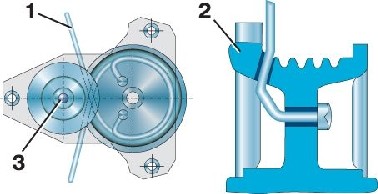

Рис. 8.36. Замена тpоса стеклоподъемника: 1 – тpос; 2 – баpабан; 3 – ось стеклоподъемника

Для замены троса 7 (см. рис. 8.25) снимите стеклоподъемник 4. Отпаяв концы троса, снимите его. Возьмите трос того же диаметра и, чтобы избежать его вытяжки после сборки стеклоподъемника, предварительно подвергните его натяжению усилием 150 кгс. Затем из этого куска троса заготовьте трос длиной 1767 мм, облупите его концы и вставьте их в отверстия барабана 2 (рис. 8.36), опаяйте концы. Уложите на барабан 3 витка троса, а затем разложите его по трассе, как это указано на рис. 8.23. Установите на место механизмы перемещения стекла.
