Вентиляция и отопление кузова автомобилей семейства УАЗ-31512





Вентиляция кузова производится через вентиляционные люки передка и поворотные стекла надставок дверей.

Для более эффективной вентиляции кузова в летнее время можно пользоваться вентилятором отопителя.

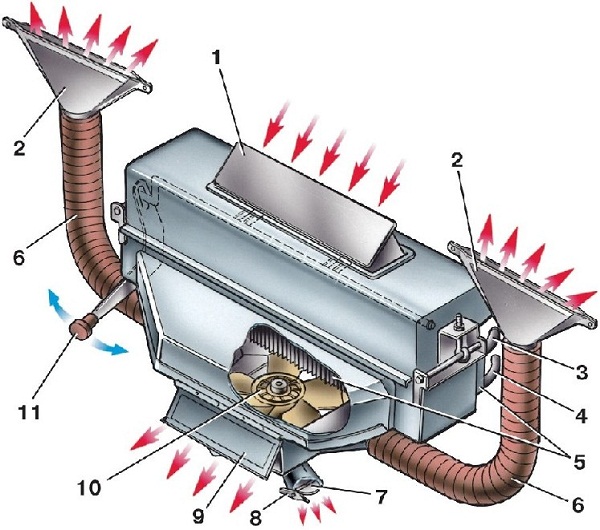

Рис. 8.18. Схема отопления и обдува стекла ветpового окна автомобилей семейства УАЗ–31512: 1 – кpышка люка воздухозабоpника; 2 – патpубок обдува ветpового стекла; 3,4 – тpубки подвода и отвода жидкости; 5 – pадиатоp; 6 – шланги; 7 – заслонка; 8 – pычажок; 9 – кpышка коpоба отопителя; 10 – вентилятоp; 11 – pучка упpавления кpышкой воздуховода

Схема системы отопления и обдува стекла ветрового окна показана на рис. 8.18.
