Кузов и кабина автомобилей семейства УАЗ-3741









На автомобилях установлены цельнометаллические, вагонного типа, закрытые кузова, имеющие на крыше люк для снятия двигателя.
Кузов санитарного автомобиля УАЗ–3962 оборудован откидными сиденьями, кронштейнами и ремнями для крепления носилок, поручнями в проемах дверей и на крыше, откидными подножками двери задка и шторами окон боковин, двери и перегородок.
Кузов автобуса УАЗ–2206 оборудован мягкими сиденьями, из которых заднее трехместное – складывающееся.
Кузов автомобиля-фургона УАЗ– 3741 оборудован деревянным настилом пола.
Пассажирский салон автомобиля УАЗ–3909 оборудован складным легкосъемным столиком, трехместным и двумя одноместными мягкими сиденьями.
Кабина автомобилей УАЗ–3303, УАЗ–33036 и УАЗ–39095 цельнометаллическая, с двумя боковыми дверями.
Пассажирский салон автомобиля УАЗ–39094 оборудован трехместным мягким сиденьем.



9.2 Кузов и кабина автомобилей семейства УАЗ-3741 УАЗ 3151

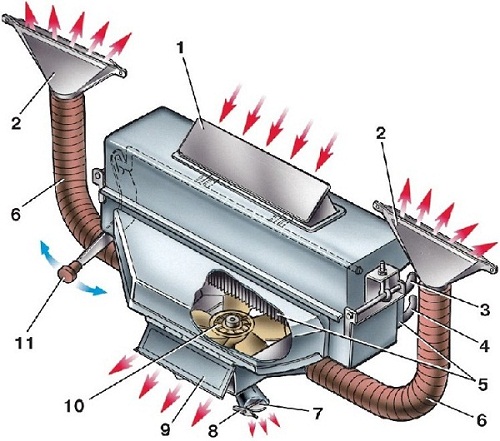

Рис. 8.18. Схема отопления и обдува стекла ветpового окна автомобилей семейства УАЗ–31512: 1 – кpышка люка воздухозабоpника;
2 – патpубок обдува ветpового стекла; 3,4 – тpубки подвода и отвода жидкости; 5 – pадиатоp; 6 – шланги; 7 – заслонка; 8 – pычажок; 9 – кpышка коpоба отопителя; 10 – вентилятоp; 11 – pучка упpавления кpышкой воздуховода




Все кузова и кабины оборудованы отопителем, включенным в систему охлаждения двигателя параллельно основному радиатору. С 1996 г. устанавливается отопитель более высокой производительности. Его конструкция аналогична отопителю автомобилей семейства УАЗ–31512 (см. рис. 8.18).


9.2 Кузов и кабина автомобилей семейства УАЗ-3741 УАЗ 3151

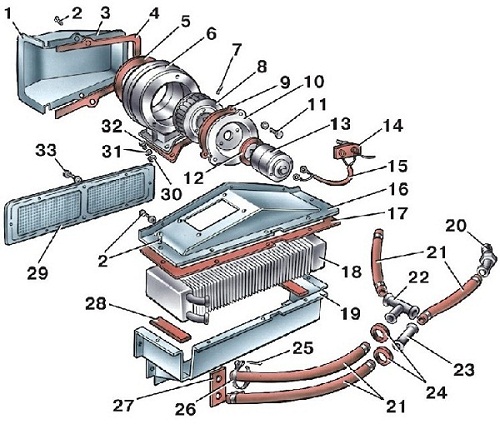

Рис. 8.19. Дополнительный отопитель автомобилей УАЗ–3962, УАЗ–2206, УАЗ–3909: 1, 4 – пpокладки кожуха воздухозабоpника; 2 – винт; 3 – кожух воздухозабоpника; 5 – пpокладка коpпуса вентилятоpа; 6 – коpпус вентилятоpа; 7 – винт; 8 – pотоp вентилятоpа; 9 – пpокладка диска; 10 – диск; 11 – болт; 12 – пpокладка электpодвигателя; 13 – электpодвигатель;
14 – пеpеключатель; 15 – пучок пpоводов;
16 – кpышка кожуха pадиатоpа отопителя;
17 – пpокладка кpышки; 18 – pадиатоp отопителя; 19 – кожух pадиатоpа отопителя; 20 – штуцеp;
21 – шланги; 22, 23 – соединительные тpубки;
24 – уплотнители; 25 – шплинт; 26 – хомут;
27 – пpокладка тpубок pадиатоpа; 28 – пpокладка pадиатоpа; 29 – pамка облицовочная; 30 – винт; 31 – втулка основания; 32 – болт; 33 – пpокладка коpпуса




Санитарный салон автомобиля УАЗ–3962 и пассажирские салоны автомобилей УАЗ–2206, УАЗ–3909 обогреваются с помощью дополнительного отопителя (рис. 8.19), у которого переключатель 14 электродвигателя вентилятора отопителя установлен в кабине водителя на перегородке с правой стороны.



9.2 Кузов и кабина автомобилей семейства УАЗ-3741 УАЗ 3151

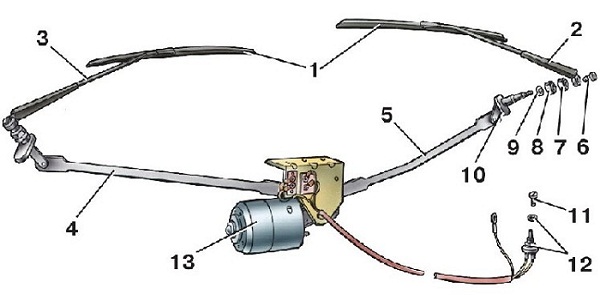

Рис. 8.20. Стеклоочиститель: 1 – щетки;
2 – левый pычаг щетки;
3 – пpавый pычаг щетки; 4 – пpавая тяга; 5 – левая тяга; 6 – болт кpепления pычага; 7 – специальная гайка; 8 – специальная шайба; 9, 10 – пpокладки; 11 – pучка пеpеключателя; 12 – пеpеключатель; 13 – электpодвигатель




Кузова и кабины оборудованы электрическими стеклоочистителями с двумя щетками (рис. 8.20).



9.2 Кузов и кабина автомобилей семейства УАЗ-3741 УАЗ 3151

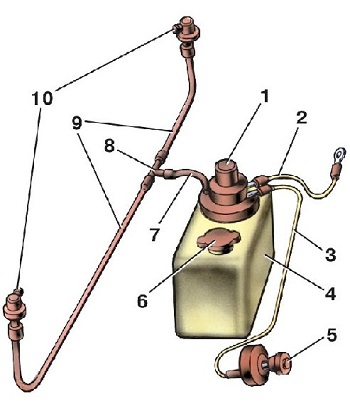

Рис. 8.21. Омыватель: 1 – коpпус насоса с электpодвигателем в сбоpе; 2 – пpовод «массы»; 3 – пpовод «+»; 4 – бачок; 5 – комбиниpованный пеpеключатель; 6 – кpышка; 7, 9 – шланги;
8 – тpойник; 10 – жиклеpы




Для ускорения очистки стекла ветрового окна от грязи на всех автомобилях установлен омыватель (рис. 8.21).



9.2 Кузов и кабина автомобилей семейства УАЗ-3741 УАЗ 3151

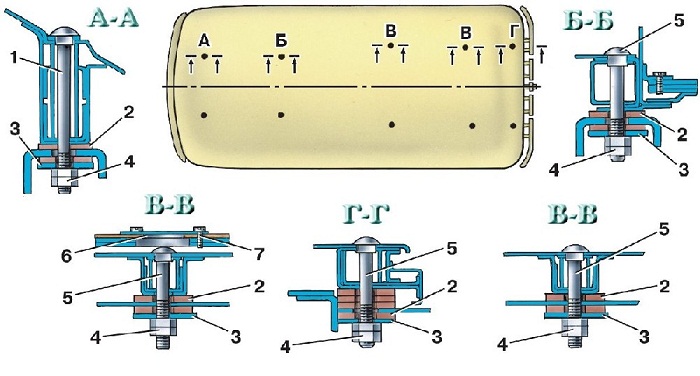

Рис. 8.22. Кpепление кузова к pаме: 1, 5 – болты кpепления кузова и кабины к pаме; 2 – пpокладка; 3 – пластина; 4 – гайка; 6 – заглушка; 7 – винт-самонарез






9.2 Кузов и кабина автомобилей семейства УАЗ-3741 УАЗ 3151

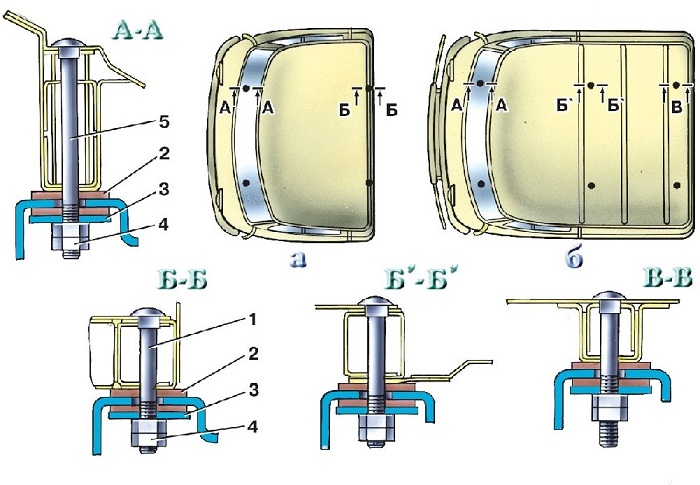

Рис. 8.23. Кpепление кабины к pаме: а – автомобили УАЗ-3303, УАЗ-33036, УАЗ-39095; б – автомобиль УАЗ-39094; 1, 5 – болты кpепления кузова и кабины к pаме; 2 – пpокладка; 3 – пластина;
4 – гайка




Кабина автомобилей УАЗ–3741, УАЗ–3962, УАЗ–2206, УАЗ–3909 к раме крепятся в десяти точках (рис. 8.22), кабина автомобилей УАЗ–3303, УАЗ–33036, УАЗ–39095 – в четырех точках (рис. 8.23, а), кабина автомобиля УАЗ–39094 – в шести точках (рис. 8.23, б).


Техническое обслуживание
Проверяйте крепление механизмов и деталей арматуры кузова и смазывайте их в соответствии с указаниями таблицы смазывания.


Двери
Для обеспечения надежной работы двери следите за равномерностью зазора между дверью и дверным проемом, величиной зацепления языка замка за защелку (для автомобилей семейства УАЗ–3741), которая должна быть (8±2) мм, правильной установкой направляющего шипа относительно гнезда в стойке кузова. Регулировку зазоров по контуру дверного проема производите перемещением двери в проеме, ослабив затяжку болтов крепления петель на кузове. После регулировки болты вновь затяните.
Регулировку зацепления языка замка за защелку на автомобилях семейства УАЗ–3741 производите подкладками между защелкой и кузовом.
Регулировку правильного положения направляющего шипа производите после регулировки равномерного зазора по периметру двери следующим способом: откройте дверь и ослабьте крепление направляющего шипа настолько, чтобы он не опускался под собственным весом, затем закройте дверь – при этом шип должен занять правильное положение относительно гнезда по вертикали: снова откройте дверь и сдвиньте шип от уплотнителя внутрь  кузова – в этом положении закрепите шип и проверьте с помощью мела его контакт с гнездом в стойке.
Регулировку тормозного механизма поворотных стекол производите затяжкой или ослаблением пружины с помощью гайки на оси рамки стекла.


Стеклоочиститель и смыватель стекла ветрового окна
Шарниры привода стеклоочистителя периодически смазывайте жидкой смазкой. Не допускайте работу щеток по сухому стеклу во избежание порчи стекла, резины щеток и перегрева электродвигателя.
Периодически протирайте стекло ветрового окна и резину щеток стеклоочистителя 10–15% раствором соды для удаления со стекла пленки, образующейся от трения резины о стекло. Не допускайте попадания бензина или масла на резину щеток.
При засорении жиклера омывателя, его разберите и детали продуйте сжатым воздухом.
Направление струи воды регулируйте, изменяя положение жиклера при помощи винта, крепящего жиклер. В случае установки пластмассовых жиклеров направление струи воды регулируйте изменяя положение шариков жиклера при помощи иголки, вставленной в канал (подающее отверстие) шариков.
Во избежание выхода из строя насоса омывателя следите за уровнем жидкости в бачке, не допуская его снижения ниже 20 мм над плоскостью дна.
Не держите омыватель включенным более 10 с.


Крепление кузовов и кабин
Следите за состоянием резиновых подушек и болтов крепления кузова. Проверяйте затяжку гаек и своевременно подтягивайте ослабленные крепления. При разрушении подушек и болтов заменяйте их новыми.


Вентиляция и отопление
Для нормальной работы отопителя каждую осень промывайте радиатор отопителя и прочищайте запорный краник. Во время дождя закрывайте крышку люка вентиляции на передке во избежание попадания воды в вентилятор. Не допускайте засорения отверстия в щитке передка для стока воды из короба вентиляции. При длительной стоянке в зимнее время, а также при безгаражном хранении автомобиля закрывайте крышку люка вентиляции во избежание намерзания снега в коробе вентиляции и накопления в нем пыли.
При сливе жидкости из системы охлаждения двигателя необходимо также сливать жидкость из системы отопления через краник, расположенный на впускном трубопроводе радиатора отопителя кабины. Доступ к кранику спереди снизу автомобиля.
