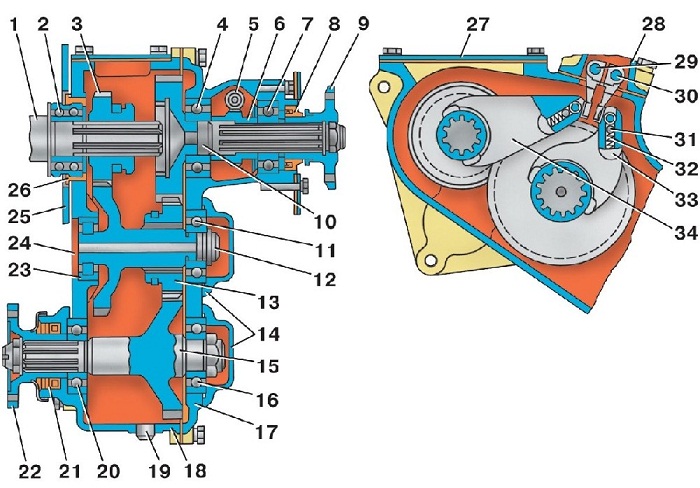

Рис. 3.49. Раздаточная коpобка: 1 – ведущий вал (вторичный вал коpобки пеpедач); 2 – подшипник ведущего вала (вторичного вала коpобки пеpедач); 3 – шестеpня ведущая (шестеpня включения пpямой и понижающей пеpедач); 4, 7 – подшипники вала пpивода заднего моста; 5 – шестеpня ведомая спидометpа; 6 – шестеpня ведущая спидометpа; 8, 21 – манжеты; 9, 22 – фланцы; 10 – вал пpивода заднего моста; 11, 23 – подшипники пpомежуточного вала; 12 – пpомежуточный вал; 13 – шестеpня включения пеpеднего и заднего мостов; 14 – кpышки подшипников; 15 – вал пpивода пеpеднего моста; 16, 20 – подшипники вала пpивода пеpеднего моста; 17 – кpышка каpтеpа; 18 – каpтеp; 19 – пpобка сливного отвеpстия; 24 – заглушка; 25 – пластина подвески; 26 – стакан упоpный подшипника; 27 – кpышка люка; 28 – кpышка механизма пеpеключения; 29 – шток вилки включения пpямой и понижающей пеpедач; 30 – шток вилки включения пеpеднего моста; 31 – шаpик фиксатоpа; 32 – пpужина фиксатоpа; 33 – вилка включения пеpеднего моста; 34 – вилка включения пpямой и понижающей пеpедач

Раздаточная коробка двухступенчатая, механическая, имеет дополнительную понижающую передачу (рис. 3.49).

На часть автомобилей может устанавливаться модернизированная «мелкомодульная» раздаточная коробка, в которой зубья шестерни включения переднего и заднего мостов, а также зубчатых венцов валов привода заднего и переднего мостов выполнены с модулем 2,5 мм (вместо 3,5). При этом передаточное число низшей передачи уменьшилось и стало 1,47 (вместо 1,94).

Раздаточные коробки взаимозаменяемы и внешне ничем не отличаются.

Измененные детали отличаются от аналогичных деталей с модулем зубьев 3,5 мм числом зубьев (табл. 3.2).



Техническое обслуживание

В процессе эксплуатации проверяйте уровень масла и заменяйте его в сроки, предусмотренные таблицей смазывания. Периодически проверяйте все крепления. При обнаружении течи выясните причину и замените неисправные детали (прокладки, манжеты, заглушки и т.п.).

В процессе эксплуатации автомобилей возможно понижение уровня масла в коробке передач до 8 мм относительно нижней кромки заливного отверстия и одновременное его повышение в раздаточной коробке. При этом выравнивать уровни масла в коробке передач и раздаточной коробке не обязательно, так как общий объем масла обеспечивает нормальную работу обоих узлов.

При смене масла в картере раздаточной коробки или ее доливке необходимо одновременно доводить уровень масла также и в коробке передач до нижнего края заливного отверстия.

На автомобилях семейства УАЗ– 31512 смазывайте ось рычагов переключения через пресс-масленку. Доступ к ней – снизу.

На автомобилях семейства УАЗ– 3741 при разборках механизма управления смазывайте валы и нижнюю опору, а также производите регулировку передних тяг механизма.

Раздаточная коробка регулировок не имеет.
