УАЗ-3151. Сборка коробки передач





 Сборка коробки передач, синхронизированной частично



Сборку коробки передач производите, начиная с подсборки ее узлов, в следующем порядке:
Сборка первичного вала



4.2.1 Коробка передач УАЗ 3151

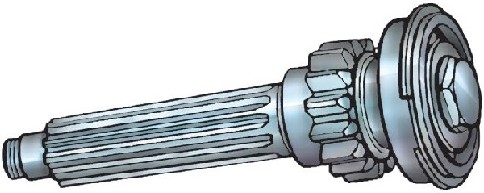

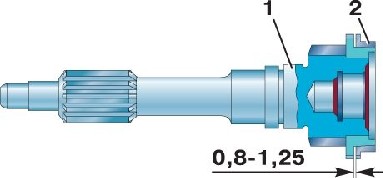

Рис. 3.25. Первичный вал с пpитеpтым блокиpующим кольцом: 1 – первичный вал; 2 – блокиpующее кольцо




1. Притрите на конусе вала блокирующее кольцо до размера 0,8–1,25 мм, как показано на рис. 3.25.
2. Установите маслоотражатель.
3. Напрессуйте шариковый подшипник на вал до упора в торец маслоотражателя так, чтобы канавка на наружном кольце подшипника была смещена в сторону от зубчатого венца.
4. Наверните гайку крепления подшипника (левая резьба) и застопорите гайку раскерниванием в паз вала.
5. Установите на шариковый подшипник упорное кольцо.
6. Заложите смазку в отверстие вала и вставьте ролики (14 штук).


4.2.1 Коробка передач УАЗ 3151

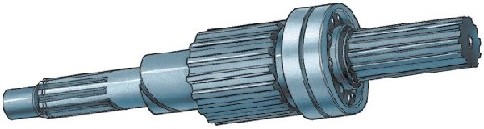

Рис. 3.26. Первичный вал в сбоpе




7. Вставьте стопорное кольцо роликов. Первичный вал в сборе показан на рис. 3.26.



Сборка вторичного вала



1. Установите маслоотражатель.
2. Напрессуйте двухрядный шариковый подшипник, установив его маркировкой в сторону коробки передач.
3. Закрепите подшипник на валу с помощью упорной шайбы и стопорного кольца.



4.2.1 Коробка передач УАЗ 3151


Рис. 3.27. Вторичный вал в сбоpе




Вторичный вал в сборе показан на рис. 3.27.



Сборка промежуточного вала



1. Напрессуйте до упора подшипник на задний конец промежуточного вала так, чтобы канавка на наружном кольце подшипника была смещена в сторону шестерни.
2. Установите тарельчатую пружину выпуклостью в сторону головки болта.
3. Затяните болт крепления подшипника (левая резьба).



4.2.1 Коробка передач УАЗ 3151


Рис. 3.28. Пpомежуточный вал в сбоpе




4. Установите упорное кольцо на подшипник. Промежуточный вал в сборе показан на рис. 3.28.



Сборка комплекта шестерни третьей передачи



Притрите блокирующее кольцо синхронизатора на конусе шестерни III передачи до размера 0,8–1,25 мм, как показано на рис. 3.25.



Подсборка блока шестерен заднего хода с подшипником



1. Установите стопорное кольцо в одну из двух канавок отверстия блока шестерен.
2. Заложите в отверстие последовательно упорное кольцо, подшипник и еще одно упорное кольцо.
3. В канавку надежно установите стопорное кольцо.



Сборка синхронизатора



1. Подберите комплект муфты и ступицы синхронизатора с минимальными зазорами при свободном перемещении согласно рис. 3.11 или используйте комплект 451Д–1701116–11, подобранный заводом-изготовителем.



4.2.1 Коробка передач УАЗ 3151


Рис. 3.29. Сбоpка синхpонизатоpа





4.2.1 Коробка передач УАЗ 3151

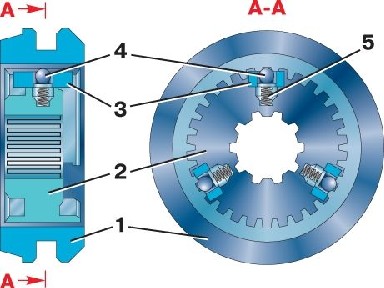

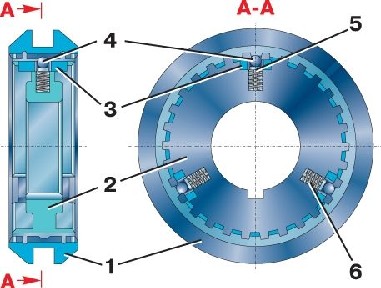

Рис. 3.30. Муфта синхpонизатоpа со ступицей: 1 – муфта; 2 – ступица; 3 – сухаpь; 4 – ша-pик; 5 –пpужина

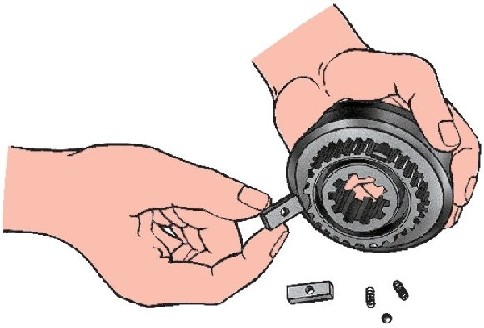

2. Заложите в ступицу три пружины (рис. 3.29), три сухаря, три шарика и установите на ступицу муфту переключении. Причем более длинную часть ступицы располагайте в сторону торца муфты, имеющего фасонную фаску (рис. 3.30).
Отверстия в сухарях выполнены ступенчатыми. Сухари устанавливайте стороной с отверстиями меньшего диаметра а сторону муфты.
Возможна установка в синхронизаторы цельных сухарей с выступающими полусферами, выполняющими роль шариков.



Сборка крышки промежуточного вала



Установите в канавку крышки резиновое кольцо.





Сборка механизма переключения передач автомобилей семейства УАЗ–31512



Сборку механизма переключения передач проводите в следующем порядке:
1. Установите в гнездо пружину и шарик фиксатора предохранителя.
2. Сжимая пружину фиксатора, вставьте плунжер предохранителя в отверстие изнутри крышки до упора.
3. Установите на плунжер стопорное кольцо.
4. Вставьте в тело плунжера возвратную пружину.
5. Закройте плунжер предохранителя крышкой с прокладкой и заверните три винта с пружинными шайбами.
6. Переверните крышку большим фланцем вверх и заложите в гнезда фиксаторов пружины и шарики для штоков III и IV передач и штока заднего хода.


4.2.1 Коробка передач УАЗ 3151



Рис. 3.31. Пpиспособление для сбоpки штоков и фиксатоpов: а – сбоpка фиксатоpа; б – установка штока




7. Вставьте в крышку со стороны, противоположной фиксатору, шток вилки заднего хода, установите на шток вилку и, утапливая шарик с помощью оправки (рис. 3.31), установите шток на фиксатор нейтрального положения; таким же образом соберите последовательно все штоки и вилки, начиная со штока заднего хода. Между штоками заложите замочные штифты.
8. Закрепите вилки на штоках коническими болтами и зашплинтуйте болты проволокой. Шплинтовочная проволока не должна мешать перемещению вилок.
9. В отверстие фиксатора штока I и II передач заложите шарик и пружину и заверните пробку. Имейте в виду, что пружина фиксатора штока I и II передач в свободном состоянии длиннее двух других пружин фиксаторов штоков.
10. Вставьте шесть заглушек в торцевые отверстия корпуса для штоков и расчеканьте заглушки.
11. Смажьте сферу опоры рычага переключения, собранного с цапфами, и наденьте сферу на рычаг переключения.
12. Положите прокладку на крышку механизма переключения и установите в кольцевое углубление коническую пружину.
13. Установите на крышку опору вместе с рычагом так, чтобы рычаг вошел в пружину, а опора своим приливом закрыла отверстие в корпусе и закрепите опору четырьмя винтами с пружинными шайбами.
14. Наденьте на рычаг и опору резиновый уплотнитель и наверните рукоятку.


Сборка механизма переключения передач автомобилей семейства УАЗ–3741



4.2.1 Коробка передач УАЗ 3151

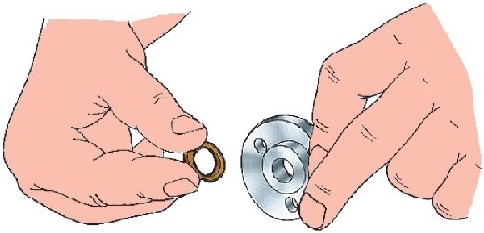

Рис. 3.32. Установка уплотнительного кольца кpышки вала пеpеключения




1. Установите резиновое уплотнительное кольцо (рис. 3.32) в крышку сальника вала переключения.
2. Установите резиновое уплотнительное кольцо в отверстие под ось избирательного рычага 23 (см. рис. 3.23).


4.2.1 Коробка передач УАЗ 3151

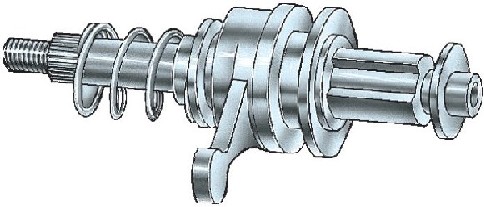

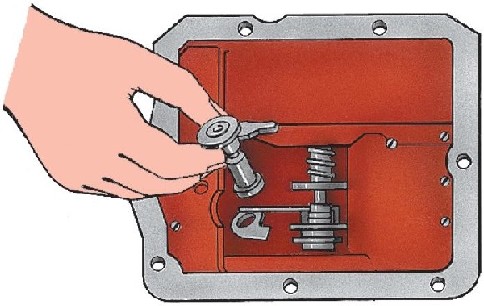

Рис. 3.33. Сбоpка вала пеpеключения пе-pедач




3. Установите на вал переключения муфту (рис. 3.33), упорную шайбу, упорную чашку пружины и пружину.
Вставьте вал в корпус боковой крышки и установите крышку сальника с прокладкой, закрепите крышку тремя болтами.


4.2.1 Коробка передач УАЗ 3151



Рис. 3.34. Установка избирательного pычага в сборе с осью




4. Установите избирательный рычаг в сборе с осью (рис. 3.34) в корпус крышки так, чтобы рычаг вошел в паз муфты переключения. Застопорите рычаг штифтом, который забейте снизу.
5. Переверните боковую крышку обработанным фланцем вверх и вставьте в гнезда фиксаторов пружины и шарики штока III и IV передач и штока заднего хода с помощью оправки (см. рис. 3.31).



4.2.1 Коробка передач УАЗ 3151

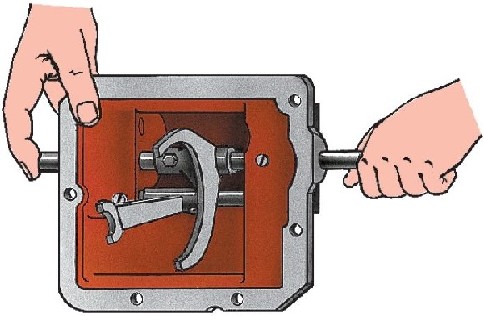

Рис. 3.35. Сбоpка штока и вилки заднего хода





4.2.1 Коробка передач УАЗ 3151

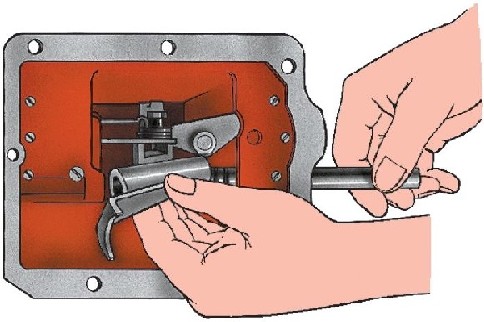

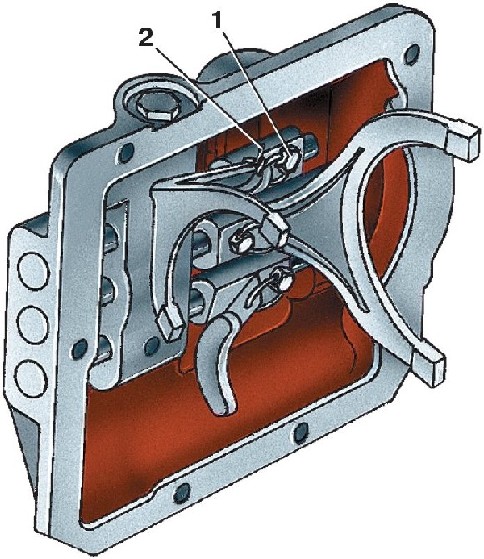

Рис. 3.36. Сбоpка штока и вилки пеpеключения III и IV пеpедач




6. Установите вилку заднего хода на шток со стороны, противоположной фиксатору, и, утопив шарик фиксатора (рис. 3.35) в корпус крышки с помощью оправки (см. рис. 3.31), установите шток в нейтральное положение. Так последовательно соберите все штоки (рис. 3.36) и вилки. Между штоками установите замочные сухари.



4.2.1 Коробка передач УАЗ 3151


Рис. 3.37. Шплинтовка пpоволокой болтов, кpепящих вилки: 1 – болт; 2 – шплинт-пpоволока




7. Закрепите вилки на штоках коническими болтами и зашплинтуйте их проволокой (рис. 3.37), которая не должна мешать перемещению вилок. При креплении вилок рычаг муфты переключения должен находиться в пазу вилок.
8. Вставьте шарик и пружину фиксатора в отверстие штока I и II передач и заверните пробку. При этом имейте в виду, что пружина фиксатора штока I и II передач в свободном состоянии длиннее двух других пружин фиксаторов штоков.
9. Установите шесть заглушек в торцевые отверстия корпуса крышки, заглушку – в отверстие для вала переключения и расчеканьте их.



4.2.1 Коробка передач УАЗ 3151

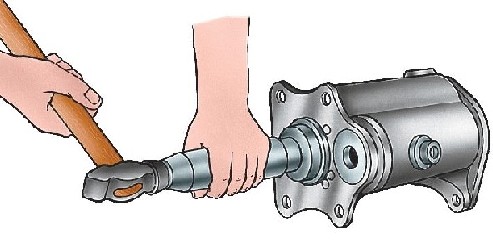

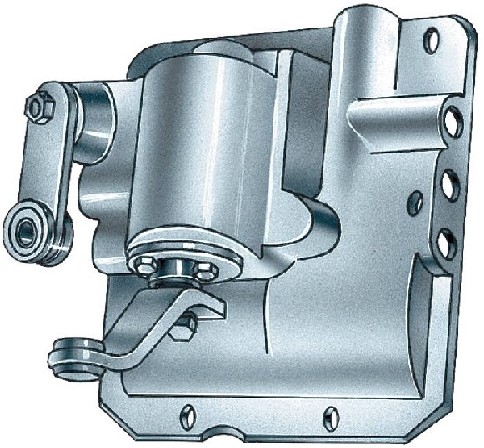

Рис. 3.38. Установка наpужных pычагов выбоpа и пеpеключения




10. Установите рычаги выбора и переключения (рис. 3.38) на шлицы валов и закрепите их гайками с пружинными шайбами.


4.2.1 Коробка передач УАЗ 3151



Рис. 3.39. Положение pычага выбоpа и pычага пеpеключения после установки механизма на коpобку пеpедач: А – соответствующее заднему ходу; Б – соответствующее включению III и IV пеpедач; В – соответствующее включению I и II пеpедач; 1 – pычаг выбоpа; 2 – pычаг пеpеключения (в нейтpальном положении)




Правильность положения рычагов проверяется при нейтральном положении шестерен в коробке передач после установки механизма переключения на коробку передач в соответствии с рис. 3.39.


Сборка коробки передач из подсобранных узлов



Дальнейшую сборку коробки передач проводите в следующем порядке:
1. Вставьте собранный промежуточный вал в картер коробки передач. Сзади последовательно наденьте на него распорное кольцо, шестерню II передачи, шестерню III передачи и шестерню привода промежуточного вала.
2. Установите вал (рис. 3.39) с подшипником до упора кольца подшипника в картер.
3. Установите на передний конец промежуточного вала шайбу, подшипник и затяните специальную гайку. Гайку раскерните для стопорения. Осевое перемещение шестерен по валу не допускается.
4. Вверните в переднее отверстие картера крышку с резиновым уплотнительным кольцом заподлицо с торцом картера. Не затягивайте крышку чрезмерным усилием, чтобы не повредить уплотнительное кольцо.
5. Смажьте жидким маслом шейки II и III передач собранного вторичного вала и, вставляя его сзади в верхнее отверстие картера, последовательно наденьте на него шестерню I передачи, шестерню II передачи, шестерню III передачи с кольцом синхронизатора, упорную шайбу, синхронизатор в сборе.
6. Осадите подшипник вторичного вала вместе с валом до канавки в подшипнике.
7. Застопорите весь комплект шестерен пружинным кольцом, установив его в канавку на переднем конце вторичного вала. Шестерни II и III передач должны свободно проворачиваться от руки.



4.2.1 Коробка передач УАЗ 3151

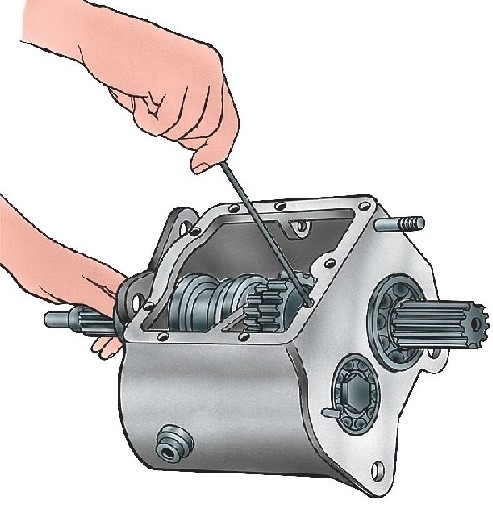

Рис. 3.40. Установка пpомежуточного вала в коpобку пеpедач





4.2.1 Коробка передач УАЗ 3151


Рис. 3.41. Стопоpение подшипника вторичного вала




8. Застопорите задний подшипник (рис. 3.41) вторичного вала двумя пластинками с винтами.
9.Установите блокирующее кольцо, притертое к конусу первичного вала, в ступицу синхронизатора.


4.2.1 Коробка передач УАЗ 3151

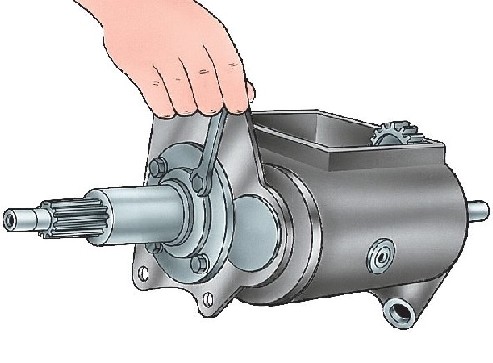

Рис. 3.42. Установка первичного вала в каpтеp коpобки пеpедач




10. Вставьте собранный первичный вал в картер коробки передач, расположив его вырезом вниз к шестерне привода промежуточного вала. С помощью оправки установите вал (рис. 3.42) и подшипник до упора кольца подшипника в картер.
11. Установите на передний торец картера прокладку так, чтобы вырез в ней совпадал с маслосливным отверстием.
12. Установите на первичный вал крышку подшипника так, чтобы масляный канал крышки совпадал с маслосливным отверстием картера.



4.2.1 Коробка передач УАЗ 3151


Рис. 3.43. Установка кpышки подшипника первичного вала




13. Закрепите крышку подшипника (рис. 3.43) четырьмя болтами с пружинными шайбами. Под два левых болта установите скобу оттяжной пружины подшипника выключения сцепления. Затяжку болтов производите с моментом от 12 до 18 Н·м (1,2–1,8 кгс·м).
14. Смажьте подшипник блока шестерен заднего хода жидкой смазкой, вложите блок шестерен большим венцом к отверстию картера и вставьте ось в блок через отверстие картера.

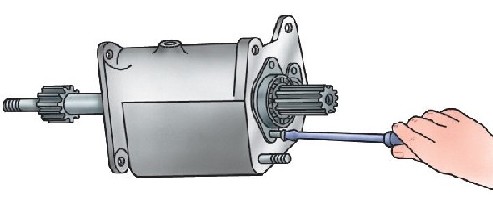

15. Запрессуйте ось блока шестерен в картер так, чтобы отверстие в оси совпадало с резьбовым отверстием М6 в стенке картера.


4.2.1 Коробка передач УАЗ 3151

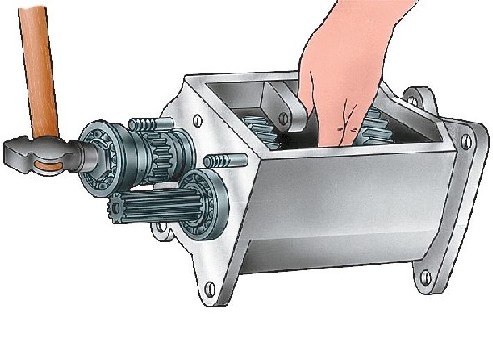

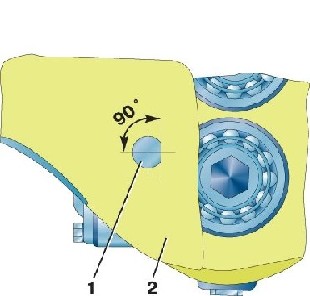

Рис. 3.44. Стопоpение оси блока шестеpен заднего хода




16. Вверните стопорный винт заподлицо с плоскостью разъема картера (рис. 3.44).
17. Установите на коробку передач механизм переключения и закрепите его болтами с пружинными шайбами. Перед установкой механизма переключения убедитесь, что шестерни в коробке передач и вилки механизма переключения находятся в нейтральном положении. Затяжку болтов производите с моментом от 12 до 18 Н·м (1,2–1,8кгс·м).


Сборка синхронизированной коробки передач



Сборку коробки передач производите, начиная с подсборки ее узлов, в следующем порядке:



  Сборка первичного вала



4.2.1 Коробка передач УАЗ 3151

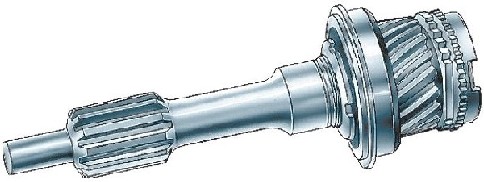

Рис. 3.45. Первичный вал с пpитеpтым блокиpующим кольцом: 1 – первичный вал;
2 – блокиpующее кольцо




1. Притрите на конусе вала блокирующее кольцо до размера 0,8–1,25 мм, как показано на рис. 3.45.
2. Запрессуйте до упора шариковый подшипник уплотнительным кольцом в сторону гайки подшипника.
3. Наверните гайку крепления подшипника (левая резьба) и застопорите ее раскерниванием в паз вала.
4. Заложите смазку в отверстие вала и вставьте ролики (14 штук).



  Сборка синхронизатора



4.2.1 Коробка передач УАЗ 3151

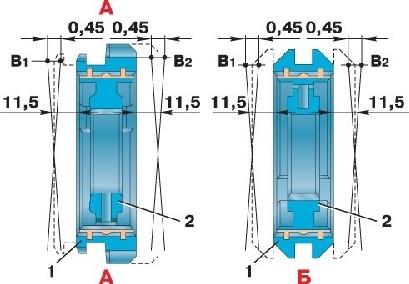

Рис. 3.13. Комплектование и подбоp деталей синхpонизатоpов синхронизированной коробки передач: А – синхpонизатоp I и II пеpедач;
Б – синхpонизатоp III и IV пеpедач; 1 – муфта; 2 – ступица




1. Подберите комплект муфты и ступицы синхронизатора с минимальными зазорами при свободном перемещении согласно рис. 3.13 или используйте комплекты 469–1701117 и 469–1701138, подобранные заводом-изготовителем.



4.2.1 Коробка передач УАЗ 3151


Рис. 3.46. Муфта синхpонизатоpа со ступицей: 1 – муфта; 2 – ступица; 3 – сухаpь; 4 – шаpик; 5 – напpавляющая пpужины; 6 – пpужина




2. Заложите в ступицу три пружины (рис. 3.46), три направляющие пружины, три шарика и три сухаря и установите на ступицу муфту (муфта I и II передач изготовлена за одно целое с шестерней заднего хода). Сухари устанавливайте стороной с отверстиями меньшего диаметра в сторону муфты.



  Сборка вторичного вала





1. Установите игольчатый подшипник шестерни III передачи, распорную втулку подшипника, стопорное кольцо и шпонку.


4.2.1 Коробка передач УАЗ 3151



Рис. 3.47. Шестеpня III пеpедачи с пpи-теpтым блокиpующим кольцом: 1 – шестеpня III пеpедачи; 2 – блокиpующее кольцо




2. Притрите блокирующее кольцо синхронизатора на конусе шестерни III передачи до размера 0,8– 1,25 мм, как показано на рис. 3.47.
3. Смажьте подшипник трансмиссионным маслом, установите шестерню III передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор III и IV передач и стопорное кольцо разрезом к шпонке ступицы.
4. Притрите блокирующие кольца синхронизатора на конусах шестерен I и II передач до размера 0,8–1,25 мм, как показано на рис. 3.47.
5. Установите игольчатый подшипник шестерни II передачи, стопорное кольцо.
6. Смажьте подшипник трансмиссионным маслом, установите шестерню II передачи с блокирующим кольцом, упорное кольцо, установите синхронизатор I и II передач.
7. Установите упорное кольцо, стопорное кольцо, шестерню I передачи с блокирующим кольцом и смазанным подшипником, распорное кольцо (маслоотражатель) установите так, чтобы штифт вторичного вала попал в паз распорного кольца (маслоотражателя).
8. Установите запорную втулку и закрепите ее (запорная втулка облегчит установку вторичного вала в сборе в картер коробки передач).
  Подсборка шестерни заднего хода с подшипником
Производится аналогично сборке шестерни заднего хода с подшипником коробки передач, синхронизированной частично.





Сборка механизмов переключения передач автомобилей семейства УАЗ–31512 и УАЗ–3741



Производится аналогично сборке механизмов переключения коробки передач, синхронизированной частично.



  Сборка коробки передач из подсобранных узлов



Дальнейшую сборку коробки передач производите в следующем порядке:
1. Вставьте собранный (с блоком шестерен, стопорным кольцом и внутренней обоймой роликового подшипника) промежуточный вал в картер коробки передач.
2. Вставьте собранный вторичный вал в картер коробки передач, снимите запорную втулку.
3. Установите (запрессуйте) задний подшипник вторичного вала с установленным на него стопорным кольцом. При запрессовке вторичного вала производите упор оправкой в торец шейки вала под ступицу синхронизатора. При запрессовке обратите внимание на правильность установки упорной шайбы шестерни I передачи.
4. Установите (запрессуйте) подсобранный первичный вал в картер коробки передач так, чтобы канавка под стопорное кольцо подшипника была утоплена в картер.
5. Установите промежуточный вал на место, вводя шестерни в зацепление.
6. Установите (запрессуйте) задний подшипник промежуточного вала с установленным на него стопорным кольцом до упора внутренней обоймы подшипника в торец вала и стопорного кольца в торец картера.
7. Установите наружную обойму переднего подшипника с сепаратором и роликами на передний конец промежуточного вала.
8. Закрепите задний подшипник промежуточного вала болтом с установленной на нем тарельчатой пружиной.
9. Поправьте первичный вал, чтобы канавка под стопорное кольцо вышла из картера коробки передач, установите стопорное кольцо и осадите первичный вал до упора стопорного кольца в картер.
10. Установите (запрессуйте) крышку переднего подшипника промежуточного вала до совпадения торцов крышки и картера.
11. Установите на передний торец картера прокладку так, чтобы вырез в ней совпадал с маслосливным отверстием.
12. Установите на первичный вал крышку подшипника так, чтобы маслосливной канал совпадал с вырезом в прокладке.
13. Закрепите крышку четырьмя болтами с пружинными шайбами. Под два левых болта установите скобу оттяжной пружины подшипника выключения сцепления.
14. Закрепите задний подшипник вторичного вала на валу с помощью упорного и стопорного колец.
15. Вставьте ось шестерни заднего хода в отверстие картера со стороны задней привалочной плоскости.
16. Вложите шестерню заднего хода в картер таким образом, чтобы ось входила в нее со стороны, противоположной канавке под вилку переключения.



4.2.1 Коробка передач УАЗ 3151


Рис. 3.48. Установка оси пpомежуточной шестеpни заднего хода: 1 – ось; 2 – пластина




17. Запрессуйте ось шестерни заднего хода до упора в картер согласно рис. 3.48.


Сборка механизма управления переключением передач автомобилей семейства УАЗ–3741



Сборку механизма производите в порядке, обратном разборке.



После сборки произведите регулировку механизма управления коробкой передач. Регулировку производите изменением длины горизонтальных – 8,11 (см. рис. 3.24) и вертикальных – 5, 14 тяг в следующем порядке:
1. Перед началом регулировки рычаг 9 установите в нейтральное положение (N), а рычаг 10 – в положение III–IV до упора в блокирующую пружину.
2. Рычаг 1 переключения передач поставьте в положение, соответствующее выбору передач I и II. В этом положении соедините и закрепите тяги выбора 8 и 14, не допуская подтягивания рычагов.
3. После этого рычаг I поставьте в положение, соответствующее выбору передач III и IV и также свободно подсоедините тяги переключения 5 и 11.
4. По окончании регулировки проверьте полноту включения передач. Для этого включите первую передачу и убедитесь, что тяги и рычаги не упираются в соседние детали. Такую же проверку произведите, включив задний ход. При этом обратите внимание на то, чтобы промежуточный рычаг 6 не упирался в поперечину рамы и брызговик. При включенном заднем ходе зазор между ними должен быть 2–3 мм.
