УАЗ-3151. Техническое обслуживание КП





В процессе эксплуатации проверяйте уровень масла и заменяйте его в сроки, предусмотренные таблицей смазывания.

При обнаружении течи выясните причину и неисправные детали замените (прокладки, заглушки и т.п.).

Периодически проверяйте крепление коробки передач, а также крепление и регулировку механизма управления коробкой на автомобилях семейства УАЗ–3741.

Момент затяжки болтов и гаек крепления коробки передач к картерам сцепления и раздаточной коробки должен быть от 39 до 55 Н·м (4,0–5,6 кгс·м)

Порядок регулировки изложен в разделе «Ремонт». Сами коробки передач регулировок не имеют.



Ремонт



  Снятие коробки передач с автомобилей семейства УАЗ–31512



Снятие проводите в следующем порядке:

1. Слейте масло из коробки передач и раздаточной коробки.

2. Снимите крышку люка пола кузова над коробкой передач.

3. Снимите вилку выключения сцепления.

4. Снимите колпачковую масленку подшипника выключения сцепления и отсоедините от нее шланг смазки подшипника.

5. Снимите поперечину рамы, расположенную под стояночным тормозным механизмом.

6. Снимите рычаги переключения передач с коробки передач и раздаточной коробки (открытое отверстие в коробке передач закройте временной пробкой).

7. Поддержите двигатель снизу с помощью домкрата или другого устройства.

8. Отверните и разберите задние опоры подвески двигателя.

9. Отсоедините фланцы карданных валов.

10. Снимите рычаг стояночной тормозной системы.

11. Отсоедините гибкий вал спидометра.

12. Отверните четыре гайки крепления коробки передач к картеру сцепления.

13. Отведите коробку передач вместе с раздаточной коробкой (агрегат) назад до выхода первичного вала из картера сцепления.

14. Опустите агрегат вниз.

Установку агрегата на автомобиль производите в обратном порядке.



  Снятие коробки передач с автомобилей семейства УАЗ–3741



Снятие проводите в следующем порядке:

1. Слейте масло из коробки передач и раздаточной коробки.

2. Снимите вилку выключения сцепления.

3. Снимите колпачковую масленку подшипника выключения сцепления и отсоедините ее от шланга смазки подшипника.

4. Отсоедините тяги переключения передач от механизма переключения передач и раздаточной коробки.

5. Поддержите двигатель снизу с помощью домкрата или другого устройства.

6. Отверните и разберите задние опоры подвески двигателя.

7. Отсоедините фланцы карданных валов.

8. Отсоедините трос привода стояночного тормозного механизма.

9. Отсоедините гибкий вал спидометра.

10. Отверните четыре гайки крепления коробки передач к картеру сцепления.

11. Отведите агрегат назад до выхода первичного вала из картера сцепления.

12. Опустите агрегат вниз.

Установку агрегата на автомобиль производите в обратном порядке.



  Отсоединение коробки передач от раздаточной коробки



1. Установите агрегат вертикально на барабан стояночного тормозного механизма.

2. Включите в раздаточной коробке прямую передачу.

3. Отверните три гайки шпилек и два болта крепления коробки передач к раздаточной коробке.

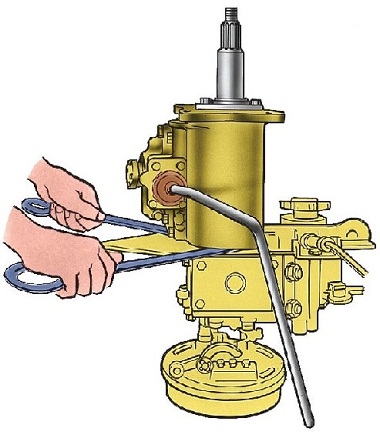

Рис. 3.15. Отсоединение коpобки пеpедач от pаздаточной коpобки

4. Поднимая коробку передач вверх, отсоедините ее от раздаточной коробки (рис. 3.15).

5. После снятия коробки передач на раздаточной коробке остается прокладка, пластина подвески, вторая прокладка и упорное кольцо подшипника промежуточного вала коробки передач.
