1-2. Hybridsystem

1

T

ryg

ghet och säkerhe

t

OM12L07SE

Bilden utgör endast ett förklarande exempel och kan skilja sig från de
verkliga delarna.

Hybridsystem, säkerhetsåtgärder

Var försiktig när du hanterar hybridsystemet eftersom det är ett
högspänningssystem (cirka max 650 V) såväl som delar som blir
extremt heta när hybridsystemet är i drift. Följ anvisningarna på
dekalerna som är fästa på bilen.

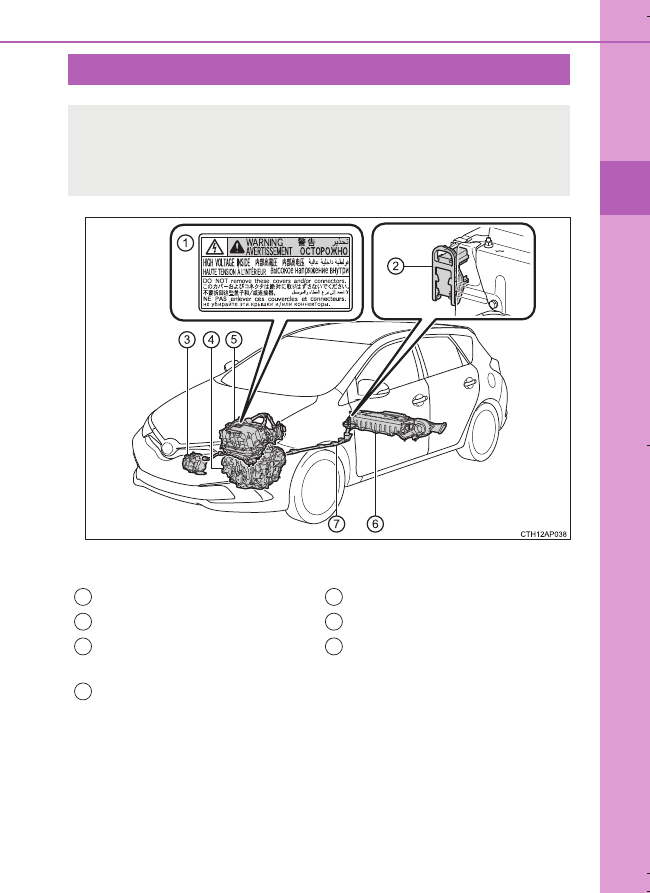

Varningsdekal
Servicekontakt
Kompressor till
luftkonditionering
Elmotor

Drivenhet
Hybridbatteri
Högspänningskablar (orange)

1
2
3

4

5
6
7

OM12L07SE_Auris_HV.book  Page 63  Tuesday, September 20, 2016  12:19 PM

64

1-2. Hybridsystem

OM12L07SE

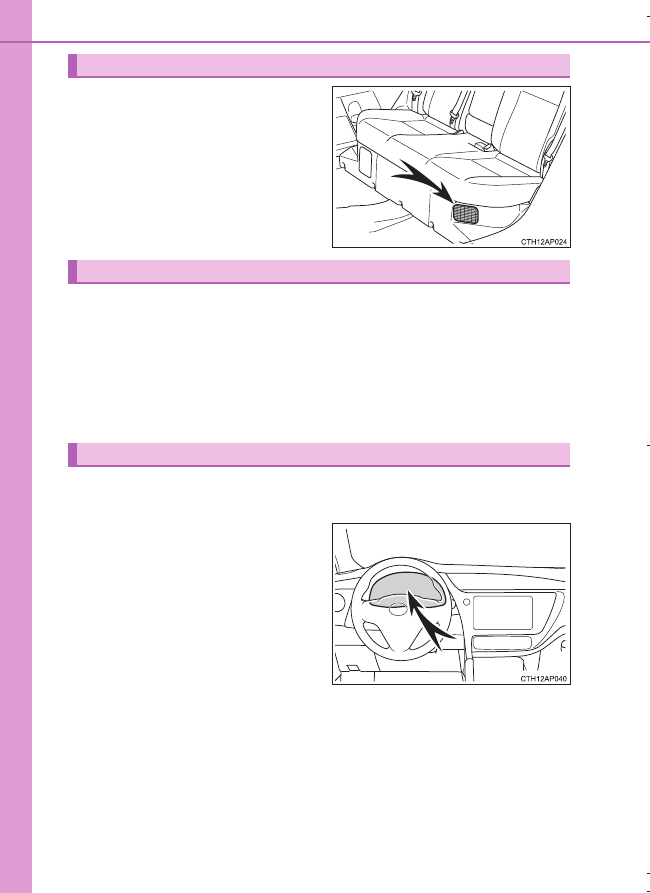

En luftventil är placerad på sidan
av baksätets vänstra nedre del för
kylning av hybridbatteriet. Om
ventilen blockeras kan hybridbat-
teriet överhettas vilket innebär att
batteriets effekt reduceras.

Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känner av en stöt som överskrider ett
visst gränsvärde. Om nödavstängningssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning för att starta om hybridsystemet.

Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informationsdisplayen, läs
meddelandet och följ anvisning-
arna. (



Sid. 440)

Hybridbatteri, luftinsugsventil

Avstängningssystem i nödsituationer

Hybridsystemet, varningsmeddelande

OM12L07SE_Auris_HV.book  Page 64  Tuesday, September 20, 2016  12:19 PM

65

1-2. Hybridsystem

1

T

ryg

ghet och säkerhe

t

OM12L07SE

n

Om en varningslampa tänds, om ett varningsmeddelande visas, eller om
12-voltsbatteriet inte är anslutet

Hybridsystemet startar eventuellt inte. Försök i så fall att starta systemet igen.
Om ”READY”-indikatorn inte tänds ska du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.

n

Om du får slut på bränsle

Om bilen har fått slut på bränsle och hybridsystemet inte kan startas ska du
fylla på tillräckligt med bensin så att varningslampan för låg bränslenivå
(



Sid. 435) slocknar. Om bränslenivån i tanken är extremt låg kan ibland

hybridsystemet inte startas. (Standardmängden bränsle 8,1 L, när bilen står
på plant underlag. Denna volym kan variera om bilen står på sluttande underlag.
Fyll på extra bränsle om bilen står på en sluttning.)

n

Elektromagnetiska vågor

l

Högspänningsdelar och -kablar på hybridbilar innehåller elektromagnetiska
skydd och avger därför ungefär samma mängd elektromagnetiska vågor
som konventionella bensindrivna bilar eller hemelektronisk utrustning.

l

Din bil kan orsaka ljudstörningar i radiodelar som tillverkats av tredje part.

n

Hybridbatteri

Hybridbatteriet har begränsad livslängd. Hybridbatteriets livslängd kan
variera beroende på körstil och körförhållanden.

n

Försäkran om överensstämmelse

Denna modell uppfyller vätgasutsläpp enligt reglementet ECE100 (Säkerhet
beträffande batterier i elfordon).

OM12L07SE_Auris_HV.book  Page 65  Tuesday, September 20, 2016  12:19 PM

66

1-2. Hybridsystem

OM12L07SE

VARNING

n

Säkerhetsåtgärder högspänning

Denna bil har både likström (DC) och växelström (AC) med hög spänning
samt ett 12-voltssystem. Både likström och växelström är mycket farliga
och kan orsaka svåra brännskador eller elektriska stötar vilket kan leda till
svåra eller livshotande skador.

l

Du ska aldrig vidröra, ta isär, demontera eller byta ut högspänningskompo-
nenter, högspänningskablar eller deras anslutningar.

l

Hybridsystemet kan bli mycket varmt efter start eftersom det utnyttjar
högspänning. Var mycket försiktig med såväl högspänningen som den
höga temperaturen och lyd alltid texten på varningsdekalerna som är fästa
på bilen.

l

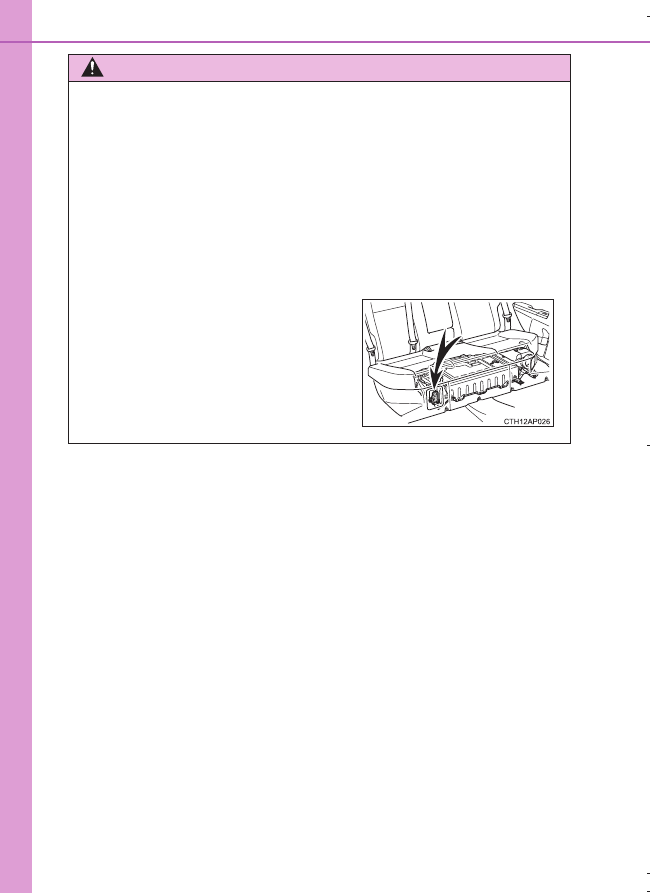

Försök aldrig att öppna inspektionsöpp-
ningen till servicekontakten som är place-
rad under baksätet. Servicekontakten,
som är en del av högspänningssystemet,
ska bara användas vid servicetillfällen.

OM12L07SE_Auris_HV.book  Page 66  Tuesday, September 20, 2016  12:19 PM

67

1-2. Hybridsystem

1

T

ryg

ghet och säkerhe

t

OM12L07SE

VARNING

n

Försiktighet vid bilolyckor

Om din bil har varit involverad i en olyckshändelse ska du observera följande
säkerhetsåtgärder för att minska risken för svåra eller livshotande skador:

l

Stanna bilen på en säker plats för att förhindra följdolyckor, ansätt parkerings-
bromsen, ändra till växelläge P och stäng av hybridsystemet. (



Sid. 142)

l

Rör aldrig högspänningskomponenter, kablar och anslutningsdon.

l

Rör aldrig elkablar som sticker ut utanför eller inne i bilen. Du kan få en
livsfarlig elektrisk stöt. Rör aldrig någon kabel i elsystemet.

l

Om vätska läcker ut från någon del av bilen får du inte röra vätskan. Det kan
vara starkt alkalisk elektrolyt från hybridbatteriet. Om du får vätska på huden
eller i ögonen ska du omedelbart skölja bort den med stora mängder vatten
eller, om möjligt, med borsyrelösning. Uppsök omedelbart läkare.

l

Om det skulle börja brinna i hybridbilen ska du lämna den snarast möjligt.
Använd aldrig en brandsläckare som inte är avsedd för elektrisk brand.
Även en liten mängd vatten kan vara farligt.

l

Om din bil måste bogseras ska det ske med framhjulen upplyfta från mar-
ken. Om hjulen, som är anslutna till elmotorn, är på marken under bogsering
kan motorn fortsätta att generera elektricitet. Det kan utgöra en brandfara.
(



Sid. 426)

l

Undersök noggrant marken under bilen. Om du upptäcker att vätska har
runnit ner på marken kan bränslesystemet vara skadat. Lämna bilen
snarast möjligt.

OM12L07SE_Auris_HV.book  Page 67  Tuesday, September 20, 2016  12:19 PM

68

1-2. Hybridsystem

OM12L07SE

VARNING

n

Hybridbatteri

l

Du ska aldrig sälja, ge bort eller anpassa hybridbatteriet. För att undvika
olyckshändelser ska hybridbatterier som tagits bort från ett skrotat fordon
samlas in genom en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Du ska inte avyttra batteriet på egen hand.
Om batteriet inte tas om hand på korrekt sätt kan följande inträffa vilket
kan leda till svåra eller livshotande skador:
• Hybridbatteriet kan skrotas eller slängas bort på olagligt sätt vilket blir

en miljöfara, eller också kan någon vidröra en högspänningskomponent
vilket resulterar i en elektrisk stöt.

• Hybridbatteriet är endast avsett att användas i din hybridbil. Om hybrid-

batteriet används utanför din bil, eller anpassas på något sätt, kan
olyckshändelser som exempelvis elstötar, värmeutveckling, rökutveckling,
explosion och elektrolytläckage uppstå.

När du säljer bilen vidare eller lämnar över din bil är risken för en olycka
extremt hög eftersom personen som tar emot bilen är eventuellt inte
medveten om dessa faror.

l

Om din bil skrotas utan att hybridbatteriet har demonterats finns det risk
för svåra elektriska stötar om högspänningsdelar, kablar eller respektive
anslutningsdon vidrörs. Om din bil behöver skrotas måste du låta en auk-
toriserad Toyota-återförsäljare, Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning ta hand om hybridbatteriet. Om
hybridbatteriet inte omhändertas på rätt sätt kan det orsaka svåra eller
livshotande skador på grund av elektriska stötar.

OM12L07SE_Auris_HV.book  Page 68  Tuesday, September 20, 2016  12:19 PM

69

1-2. Hybridsystem

1

T

ryg

ghet och säkerhe

t

OM12L07SE

OBSERVERA

n

Hybridbatteri, luftinsugsventil

l

Placera inga föremål som kan blockera luftinsugsventilen. Hybridbatteriet
kan överhettas och skadas.

l

Rengör luftinsugsventilen regelbundet för att undvika att hybridbatteriet
överhettas.

l

Blöt inte ner luftinsugsventilen och låt inga främmande ämnen komma in
i det eftersom det kan orsaka kortslutning och skada hybridbatteriet.

l

Förvara aldrig större vattenmängder i bilen som t.ex. vattenkylningsflaskor.
Om vatten spills på hybridbatteriet kan det skadas. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning kontrollera bilen.

OM12L07SE_Auris_HV.book  Page 69  Tuesday, September 20, 2016  12:19 PM

70

OM12L07SE

1-3. Stöldskydd

Indikeringslampan blinkar efter att
hybridsystemet stängts av för att
visa att systemet är i funktion.
Indikeringslampan slutar blinka
när startknappen har tryckts till
radioläge eller tändningsläge för att
indikera att systemet har stängts av.

n

Systemunderhåll

Bilen har ett underhållsfritt startspärrsystem.

n

Omständigheter som kan orsaka systemstörning

l

Om nyckelgreppet är i kontakt med ett metallföremål

l

Om nyckeln befinner sig i närheten av eller vidrör en nyckel till säkerhets-
systemet (nyckel med inbyggt transponderchip) i en annan bil

Startspärrsystem

Nycklarna till bilen har en inbyggd transponder som hindrar att
hybridsystemet startar om en nyckel inte är registrerad i bilens
inbyggda dator.
Låt aldrig nycklarna ligga kvar inne i bilen när du lämnar den.
Systemet är utformat att bidra till att förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.

OBSERVERA

n

Se till att systemet fungerar korrekt

Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller monteras bort.

OM12L07SE_Auris_HV.book  Page 70  Tuesday, September 20, 2016  12:19 PM

71

1-3. Stöldskydd

1

T

ryg

ghet och säkerhe

t

OM12L07SE

Larmet larmar, med ljus och ljud, när systemet känner av ett intrång.
Larmet utlöses i följande situationer när larmet är aktiverat:

l

En låst dörr låses upp eller öppnas på annat sätt än med den elek-
troniska låsfunktionen eller med fjärrkontrollen. (Dörrarna låses
automatiskt igen.)

l

Motorhuven är öppen.

l

Rörelsedetektorn känner av rörelser i bilen. (En inkräktare befinner
sig i bilen.)

l

Rutan på bakluckan knackas in eller går sönder.

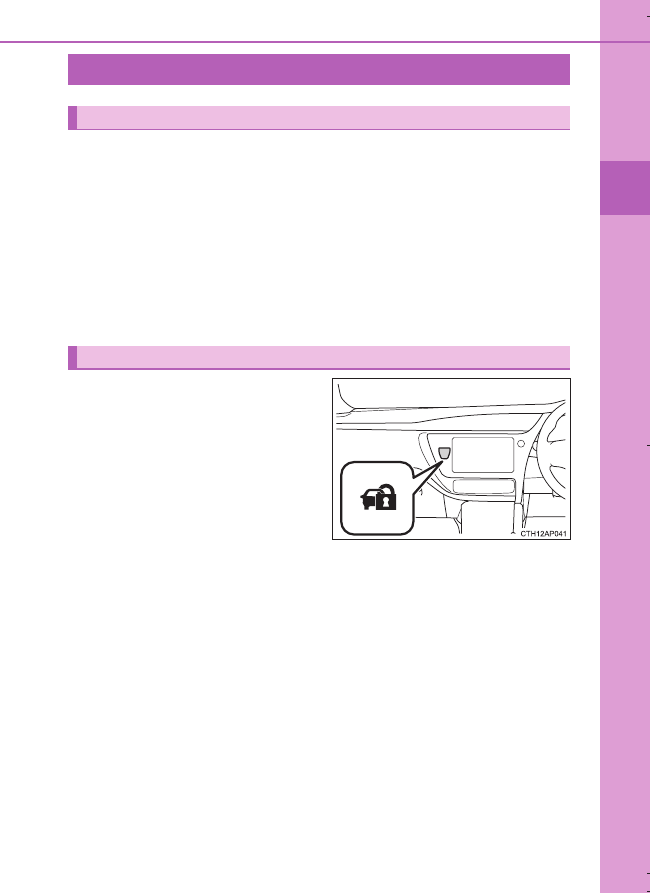

Stäng dörrarna och motorhuven och
lås alla dörrarna med låsfunktionen
eller fjärrkontrollen. Systemet aktive-
ras automatiskt efter 30 sekunder.

Indikeringslampan växlar från fast
till blinkande sken när systemet är
aktiverat.

Larm





: I förekommande fall

Larmet

Inställning av larmsystemet

OM12L07SE_Auris_HV.book  Page 71  Tuesday, September 20, 2016  12:19 PM

72

1-3. Stöldskydd

OM12L07SE

Gör något av följande för att avaktivera eller stänga av larmet:

l

Lås upp dörrarna med låsfunktionen eller fjärrkontrollen.

l

Starta hybridsystemet. (Larmet avaktiveras eller stängs av efter
några sekunder.)

n

Systemunderhåll

Bilen har ett underhållsfritt larmsystem.

n

Kontroller innan bilen låses

Kontrollera följande för att förhindra oväntad utlösning av larmet och stöld av
bilen:

l

Ingen befinner sig inne i bilen.

l

Fönstren är stängda innan larmet aktiveras.

l

Inga värdesaker eller andra personliga föremål är kvarlämnade i bilen.

Inaktivera eller stänga av larmet

OM12L07SE_Auris_HV.book  Page 72  Tuesday, September 20, 2016  12:19 PM

73

1-3. Stöldskydd

1

T

ryg

ghet och säkerhe

t

OM12L07SE

n

Utlösning av larmet

Larmet går igång i följande situationer:
(Om larmet stängs av inaktiveras larmsystemet.)

n

Larmaktiverad dörrlåsning

Beroende på situationen låses dörren eventuellt automatiskt för att förhindra
otillbörligt intrång i bilen i följande fall:

l

Om någon som är kvar i bilen låser upp dörren och larmet är aktiverat.

l

Om någon som är kvar i bilen låser upp dörren medan larmet är aktiverat.

l

Vid laddning eller byte av 12-voltsbatteriet

l

Dörrarna låses upp med nyckeln.

l

Någon inne i bilen öppnar en dörr eller
motorhuven.

l

Om 12-voltsbatteriet är urkopplat.

OBSERVERA

n

Se till att systemet fungerar korrekt

Försök inte modifiera eller montera bort systemet. Systemets funktion kan
inte garanteras om det modifieras eller monteras bort.

OM12L07SE_Auris_HV.book  Page 73  Tuesday, September 20, 2016  12:19 PM

74

1-3. Stöldskydd

OM12L07SE

Rörelsedetektorn känner av inkräktare eller rörelse inne i bilen. Om en
inkräktare, eller en rörelse, känns av går larmet igång.
Systemet är utformat för att försvåra och förhindra stöld av fordonet,
men innebär ingen garanti mot inbrott i bilen.

n

Ställa in rörelsedetektorn

Rörelsedetektorn ställs automatiskt in samtidigt med larmet. (



Sid. 71)

n

Bortkoppling av rörelsedetektor

Om du lämnar djur eller annat som rör sig inuti bilen ska du se till
att rörelsedetektorn stängs av innan du ställer in larmet eftersom
den reagerar på rörelser i bilen.

Tryck startknappen till avstängt läge.
Tryck på rörelsedetektorns
avstängningsknapp.

För att ställa in larmet med rörel-
sedetektorn urkopplad måste
larmet ställas in högst fem minu-
ter efter att sensorn kopplats ur.
Rörelsedetektorn återgår till
påslaget läge varje gång start-
knappen trycks till tändningsläge.

Rörelsedetektor

1
2

OM12L07SE_Auris_HV.book  Page 74  Tuesday, September 20, 2016  12:19 PM

75

1-3. Stöldskydd

1

T

ryg

ghet och säkerhe

t

OM12L07SE

n

Urkoppling och automatisk återinkoppling av rörelsedetektor

l

Larmet är fortfarande aktiverat även när rörelsedetektorn har kopplats ur.

l

När rörelsedetektorn är avstängd, kopplar du åter in den med en tryckning
på startknappen eller genom att dörrarna låses upp med den elektroniska
lås- och startfunktionen eller fjärrkontrollen.

l

Rörelsedetektorn kopplas åter in automatiskt när larmsystemet avaktiveras.

l

Rörelsesensorn aktiveras automatiskt om larmsystemet inte ställs in högst
fem minuter efter det att sensorn kopplats ur.

n

Faktorer beträffande rörelsedetektorns känslighet

Sensorn kan utlösa larmet i följande situationer:

l

Personer eller djur finns inne i bilen.

l

Ett fönster är öppet.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv

eller insekter inne i bilen

• Ultrasoniska vågor från apparater som

t.ex. rörelsedetektor i andra fordon

• Människor i rörelse utanför bilen

l

Lösa föremål finns inne i bilen, t.ex.
hängande tillbehör eller kläder på galge.

OM12L07SE_Auris_HV.book  Page 75  Tuesday, September 20, 2016  12:19 PM

76

1-3. Stöldskydd

OM12L07SE

l

Bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt.

l

Bilen utsätts för stötar, t.ex. orsakade av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.

l

Bilen är parkerad på en plats där starka
vibrationer eller starkt buller förekom-
mer, t.ex. i ett parkeringsgarage.

l

Is eller snö tas bort från bilen vilket orsa-
kar upprepade stötar eller vibrationer.

OBSERVERA

n

Säkerställa korrekt rörelsedetektorfunktion

l

Montering av andra tillbehör än original Toyotadelar, eller om föremål lämnas
mellan förarsätet och framsätespassagerarsätet kan avkänningsförmågan
minskas.

l

Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.

l

Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.

OM12L07SE_Auris_HV.book  Page 76  Tuesday, September 20, 2016  12:19 PM

77

2

Instrumentgrupp

OM12L07SE

2. Instrumentgrupp

Varnings- och

indikeringslampor ..............78

Instrument och mätare.........83
Informationsdisplay..............86
Energimonitor/

förbrukningsskärm .............95

OM12L07SE_Auris_HV.book  Page 77  Tuesday, September 20, 2016  12:19 PM

78

OM12L07SE

2. Instrumentgrupp

Enheterna som används på hastighetsmätaren och vissa indikatorer
kan variera beroende på marknad.

Varnings- och indikeringslampor

Varnings- och indikeringslamporna i instrumentgruppen och på
mittpanelen håller föraren informerad om status hos bilens olika
system.
Som förklaring visar bilden nedan samtliga varnings- och indi-
keringslampor som tänds.

OM12L07SE_Auris_HV.book  Page 78  Tuesday, September 20, 2016  12:19 PM
