Toyota Auris Hybrid (2017 year). Instruction in Swedish - part 5





79

2. Instrumentgrupp

OM12L07SE

2

Instru

me
ntgrupp

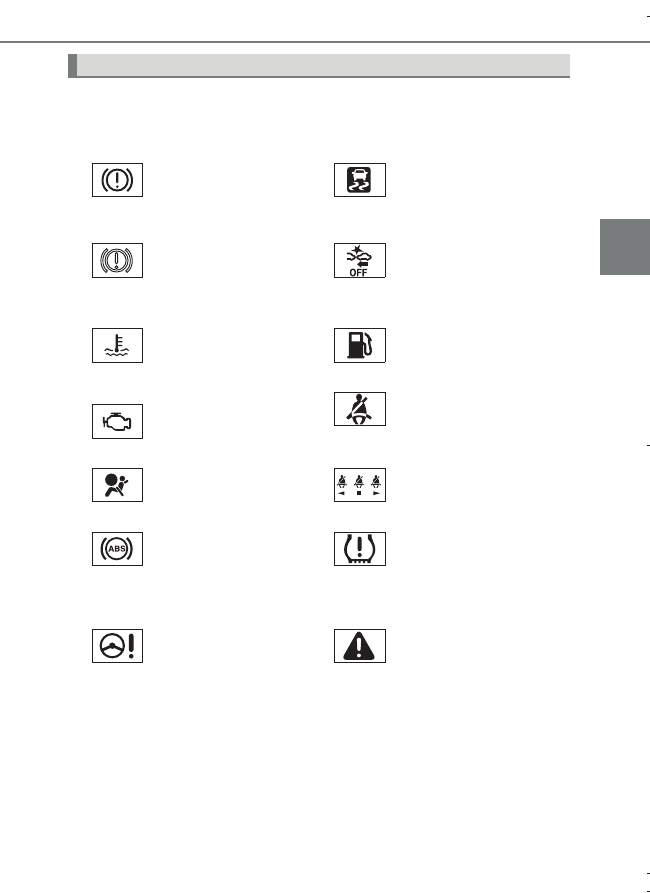

Varningslamporna informerar föraren om funktionsstörningar i något
av bilens system.

Varningslampor

*

1

(Röd)

Bromssystem, varnings-
lampa (

Sid. 433)

*

1

Slirindikeringslampa
(

Sid. 434)

*

1

(Gul)

Bromssystem, varnings-
lampa (

Sid. 433)

*

1, 2

(i förekom-

mande fall)

PCS, varningslampa
(

Sid. 435)

Hög kylvätsketempera-
tur, varningslampa
(

Sid. 433)

Låg bränslenivå, var-
ningslampa (

Sid. 435)

*

1

Funktionsstörning, indike-
ringslampa (

Sid. 434)

Förarens och framsätes-
passagerarens säkerhets-
bälte, påminnelselampa
(

Sid. 435)

*

1

Krockkuddesystem,
varningslampa
(

Sid. 434)

*

3

Säkerhetsbälte i baksä-
tet, påminnelselampor
(

Sid. 436)

*

1

ABS, varningslampa
(

Sid. 434)

*

1

(i förekom-

mande fall)

Däcktryck, varningslampa
(

Sid. 436)

*

1

Elektriskt servostyrnings-
system, varningslampa
(

Sid. 434)

*

1

Huvudvarningslampa
(

Sid. 436)

OM12L07SE_Auris_HV.book  Page 79  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

80

2. Instrumentgrupp

OM12L07SE

*

1

: Lamporna tänds när startknappen är i tändningsläge för att indikera att

systemkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.

*

2

: Lampan blinkar för att indikera en funktionsstörning.

*

3

: Den här lampan tänds på mittpanelen.

OM12L07SE_Auris_HV.book  Page 80  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

81

2. Instrumentgrupp

OM12L07SE

2

Instru

me
ntgrupp

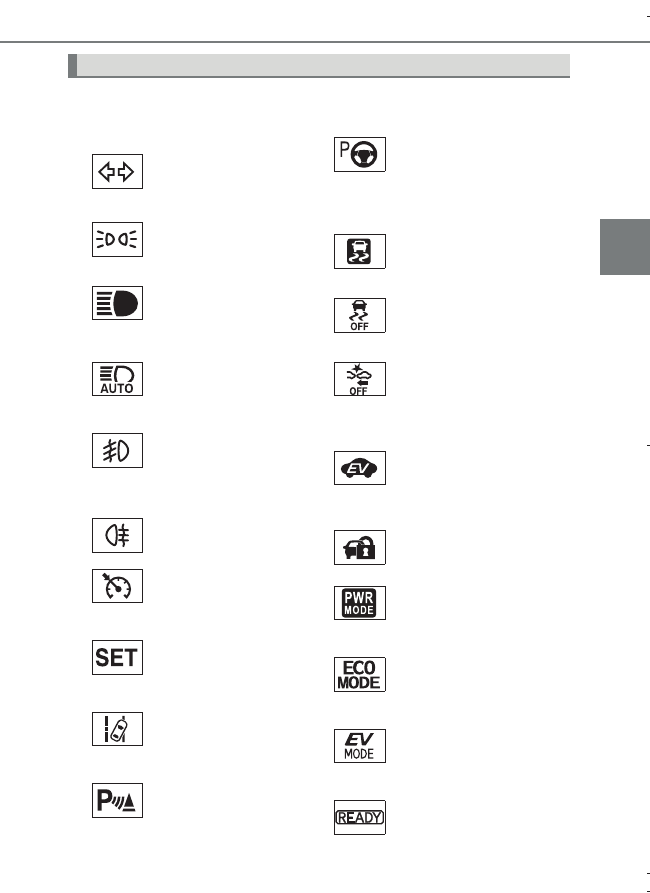

Indikeringslamporna håller föraren informerad om statusen i bilens
olika system.

Indikeringslampor

Körriktningsvisare
(

Sid. 179)

(i förekom-

mande fall)

Simple-IPA, indikerings-
lampa (

Sid. 242)

Bakljus, indikeringslampa
(

Sid. 181)

*

1, 2

Slirindikeringslampa
(

Sid. 257)

Helljus, indikeringslampa
(

Sid. 181)

*

1

VSC OFF, indikerings-
lampa (

Sid. 257)

*

1

(i förekom-

mande fall)

Automatiskt helljus,
indikeringslampa
(

Sid. 221)

*

1

(i förekom-

mande fall)

PCS, varningslampa
(

Sid. 206)

(i förekom-

mande fall)

Dimljus fram, indikerings-
lampa (

Sid. 187)

EV, indikeringslampa
(

Sid. 169)

Dimljus bak, indikerings-
lampa (

Sid. 187)

*

3

Stöldskyddssystem,
indikeringslampa
(

Sid. 70, 71)

(i förekom-

mande fall)

Farthållare, indikerings-
lampa (

Sid. 230)

”Power”-läge, indikerings-
lampa (

Sid. 174)

(i förekom-

mande fall)

Farthållare ”SET”,
indikeringslampa
(

Sid. 230)

”ECO MODE”, indike-
ringslampa (

Sid. 174)

(i förekom-

mande fall)

LDA (Körfilsvarning),
indikeringslampa
(

Sid. 216)

Körläge EV, indikerings-
lampa (

Sid. 169)

(i förekom-

mande fall)

Toyotas system
för parkeringsassistans,
indikeringslampa
(

Sid. 235)

”READY”, indikerings-
lampa (

Sid. 163)

OM12L07SE_Auris_HV.book  Page 81  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

82

2. Instrumentgrupp

OM12L07SE

*

1

: Lamporna tänds när startknappen är i tändningsläge för att indikera att

systemkontroll utförs. De släcks när hybridsystemet startas, eller efter några
sekunder. Om en lampa inte tänds, eller om en lampa inte släcks, kan en
störning ha uppstått i ett system. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning kontrollera bilen.

*

2

: Lampan blinkar för att visa att systemet är i funktion.

*

3

: Den här lampan tänds på mittpanelen.

*

4

: Om utetemperaturen är högst 3 °C blinkar indikeringslampan i cirka

10 sekunder och lyser sedan med fast sken.

*

4

Låg utetemperatur,
indikeringslampa
(

Sid. 88)

Växellägen, indikerings-
lampor (

Sid. 171)

*

1, 3

”PASSENGER AIR BAG”,
indikeringslampa
(

Sid. 42)

VARNING

n

Om en varningslampa i säkerhetssystemet inte tänds

Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Om detta skulle inträffa, ska du omedelbart låta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera bilen.

OM12L07SE_Auris_HV.book  Page 82  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

83

2. Instrumentgrupp

OM12L07SE

2

Instru

me
ntgrupp

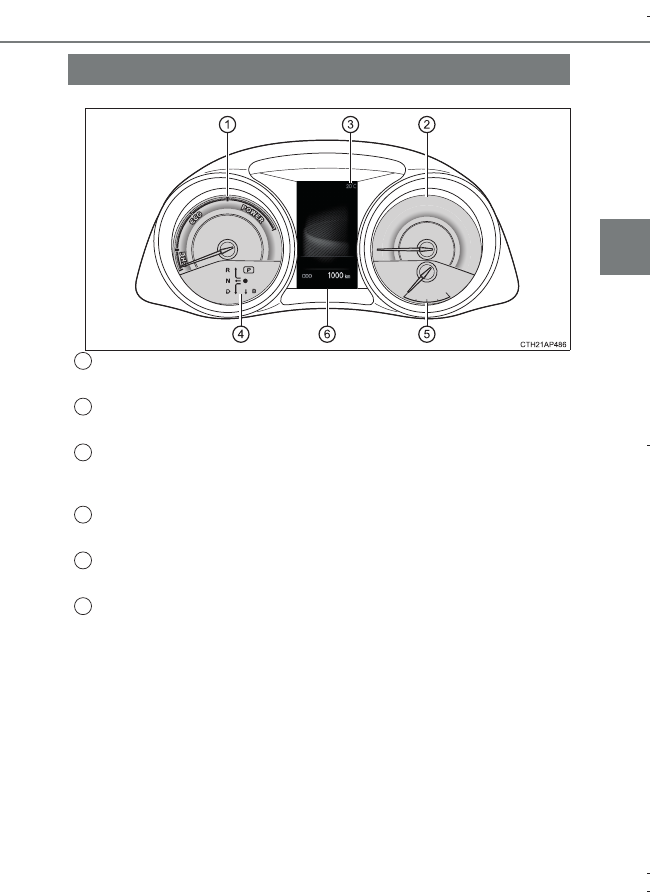

Hybridsystem, indikeringslampa

Visar hybridsystemets uteffekt eller regenereringsnivå (

Sid. 84)

Hastighetsmätare

Visar bilens hastighet.

Utvändig temperatur

Displayen visar temperaturer från –40 °C till 50 °C. Indikeringslampan för
låg utetemperatur tänds när utetemperaturen är 3 °C eller lägre.

Indikeringslampor för växellägen

Visar växelläget. (

Sid. 171)

Bränslemätare

Visar bränslemängden i tanken.

Informationsdisplay

Sid. 86

Instrument och mätare

1

2

3

4

5

6

OM12L07SE_Auris_HV.book  Page 83  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

84

2. Instrumentgrupp

OM12L07SE

n

Mätarna och displayen tänds när

Startknappen är i tändningsläge.

n

Utetemperatur, display

l

I följande situationer visas inte alltid korrekt utetemperatur, eller visningen
kan ta längre tid än normalt att uppdateras.
• När bilen står stilla, eller vid körning i låg hastighet (under 15 km/tim)
• Vid plötslig förändring av utetemperaturen (vid körning in i/ut ur garage

eller tunnel etc.)

l

Om ”



” visas hela tiden kan en funktionsstörning ha uppstått i systemet.

Kör bilen till en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verksamhet med motsvarande kvalifikationer och utrustning.

n

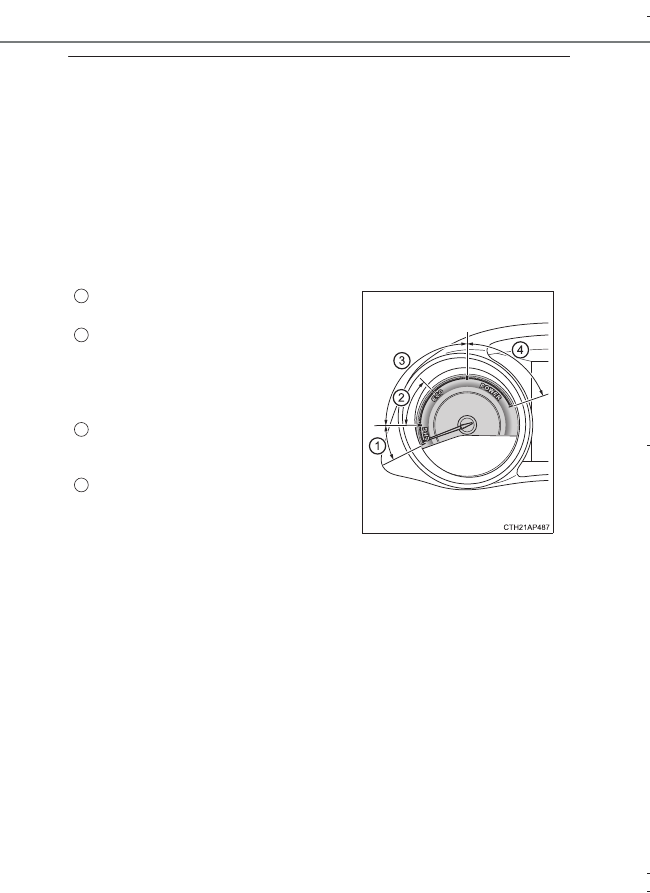

Hybridsystem, indikeringslampa

l

När indikeringen håller sig inom Eco-området uppnås mer miljövänlig körning.

l

Laddningsområdet indikerar regenereringsstatus

*

. Regenererad energi

används till att ladda hybridbatteriet.

*

: I denna instruktionsbok avser ”regenerering” den omvandling av energi

som skapas av bilens rörelse till elektrisk energi.

n

Motorns varvtal

På hybridbilar kontrolleras motorns varvtal med precision för att bidra till att
förbättra bränsleeffektiviteten och reducera avgasutsläpp etc.
Det finns tillfällen när varvtalet som visas kan variera även när bilens status
och körförutsättningarna är desamma.

Laddningsområde
Visar regenerativ laddning.
Hybrid-Eco-område
Visar att bensinmotorn inte används
särskilt ofta.
Bensinmotorn stannar automatiskt och
startar på nytt under olika förhållanden.
Eco-område
Visar att bilen körs på ett miljövänligt
sätt.
Power-område
Visar att det miljövänliga intervallet
överträds (i samband med körning där
full kraft behövs)

1

2

3

4

OM12L07SE_Auris_HV.book  Page 84  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

85

2. Instrumentgrupp

OM12L07SE

2

Instru

me
ntgrupp

OBSERVERA

n

Undvik att motorn och dess komponenter skadas

Om varningslampan för hög kylarvätsketemperatur visas är motorn eventuellt
för varm. I så fall ska du omedelbart stanna på en säker plats och kontrollera
hybridsystemet när det har svalnat helt.
(

Sid. 485)

OM12L07SE_Auris_HV.book  Page 85  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

86

2. Instrumentgrupp

OM12L07SE

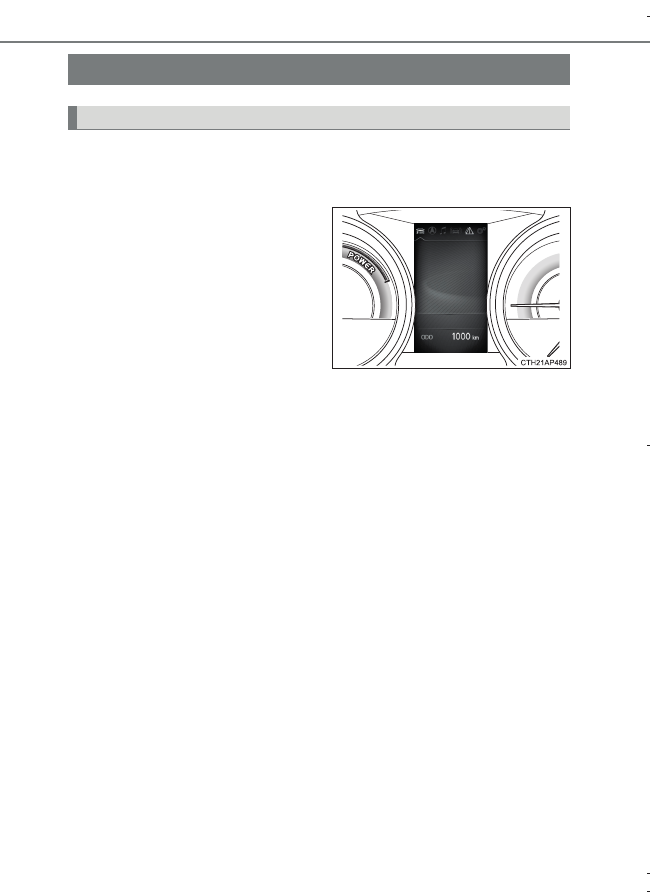

Informationsdisplayen förser föraren med körrelaterade data av olika
slag, t.ex. aktuell utetemperatur. Informationsdisplayen kan även
användas till att visa displayinställningar, och andra inställningar.

l

Utetemperatur (

Sid. 83)

l

Snabbmeny
I vissa situationer visas en ett
varningsmeddelande eller ett
systems driftsstatus tillfälligt på
informationsdisplayen.
På vissa modeller: Snabbme-
nyn kan ställas in på påslaget
eller avstängt läge.
(

Sid. 92)

l

Färdinformation (

Sid. 88)

Visar följande funktioner:

• Vägmätare
• Trippmätare

Informationsdisplay

Informationsinnehåll

OM12L07SE_Auris_HV.book  Page 86  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

87

2. Instrumentgrupp

OM12L07SE

2

Instru

me
ntgrupp

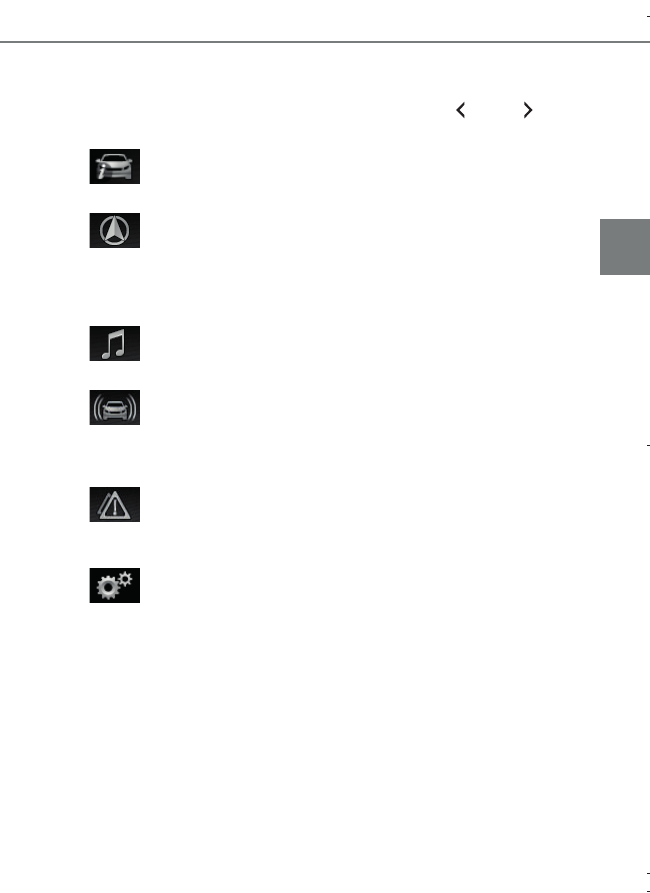

l

Menysymboler (

Sid. 89)

Välj en menysymbol för att se dess innehåll.
För att visa menysymbolerna, tryck på knappen

 eller

 på

ratten.

Körinformation (

Sid. 90)

Välj för att visa olika körrelaterade data.

Display länkad till navigationssystem (i förekommande fall)

Välj för att visa följande information som är länkad till navigationssys-
temet.

• Ruttvägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)

Display länkad till ljudanläggningen (i förekommande fall)

Välj för att kunna välja ljudkälla eller spår på mätaren med kontrollerna.

Förarassistanssystem (i förekommande fall)

Välj för att visa driftsstatus för följande system

• LDA (Körfilsvarning) (

Sid. 216)

• RSA (Road Sign Assist) (

Sid. 225)

Varningsmeddelande, display (

Sid. 440)

Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av.

Inställningar, display (

Sid. 92)

Välj för att ändra inställningarna för rattkontrollerna och andra inställningar.

OM12L07SE_Auris_HV.book  Page 87  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

88

2. Instrumentgrupp

OM12L07SE

u

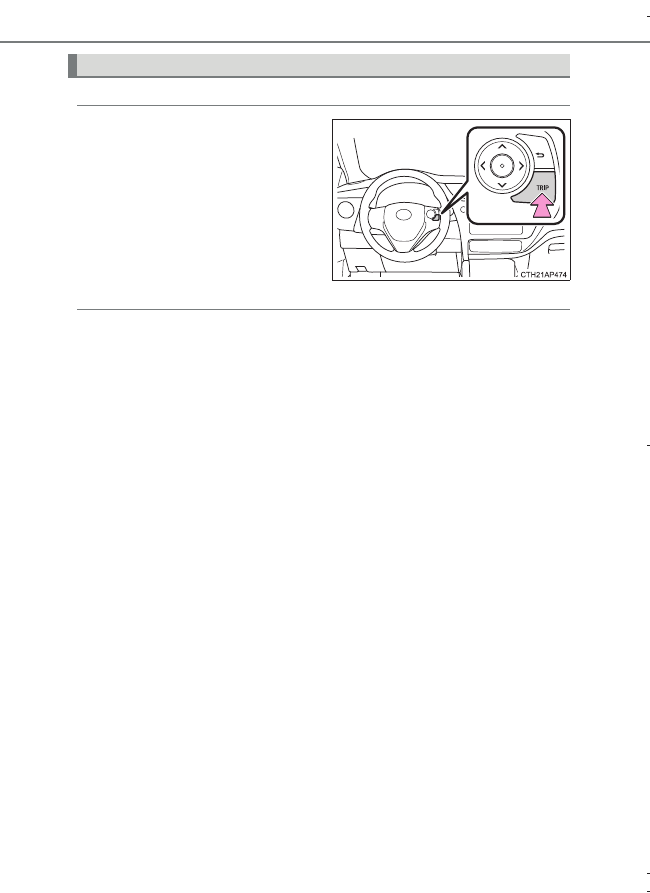

Ändra displayen

Ändra visad funktion genom att
trycka på knappen ”TRIP”.

För varje gång knappen trycks
in ändras den visade funktionen.

u

Funktioner som visas

n

Vägmätare

Visar bilens totala körsträcka.

n

Trippmätare A/trippmätare B

Visar bilens körsträcka sedan den senaste nollställningen av mätaren.
Trippmätarna A och B kan användas för att registrera och visa olika
distanser oberoende av varandra.

Nollställ genom att visa displayen för önskad trippmätare och hålla
knappen ”TRIP” intryckt.

Trippinformation

OM12L07SE_Auris_HV.book  Page 88  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

89

2. Instrumentgrupp

OM12L07SE

2

Instru

me
ntgrupp

u

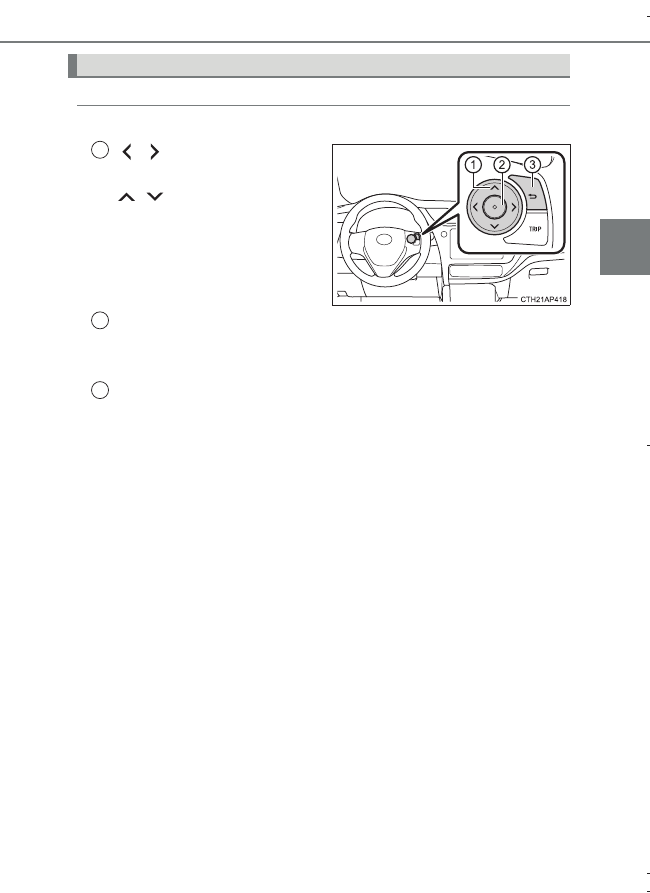

Använda de rattmonterade kontrollerna

Informationsdisplayen hanteras med de rattmonterade kontrollerna.

: Visa menysymboler/

välja menysymboler

: Ändra visad funk-

tion, skrolla uppåt/
nedåt på skärmen
och flytta markören
uppåt/nedåt

Tryck: Bekräfta/Ställ in
Tryck och håll knappen
intryckt: Nollställ
Återgå till föregående skärm

Menysymboler

1

2

3

OM12L07SE_Auris_HV.book  Page 89  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

90

2. Instrumentgrupp

OM12L07SE

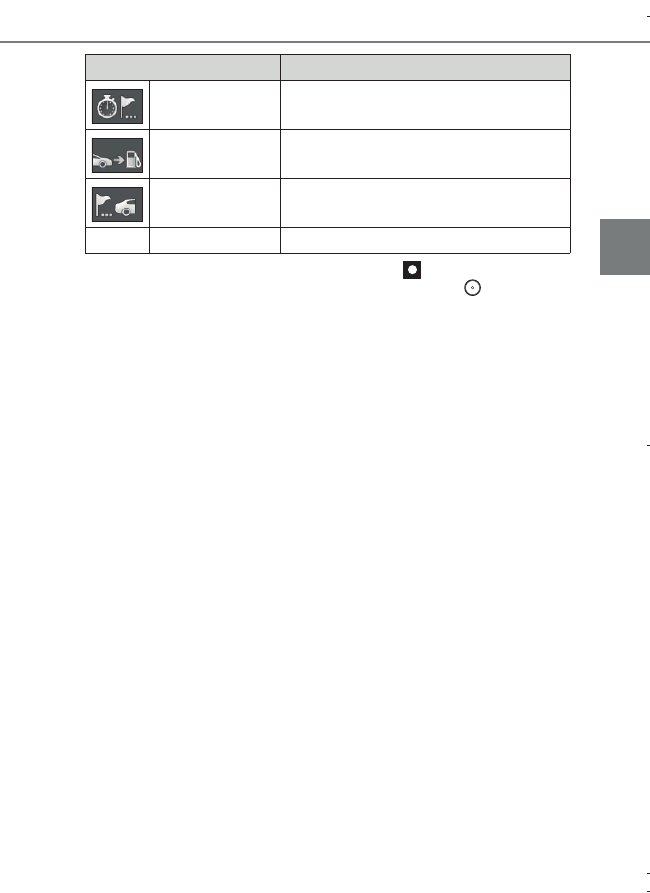

u

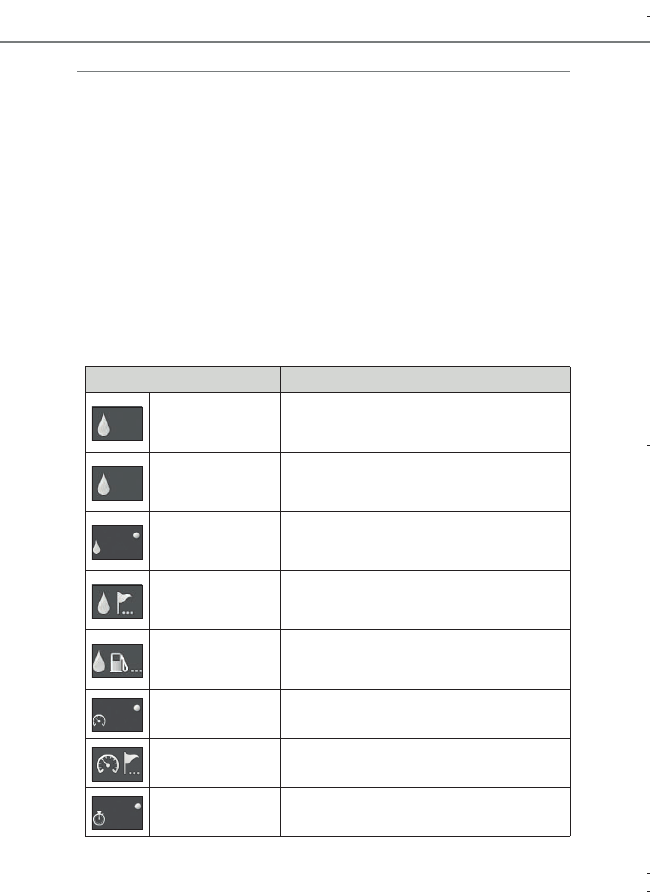

Körinformation

n

Körinformation 1/Körinformation 2/Körinformation 3

Visa körinformation som exempelvis:

l

Körinformation 1

• Aktuell bränsleförbrukning (mätarvisning)
• Genomsnittlig bränsleekonomi (efter nollställning)

l

Körinformation 2

• Avstånd (räckvidd)
• Medelhastighet (efter nollställning)

l

Körinformation 3

• Genomsnittlig bränsleekonomi (efter start)
• Avstånd (efter start)

Funktioner som visas (listade nedan) kan ändras på inställningsdis-
playen. (

Sid. 92)

Detalj

Innehåll

Aktuell bränsleför-
brukning
(mätarvisning)

Visar den aktuella bränsleförbrukningen på
en mätare

Aktuell bränsleför-
brukning
(numerisk visning)

Använd värdet för den genomsnittliga bräns-
leförbrukningen som visas som referens.

Genomsnittlig
bränsleekonomi
(efter nollställning)

Visar genomsnittlig bränsleförbrukning sedan
skärmen nollställdes

*

1, 2

Genomsnittlig
bränsleekonomi
(efter start)

Visar genomsnittlig bränsleförbrukning
sedan motorn startades

*

2

Genomsnittlig
bränsleekonomi
(efter tankning)

Visar genomsnittlig bränsleförbrukning sedan
tankning

*

2, 3

Medelhastighet
(efter nollställning)

Visar bilens medelhastighet sedan skärmen
nollställdes

*

1

Medelhastighet
(efter start)

Visar bilens genomsnittliga hastighet sedan
motorn startades

Förfluten tid
(efter nollställning)

Visar förfluten tid sedan skärmen nollställdes

*

1

OM12L07SE_Auris_HV.book  Page 90  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

91

2. Instrumentgrupp

OM12L07SE

2

Instru

me
ntgrupp

*

1

: Värden som kan nollställas visas med en cirkel (

)

 i övre högra hörnet.

För nollställning, visa önskad funktion och håll knappen

 intryckt. Om

båda visade funktionerna kan nollställas visas en skärm med ett urval.

*

2

: Använd den visade genomsnittliga bränsleförbrukningen som referens.

*

3

: Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte

displayen.
Stäng av motorn medan du tankar bilen. Displayen uppdateras eventuellt
inte om bilen tankas utan att startknappen har tryckts till avstängt läge.

*

4

: Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning. Därför

kan den verkliga körsträckan skilja sig från den som visas.

n

Energimonitor

Sid. 95

n

Digital hastighetsmätare

Visar bilens hastighet numeriskt.

Förfluten tid
(efter start)

Visar förfluten tid sedan motorn startades

Avstånd
(räckvidd)

Visar räckvidden på återstående bränsle

*

3, 4

Avstånd
(efter start)

Visar körd sträcka sedan bilen startades

Ingen information

Ingen visning

Detalj

Innehåll

OM12L07SE_Auris_HV.book  Page 91  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

92

2. Instrumentgrupp

OM12L07SE

u

Display för inställningar

n

 LDA (Körfilsvarning), varningens känslighet (i förekom-

mande fall)

LDA-varningens känslighet kan ställas in på 2 olika nivåer.

n

 Toyotas parkeringssensor (i förekommande fall)

Välj för att aktivera/inaktivera sensorerna i Toyotas parkeringsassis-
tans.

n

 RSA (Road Sign Assist) (i förekommande fall)

Välj för att aktivera/inaktivera RSA-systemet.

n

 Rattmonterade kontroller, ljusstyrka

Välj för att justera ljusstyrkan i rattkontrollerna i mörkerläge

*

.

*

: Mörkerläge:

Sid. 93

n

 Övriga inställningar

Välj för att ändra följande inställningar:

l

 RSA (Road Sign Assist), inställning (i förekommande fall)

• Metod för meddelande (för hög hastighet/andra varningar)

Välj för att ändra metoden för meddelande av följande varningar
till inget meddelande/endast display/display och summerton.
För hög hastighet:
Varnar föraren om bilen överskrider hastighetsgränsen som
visas på skylten på informationsdisplayen.
Övriga varningar:
Varnar föraren om systemet känner av att din bil gör en omkör-
ning där en skylt med omkörningsförbud visas på informations-
displayen.

• Meddelande om alltför hög hastighet

Välj för att ställa in hastighetsnivån när varningen för alltför hög
hastighet ska visas med en skylt på informationsdisplayen.

l

Enhet
Välj för att ändra måttenheten som visas på informationsdisplayen.

l

 EV, indikeringslampa

Välj för att ställa in EV-indikatorn på påslaget eller avstängt läge.

OM12L07SE_Auris_HV.book  Page 92  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

93

2. Instrumentgrupp

OM12L07SE

2

Instru

me
ntgrupp

l

Körinformation 1/Körinformation 2/Körinformation 3
Välj högst 2 funktioner för visning på skärmen Körinformation 1,
Körinformation 2 respektive Körinformation 3. (

Sid. 90)

l

Snabbmeny
Välj för att ställa in visning av följande snabbdisplayer på/av.

• Visning av inkommande samtal i handsfree-systemet (i före-

kommande fall)

• Vägledningsdisplay för system som är länkat till navigations-

systemet (i förekommande fall)

l

Nollställning
Välj för att kunna nollställa mätardisplayernas inställningar.
(

Sid. 509)

n



Språk

Välj för att ändra språket på displayen.

n

Kontrollernas ljusstyrka (dagläge och mörkerläge)

l

Kontrollernas ljusstyrka ändras mellan dagläge och mörkerläge.

Modeller utan automatisk strålkastarinställning

• Dagläge: När bakljusen är släckta
• Mörkerläge: När bakljusen är tända

Modeller med automatisk strålkastarinställning

• Dagläge: När bakljusen är släckta eller när bakljusen är tända men

omgivningen är ljus

• Mörkerläge: När bakljusen är tända och omgivningen är mörk

l

I mörkerläge minskas ljusstyrkan något om kontrollerna inte är inställda på
maximal ljusstyrka.

n

Avstängning av inställningsdisplay

l

Under körning kan informationsdisplayen inte ändras till inställningsläge.
Stanna omedelbart på en säker plats innan inställningarna ändras.

l

Vid följande tillfällen kan vissa funktioner på inställningsdisplayen tillfälligt
avbrytas.
• Om ett varningsmeddelande visas på informationsdisplayen
• Om bilen kommer i rörelse

OM12L07SE_Auris_HV.book  Page 93  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------

94

2. Instrumentgrupp

OM12L07SE

n

Vid bortkoppling eller inkoppling av 12-voltsbatteriet

Körinformationsdata nollställs.

n

LCD-skärm

Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.

n

Stänga av displayen

När startknappen stängs av visas följande information om innevarande färd
tillfälligt på informationsdisplayen.

l

Förfluten tid (efter start)

l

Avstånd (efter start)

l

Genomsnittlig bränsleekonomi (efter start)

VARNING

n

Varning för bruk under körning

l

Var extra uppmärksam på säkerheten i omgivningen kring bilen medan du
använder informationsdisplayen under körning.

l

Titta inte oavbrutet på informationsdisplayen under körning eftersom du
kan missa att se fotgängare, föremål på vägen, etc, framför bilen.

n

Säkerhetsåtgärder vid inställning av skärmen

Eftersom hybridsystemet måste vara igång medan displayen ställs in bör du
se till att bilen är parkerad på en plats med bra ventilation. I ett slutet utrymme,
som ett garage, kan avgaser och skadlig kolmonoxid (CO) ansamlas och
tränga in i bilen. Det kan leda till dödsfall eller utgöra en allvarlig hälsorisk.

OBSERVERA

n

Informationsdisplayen vid låg temperatur

Låt kupén värmas upp innan du börjar använda LCD-skärmen. Om det är
mycket kallt kan informationsdisplayen vara långsam och bildväxlingen kan
ta längre tid.

n

Medan displayen ställs in

För att undvika att 12-voltsbatteriet laddas ur ska hybridsystemet vara i
gång medan displayen ställs in.

OM12L07SE_Auris_HV.book  Page 94  Tuesday, September 20, 2016  12:19 PM

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     3      4      5      6     ..
