7-3. Tareas de mantenimiento que puede hacer usted mismo

AURIS HV Touring Sports_ES (OM12L21S)



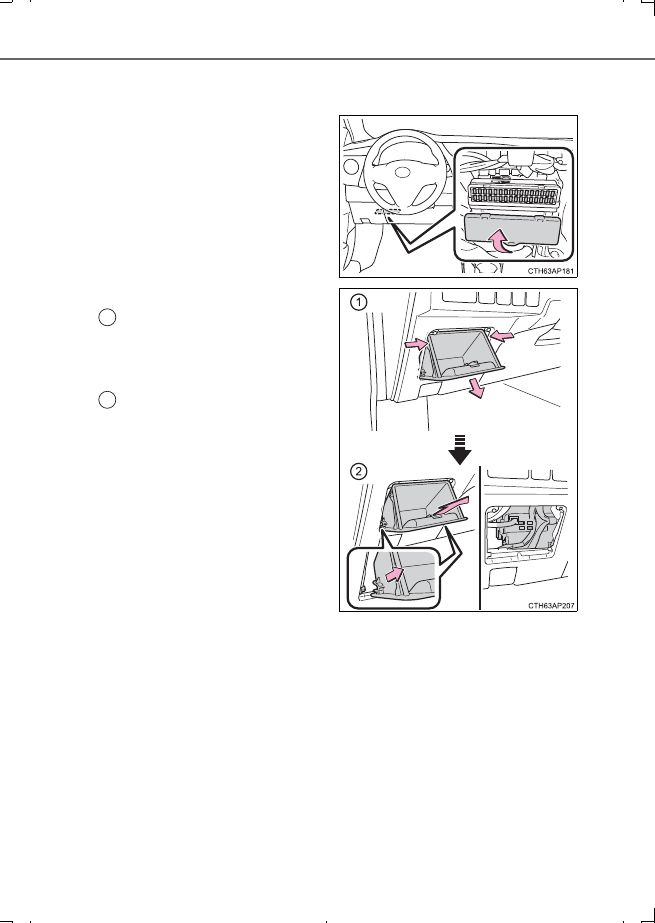

Debajo del tablero de instrumentos del lado del conductor (vehículos con
dirección a la izquierda)

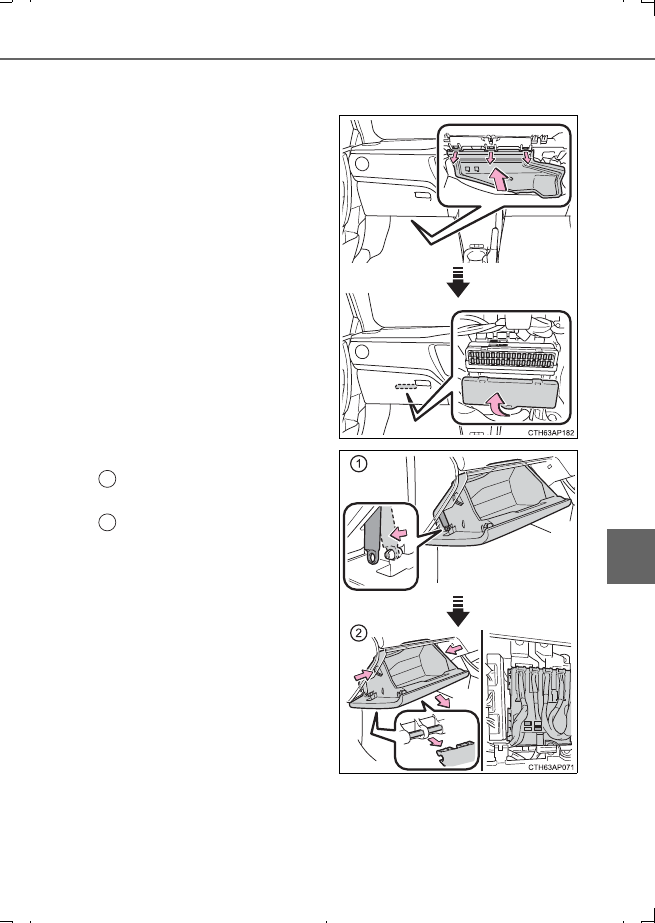

Tipo A:

Saque la tapa.

Tipo B:

Abra la caja auxiliar. Presione
cada uno de los lados de la caja
auxiliar para desenganchar los
agarres superiores.

Saque la caja auxiliar y desen-
ganche los agarres inferiores.

1

2

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  472 ページ  ２０１６年６月２８日　火曜日　午後９時８分

473

7-3. Tareas de mantenimiento que puede hacer usted mismo

7

Mantenimiento y cuidados

AURIS HV Touring Sports_ES (OM12L21S)



Debajo del tablero de instrumentos del lado del pasajero (vehículos con
dirección a la derecha)

Tipo A:

Retire la cubierta y la tapa.

Tipo B:

Abra la guantera. Extraiga el
amortiguador.

Empuje hacia dentro los latera-
les de la guantera para desen-
ganchar los agarres superiores.
A continuación, saque la guan-
tera y desenganche los agarres
inferiores.

1

2

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  473 ページ  ２０１６年６月２８日　火曜日　午後９時８分

474

7-3. Tareas de mantenimiento que puede hacer usted mismo

AURIS HV Touring Sports_ES (OM12L21S)

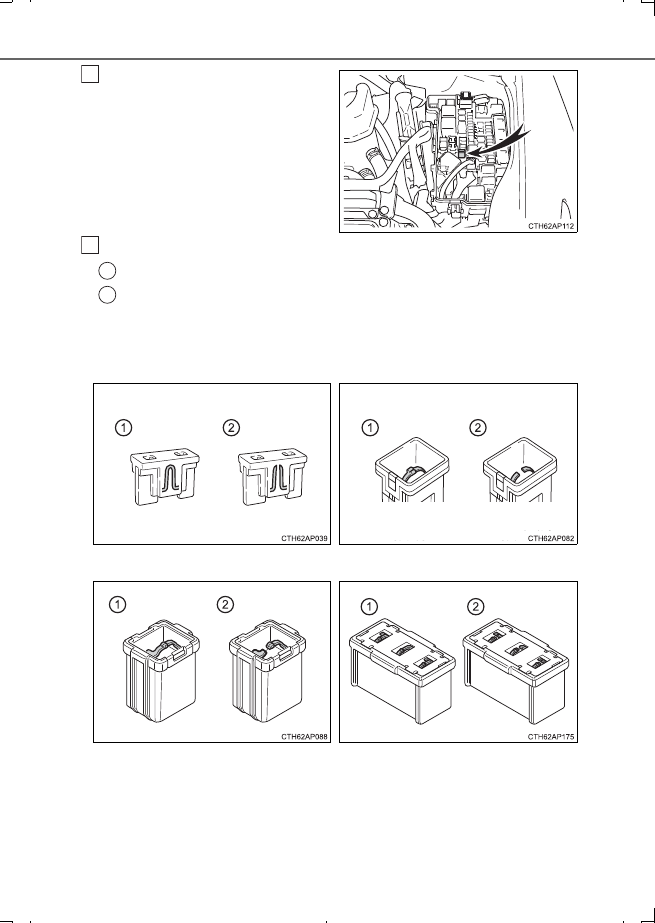

Extraiga el fusible con la herra-
mienta extractora.

Sólo se pueden retirar los fusibles tipo
A utilizando la herramienta extractora.

Verifique si el fusible se ha fundido.

Fusible normal

Fusible fundido

Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá
consultar el amperaje en la tapa de la caja de fusibles.

3

4

1
2



Tipo A



Tipo B



Tipo C



Tipo D

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  474 ページ  ２０１６年６月２８日　火曜日　午後９時８分

475

7-3. Tareas de mantenimiento que puede hacer usted mismo

7

Mantenimiento y cuidados

AURIS HV Touring Sports_ES (OM12L21S)

■

Después de cambiar un fusible

●

Si después de cambiar el fusible siguen sin encenderse las luces, es posible que
tenga que cambiar la bombilla. (



P. 476)

●

Si el fusible cambiado se vuelve a fundir, acuda a un concesionario o taller Toyota
autorizado, o a otro profesional con la cualificación y el equipo necesarios, para que
revisen el vehículo.

■

En caso de sobrecarga en un circuito

Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no
resulte dañado.

■

Al sustituir las bombillas

Toyota recomienda el uso de productos originales de Toyota diseñados para este
vehículo. Debido a que algunas bombillas están conectadas a circuitos cuya función
es la de evitar sobrecargas, los componentes que no sean originales o no estén dise-
ñados para este vehículo podrían no funcionar.

ADVERTENCIA

■

Para evitar averías en el sistema e incendios en el vehículo

Respete las siguientes precauciones.
En caso contrario, podrían producirse daños en el vehículo y probablemente lesio-
nes o un incendio.

●

No utilice nunca un fusible de mayor amperaje que el indicado ni utilice ningún otro
objeto en lugar de un fusible.

●

Utilice siempre fusibles originales de Toyota o equivalentes.
No cambie nunca un fusible por un cable, aunque sea de forma temporal.

●

No modifique los fusibles ni las cajas de fusibles.

■

Caja de fusibles cerca de la unidad de control de potencia

No compruebe ni cambie los fusibles ya que existen partes con alta tensión y
cableado cerca de la caja de fusibles.
Hacerlo puede causar descargas eléctricas, con el consiguiente resultado de sufrir
lesiones graves o mortales.

AVISO

■

Antes de cambiar los fusibles

Lleve el vehículo cuanto antes a un concesionario o taller Toyota autorizado, o a otro
profesional con la cualificación y el equipo necesarios, para que averigüen la causa
de la sobrecarga eléctrica y la reparen.

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  475 ページ  ２０１６年６月２８日　火曜日　午後９時８分

476

7-3. Tareas de mantenimiento que puede hacer usted mismo

AURIS HV Touring Sports_ES (OM12L21S)

Compruebe el voltaje de la bombilla que va a sustituir. (



P. 573)

■

Delantera



Vehículos con faros halógenos

Bombillas

Las bombillas que le indicamos a continuación puede sustituirlas
usted mismo. El grado de dificultad de la sustitución varía según la
bombilla. Debido a que existe peligro de que se dañen los componen-
tes, le recomendamos que el cambio lo realice un concesionario o
taller Toyota autorizado, u otro profesional con la cualificación y el
equipo necesarios.

Preparación para la sustitución de bombillas

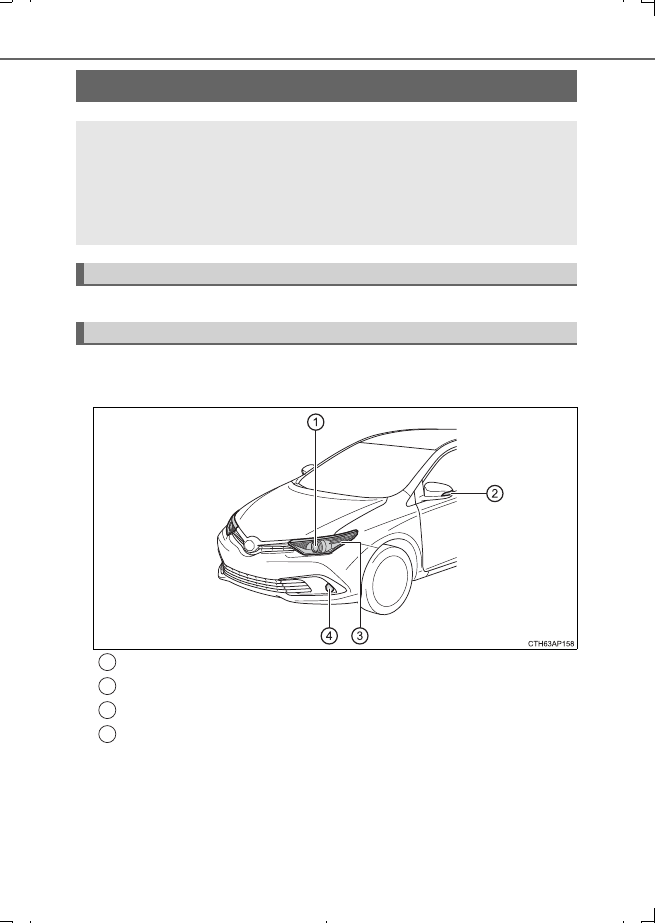

Ubicación de las bombillas

Faros

Luces de los intermitentes laterales

Luces de los intermitentes delanteros

Luces antiniebla delanteras (si están instaladas)

1
2
3
4

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  476 ページ  ２０１６年６月２８日　火曜日　午後９時８分

477

7-3. Tareas de mantenimiento que puede hacer usted mismo

7

Mantenimiento y cuidados

AURIS HV Touring Sports_ES (OM12L21S)



Vehículos con faros LED

■

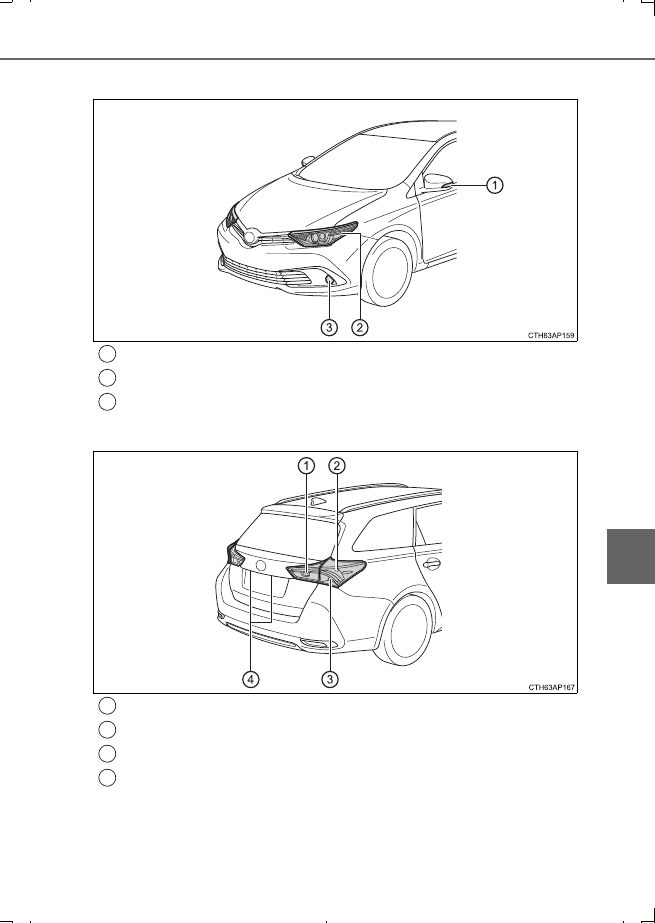

Traseras (vehículos con dirección a la izquierda)

Luces de los intermitentes laterales

Luces de los intermitentes delanteros

Luces antiniebla delanteras (si están instaladas)

1
2
3

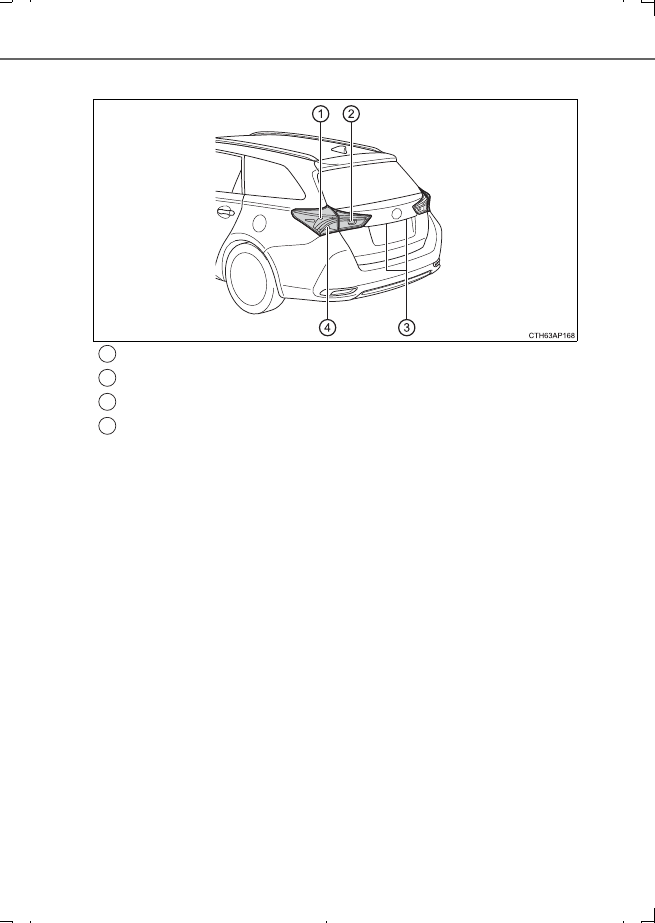

Luz de marcha atrás

Luces de freno

Luces de los intermitentes traseros

Luces de la matrícula

1
2
3
4

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  477 ページ  ２０１６年６月２８日　火曜日　午後９時８分

478

7-3. Tareas de mantenimiento que puede hacer usted mismo

AURIS HV Touring Sports_ES (OM12L21S)

■

Traseras (vehículos con dirección a la derecha)

Luces de freno

Luz de marcha atrás

Luces de la matrícula

Luces de los intermitentes traseros

1
2
3
4

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  478 ページ  ２０１６年６月２８日　火曜日　午後９時８分

479

7-3. Tareas de mantenimiento que puede hacer usted mismo

7

Mantenimiento y cuidados

AURIS HV Touring Sports_ES (OM12L21S)

■

Faros (vehículos con faros halógenos)

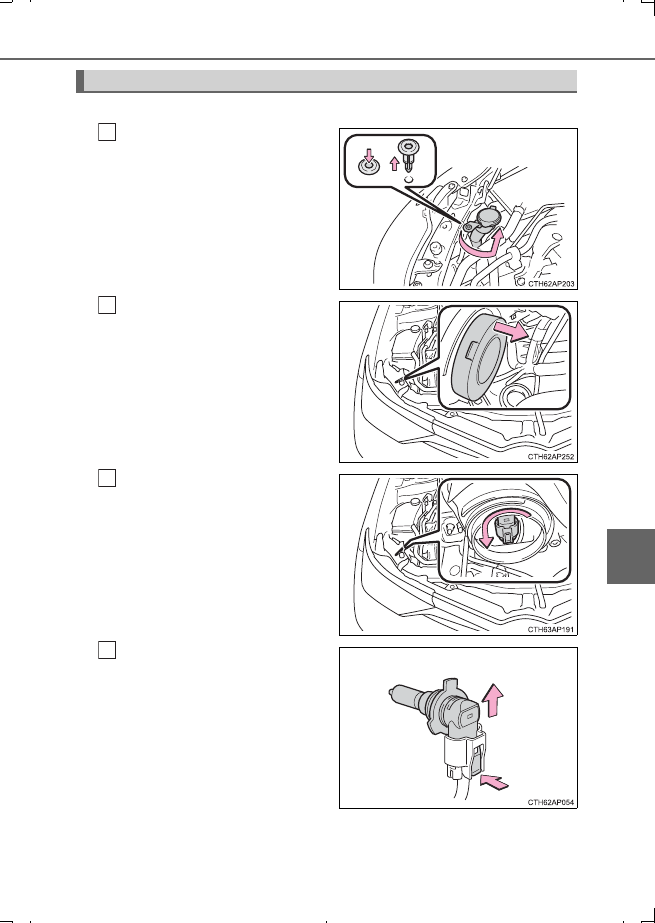

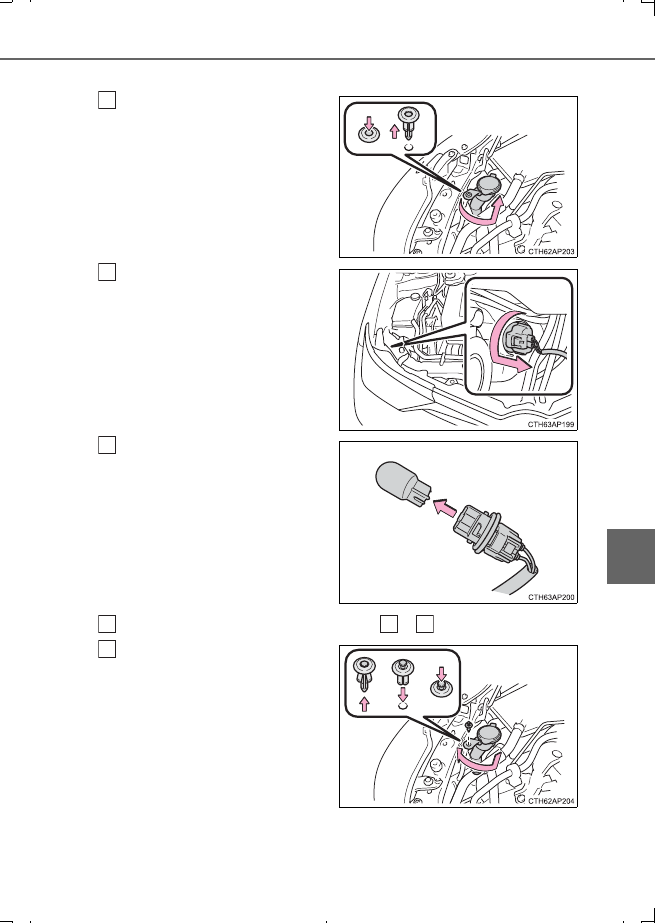

Quite el retenedor de fijación.
Tire de la apertura de llenado de
líquido del lavador después de
girarla. (Al sustituir únicamente
una bombilla del lado derecho.)

Retire la cubierta.

Gire la base de la bombilla
hacia la izquierda y quítela.

Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.

Sustitución de las bombillas

1

2

3

4

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  479 ページ  ２０１６年６月２８日　火曜日　午後９時８分

480

7-3. Tareas de mantenimiento que puede hacer usted mismo

AURIS HV Touring Sports_ES (OM12L21S)

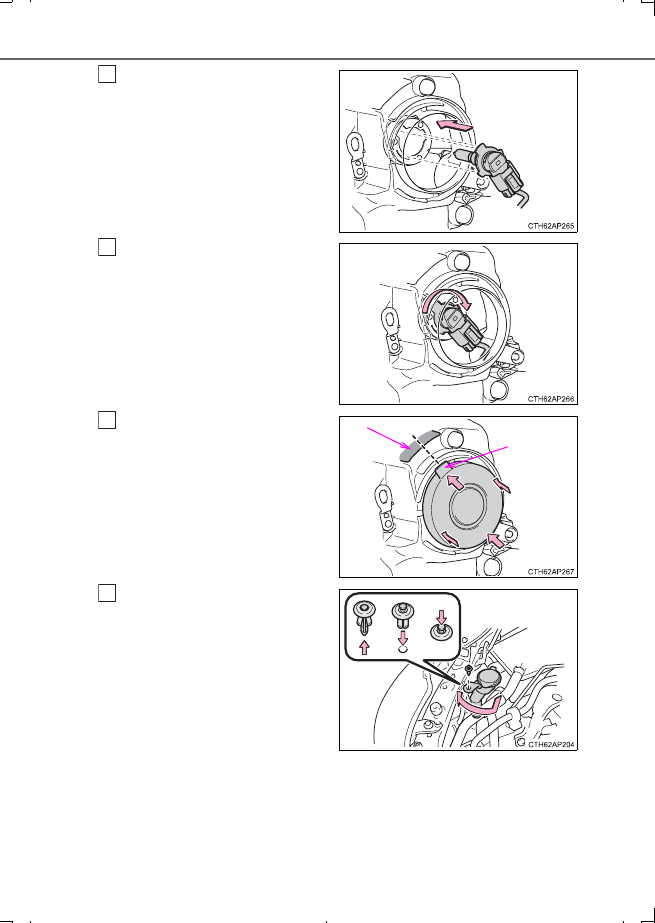

Sustituya la bombilla e instale la
base de la bombilla.

Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.

Gire y asegure la base de la
bombilla.

Mueva la base de la bombilla sua-
vemente para verificar que no está
floja, encienda los faros una vez y
visualmente confirme que no se fil-
tre la luz por el montaje.

Instale la cubierta.

Para asegurarse de haber insta-
lado la cubierta correctamente, ali-
nee la parte saliente (A) con el
centro de la zona (B) mostrada en la
ilustración y empuje firmemente el
perímetro de la cubierta.

Coloque la apertura de llenado
de líquido del lavador introdu-
ciéndola y girándola. Instale el
retenedor de fijación. (Al susti-
tuir únicamente una bombilla del
lado derecho.)

5

6

A

B

7

8

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  480 ページ  ２０１６年６月２８日　火曜日　午後９時８分

481

7-3. Tareas de mantenimiento que puede hacer usted mismo

7

Mantenimiento y cuidados

AURIS HV Touring Sports_ES (OM12L21S)

■

Luces antiniebla delanteras (si están instaladas)

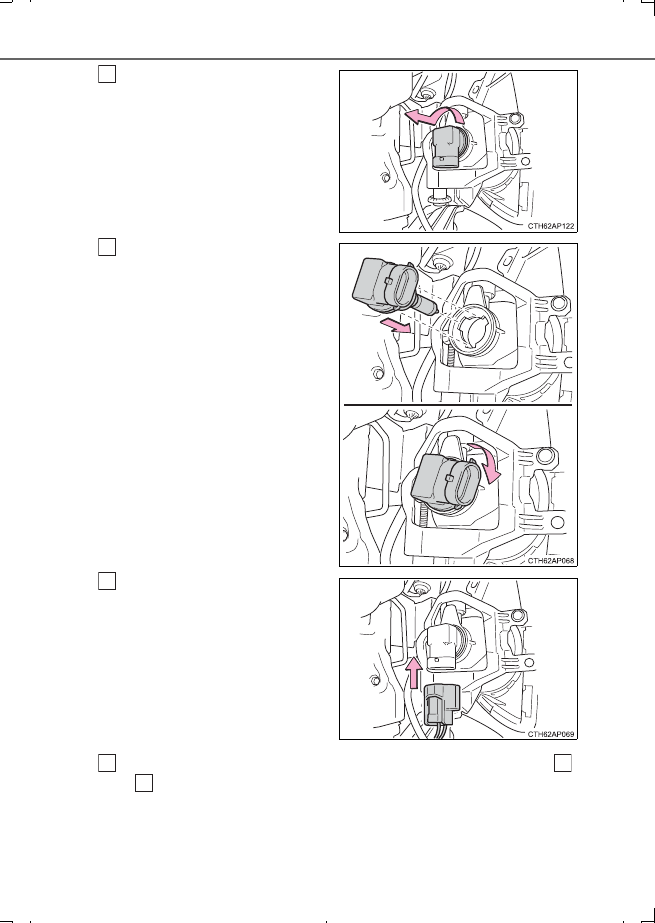

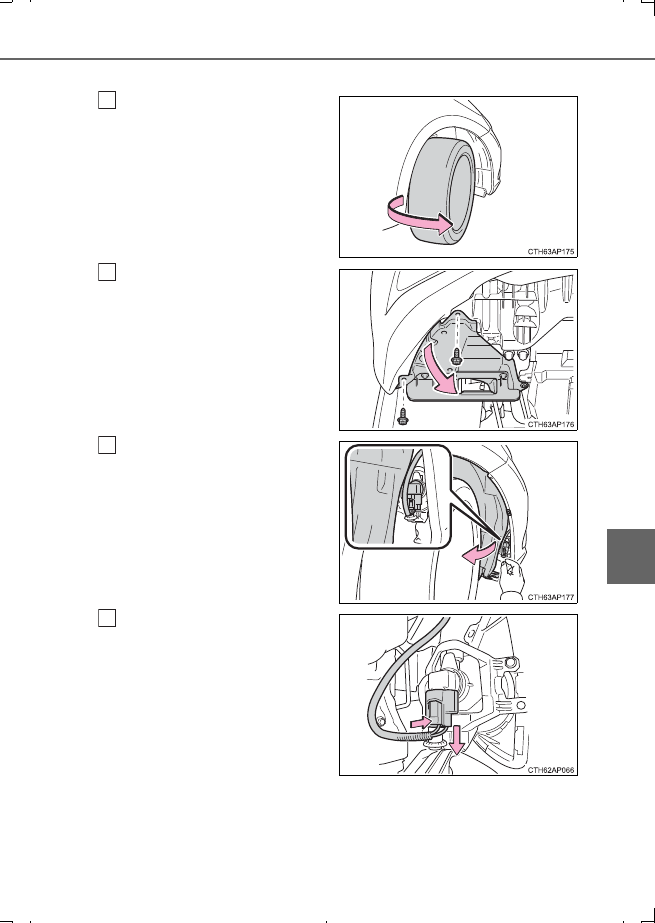

Gire el volante en el sentido
contrario a la luz que desea sus-
tituir.

Gire el volante hacia un punto tal
que permita que su mano pueda tra-
bajar entre el neumático y el protec-
tor del guardabarros.

Quite los 2 tornillos y quite par-
cialmente el protector del guar-
dabarros.

Retire parcialmente el protector
del guardabarros hasta que la
bombilla esté visible.

Desenchufe el conector mien-
tras presiona la liberación de
bloqueo.

1

2

3

4

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  481 ページ  ２０１６年６月２８日　火曜日　午後９時８分

482

7-3. Tareas de mantenimiento que puede hacer usted mismo

AURIS HV Touring Sports_ES (OM12L21S)

Gire la base de la bombilla
hacia la izquierda y quítela.

Instale una nueva bombilla.

Alinee las 3 lengüetas de la bombi-
lla con el montaje e inserte.

Gire hacia la derecha y asegure la
base de la bombilla.

Instale el conector.

Agite suavemente el conector para
verificar que no está flojo, encienda
las luces antiniebla delanteras una
vez, y confirme visualmente que no
se filtre la luz por el montaje.

Cuando instale el revestimiento del guardabarros, instale realizando
y

 en el sentido inverso.

Asegúrese de que el protector del guardabarros está colocado en el interior del
parachoques.

5

6

7

8

3

2

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  482 ページ  ２０１６年６月２８日　火曜日　午後９時８分

483

7-3. Tareas de mantenimiento que puede hacer usted mismo

7

Mantenimiento y cuidados

AURIS HV Touring Sports_ES (OM12L21S)

■

Luces de los intermitentes delanteros

Quite el retenedor de fijación.
Tire de la apertura de llenado de
líquido del lavador después de
girarla. (Al sustituir únicamente
una bombilla del lado derecho.)

Gire la base de la bombilla
hacia la izquierda.

Quite la bombilla.

Al instalar la bombilla, instale realizando

 y

 en el sentido inverso.

Coloque la apertura de llenado
de líquido del lavador introdu-
ciéndola y girándola. Instale el
retenedor de fijación. (Al susti-
tuir únicamente una bombilla del
lado derecho.)

1

2

3

4

3

2

5

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  483 ページ  ２０１６年６月２８日　火曜日　午後９時８分

484

7-3. Tareas de mantenimiento que puede hacer usted mismo

AURIS HV Touring Sports_ES (OM12L21S)

■

Luces de los intermitentes laterales

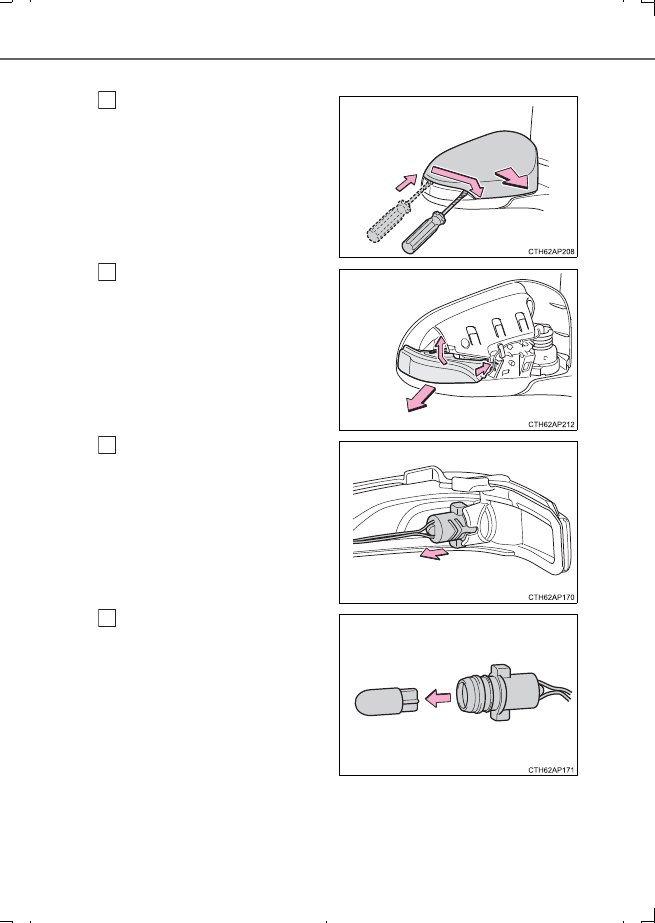

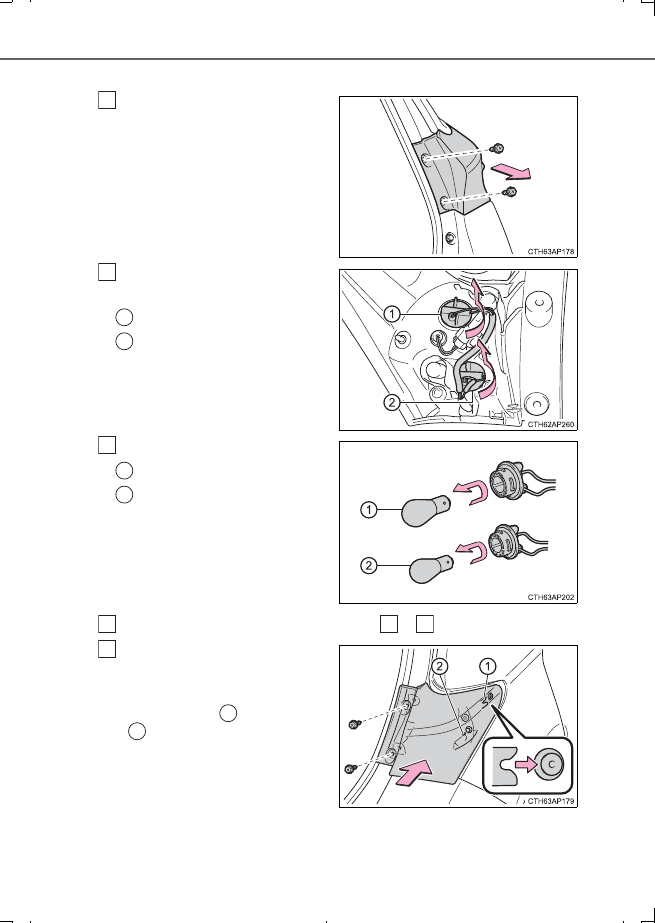

Quite la cubierta

Inserte un destornillador de cabeza
plana y deslícelo a lo largo de la luz
del intermitente lateral.

Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.

Presione en los 2 clips y retire la
luz del intermitente lateral de la
carcasa de la visera.

Retire el casquillo de la carcasa
de la luz del intermitente lateral.

Retire la bombilla.

1

2

3

4

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  484 ページ  ２０１６年６月２８日　火曜日　午後９時８分

485

7-3. Tareas de mantenimiento que puede hacer usted mismo

7

Mantenimiento y cuidados

AURIS HV Touring Sports_ES (OM12L21S)

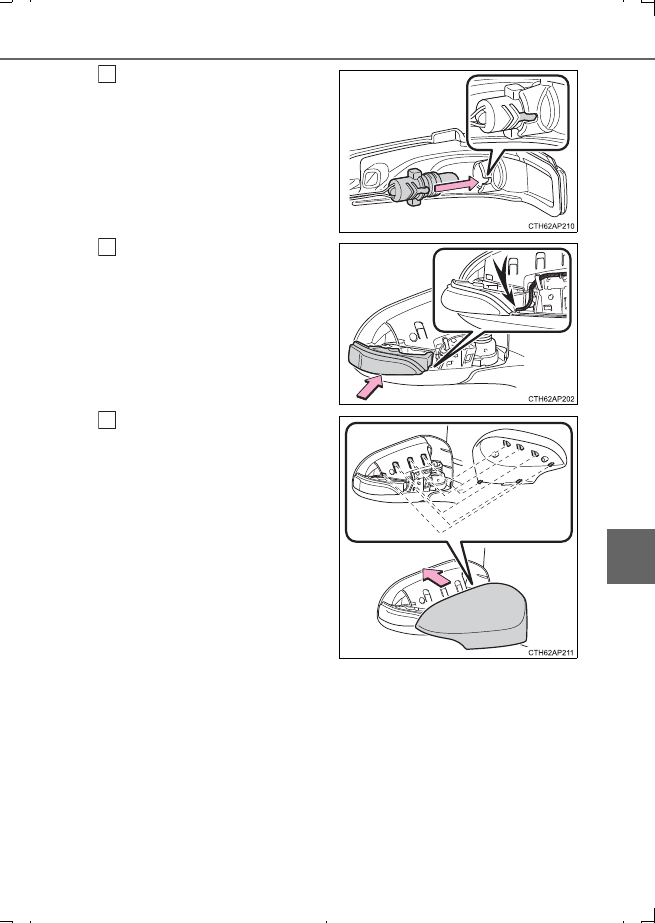

Cambie la bombilla e instale el
casquillo en la carcasa de la luz
del intermitente lateral.

Alinee las ranuras del casquillo a la
carcasa de la luz del intermitente
lateral.

Con el mazo de cables pasando
a través de la parte inferior de la
luz del intermitente lateral, instá-
lela en la carcasa de la visera.

Alinee las 6 pestañas e instale
la tapa.

Después de escuchar un clic, con-
firme que se ha asegurado la tapa.

5

6

7

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  485 ページ  ２０１６年６月２８日　火曜日　午後９時８分

486

7-3. Tareas de mantenimiento que puede hacer usted mismo

AURIS HV Touring Sports_ES (OM12L21S)

■

Luces de freno y luces de los intermitentes traseros

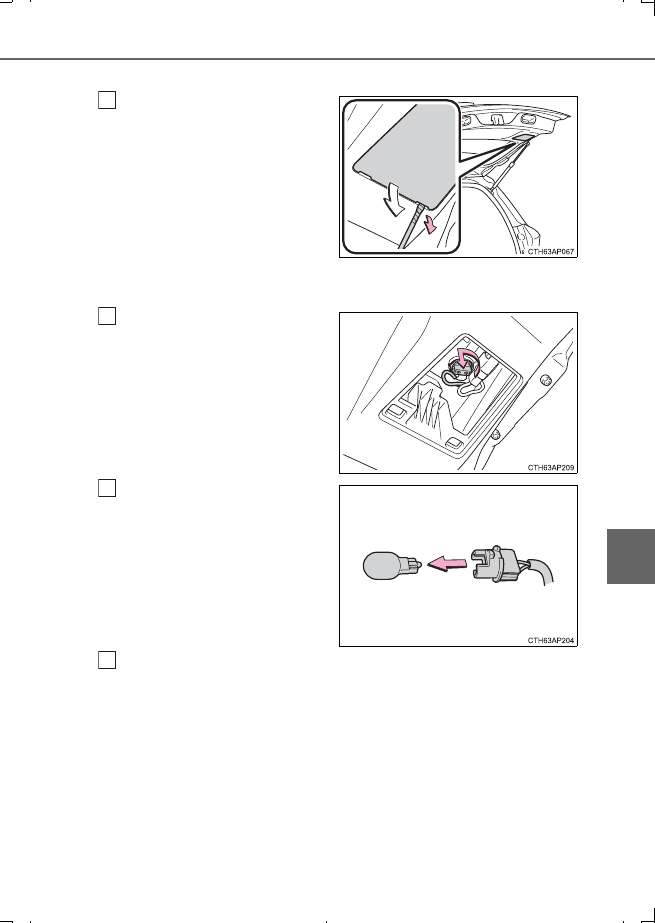

Abra el portón trasero y quite los
2 tornillos. Retire el conjunto de
la luz tirando de ésta hacia
atrás.

Gire la base de la bombilla
hacia la izquierda.

Luces de freno

Luces de los intermitentes
traseros

Quite la bombilla.

Luces de freno

Luces de los intermitentes
traseros

Al instalar la bombilla, instale realizando

 y

 en el sentido inverso.

Instale el conjunto de la luz y, a
continuación, instale los 2 torni-
llos.

Alinee la guía (

) y el pasador

(

) en el conjunto de la luz con la

montura al instalarla.

1

2

1
2

3

1
2

4

3

2

5

1

2

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  486 ページ  ２０１６年６月２８日　火曜日　午後９時８分

487

7-3. Tareas de mantenimiento que puede hacer usted mismo

7

Mantenimiento y cuidados

AURIS HV Touring Sports_ES (OM12L21S)

■

Luz de marcha atrás

Abra el portón trasero y retire la
cubierta.

Introduzca un destornillador de
cabeza plana o similar en el orificio
situado en la parte superior de la
cubierta y retírela como se muestra
en la ilustración.

Para evitar que se dañe el vehículo,
envuelva el destornillador de
cabeza plana en cinta aislante o
adhesiva.

Gire la base de la bombilla
hacia la izquierda y quítela.

Quite la bombilla.

Cuando realice la instalación, proceda en el orden inverso.

1

2

3

4

AURIS HV Touring Sports_OM_Spanish_OM12L21S.book  487 ページ  ２０１６年６月２８日　火曜日　午後９時８分
