458

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

■

Wyj´ty filtr powietrza

Jazda bez filtra powietrza doprowadzanego do silnika grozi przyspieszonym
zu˝yciem mechanicznym silnika, spowodowanym przez znajdujàce si´ w po-
wietrzu zanieczyszczenia.

■

Zbyt niski lub zbyt wysoki poziom p∏ynu hamulcowego

Poziom p∏ynu hamulcowego w zbiorniczku nieco obni˝a si´ w miar´ zu˝y-
wania si´ ok∏adzin ciernych, a tak˝e przy wysokim poziomie p∏ynu w aku-
mulatorze ciÊnienia.
Je˝eli poziom p∏ynu hamulcowego w zbiorniczku wymaga cz´stego uzupe∏-
niania, mo˝e to oznaczaç powa˝nà awari´.

9 IO Auris OM12K97E  3/13/17  10:23 AM  Page 458    (Black plate)

Pociàgnàç  dêwigni´  zwalnia-
jàcà zamek pokrywy silnika.

Pokrywa nieco si´ uniesie.

Nacisnàç  do  góry  dêwigni´
zaczepu pomocniczego i pod-
nieÊç pokryw´.

Zablokowaç  otwartà  pokryw´
silnika,  umieszczajàc  koniec
drà˝ka podporowego w przewi-
dzianym do tego celu otworze.

3

2

1

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

459

7

Obs∏ug

a

tec
hniczna

i

konserw

acja

Pokrywa silnika

W celu  otwarcia  pokrywy  silnika  nale˝y  z kabiny  samochodu
zwolniç jej zamek.

9 IO Auris OM12K97E  3/13/17  10:23 AM  Page 459    (Black plate)

460

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

■

Przed rozpocz´ciem jazdy

Sprawdziç, czy pokrywa silnika jest prawid∏owo zamkni´ta i zablokowana.
Nieprawid∏owo  zablokowana  pokrywa  mo˝e  niespodziewanie  unieÊç  si´
podczas jazdy, doprowadzajàc do wypadku, w wyniku którego mo˝e dojÊç
do Êmierci lub powa˝nych obra˝eƒ cia∏a.

■

Po podparciu pokrywy silnika drà˝kiem podporowym

Nale˝y upewniç si´, czy pokrywa silnika zosta∏a prawid∏owo podparta drà˝-
kiem podporowym i zabezpieczona przed przypadkowym opadni´ciem na
g∏ow´ lub innà cz´Êç cia∏a.

■

Podczas zamykania pokrywy silnika

Przed zamkni´ciem pokrywy silnika nale˝y upewniç si´, ˝e drà˝ek podpo-
rowy  zosta∏  umieszczony  w odpowiednim  zaczepie.  Zamkni´cie  pokrywy
silnika z niezabezpieczonym drà˝kiem podporowym mo˝e doprowadziç do
jej wygi´cia.

9 IO Auris OM12K97E  3/13/17  10:23 AM  Page 460    (Black plate)

♦

Z przodu

♦

Z ty∏u

ó

Typ A

ó

Typ B

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

461

7

Obs∏ug

a

tec
hniczna

i

konserw

acja

Ustawienie podnoÊnika warsztatowego

Podczas u˝ywania podnoÊnika warsztatowego nale˝y post´po-
waç  zgodnie  z instrukcjà  jego  obs∏ugi  i post´powaç  zgodnie
z zasadami bezpieczeƒstwa.
Podczas  podnoszenia  samochodu  nale˝y  prawid∏owo  ustawiç
podnoÊnik warsztatowy. Nieprawid∏owe ustawienie podnoÊnika
warsztatowego  grozi  uszkodzeniem  samochodu  i spowodowa-
niem obra˝eƒ cia∏a.

9 IO Auris OM12K97E  3/13/17  10:23 AM  Page 461    (Black plate)

Silnik 1NR-FE

462

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

Komora silnikowa

Zbiornik p∏ynu
do spryskiwaczy

(

→

S. 480)

Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika

(

→

S. 474)

Korek wlewu oleju do silnika

(

→

S. 470)

Miarka poziomu oleju
silnikowego

(

→

S. 467)

Akumulator

(

→

S. 477)

Skrzynka bezpieczników

(

→

S. 508)

Elektryczny wentylator
ch∏odnicy

Skraplacz

(

→

S. 476)

Ch∏odnica silnika (

→

S. 476)

9 IO Auris OM12K97E  3/13/17  10:23 AM  Page 462    (Black plate)

Silnik 1ZR-FAE

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

463

7

Obs∏ug

a

tec
hniczna

i

konserw

acja

Zbiornik p∏ynu
do spryskiwaczy

(

→

S. 480)

Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika

(

→

S. 474)

Korek wlewu oleju do silnika

(

→

S. 470)

Miarka poziomu oleju
silnikowego

(

→

S. 467)

Akumulator

(

→

S. 477)

Skrzynka bezpieczników

(

→

S. 508)

Elektryczny wentylator
ch∏odnicy

Skraplacz

(

→

S. 476)

Ch∏odnica silnika

(

→

S. 476)

9 IO Auris OM12K97E  3/13/17  10:23 AM  Page 463    (Black plate)

Silnik 8NR-FTS

464

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika

(

→

S. 474)

Zbiornik wyrównawczy
w uk∏adzie ch∏odnicy
powietrza do∏adowujàcego

(

→

S. 475)

Korek wlewu oleju do silnika

(

→

S. 470)

Miarka poziomu oleju
silnikowego

(

→

S. 467)

Akumulator

(

→

S. 477)

Skrzynka bezpieczników

(

→

S. 508)

Ch∏odnica silnika

(

→

S. 476)

Skraplacz

(

→

S. 476)

Elektryczne wentylatory
ch∏odnicy

Ch∏odnica powietrza
do∏adowujàcego

Zbiornik p∏ynu
do spryskiwaczy

(

→

S. 480)

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 464    (Black plate)

Silnik 1ND-TV

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

465

7

Obs∏ug

a

tec
hniczna

i

konserw

acja

Zbiornik p∏ynu
do spryskiwaczy

(

→

S. 480)

Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika

(

→

S. 474)

Korek wlewu oleju do silnika

(

→

S. 470)

Miarka poziomu oleju
silnikowego

(

→

S. 467)

Filtr paliwa

(

→

S. 481)

Akumulator

(

→

S. 477)

Skrzynka bezpieczników

(

→

S. 508)

Ch∏odnica silnika

(

→

S. 476)

Elektryczny wentylator
ch∏odnicy

Skraplacz

(

→

S. 476)

Ch∏odnica powietrza
do∏adowujàcego

(

→

S. 476)

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 465    (Black plate)

Silnik 1WW

466

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

Zbiornik p∏ynu
do spryskiwaczy

(

→

S. 480)

Zbiornik wyrównawczy
w uk∏adzie ch∏odzenia silnika

(

→

S. 474)

Korek wlewu oleju do silnika

(

→

S. 470)

Miarka poziomu oleju
silnikowego

(

→

S. 467)

Filtr paliwa

(

→

S. 482)

Skrzynka bezpieczników

(

→

S. 508)

Akumulator

(

→

S. 477)

Skraplacz

(

→

S. 476)

Elektryczne wentylatory
ch∏odnicy

Ch∏odnica powietrza
do∏adowujàcego

(

→

S. 476)

Ch∏odnica silnika

(

→

S. 476)

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 466    (Black plate)

Poziom oleju sprawdza si´ za pomocà miarki przy wy∏àczonym silniku,
gdy jest on rozgrzany do temperatury roboczej.

Sprawdzanie poziomu oleju w silniku

Wersje z silnikiem o zap∏onie iskrowym: Zaparkowaç samochód
w miejscu  o równym,  poziomym  pod∏o˝u.  Po  wy∏àczeniu  silnika
odczekaç  minimum  5  minut,  umo˝liwiajàc  Êciekni´cie  oleju  na
spód silnika.

Wersje z silnikiem o zap∏onie samoczynnym: Zaparkowaç samo-
chód w miejscu o równym, poziomym pod∏o˝u. Rozgrzaç silnik,
a nast´pnie  po  jego  wy∏àczeniu  odczekaç  minimum  5  minut,
umo˝liwiajàc Êciekni´cie oleju na spód silnika.

1

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

467

7

Obs∏ug

a

tec
hniczna

i

konserw

acja

Olej w silniku

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 467    (Black plate)

Wyciàgnàç miark´, trzymajàc szmatk´ pod jej koƒcówkà.

ó

Silnik 1NR-FE

ó

Silnik 1ZR-FAE

ó

Silnik 8NR-FTS

ó

Silnik 1ND-TV

ó

Silnik 1WW

2

468

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 468    (Black plate)

Wytrzeç miark´ do sucha.

Z powrotem wsunàç ca∏kowicie miark´.

Ponownie wyciàgnàç miark´ i trzymajàc szmatk´ pod jej koƒcówkà,
odczytaç poziom oleju.

Poziom minimalny

Poziom prawid∏owy

Poziom maksymalny

ó

Miarka p∏aska

ó

Miarka z wypustkami typ A

ó

Miarka z wypustkami typ B

Kszta∏t miarki mo˝e si´ ró˝niç w zale˝noÊci od typu samochodu
lub typu silnika.

Wytrzeç miark´ do sucha i wsunàç jà ca∏kowicie z powrotem.

6

5

4

3

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

469

7

Obs∏ug

a

tec
hniczna

i

konserw

acja

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 469    (Black plate)

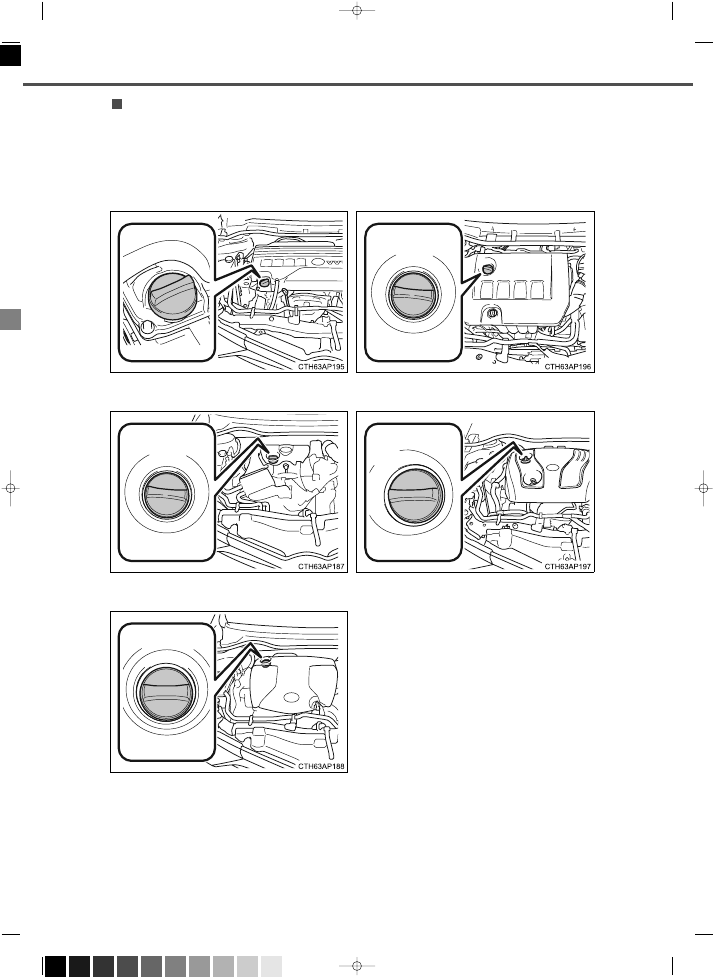

Dolewanie oleju

Je˝eli Êlad oleju jest poni˝ej lub prawie na poziomie kreski oznaczajà-
cej poziom minimalny, dolaç oleju silnikowego takiego samego rodzaju,
jaki znajduje si´ w silniku.

ó

Silnik 1NR-FE

ó

Silnik 1ZR-FAE

ó

Silnik 8NR-FTS

ó

Silnik 1ND-TV

ó

Silnik 1WW

Przed dolaniem oleju nale˝y sprawdziç jego rodzaj oraz przygotowaç
potrzebne narz´dzia.

470

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 470    (Black plate)

Zdjàç korek wlewu oleju, odkr´cajàc go w kierunku przeciwnym do
ruchu wskazówek zegara.

Dolewaç olej ma∏ymi porcjami, kontrolujàc jego poziom za pomocà
miarki.

Na∏o˝yç korek wlewu oleju i dokr´ciç zgodnie z ruchem wskazówek
zegara.

3

2

1

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

471

7

Obs∏ug

a

tec
hniczna

i

konserw

acja

Gatunek oleju

→

S. 615

Narz´dzia

Czysty lejek

IloÊç oleju
(poziom minimalny

→

poziom

maksymalny)

ó

Wersje z silnikiem o zap∏onie iskrowym

1,5 L

ó

Wersje z silnikiem o zap∏onie samoczynnym

1,3 L

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 471    (Black plate)

Zu˝ycie oleju silnikowego

Podczas jazdy zu˝ywana jest pewna iloÊç oleju silnikowego. W nast´pujàcych
sytuacjach zu˝ycie oleju mo˝e wzrosnàç, a olej trzeba b´dzie uzupe∏niç po-
mi´dzy przeglàdami okresowymi.

Gdy silnik jest nowy, np. bezpoÊrednio po zakupie pojazdu lub po wymianie
silnika.

Je˝eli zostanie u˝yty olej o niskiej jakoÊci lub o niew∏aÊciwej lepkoÊci.

Podczas jazdy z du˝ymi pr´dkoÊciami lub z du˝ym obcià˝eniem, podczas
holowania lub podczas cz´stego przyspieszania i hamowania.

Je˝eli silnik pracuje przez d∏u˝szy czas na biegu ja∏owym lub podczas cz´stej
jazdy w ruchu ulicznym o du˝ym nat´˝eniu.

Po wymianie oleju w silniku (wersje z silnikami 8NR-FTS, 1ND-TV i 1WW)

Konieczne jest wyzerowanie uk∏adu kontrolnego wymiany oleju. W tym celu
nale˝y wykonaç nast´pujàce czynnoÊci:

ó

Wersje z zespo∏em wskaêników 3-tarczowym

Przy  pracujàcym  silniku  prze∏àczyç  wyÊwietlacz  do  pozycji  licznika  prze-
biegu dziennego „A”. (

→

S. 102)

Wy∏àczyç silnik.

Wersje z mechanicznym kluczykiem:

Naciskajàc  przycisk  prze∏àczania  wskazaƒ  wyÊwietlacza  lub  przycisk
„DISP” (

→

S. 102), wy∏àcznik zap∏onu prze∏àczyç w pozycj´ „ON” (lecz nie

uruchamiaç  silnika,  poniewa˝  spowoduje  to  przerwanie  procedury  zero-
wania). Przytrzymaç wciÊni´ty przycisk, a˝ licznik przebiegu poka˝e stan
„000000”.

Wersje z elektronicznym kluczykiem:
Naciskajàc  przycisk  prze∏àczania  wskazaƒ  wyÊwietlacza  lub  przycisk
„DISP” (

→

S. 98), przyciskiem rozruchu wybraç stan IGNITION ON (lecz

nie uruchamiaç silnika, poniewa˝ spowoduje to przerwanie procedury ze-
rowania).  Przytrzymaç  wciÊni´ty  przycisk,  a˝  licznik  przebiegu  poka˝e
stan „000000”.

ó

Wersje z zespo∏em wskaêników 2-tarczowym

Przy  pracujàcym  silniku  prze∏àczyç  wyÊwietlacz  do  pozycji  licznika  prze-
biegu dziennego „A”. (

→

S. 109)

Wy∏àczyç silnik.

Wersje z mechanicznym kluczykiem:

Naciskajàc  przycisk  „TRIP”  (

→

S.  109),  wy∏àcznik  zap∏onu  prze∏àczyç

w pozycj´ „ON” (lecz nie uruchamiaç silnika, poniewa˝ spowoduje to prze-
rwanie  procedury  zerowania).  Przytrzymaç  wciÊni´ty  przycisk,  a˝  licznik
przebiegu poka˝e stan „000000”.

Wersje z elektronicznym kluczykiem:
Naciskajàc przycisk „TRIP” (

→

S. 109), przyciskiem rozruchu wybraç stan

IGNITION ON (lecz nie uruchamiaç silnika, poniewa˝ spowoduje to prze-
rwanie  procedury  zerowania).  Przytrzymaç  wciÊni´ty  przycisk,  a˝  licznik
przebiegu poka˝e stan „000000”.

3

2

1

3

2

1

472

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 472    (Black plate)

7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie

473

7

Obs∏ug

a

tec
hniczna

i

konserw

acja

■

Zu˝yty olej silnikowy

Zu˝yty  olej  silnikowy  zawiera  potencjalnie  niebezpieczne  dla  zdrowia
zwiàzki, mogàce wywo∏ywaç podra˝nienia lub choroby skóry, np. stany
zapalne lub nowotwory skóry. Dlatego nale˝y uwa˝aç, aby nie nara˝aç si´
na zbyt d∏ugi lub zbyt cz´sty kontakt z przepracowanym olejem. Plamy
oleju na r´kach mo˝na usuwaç, myjàc je dok∏adnie myd∏em i wodà.

Zu˝ytego oleju silnikowego oraz filtrów oleju nale˝y pozbywaç si´ w bez-
pieczny i zgodny z przepisami sposób, z zachowaniem wymogów ochro-
ny  Êrodowiska.  Nie  wolno  wrzucaç  filtrów  do  zwyk∏ych  pojemników  na
Êmieci, wylewaç oleju do kanalizacji ani rozlewaç go na ziemi.
W celu  uzyskania  informacji,  na  temat  sposobów  przekazywania  do
wtórnego przetworzenia oraz miejsc sk∏adowania przepracowanych ole-
jów silnikowych i filtrów, najlepiej skontaktowaç si´ z autoryzowanà stacjà
obs∏ugi Toyoty lub najbli˝szym warsztatem samochodowym.

Nie  pozostawiaç  zu˝ytego  oleju  w miejscach,  do  których  majà  dost´p
dzieci.

■

W celu unikni´cia ryzyka powa˝nego uszkodzenia silnika

Poziom oleju w silniku nale˝y regularnie kontrolowaç.

■

Podczas wymiany oleju silnikowego

Nie dopuszczaç do rozlania oleju na elementy samochodu.

Nie  wlewaç  oleju  powy˝ej  poziomu  maksymalnego,  poniewa˝  jest  to
szkodliwe dla silnika.

Po ka˝dym dolaniu oleju sprawdziç jego poziom za pomocà miarki.

Korek wlewu oleju powinien byç prawid∏owo dokr´cony.

■

Olej w silniku (wersje z silnikiem 1ND-TV)

Zastosowanie oleju silnikowego innego ni˝ ACEA C2 mo˝e doprowadziç do
uszkodzenia konwertera katalitycznego DPF.

■

Olej w silniku (wersje z silnikiem 1WW)

U˝ycie oleju silnikowego innego ni˝ oryginalny olej „Toyota Genuine Motor
Oil 5W-30 Premium Fuel Economy for 1WW/2WW engines” lub jego odpo-
wiednik mo˝e doprowadziç do uszkodzenia silnika.
Je˝eli nie jest dost´pny oryginalny olej „Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” lub jego odpowiednik, do
uzupe∏nienia mo˝na u˝yç maksymalnie 1,0 L oleju silnikowego ACEA C3.
(

→

S. 613)

9 IO Auris OM12K97E  3/13/17  10:24 AM  Page 473    (Black plate)
