92

1-3. Diebstahlwarnanlage

AURIS HV Touring Sports_EM (OM12L20M)

■

Auslösen des Alarms

Der Alarm kann in den folgenden Situationen ausgelöst werden:
(Durch das Abschalten des Alarms wird die Alarmanlage deaktiviert.)

■

Türverriegelung durch Aktivieren der Alarmfunktion

In den folgenden Fällen kann die Tür je nach Situation automatisch verriegeln, um ein
unzulässiges Eindringen in das Fahrzeug zu verhindern:

●

Wenn eine im Fahrzeug verbleibende Person die Tür entriegelt und der Alarm akti-
viert wird.

●

Wenn eine im Fahrzeug verbleibende Person die Tür bei aktiviertem Alarm entrie-
gelt.

●

Beim Laden oder Austauschen der 12-Volt-Batterie

●

Die Türen werden mit dem Schlüssel entrie-
gelt.

●

Eine Person im Fahrzeug öffnet eine Tür
oder die Motorhaube.

●

Die 12-Volt-Batterie wird abgeklemmt.

HINWEIS

■

Um sicherzustellen, dass das System ordnungsgemäß funktioniert

Das System weder verändern noch ausbauen. Wenn Sie das System ändern oder
ausbauen, kann der korrekte Betrieb des Systems nicht mehr gewährleistet werden.

AURIS HV Touring Sports_OM_German_OM12L20M.book  92 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

93

1-3. Diebstahlwarnanlage

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

Der Innenraum-Überwachungssensor erkennt Eindringlinge oder eine Bewe-
gung im Fahrzeug. Wenn ein Eindringling oder eine Bewegung erkannt wird,
wird der Alarm ausgelöst.
Dieses System wurde zur Abschreckung und zur Diebstahlprävention entwi-
ckelt, bietet jedoch keine absolute Sicherheit vor allen Eindringversuchen.

■

Einstellung des Innenraum-Überwachungssensors

Der Innenraum-Überwachungssensor wird automatisch eingeschaltet,
wenn der Alarm aktiviert ist. (



S. 90)

■

Deaktivierung des Innenraum-Überwachungssensors

Wenn Sie Haustiere oder bewegliche Dinge im Fahrzeug lassen, schalten
Sie den Innenraum-Überwachungssensor aus, bevor Sie den Alarm ein-
stellen, da diese auf Bewegungen im Fahrzeug reagieren.

Schalten Sie die Starttaste aus.

Drücken Sie den Schalter zum
Abschalten des Innenraum-
Überwachungssensors.

Zum Aktivieren des Alarms bei
deaktiviertem Innenraum-Überwa-
chungssensor muss der Alarm
innerhalb von 5 Minuten nach dem
Deaktivieren des Sensors aktiviert
werden.

Der Innenraum-Überwachungssensor wird bei jedem Drehen der Starttaste auf
ON wieder aktiviert.

Innenraum-Überwachungssensor

1
2

AURIS HV Touring Sports_OM_German_OM12L20M.book  93 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

94

1-3. Diebstahlwarnanlage

AURIS HV Touring Sports_EM (OM12L20M)

■

Abschalten und erneutes automatisches Aktivieren des Innenraum-Überwa-
chungssensors

●

Der Alarm ist weiter aktiv, auch wenn der Innenraum-Überwachungssensor abge-
schaltet wird.

●

Wenn nach Abschaltung des Innenraum-Überwachungssensors die Starttaste
gedrückt wird oder die Türen mit der Einstiegsfunktion (je nach Ausstattung) oder der
Fernbedienung entriegelt werden, wird der Innenraum-Überwachungssensor erneut
aktiviert.

●

Der Innenraum-Überwachungssensor wird automatisch wieder aktiviert, wenn die
Alarmanlage deaktiviert wird.

●

Der Innenraum-Überwachungssensor wird automatisch erneut aktiviert, wenn die
Alarmanlage nicht innerhalb von 5 Minuten nach Abschalten des Innenraum-Über-
wachungssensors aktiviert wird.

■

Hinweise zur Innenraum-Überwachungssensorfunktion

Der Sensor kann den Alarm in folgenden Situationen auslösen:

●

Im Fahrzeug befinden sich Personen oder
Tiere.

●

Ein Fenster ist geöffnet.
In diesem Fall stellt der Sensor möglicher-
weise Folgendes fest:
• Wind oder die Bewegung von Objekten

wie Blättern und Insekten im Fahrzeug

• Ultraschallwellen von Geräten, wie z. B.

Innenraum-Überwachungssensoren
anderer Fahrzeuge

• Die Bewegung von Menschen außerhalb

des Fahrzeugs

●

Im Fahrzeug befinden sich lose Gegen-
stände wie hängendes Zubehör oder Klei-
dung an den Kleiderhaken.

AURIS HV Touring Sports_OM_German_OM12L20M.book  94 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

95

1-3. Diebstahlwarnanlage

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

●

Das Fahrzeug befindet sich in einer automatischen oder Hochdruck-Waschanlage.

●

Das Fahrzeug ist Erschütterungen wie Hagel, Blitzeinschlägen und anderen Arten
von wiederholten Erschütterungen oder Vibrationen ausgesetzt.

●

Das Fahrzeug wird an einem Ort geparkt, an
dem extreme Vibrationen oder extremer
Lärm auftreten (z. B. in einem Parkhaus).

●

Das Fahrzeug wird von Eis oder Schnee
befreit und ist dabei wiederholten Erschütte-
rungen oder Vibrationen ausgesetzt.

HINWEIS

■

So stellen Sie sicher, dass der Innenraum-Überwachungssensor richtig funkti-
oniert

●

Die Erfassungsleistung der Sensoren wird durch den Einbau von Zubehörteilen,
die keine Originalteile von Toyota sind, und durch zwischen Fahrersitz und Beifah-
rersitz abgelegte Gegenstände beeinträchtigt.

●

Um sicherzustellen, dass die Sensoren rich-
tig funktionieren, berühren oder verdecken
Sie diese nicht.

●

Sprühen Sie keine Lufterfrischer oder
andere Produkte direkt in die Sensoröffnun-
gen.

AURIS HV Touring Sports_OM_German_OM12L20M.book  95 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

96

1-3. Diebstahlwarnanlage

AURIS HV Touring Sports_EM (OM12L20M)

Fahrzeuge mit diesem System haben
Aufkleber auf den Fensterscheiben
beider Vordertüren.

Schalten Sie die Starttaste aus, lassen Sie alle Fahrzeuginsassen ausstei-
gen und stellen Sie sicher, dass alle Türen geschlossen sind.

Verwendung der Einstiegsfunktion (je nach Ausstattung):
Berühren Sie den Sensorbereich auf dem äußeren Türgriff zweimal inner-
halb von 5 Sekunden.
Verwendung der Fernbedienung:
Drücken Sie

 zweimal innerhalb von 5 Sekunden.

Verwendung der Einstiegsfunktion (je nach Ausstattung): Halten Sie den
äußeren Türgriff.
Verwendung der Fernbedienung: Drücken Sie

.

Doppelsperrsystem (nur Fahrzeuge mit Rechts-

lenkung)

Unbefugter Zugang zum Fahrzeug wird durch Deaktivierung der Türen-
triegelungsfunktion sowohl von innen als auch von außen verhindert.

Einstellen des Doppelsperrsystems

Deaktivieren des Doppelsperrsystems

WARNUNG

■

Vorsichtsmaßnahmen für das Doppelsperrsystem

Aktivieren Sie das Doppelsperrsystem nie, wenn sich Personen im Fahrzeug befin-
den, da die Türen nicht von innen geöffnet werden können.

1

2

AURIS HV Touring Sports_OM_German_OM12L20M.book  96 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

97

2

Instrumententafel

AURIS HV Touring Sports_EM (OM12L20M)

2. Kombiinstrument

Warnleuchten und Anzeigen ..... 98
Anzeigen und Instrumente ...... 102
Multi-Informationsanzeige ....... 105
Bildschirm Energiemonitor/

Verbrauch ............................. 115

AURIS HV Touring Sports_OM_German_OM12L20M.book  97 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

98

AURIS HV Touring Sports_EM (OM12L20M)

2. Kombiinstrument

Die Maßeinheiten auf dem Tachometer und manchen Anzeigen können je
nach Zielregion abweichen.

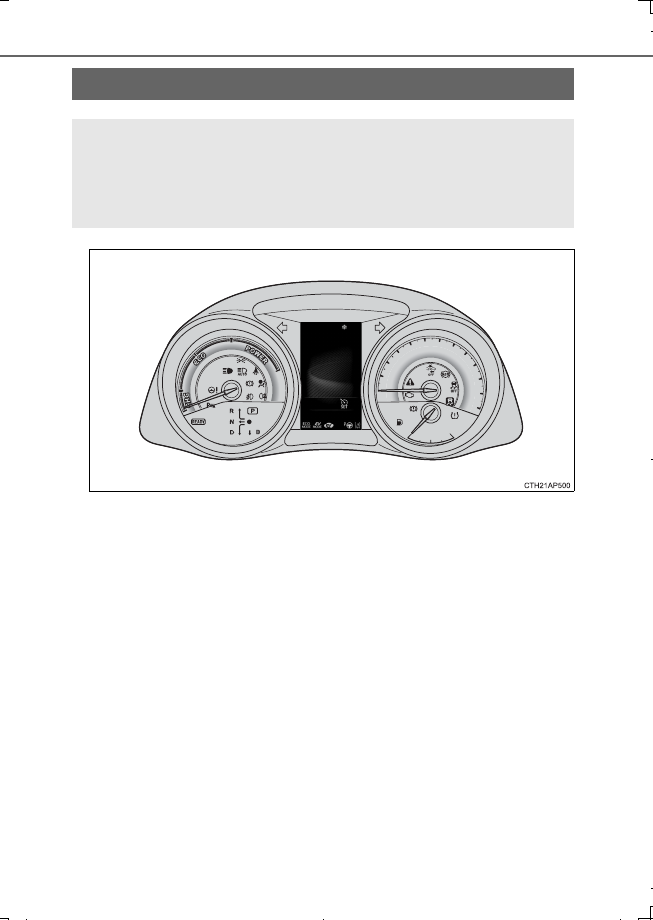

Warnleuchten und Anzeigen

Die Warnleuchten und Anzeigen im Kombiinstrument und im Mittelteil
des Armaturenbretts informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.

Zu Erklärungszwecken werden in der folgenden Abbildung alle Warn-
leuchten und Anzeigen eingeschaltet dargestellt.

AURIS HV Touring Sports_OM_German_OM12L20M.book  98 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

99

2. Kombiinstrument

2

Instrument

entafel

AURIS HV Touring Sports_EM (OM12L20M)

Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Fahrzeugsystemen.

*

1

: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten

ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung in einem System vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

*

2

: Die Leuchte blinkt, um auf eine Funktionsstörung hinzuweisen.

*

3

: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.

Warnleuchten

*

1

(Rot)

Warnleuchte für Bremssys-
tem (



S. 511)

*

1

Radschlupfanzeige
(



S. 512)

*

1

(Gelb)

Warnleuchte für Bremssys-
tem (



S. 511)

*

1, 2

(je nach Aus-

stattung)

PCS-Warnleuchte
(



S. 513)

Warnleuchte für hohe
Motorkühlmitteltemperatur
(



S. 511)

Warnleuchte für niedrigen
Kraftstoffstand (



S. 513)

*

1

Störungsanzeigeleuchte
(



S. 512)

Erinnerungsleuchte für
Sicherheitsgurt des Fah-
rer- und Beifahrersitzes
(



S. 513)

*

1

SRS-Warnleuchte
(



S. 512)

*

3

Erinnerungsleuchten für
Sicherheitsgurte der Rück-
sitze (



S. 513)

*

1

ABS-Warnleuchte
(



S. 512)

*

1

(je nach Aus-

stattung)

Reifendruck-Warnleuchte
(



S. 514)

*

1

Warnleuchte für elektri-
sches Servolenksystem
(



S. 512)

*

1

Hauptwarnleuchte
(



S. 514)

AURIS HV Touring Sports_OM_German_OM12L20M.book  99 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

100

2. Kombiinstrument

AURIS HV Touring Sports_EM (OM12L20M)

Die Anzeigen informieren den Fahrer über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.

Anzeigen

Anzeige für Fahrtrichtungs-
anzeiger (



S. 236)

(je nach Aus-

stattung)

Anzeige für Simple-IPA
(



S. 301)

Schlussleuchtenanzeige
(



S. 238)

*

1, 2

Radschlupfanzeige
(



S. 317)

Anzeige für Fernlicht
(



S. 238)

*

1

Anzeige VSC OFF
(



S. 317)

*

1

(je nach Aus-

stattung)

Anzeige für automatisches
Fernlicht (



S. 280)

*

1

(je nach Aus-

stattung)

PCS-Warnleuchte
(



S. 261)

(je nach Aus-

stattung)

Anzeige für Nebelschein-
werfer (



S. 244)

EV-Anzeige (



S. 226)

Nebelschlussleuchtenan-
zeige (



S. 244)

*

3

Sicherheitsanzeige
(



S. 83, 90)

(je nach Aus-

stattung)

Anzeige für Geschwindig-
keitsregelung (



S. 290)

Anzeige Power-Modus
(



S. 231)

(je nach Aus-

stattung)

Anzeige “SET” für
Geschwindigkeitsregelung
(



S. 290)

Anzeige “ECO MODE”
(



S. 231)

(je nach Aus-

stattung)

Anzeige für LDA (Alarm bei
Fahrspurabweichung)
(



S. 274)

Anzeige für EV-Fahrmodus
(



S. 226)

(je nach Aus-

stattung)

Anzeige für Toyota-Ein-
parkhilfe (



S. 294)

Anzeige “READY”
(



S. 220)

AURIS HV Touring Sports_OM_German_OM12L20M.book  100 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

101

2. Kombiinstrument

2

Instrument

entafel

AURIS HV Touring Sports_EM (OM12L20M)

*

1

: Wenn die Starttaste in den Modus ON gestellt wird, schalten sich diese Leuchten

ein, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlöschen
nach einigen Sekunden bzw. nach dem Einschalten des Hybridsystems. Wenn eine
Leuchte nicht aufleuchtet oder die Leuchten nicht wieder erlöschen, kann eine
Funktionsstörung in einem System vorliegen. Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

*

2

: Die Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.

*

3

: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.

*

4

: Wenn die Außentemperatur etwa 3°C oder weniger beträgt, blinkt die Anzeige für

etwa 10 Sekunden und leuchtet dann dauerhaft.

*

4

Anzeige für niedrige
Außentemperatur
(



S. 102)

Schaltstellungsanzeigen
(



S. 228)

*

1, 3

Anzeige “PASSENGER
AIR BAG” (



S. 49)

WARNUNG

■

Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet

Sollte eine Leuchte eines Sicherheitssystems wie z. B. die ABS- oder SRS-Warn-
leuchte beim Starten des Hybridsystems nicht aufleuchten, kann dies bedeuten,
dass diese Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht
schützen, was zu schweren bis tödlichen Verletzungen führen kann. Lassen Sie das
Fahrzeug in diesem Fall von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb sofort überprüfen.

AURIS HV Touring Sports_OM_German_OM12L20M.book  101 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

102

2. Kombiinstrument

AURIS HV Touring Sports_EM (OM12L20M)

Anzeige des Hybridsystems

Zeigt die Ausgabe des Hybridsystems oder die Regenerationsstufe an (



S. 103)

Tachometer

Zeigt die Fahrzeuggeschwindigkeit an.

Außentemperatur

Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an. Die Anzeige
für niedrige Außentemperatur leuchtet auf, wenn die Außentemperatur 3°C oder
weniger beträgt.

Schaltstellungsanzeigen

Zeigt die Schaltstellung an. (



S. 228)

Kraftstoffanzeige

Zeigt die Restkraftstoffmenge im Kraftstofftank an.

Multi-Informationsanzeige



S. 105

Anzeigen und Instrumente

1

2

3

4

5

6

AURIS HV Touring Sports_OM_German_OM12L20M.book  102 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

103

2. Kombiinstrument

2

Instrument

entafel

AURIS HV Touring Sports_EM (OM12L20M)

■

Die Instrumente und die Anzeige leuchten in folgenden Situationen

Die Starttaste befindet sich im Modus ON.

■

Außentemperaturanzeige

●

In den folgenden Situationen wird möglicherweise nicht die korrekte Außentempera-
tur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich.
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 15 km/h)
• Bei plötzlicher Änderung der Außentemperatur (am Eingang/Ausgang einer

Garage, eines Tunnels usw.)

●

Wenn “



” ununterbrochen angezeigt wird, liegt möglicherweise eine Funktionsstö-

rung des Systems vor. Lassen Sie Ihr Fahrzeug bei einem Toyota-Vertragshändler
oder einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.

■

Anzeige des Hybridsystems

●

Bleibt der Zeiger der Anzeige innerhalb des Eco-Bereichs, kann eine umweltfreundli-
chere Fahrweise erreicht werden.

●

Der Lade-Bereich zeigt den Status der Regeneration

*

 an. Regenerierte Energie wird

zum Laden der Hybridbatterie (Traktionsbatterie) verwendet.

*

: Der in dieser Betriebsanleitung verwendete Begriff “Regeneration” bezieht sich auf

die Umwandlung der durch die Bewegung des Fahrzeugs erzeugten Energie in
elektrische Energie.

■

Motordrehzahl

Bei Hybridfahrzeugen wird die Motordrehzahl genau kontrolliert, um den Kraftstoffver-
brauch zu verringern und die Abgase zu reduzieren usw.
Zeitweise kann die angezeigte Motordrehzahl unterschiedlich sein, selbst wenn der
Fahrbetrieb und die Fahrbedingungen identisch sind.

Lade-Bereich
Zeigt das regenerative Aufladen an.

Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Benzinmo-
tors nur selten genutzt wird.

Der Benzinmotor wird unter verschiedenen
Bedingungen automatisch angehalten und
wieder gestartet.

Eco-Bereich
Gibt an, dass das Fahrzeug auf umwelt-
freundliche Weise gefahren wird.

Leistungsbereich
Gibt an, dass ein umweltfreundlicher Fahr-
bereich überschritten wird (beim Fahren
unter Volllast usw.)

1

2

3

4

AURIS HV Touring Sports_OM_German_OM12L20M.book  103 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

104

2. Kombiinstrument

AURIS HV Touring Sports_EM (OM12L20M)

HINWEIS

■

Vermeidung von Schäden am Motor und seinen Bestandteilen

Wenn die Warnleuchte für hohe Motorkühlmitteltemperatur angezeigt wird, überhitzt
der Motor möglicherweise. Halten Sie das Fahrzeug in diesem Fall umgehend an
einer sicheren Stelle an und überprüfen Sie das Hybridsystem, sobald es vollständig
abgekühlt ist. (



S. 563)

AURIS HV Touring Sports_OM_German_OM12L20M.book  104 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

105

2. Kombiinstrument

2

Instrument

entafel

AURIS HV Touring Sports_EM (OM12L20M)

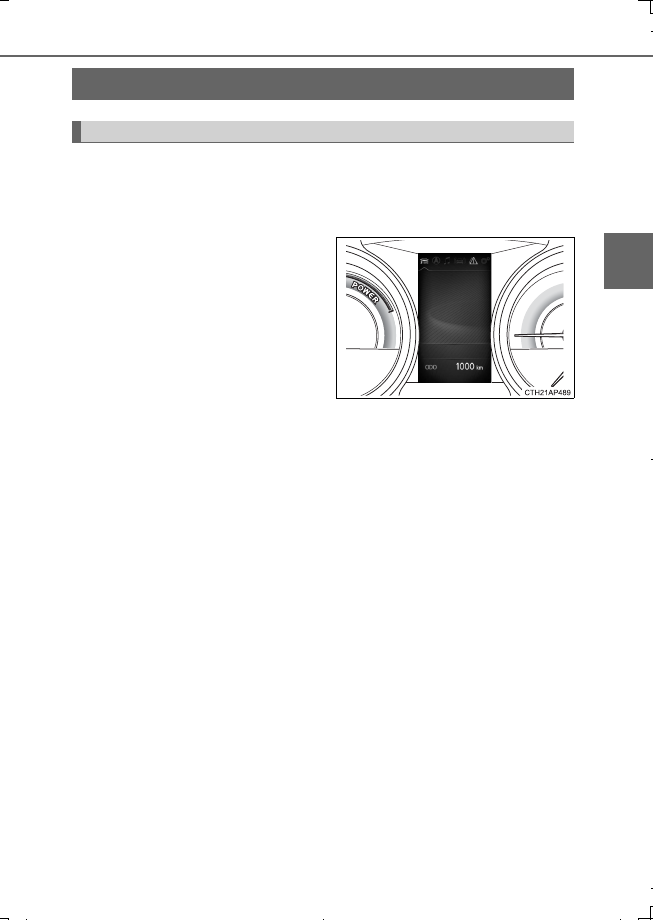

Die Multi-Informationsanzeige liefert dem Fahrer eine Reihe fahrtbezogener
Daten, wie z. B. die aktuelle Außentemperatur. Die Multi-Informationsanzeige
kann auch verwendet werden, um die Anzeigeeinstellungen und andere Ein-
stellungen zu ändern.

●

Außentemperatur (



S. 102)

●

Pop-up-Anzeige

In manchen Situationen wird vorü-
bergehend eine Warnmeldung
angezeigt oder der Betriebsstatus
eines Systems auf der Multi-Infor-
mationsanzeige wird angezeigt.

Für einige Modelle gilt: Einige Pop-
up-Anzeigen können ein-/ausge-
schaltet werden. (



S. 111)

●

Fahrtinformationen (



S. 107)

Zeigt folgende Elemente an:

• Gesamtkilometerzähler
• Tageskilometerzähler

Multi-Informationsanzeige

Anzeigeinhalt

AURIS HV Touring Sports_OM_German_OM12L20M.book  105 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

106

2. Kombiinstrument

AURIS HV Touring Sports_EM (OM12L20M)

●

Menüsymbole (



S. 108)

Wählen Sie ein Menüsymbol aus, um seinen Inhalt anzuzeigen.

Drücken Sie die Schalter

 oder

 am Lenkrad, um die Menüsymbole

anzuzeigen.

Fahrinformationen (



S. 109)

Wählen Sie dies zur Anzeige verschiedener Fahrdaten.

Mit dem Navigationssystem verbundene Anzeige (je nach Ausstat-

tung)

Wählen Sie dies, um die folgenden Informationen zum Navigationssystem
anzuzeigen.

• Routenführung
• Kompassanzeige (Anzeige nach Norden/Anzeige Fahrtrichtung)

Mit dem Audiosystem verbundene Anzeige (je nach Ausstattung)

Wählen Sie dies, um die Auswahl einer Audioquelle oder Titels auf dem Inst-
rument mithilfe der Steuerschalter für die Instrumente zu aktivieren.

Informationen der Fahrerassistenzsysteme (je nach Ausstattung)

Wählen Sie dies, um den Betriebsstatus der folgenden Systeme anzuzeigen

• LDA (Alarm bei Fahrspurabweichung) (



S. 274)

• RSA (Verkehrsschilderkennung) (



S. 284)

Anzeige von Warnmeldungen (



S. 518)

Wählen Sie dies, um Warnmeldungen und Maßnahmen anzuzeigen, die bei
einer Funktionsstörung zu ergreifen sind.

Einstellungsanzeige (



S. 111)

Wählen Sie dies, um die Einstellungen der Instrumentenanzeige und andere
Einstellungen zu ändern.

AURIS HV Touring Sports_OM_German_OM12L20M.book  106 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

107

2. Kombiinstrument

2

Instrument

entafel

AURIS HV Touring Sports_EM (OM12L20M)

◆

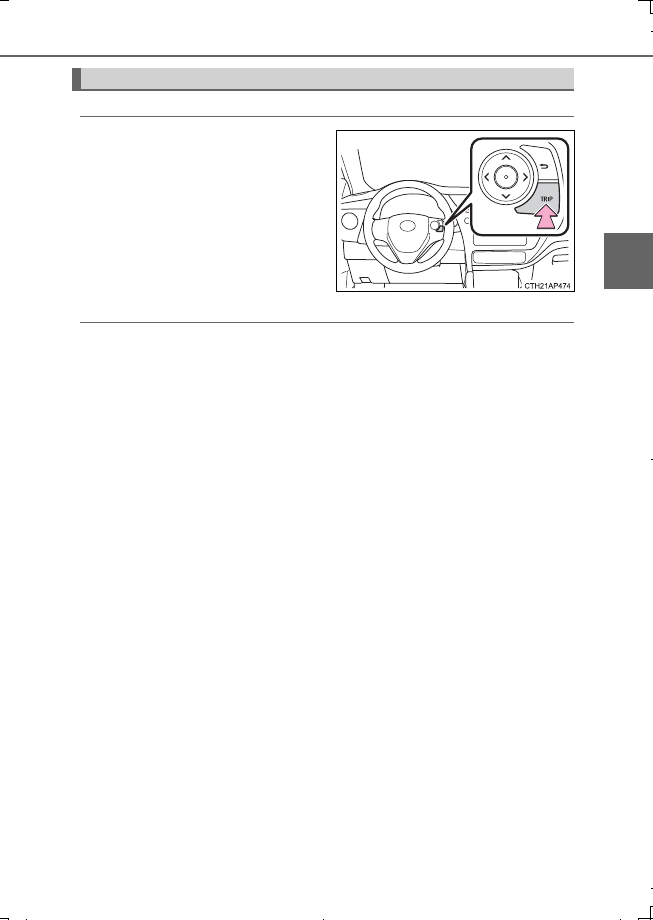

Ändern der Anzeige

Drücken Sie den Schalter “TRIP”,
um das angezeigte Element zu
ändern.

Jedes Mal, wenn der Schalter
gedrückt wird, wird das angezeigte
Element geändert.

◆

Anzeigeelemente

■

Gesamtkilometerzähler

Zeigt die Gesamtlaufleistung des Fahrzeugs an.

■

Tageskilometerzähler A/Tageskilometerzähler B

Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.

Rufen Sie zum Zurücksetzen den gewünschten Tageskilometerzähler auf und
halten Sie den Schalter “TRIP” gedrückt.

Fahrtinformationen

AURIS HV Touring Sports_OM_German_OM12L20M.book  107 ページ  ２０１６年６月２８日　火曜日　午後８時５６分
