Toyota Auris (2017 year). Instruction in German - part 5

76

1-2. Hybridsystem

AURIS HV Touring Sports_EM (OM12L20M)

Diese Abbildung ist ein Beispiel zur Erläuterung und kann vom tatsächlichen
Gegenstand abweichen.

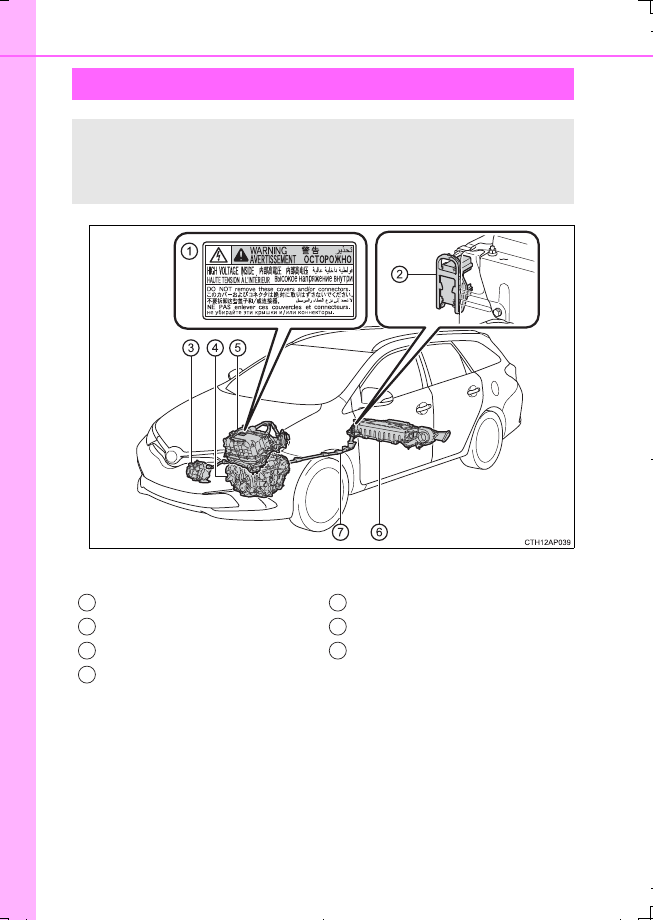

Vorsichtsmaßnahmen für das Hybridsystem

Seien Sie vorsichtig im Umgang mit dem Hybridsystem, da es ein
Hochspannungssystem (maximal ca. 650 V) ist sowie Teile enthält, die
extrem heiß werden, wenn das Hybridsystem in Betrieb ist. Beachten
Sie die am Fahrzeug angebrachten Warnschilder.

Warnschild

Wartungsstecker

Klimaanlagenkompressor

Elektromotor (Traktionsmotor)

Leistungsregler

Hybridbatterie (Traktionsbatterie)

Hochspannungskabel (orange)

1
2
3
4

5
6
7

AURIS HV Touring Sports_OM_German_OM12L20M.book  76 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

77

1-2. Hybridsystem

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

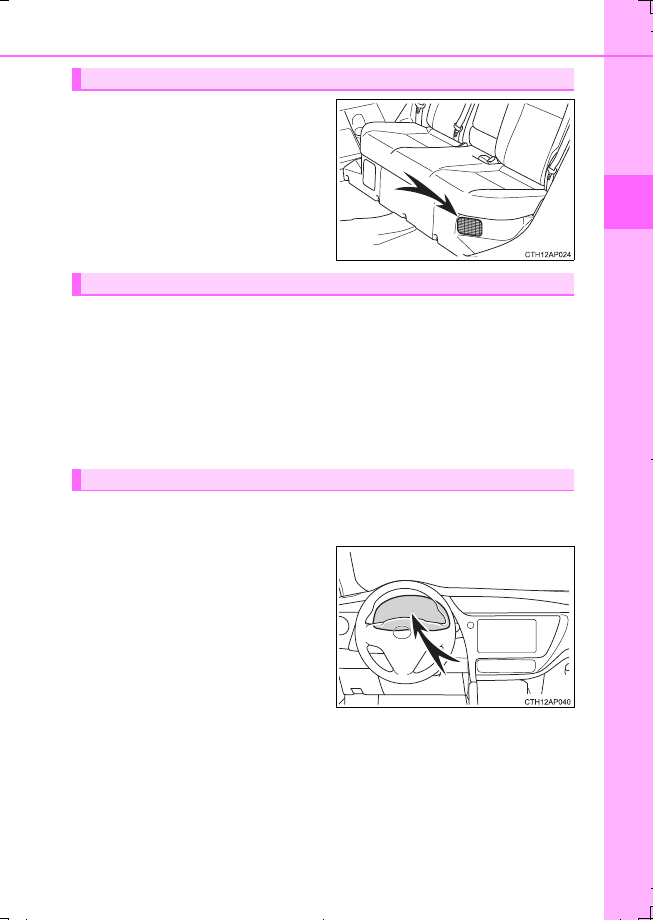

An der Seite des unteren Teils des lin-
ken Rücksitzes befindet sich eine
Lufteinlassöffnung zum Kühlen der
Hybridbatterie (Traktionsbatterie).
Wenn die Lüftungsöffnung blockiert
wird, kann die Hybridbatterie überhit-
zen, was zu einer verminderten Leis-
tung der Hybridbatterie führt.

Wird ein bestimmtes Maß an Erschütterung vom Erschütterungssensor
gemessen, blockiert das Notabschaltsystem den Starkstrom und stoppt die
Kraftstoffpumpe, um das Risiko eines tödlichen Stromschlags und austreten-
den Kraftstoffs zu minimieren. Wird das Notabschaltsystem aktiviert, kann Ihr
Fahrzeug nicht wieder gestartet werden. Um das Hybridsystem wieder anzu-
lassen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder an einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb.

Eine Meldung wird automatisch angezeigt, wenn eine Funktionsstörung im
Hybridsystem auftritt oder eine nicht ordnungsgemäße Bedienung erfolgt.

Wenn auf der Multi-Informationsan-
zeige eine Warnmeldung erscheint,
lesen Sie die Meldung und befolgen
Sie die Anweisungen. (



S. 518)

Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie)

Notabschaltsystem

Warnmeldung des Hybridsystems

AURIS HV Touring Sports_OM_German_OM12L20M.book  77 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

78

1-2. Hybridsystem

AURIS HV Touring Sports_EM (OM12L20M)

■

Wenn eine Warnleuchte aufleuchtet, eine Warnmeldung angezeigt wird oder die
12-Volt-Batterie abgeklemmt wird

Das Hybridsystem startet möglicherweise nicht. Versuchen Sie in diesem Fall, das
System erneut zu starten. Wenn die Anzeige “READY” nicht aufleuchtet, wenden Sie
sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.

■

Zu geringer Kraftstoffvorrat

Wenn das Fahrzeug einen zu geringen Kraftstoffvorrat aufweist und das Hybridsystem
nicht gestartet werden kann, füllen Sie mindestens so viel Kraftstoff nach, dass die
Warnleuchte für niedrigen Kraftstoffstand (



S. 513) erlischt. Bei einer sehr geringen

Kraftstoffmenge ist es möglich, dass das Hybridsystem nicht gestartet werden kann.
(Die Standardmenge für Kraftstoff beträgt ca. 8,1 L, wenn sich das Fahrzeug auf einer
ebenen Fläche befindet. Dieser Wert kann abweichen, wenn sich das Fahrzeug an
einem Gefälle befindet. Fügen Sie mehr Kraftstoff zu, wenn das Fahrzeug geneigt
steht.)

■

Elektromagnetische Wellen

●

Hochspannungsteile und -kabel der Hybridfahrzeuge sind elektromagnetisch abge-
schirmt und senden daher ungefähr dieselbe Menge an elektromagnetischen Wellen
aus wie herkömmliche Fahrzeuge mit Benzinmotor oder elektronische Geräte im
Haushalt.

●

Ihr Fahrzeug kann Tonstörungen in einigen Funkteilen von Drittanbietern verursa-
chen.

■

Hybridbatterie (Traktionsbatterie)

Die Hybridbatterie (Traktionsbatterie) weist eine beschränkte Lebensdauer auf. Die
Lebensdauer der Hybridbatterie (Traktionsbatterie) kann sich in Abhängigkeit von
Fahrstil und Fahrbedingungen ändern.

■

Konformitätserklärung

Dieses Modell entspricht den Wasserstoff-Emissionen gemäß Verordnung ECE100
(Sicherheit der Batterie für Elektrofahrzeuge).

AURIS HV Touring Sports_OM_German_OM12L20M.book  78 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

79

1-2. Hybridsystem

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

WARNUNG

■

Vorsichtsmaßnahmen bei Hochspannung

Dieses Fahrzeug verfügt über DC- und AC-Systeme mit Hochspannung sowie über
ein 12-Volt-System. DC- und AC-Hochspannung ist sehr gefährlich und kann
schwere Verbrennungen und Stromschläge verursachen, die zum Tod oder zu
schweren Verletzungen führen können.

●

Berühren, zerlegen, entfernen oder ersetzen Sie niemals die Hochspannungsteile,
-kabel oder deren Steckverbinder.

●

Das Hybridsystem wird nach dem Start heiß, da es mit Hochspannung arbeitet.
Seien Sie bei Hochspannung und hohen Temperaturen vorsichtig und beachten
Sie immer die Warnschilder am Fahrzeug.

●

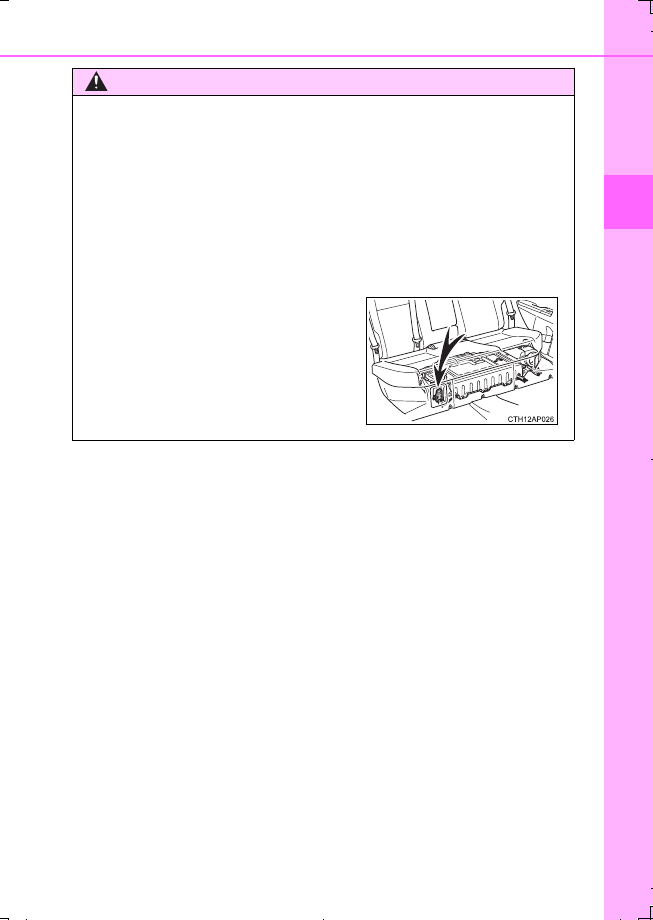

Öffnen Sie niemals die Zugangsöffnung des
Wartungssteckers unter dem Rücksitz. Der
Wartungsstecker wird nur verwendet, wenn
das Fahrzeug gewartet wird und eine hohe
Spannung anliegt.

AURIS HV Touring Sports_OM_German_OM12L20M.book  79 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

80

1-2. Hybridsystem

AURIS HV Touring Sports_EM (OM12L20M)

WARNUNG

■

Vorsichtsmaßnahmen bei Verkehrsunfällen

Wenn Ihr Fahrzeug an einem Unfall beteiligt ist, beachten Sie die folgenden Vor-
sichtsmaßnahmen, um die Gefahr tödlicher oder schwerer Verletzungen zu verrin-
gern:

●

Halten Sie das Fahrzeug an einer sicheren Stelle an, um Folgeunfälle zu vermei-
den, ziehen Sie die Feststellbremse an, schalten Sie den Schalthebel in Stellung P
und schalten Sie das Hybridsystem aus. (



S. 196)

●

Berühren Sie keine Hochspannungsteile, -kabel und Steckverbinder.

●

Wenn elektrische Leitungen innerhalb oder außerhalb Ihres Fahrzeugs freigelegt
sind, kann es zu einem Stromschlag kommen. Berühren Sie niemals freiliegende
elektrische Leitungen.

●

Wenn Flüssigkeit austritt, berühren Sie diese nicht, da es sich um stark alkalische
Elektrolyte aus der Hybridbatterie (Traktionsbatterie) handeln kann. Wenn Ihre
Haut oder Augen damit in Berührung kommen, spülen Sie sie sofort mit reichlich
Wasser oder, falls möglich, mit einer Borsäurelösung ab. Nehmen Sie unverzüglich
ärztliche Hilfe in Anspruch.

●

Wenn das Hybridfahrzeug in Brand gerät, verlassen Sie das Fahrzeug schnellst-
möglich. Verwenden Sie niemals einen Feuerlöscher, der nicht für Elektrobrände
geeignet ist. Selbst die Verwendung einer geringen Menge Wasser kann gefährlich
sein.

●

Wenn Ihr Fahrzeug abgeschleppt werden muss, müssen die Vorderräder dabei
angehoben sein. Wenn beim Abschleppen die mit dem Elektromotor (Traktionsmo-
tor) verbundenen Räder den Boden berühren, erzeugt der Motor unter Umständen
weiterhin Strom. Dies kann einen Brand verursachen. (



S. 504)

●

Kontrollieren Sie sorgfältig den Boden unter dem Fahrzeug. Wenn Sie feststellen,
dass Flüssigkeit auf den Boden ausgetreten ist, ist das Kraftstoffsystem möglicher-
weise beschädigt. Verlassen Sie das Fahrzeug schnellstmöglich.

AURIS HV Touring Sports_OM_German_OM12L20M.book  80 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

81

1-2. Hybridsystem

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

WARNUNG

■

Hybridbatterie (Traktionsbatterie)

●

Verkaufen, verleihen oder verändern Sie die Hybridbatterie niemals. Um Unfälle zu
vermeiden, werden Hybridbatterien, die aus einem zu entsorgenden Fahrzeug
stammen, von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
gesammelt. Entsorgen Sie die Batterie nicht selbst.
Wenn die Batterie nicht vorschriftsmäßig gesammelt wird, kann Folgendes eintre-
ten und zum Tod oder zu schweren Verletzungen führen:
• Die Hybridbatterie könnte illegal entsorgt oder weggeworfen werden, was

umweltschädlich ist, und jemand könnte ein Hochspannungsteil berühren, was
zu einem Stromschlag führen kann.

• Die Hybridbatterie ist ausschließlich für den Gebrauch in Ihrem Hybridfahrzeug

vorgesehen. Wenn die Hybridbatterie außerhalb Ihres Fahrzeugs verwendet
oder auf irgendeine Weise verändert wird, können Unfälle wie ein Stromschlag,
Hitzeentwicklung, Rauchentwicklung, eine Explosion und Elektrolyt-Ausfluss
eintreten.

Wenn Sie Ihr Fahrzeug weiterverkaufen oder verleihen, ist die Gefahr eines
Unfalls extrem hoch, da die Person, die das Fahrzeug erhält, diese Gefahren
möglicherweise nicht kennt.

●

Wenn Ihr Fahrzeug verschrottet wird, ohne dass die Hybridbatterie vorher entfernt
wurde, besteht die Gefahr eines schweren Stromschlags, wenn Hochspan-
nungsteile, -kabel und deren Steckverbinder berührt werden. Muss Ihr Fahrzeug
verschrottet werden, muss die Hybridbatterie von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb entsorgt werden. Wenn die Hybridbatterie nicht
ordnungsgemäß entsorgt wird, kann sie einen Stromschlag hervorrufen, der zum
Tod oder zu schweren Verletzungen führen kann.

AURIS HV Touring Sports_OM_German_OM12L20M.book  81 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

82

1-2. Hybridsystem

AURIS HV Touring Sports_EM (OM12L20M)

HINWEIS

■

Lufteinlassöffnung der Hybridbatterie (Traktionsbatterie)

●

Platzieren Sie keine Gegenstände so, dass die Lufteinlassöffnung blockiert wird.
Die Hybridbatterie (Traktionsbatterie) kann überhitzen und beschädigt werden.

●

Reinigen Sie die Lufteinlassöffnung regelmäßig, um ein Überhitzen der Hybridbat-
terie (Traktionsbatterie) zu vermeiden.

●

Lassen Sie weder Wasser noch Fremdmaterialien in die Lufteinlassöffnung eindrin-
gen, da dies zu einem Kurzschluss und einer Beschädigung der Hybridbatterie
(Traktionsbatterie) führen kann.

●

Befördern Sie keine übermäßig großen Mengen Wasser, wie z. B. Wasserspender-
flaschen, im Fahrzeug. Wenn Wasser über der Hybridbatterie (Traktionsbatterie)
verschüttet wird, kann die Batterie beschädigt werden. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

AURIS HV Touring Sports_OM_German_OM12L20M.book  82 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

83

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

1-3. Diebstahlwarnanlage

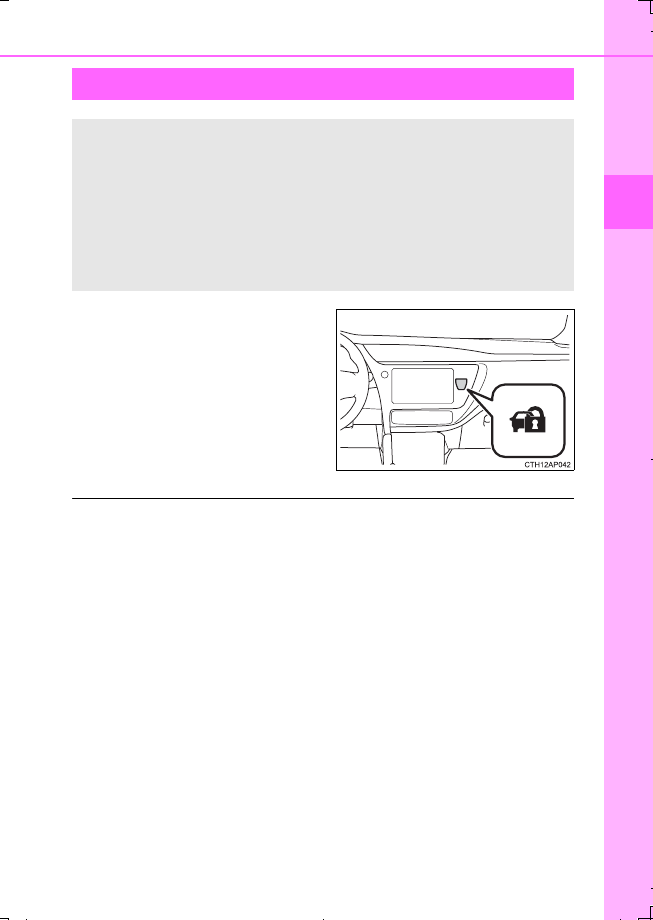

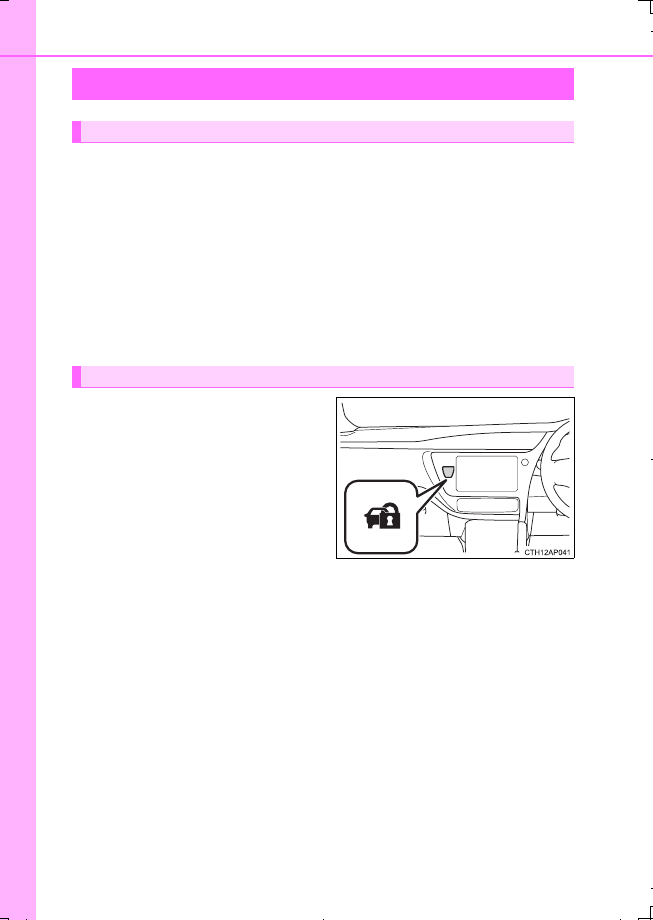

Die Anzeigeleuchte blinkt nach dem
Abschalten der Starttaste, um anzu-
zeigen, dass das System in Betrieb
ist.

Die Anzeigeleuchte hört auf zu blin-
ken, nachdem die Starttaste in den
Modus ACCESSORY  oder  ON
gestellt wurde, um anzuzeigen, dass
das System deaktiviert wurde.

■

Systemwartung

Das Fahrzeug verfügt über eine wartungsfreie Wegfahrsperre.

■

Mögliche Ursachen für Funktionsstörungen des Systems

●

Wenn der Griff des Schlüssels einen Gegenstand aus Metall berührt

●

Wenn sich der Schlüssel in unmittelbarer Nähe eines Schlüssels (mit eingebautem
Signalgeber) eines anderen Fahrzeugs mit Sicherheitssystem befindet oder einen
solchen berührt

Wegfahrsperre

Die Fahrzeugschlüssel enthalten eingebaute Signalgeber, die das
Anlassen des Hybridsystems verhindern, falls ein Schlüssel nicht
zuvor im Bordcomputer des Fahrzeugs registriert wurde.

Lassen Sie die Schlüssel niemals im Fahrzeug, wenn Sie das Fahrzeug
verlassen.

Dieses System wurde zur Verhinderung von Fahrzeugdiebstählen ent-
wickelt, bietet jedoch keine absolute Sicherheit vor allen Fahrzeugdieb-
stählen.

AURIS HV Touring Sports_OM_German_OM12L20M.book  83 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

84

1-3. Diebstahlwarnanlage

AURIS HV Touring Sports_EM (OM12L20M)

■

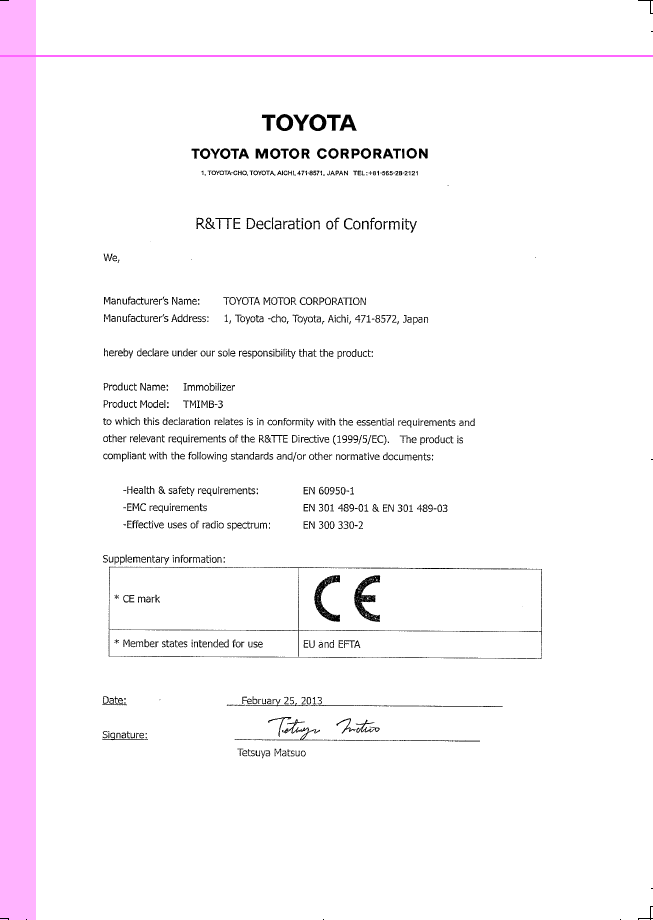

Zertifizierung für die Wegfahrsperre

AURIS HV Touring Sports_OM_German_OM12L20M.book  84 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

85

1-3. Diebstahlwarnanlage

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

AURIS HV Touring Sports_OM_German_OM12L20M.book  85 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

86

1-3. Diebstahlwarnanlage

AURIS HV Touring Sports_EM (OM12L20M)

AURIS HV Touring Sports_OM_German_OM12L20M.book  86 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

87

1-3. Diebstahlwarnanlage

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

AURIS HV Touring Sports_OM_German_OM12L20M.book  87 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

88

1-3. Diebstahlwarnanlage

AURIS HV Touring Sports_EM (OM12L20M)

AURIS HV Touring Sports_OM_German_OM12L20M.book  88 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

89

1-3. Diebstahlwarnanlage

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

HINWEIS

■

Um sicherzustellen, dass das System ordnungsgemäß funktioniert

Das System weder verändern noch ausbauen. Wenn Sie das System ändern oder
ausbauen, kann der korrekte Betrieb des Systems nicht mehr gewährleistet werden.

AURIS HV Touring Sports_OM_German_OM12L20M.book  89 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

90

1-3. Diebstahlwarnanlage

AURIS HV Touring Sports_EM (OM12L20M)

Der Alarm setzt Licht und Ton ein, um zu warnen, wenn ein Eindringen
erkannt wird.

Der Alarm wird in folgenden Situationen ausgelöst, wenn er aktiviert ist:

●

Wenn eine verriegelte Tür anders als mit der Einstiegsfunktion (je nach
Ausstattung) oder der Fernbedienung entriegelt bzw. geöffnet wird. (Die
Türen werden automatisch wieder verriegelt.)

●

Die Motorhaube wird geöffnet.

●

Der Innenraum-Überwachungssensor registriert eine Bewegung im Fahr-
zeug. (Eine Person dringt in das Fahrzeug ein.)

●

Das Heckklappenfenster wird angeschlagen oder zerbrochen.

Schließen Sie die Türen und die
Motorhaube und verriegeln Sie alle
Türen mit der Einstiegsfunktion (je
nach Ausstattung) oder der Fernbe-
dienung. Das System wird nach 30
Sekunden automatisch aktiviert.

Wenn das System aktiviert wird, wech-
selt die Anzeigeleuchte von Dauerlicht
auf ein Blinkmuster.

Alarm





: Je nach Ausstattung

Der Alarm

Einstellen der Alarmanlage

AURIS HV Touring Sports_OM_German_OM12L20M.book  90 ページ  ２０１６年６月２８日　火曜日　午後８時５６分

91

1-3. Diebstahlwarnanlage

1

Sicher

heitsinformationen

AURIS HV Touring Sports_EM (OM12L20M)

Führen Sie einen der folgenden Schritte aus, um den Alarm zu deaktivieren
oder abzuschalten:

●

Entriegeln Sie die Türen mit der Einstiegsfunktion (je nach Ausstattung)
oder mit der Fernbedienung.

●

Starten Sie das Hybridsystem. (Der Alarm wird nach wenigen Sekunden
deaktiviert oder abgeschaltet.)

■

Systemwartung

Das Fahrzeug verfügt über eine wartungsfreie Alarmanlage.

■

Vor dem Verriegeln des Fahrzeugs zu überprüfende Punkte

Um das unerwartete Auslösen des Alarms und einen Diebstahl des Fahrzeugs zu ver-
hindern, muss Folgendes sichergestellt werden:

●

Niemand befindet sich im Fahrzeug.

●

Die Fenster werden geschlossen, bevor der Alarm aktiviert wird.

●

Es werden keine Wertgegenstände oder persönlichen Sachen im Fahrzeug zurück-
gelassen.

Deaktivieren oder Abschalten des Alarms

AURIS HV Touring Sports_OM_German_OM12L20M.book  91 ページ  ２０１６年６月２８日　火曜日　午後８時５６分
