Toyota Auris (2017 year). Instruction in swedish - part 35

556

9-1. Specifikationer

OM12K97SE



1NR-FE- och 1ZR-FAE-motorer

Motor

Modell

1NR-FE- och 1ZR-FAE-motorer

Typ

4-cylindrig radmotor, 4-takt, bensin

Cylinderdiameter och
slaglängd



1NR-FE-motor

72,5



 80,5 mm



1ZR-FAE-motor

80,5



 78,5 mm

Volym



1NR-FE-motor

1 329 cm

3



1ZR-FAE-motor

1 598 cm

3

Ventilspel
(kall motor)

Automatisk inställning

Drivremmens spänning



1NR-FE-motor

Automatisk inställning



1ZR-FAE-motor

7,6–10,0 mm

*

*

: Nedböjning av drivremmen vid tryck med en tumme

med ca 98 N (använd rem)

Generator

Vattenpump

Kompressor
luftkonditio-
nering

Vevaxel

OM12K97SE_Auris.book  Page 556  Tuesday, September 20, 2016  3:02 PM

557

9-1. Specifikationer

OM12K97SE

9

Speci

fika
tioner



8NR-FTS-motor



1ND-TV- och 1WW-motorer

Modell

8NR-FTS-motor

Typ

4-cylindrig radmotor, 4-takt, bensin (med turbo)

Cylinderdiameter och
slaglängd

71,5



 74,5 mm

Volym

1 197 cm

3

Ventilspel (kall motor)

Automatisk inställning

Drivremmens spänning

Automatisk inställning

Modell

1ND-TV- och 1WW-motorer

Typ

4-cylindrig radmotor, 4-takt, diesel (med turbo)

Cylinderdiameter och
slaglängd



1ND-TV-motor

73,0



 81,5 mm



1WW-motor

78,0



 83,6 mm

Volym



1ND-TV-motor

1 364 cm

3



1WW-motor

1 598 cm

3

Ventilspel (kall motor)



1ND-TV-motor

Insug: 0,11–0,17 mm
Avgas: 0,14–0,20 mm



1WW-motor

Automatisk inställning

Drivremmens spänning

Automatisk inställning

OM12K97SE_Auris.book  Page 557  Tuesday, September 20, 2016  3:02 PM

558

9-1. Specifikationer

OM12K97SE



Bensinmotor



Dieselmotor

OBSERVERA

n

Drivrem, typ (1ND-TV-motor)

Högkvalitativ drivrem används till drivremmen på generatorsidan. Vid byte
av drivrem, använd Toyotas originaldrivrem eller drivrem med hög styrka av
motsvarande typ. Om högkvalitativ drivrem inte används kan drivremmens
livslängd bli kortare än förväntat. Den högkvalitativa drivremmen är en rem
med Aramidkärna som har högre styrka jämfört med vanliga remmar med
kärnor av PET eller PEN.

Bränsle

Bränsletyp

Inom EU:
Endast blyfri bensin enligt europeisk standard
EN228
Utanför EU:
Endast blyfri bensin

Oktantal

95 eller högre

Tankvolym
(Referens)

50 liter

Bränsletyp

Inom EU:
Dieselbränsle enligt europeisk standard EN590
Utanför EU:
Dieselbränsle som innehåller högst 50 ppm svavel

Cetantal

48 eller högre

Tankvolym
(Referens)

50 liter

OM12K97SE_Auris.book  Page 558  Tuesday, September 20, 2016  3:02 PM

559

9-1. Specifikationer

OM12K97SE

9

Speci

fika
tioner

*

: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byte

av motorolja. Värm upp motorn och stäng av den. Vänta i minst 5 minuter,
kontrollera oljenivån på mätstickan.

n

Val av motorolja



1NR-FE- och 1ZR-FAE-motorer

”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine Motor
Oil”. Annan motorolja av motsvarande kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL ”Energy-Conserving”, SM ”Energy-Conser-
ving”, SN ”Resource-Conserving” eller ILSAC multigrade motorolja
15W-40:
API kvalitetsklass SL, SM eller SN multigrade motorolja

Smörjsystem

Oljevolym
(Tömning och påfyllning



referens

*

)

Med filter



1NR-FE-motor

3,4 liter



1ZR-FAE-motor

4,2 liter



8NR-FTS-motor

4,0 liter



1ND-TV-motor

3,7 liter



1WW-motorn

5,2 liter

Utan filter



1NR-FE-motor

3,2 liter



1ZR-FAE-motor

3,9 liter



8NR-FTS-motor

3,7 liter



1ND-TV-motor

3,3 liter



1WW-motor

4,9 liter

OM12K97SE_Auris.book  Page 559  Tuesday, September 20, 2016  3:02 PM

560

9-1. Specifikationer

OM12K97SE

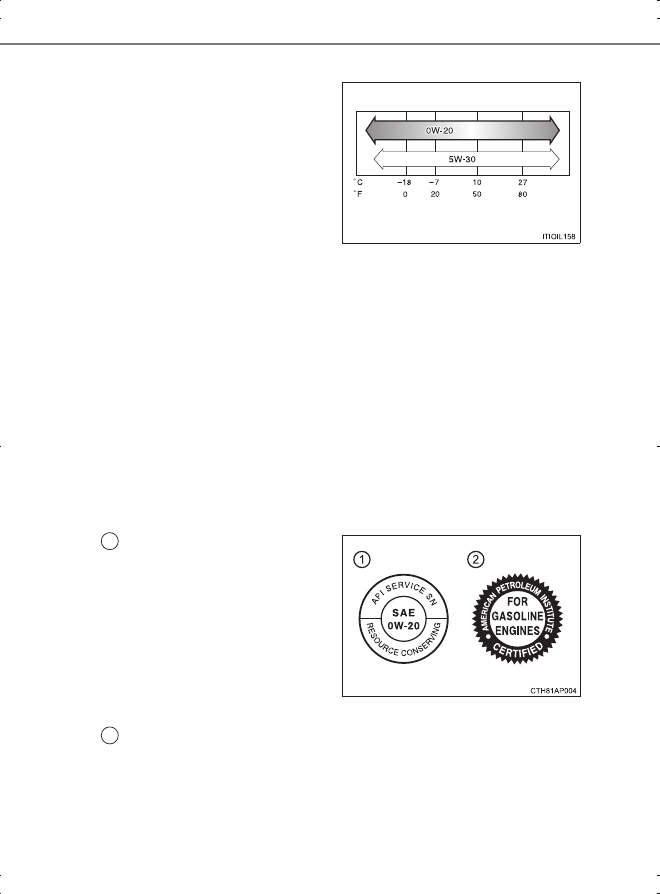

Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.
Om SAE 0W-20-olja inte finns att
få kan SAE 5W-30 användas.
Den bör emellertid ersättas med
SAE 0W-20 vid nästa oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli
svårstartad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Oljeviskositet (0W-20 beskrivs här som exempel):

• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det

möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.

• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.

En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.

Ungefärlig medeltemperatur fram
till nästa oljebyte

Rekommenderas

OM12K97SE_Auris.book  Page 560  Tuesday, September 20, 2016  3:02 PM

561

9-1. Specifikationer

OM12K97SE

9

Speci

fika
tioner

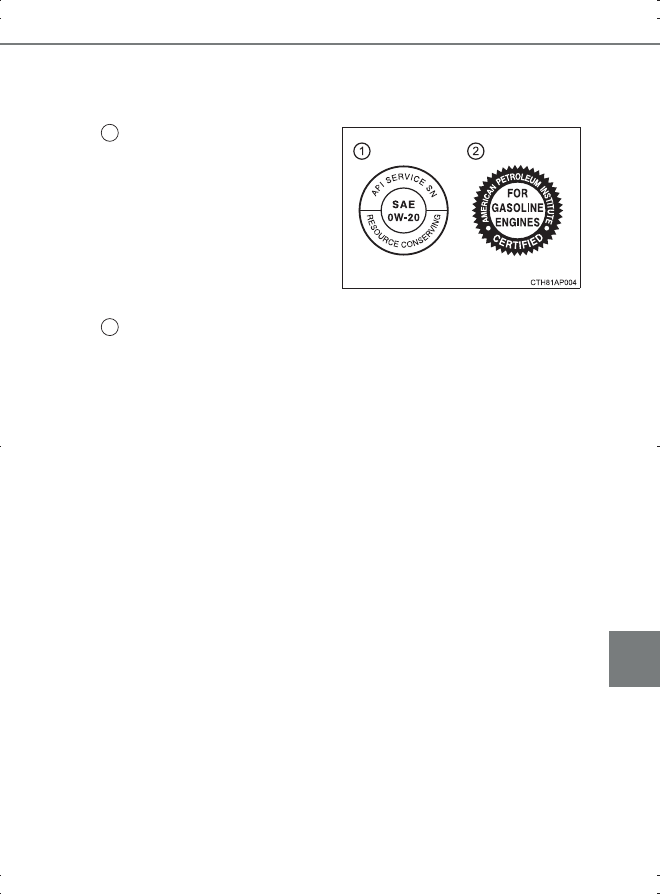

Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.

API kvalitetsmärke

Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre delen: ”Resource-
Conserving” betyder att oljan
har bränslebesparande och mil-
jöskyddande egenskaper.

ILSAC-godkännandemärke

ILSAC-märket (International Lubricant Specification Advisory Committee)
visas på behållarens framsida.



8NR-FTS-motor

“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” används i din Toyota. Använd “Toyota Genuine Motor Oil
SAE 0W-20 for Downsized Turbo Gasoline Engines”, som är godkänd
av Toyota, eller motsvarande som ska uppfylla följande kvalitet och
viskositet.
Oljekvalitet:
“Toyota Genuine Motor Oil SAE 0W-20 for Downsized Turbo Gasoline
Engines” eller API grade SL “Energy-Conserving”, SM “Energy-Con-
serving” eller SN “Resource-Conserving”; eller ILSAC multigrade
motorolja
Viskositetsgrad:
SAE 0W-20 och 5W-30

1

2

OM12K97SE_Auris.book  Page 561  Tuesday, September 20, 2016  3:02 PM

562

9-1. Specifikationer

OM12K97SE

Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med “Toyota Genuine Motor Oil
SAE 0W-20 for Downsized
Turbo Gasoline Engines”. SAE
0W-20 är det bästa valet för
god bränsleekonomi och goda
startegenskaper i kallt väder.

Om SAE 0W-20-olja inte finns att få kan SAE 5W-30 användas.
Den bör emellertid ersättas med SAE 0W-20 vid nästa oljebyte.
Oljeviskositet (0W-20 beskrivs här som exempel):

• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det

möjligt att starta bilen i kallt väder. Oljor med en lägre siffra framför
W gör motorn mer lättstartad i kallt väder.

• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.

En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.

Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.

API kvalitetsmärke

Övre delen: ”API SERVICE SN”
innebär oljans kvalitet enligt
American Petroleum Institute
(API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt SAE.
Nedre delen: ”Resource-
Conserving” betyder att oljan
har bränslebesparande och mil-
jöskyddande egenskaper.

ILSAC-godkännandemärke

ILSAC-märket (International Lubricant Specification Advisory Committee)
visas på behållarens framsida.

Ungefärlig medeltemperatur fram
till nästa oljebyte

Rekommenderad

1

2

OM12K97SE_Auris.book  Page 562  Tuesday, September 20, 2016  3:02 PM

563

9-1. Specifikationer

OM12K97SE

9

Speci

fika
tioner



1ND-TV-motor

”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder Toyotas godkända ”Toyota Genuine
Motor Oil”. Annan motorolja av motsvarande kvalitet kan också
användas.
Oljekvalitet: ACEA C2

Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-30 som ger god
bränsleekonomi och goda start-
egenskaper i kallt väder.

Oljeviskositet (0W-30 beskrivs här som exempel):

• 0W i 0W-30 utgör måttet på den egenskap hos oljan som gör det

möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.

• 30 i 0W-30 utgör måttet på oljans viskositet vid hög temperatur.

En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.

OBSERVERA

Användning av annan motorolja än ACEA C2 kan skada katalysatorn.

Ungefärlig medeltemperatur fram
till nästa oljebyte

Rekommenderas

OM12K97SE_Auris.book  Page 563  Tuesday, September 20, 2016  3:02 PM

564

9-1. Specifikationer

OM12K97SE



1WW-motor

Toyota rekommenderar ”Toyota Genuine Motor Oil 5W-30 Premium
Fuel Economy for 1WW/2WW engines”. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer beträffande användning av annan
godkänd motorolja av motsvarande kvalitet.

OBSERVERA

n

Undvika skada på motorn

l

Användning av andra motoroljor än ”Toyota Genuine Motor Oil 5W-30
Premium Fuel Economy for 1WW/2WW engines” eller andra godkända
motoroljor kan orsaka skador på motorn.

l

Om godkända motoroljor inte finns tillgängliga kan upp till 1 liter av följande
oljor användas: ACEA C3-oljor.
Bekräfta att viskositetsgraden är SAE 0W-40, 0W-30, 5W-40 eller 5W30.
Andra viskositeter kan skada motorn.

OM12K97SE_Auris.book  Page 564  Tuesday, September 20, 2016  3:02 PM

565

9-1. Specifikationer

OM12K97SE

9

Speci

fika
tioner



1NR-FE-, 1ZR-FAE- och 1ND-TV-motorer



8NR-FTS-motor

Kylsystem

Volym
(Referens)

1NR-FE-motor



Med avgasåtercirkulering

5,7 liter



Utan avgasåtercirkulering

4,7 liter

1ZR-FAE-motor



Modeller med Multidrive

5,8 liter



Modeller med manuell växellåda

5,6 liter

1ND-TV-motor



Med tilläggsvärmare

6,0 liter



Utan tilläggsvärmare

5,6 liter

Kylarvätska

Någon av följande kan användas:

• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolba-

serad kylarvätska som inte innehåller
silikat, amin, nitrit eller borat med Hybrid
Organic Acid Technology, ”longlife”.

Använd inte enbart vatten.

Volym (referens)

Bensinmotor

Intercooler



Modeller med Multidrive

6,4 liter



Modeller med manuell växellåda

6,2 liter

2,1 liter

Kylarvätska

Någon av följande kan användas:

• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolba-

serad kylarvätska som inte innehåller
silikat, amin, nitrit eller borat med Hybrid
Organic Acid Technology, ”longlife”.

Använd inte enbart vatten.

OM12K97SE_Auris.book  Page 565  Tuesday, September 20, 2016  3:02 PM

566

9-1. Specifikationer

OM12K97SE



1WW-motor

Volym (referens)



Med tilläggsvärmare

7,3 liter



Utan tilläggsvärmare

7,0 liter

Kylarvätska

”Toyota Genuine Long Life Coolant 1WW/
2WW” eller likvärdigt. Koncentrerade pro-
dukter som ”Toyota Genuine Premium Long
Life Coolant 1WW/2WW” måste alltid blan-
das i proportionerna 50 % kylvätska och
50 % avjoniserat vatten. Använd inte enbart
vatten.

Kontakta en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer
beträffande användning av annan godkänd
kylarvätska av motsvarande kvalitet.

Tändsystem (bensinmotor)

Tändstift

Fabrikat



1NR-FE-motor

DENSO SC16HR11



1ZR-FAE-motor

DENSO SC16HR11 eller DENSO SC20HR11



1ZR-FAE-motor

NGK DILKAR8J9G

Elektrodavstånd



1NR-FE- och 1ZR-FAE-motorer

1,1 mm



1ZR-FAE-motor

0,9 mm

OBSERVERA

n

Tändstift med iridiumelektroder

Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.

OM12K97SE_Auris.book  Page 566  Tuesday, September 20, 2016  3:02 PM

567

9-1. Specifikationer

OM12K97SE

9

Speci

fika
tioner

*

: Vätskekapaciteten anges som referens.

Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan verksamhet med motsvarande kvalifika-
tioner och utrustning.

Elsystem

Batteri

Tomgångsspänning
vid 20



C:

12,6–12,8 V Fulladdat
12,2–12,4 V Halvladdat
11,8–12,0 V Urladdat
(Spänning mäts 20 minuter efter att motorn
stängts av och alla lampor släckts.)

Laddströmstyrka

Max. 5 A

Multidrive

Vätskevolym

*

7,5 liter

Vätsketyp

Toyota Genuine CVT Fluid FE

OBSERVERA

n

Multidrivevätska, typ

Om du använder annan Multidrive-olja än ”Toyota Genuine CVT Fluid FE”
kan växlingskvaliteten försämras, växellådan kan låsa sig och vibrationerna
ökar, vilket kan leda till att växellådan skadas.

Manuell växellåda

Växellådsolja (referens)



1WW-motor

2,1 liter



Gäller ej 1WW-motorn

2,4 liter

Växellådsolja, typ

Någon av följande kan användas:

• ”TOYOTA Genuine Instruction Transmis-

sion Gear Oil LV”

• Annan växellådsolja som uppfyller

specifikationerna för API GL-4 och SAE
75W

OM12K97SE_Auris.book  Page 567  Tuesday, September 20, 2016  3:02 PM

568

9-1. Specifikationer

OM12K97SE

*

1

: Minsta tillåtna pedalspel när pedalen trampas ner med kraften 294 N och

motorn är igång

*

2

: Parkeringsbromsspakens rörelse när den dras upp med kraften 200 N

OBSERVERA

n

Växellådsolja till manuell växellåda

Observera att beroende på egenskaperna hos växellådsoljan som används,
eller på driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller
bränsleeffektiviteten vara annorlunda eller påverkas. Toyota rekommenderar
att ”TOYOTA Genuine Instruction Transmission Gear Oil LV” används för att
uppnå optimala prestanda.

Koppling

Pedalspel

5–15 mm

Vätsketyp

SAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4

Bromsar

Pedalens avstånd till
golvet

*

1

Min. 63 mm

Pedalspel

1–6 mm

Parkeringsbromsens
rörelse

*

2

5–8 hack

Vätsketyp

SAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4

Styrsystem

Fritt spel

Högst 30 mm

OM12K97SE_Auris.book  Page 568  Tuesday, September 20, 2016  3:02 PM

569

9-1. Specifikationer

OM12K97SE

9

Speci

fika
tioner



15-tums däck

*

: Däckens lufttryck visas på dekalen för däck- och lastuppgifter. (



Sid. 444)

Däck och fälgar

Däckdimension

195/65R15 91H

Lufttryck
(Rekommenderat
lufttryck för kalla
däck)

Bilens hastighet

Framhjul
kPa (bar)

Bakhjul
kPa (bar)

Över 160 km/tim

Typ A

*

:

260 (2,6)
Typ B

*

:

270 (2,7)

Typ A

*

:

260 (2,6)
Typ B

*

:

270 (2,7)

Högst 160 km/tim

Typ A

*

:

230 (2,3)
Typ B

*

:

240 (2,4)

Typ A

*

:

230 (2,3)
Typ B

*

:

240 (2,4)

Fälgdimension

15



 6 J

Åtdragningsmoment 103 Nm

OM12K97SE_Auris.book  Page 569  Tuesday, September 20, 2016  3:02 PM

570

9-1. Specifikationer

OM12K97SE



16-tums och 17-tumsdäck



Nödhjul

n

Vid körning med släp

Öka med 20,0 kPa (0,2 bar) över rekommenderat lufttryck och kör inte över
100 km/tim.

Däckdimension

205/55R16 91V, 215/45R17 87W, 225/45R17 91W

Lufttryck
(Rekommenderat
lufttryck för kalla
däck)

Bilens hastighet

Framhjul
kPa (bar)

Bakhjul
kPa (bar)

Över 160 km/tim

260 (2,6)

260 (2,6)

Högst 160 km/tim

230 (2,3)

230 (2,3)

Fälgdimension

16



 6 1/2 J (16-tumsdäck,

17



 7 J (17-tumsdäck)

Åtdragningsmoment 103 Nm

Däckdimension

T125/70D17 98M

Lufttryck
(Rekommenderat
lufttryck för kalla däck)

420 kPa (4,2 bar)

Fälgdimension

17



 4 T

Åtdragningsmoment

103 Nm

OM12K97SE_Auris.book  Page 570  Tuesday, September 20, 2016  3:02 PM

571

9-1. Specifikationer

OM12K97SE

9

Speci

fika
tioner

Glödlampor

Glödlampor

W

Typ

Exteriör

Halogenstrålkastare

*

55

A

Dimljus, fram

*

19

B

Körriktningsvisare, fram

21

C

Körriktningsvisare, sida

5

C

Körriktningsvisare, bak

21

D

Bromsljus

21

E

Backljus

16

F

Nummerskyltsbelysning

5

F

Interiör

Sminkspegelbelysning

*

5

G

Kupébelysning fram/läslampor

8

F

Kupébelysning, bak

*

8

G

Läslampor bak

*

8

F

Bagagerumsbelysning

5

G

A: HIR2 halogenlampor

C: Kilsockel (gul)

E: Bajonettsockel (genomskinlig)

G: Spolformad

*

: I förekommande fall

B: H16 halogenlampor

D: Bajonettsockel (gul)

F: Glassockellampor (genomskinlig)

OM12K97SE_Auris.book  Page 571  Tuesday, September 20, 2016  3:02 PM
