Toyota Roomy (2017 year). Instruction japanese - part 6





79

2

2. 計器の見方

メーターの見方

TFT カラーマルチインフォメーションディスプレイ

TFT カラーマルチインフォメーションディスプレイは、外気温や走行に
関するさまざまな情報を表示します。

トリップインフォメーション

表示される項目は次のとおりです。

・ オドメーター
・ トリップメーター A / B

ドライブインフォメーション

表示される項目は次のとおりです。

・ アイドリングストップ時間
・ 総アイドリングストップ時間
・ 瞬間燃費
・ 平均燃費
・ 航続可能距離
・ メッセージ確認

外気温表示

※ 1

(→ P. 83)

外気温を表示します。

設定速度表示

※ 2

(→ P. 247)

シフトポジション表示

※ 3

(→ P. 184)

SPORT モード表示

★※ 3

(→ P. 185)

エコキャラモード(→ P. 83)

設定(→ P. 87)

日時の修正や、画面の設定・変更を行います。

警告メッセージ(→ P. 398)

各システムに異常が発生すると、自動で表示されます。

スマートアシストⅡ機能低下表示

(→ P. 410)

パノラミックビューモニター

(→ P. 252)

※ 1

クルーズコントロールのシステムを ON にすると、表示位置が変わります。

※ 2

警告メッセージが表示されると、表示位置が変わります。

※ 3

警告メッセージ、パノラミックビューモニター

が表示されると、表示位置

が変わります。

表示内容

KBTH210401

:グレード、オプションなどにより、装備の有無があります。

80

2. 計器の見方

操作スイッチを押して、画面の表示切りかえ、設定をします。

DISP スイッチ

ドライブインフォメーションの表示を
切りかえます。(→ P. 82)

/

スイッチ

画面設定・変更時の上送り、下送りを
します。(→ P. 87)

ENTER スイッチ

画面設定・変更時の決定・選択をしま
す。(→ P. 87)

ODO/TRIP スイッチ

トリップインフォメーションの表示を切りかえます。(→ P. 81)

TFT カラーマルチインフォメーションディスプレイは、時計モード、カ
レンダーモード、エコキャラモードの 3 つの基本画面があります。表示
する基本画面を選択してください。(→ P. 89)

表示切りかえ

2

3

1

4

2

KBTH210402

基本画面

X

時計モード

X

カレンダーモード

X

エコキャラモード

KBTH210403

KBTH210404

KBTH210405

81

2. 計器の見方

2

メーターの見方

ODO/TRIP スイッチを押すごとに次のように切りかわります。

オドメーター

走行した総距離を表示します。

トリップメーター A

リセットしてからの走行距離を
表示します。

リセットするには、トリップメー
ター A の表示中に ODO/TRIP ス
イッチを1秒以上押します。

トリップメーター B

リセットしてからの走行距離を表示します。

リセットするには、トリップメーター B の表示中に ODO/TRIP スイッチを 1
秒以上押します。

:区間距離は、トリップ A、トリップ B の 2 種類で使い分けることができます。

トリップインフォメーション

1

2

3

KBTH210406

82

2. 計器の見方

DISP スイッチを押すごとに次のように切りかわります。

アイドリングストップ時間

エンジンを始動してから停止す
るまでのアイドリングストップ
時間 (Stop & Start システムに
よるエンジン停止時間) を通算で
表示します。
総アイドリングストップ時間

リセットしてからのアイドリン
グストップ時間 (Stop & Start
システムによるエンジンの停止
時間 ) を通算で表示します。

リセットするには、総アイドリングス
トップ時間表示中に DISP スイッチ
を長押しします。

瞬間燃費

現在の瞬間燃費を表示します。
平均燃費

リセットしてからの平均燃費を表示します。

・ リセットするには、平均燃費表示中にDISPスイッチを押し続けます。
・ 表示される平均燃費は、参考として利用してください。

航続可能距離

現在の燃料残量で走行できる、およその距離を表示します。

・ 表示される距離は過去の平均燃費をもとに算出されるため、表示さ

れる距離を実際に走行できるとは限りません。

・ 燃料給油量が少量の場合、表示が更新されないことがあります。

メッセージ確認

次のとき、

「ENTER で確認」と表示されますので、ENTER スイッチ

を押してメッセージを確認してください。

・ 警告メッセージを記憶しているとき(→ P. 398)
・「スマアシ停止」と表示されているとき

(→ P. 410)

メッセージを複数記憶している場合は、 スイッチを押すと表示が切
りかわります。

メッセージを記憶していないときは「メッセージなし」と表示されます。

ドライブインフォメーション

1

2

3

4

5

6

KBTH210407

:グレード、オプションなどにより、装備の有無があります。

83

2. 計器の見方

2

メーターの見方

外気温(①)を表示します。

外気温:− 30 ℃∼ 50 ℃の間で表示

します。

外気温が 3 ℃以下になると「凍結
注意」の警告メッセージを表示し
ます。(→ P. 404)

クルーズコントロールのシステムを ON にすると、表示位置が変わります。

エコキャラモードの画面表示では、環境に配慮した運転をしているとき、

車両下のイルミネーション(①)が緑色に変化したり、

 スタンプ

(②)が増えたりします。

 スタンプは最大 10 まで

増えます。

 スタンプはリセットする

ことができます。(→ P. 96)

外気温表示

1

KBTH210408

エコキャラモード

1

2

KBTH210410

84

2. 計器の見方

エンジンスイッチをイグニッション ON モードにしたとき、演出画面を
表示したあとにお知らせ画面を数秒間表示します。

次のお知らせ画面を表示することができます。

新年のごあいさつ

1 月 1 日に表示します。

誕生日、記念日

設定した日付に表示します。

車検日、点検日

設定日まで残り 1 か月を切ったとき、設定日以降に一度ずつ表示しま
す。

X

例:車検日

設定日まで残り 1 か月を切ったとき

設定日以降

オープニング画面

新年のごあいさつ

誕生日

記念日

車検日

点検日

エンジンオイル交換

オイルフィルター交換

タイヤローテーション

1

2

KBTH210411

85

2. 計器の見方

2

メーターの見方

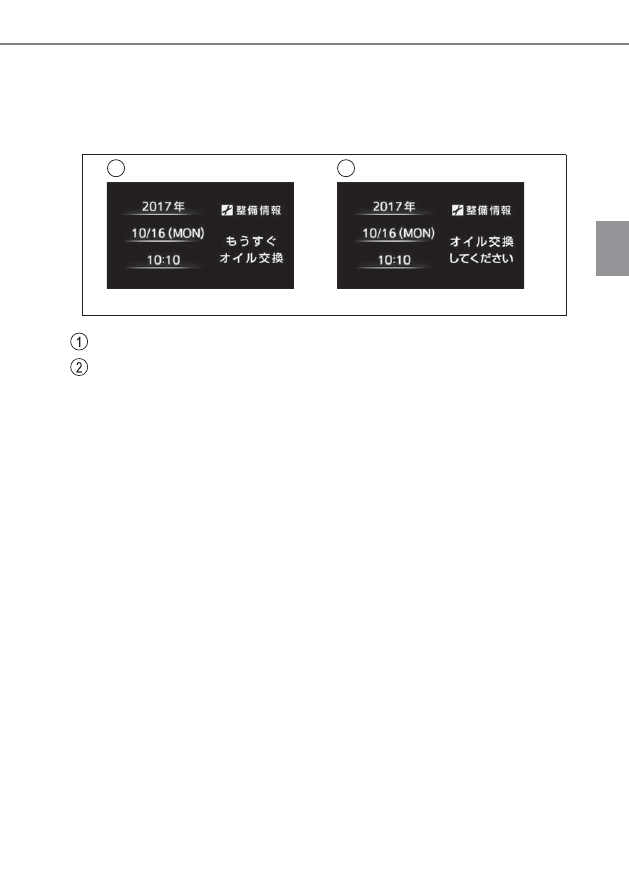

エンジンオイル交換、オイルフィルター交換、タイヤローテーション

設定距離まで残り 500 ㎞を切ったとき、設定距離に到達したときに
一度ずつ表示します。

X

例:エンジンオイル交換

設定距離まで残り 500 ㎞を切ったとき

設定距離に到達したとき

1

2

KBTH210412

86

2. 計器の見方

エンジンスイッチを OFF にすると、

 スタンプの画面を表示したあ

とに走行記録を表示します。

 スタンプ

エンジンを始動してから停止するまでに、環境に配慮した運転をして

いると画面右側のゲージが増えます。ゲージが全て表示になると

スタンプが 1 つ増え、その後、ゲージは非表示になります。

 スタンプは最大 10 まで増えます。

 スタンプはリセットすることができます。(→ P. 96)

走行記録

エンジンを始動してから停止す
るまでの走行記録を一覧で表示
します。

エンディング画面

X

時計モード、カレンダーモード
表示時

X

エコキャラモード表示時

ゲージ

 スタンプ

1

2

KBTH210413

1

2

KBTH210414

KBTH210415

87

2. 計器の見方

2

メーターの見方

エンジンスイッチがイグニッション ON モードで停車時に、ENTER ス
イッチを押して「設定画面」を表示し、表示の設定や調整、機能の ON/
OFF の設定をすることができます。

車両走行中は操作できません。必ず
安全な場所に停車して操作してく
ださい。

次の内容を設定、調整ができます。

設定

KBTH210416

KBTH210417

日時(→ P. 88)

基本画面(→ P. 89)

メーター・ディスプレイの照度

(→ P. 89)

画面色(→ P. 90)

誕生日・記念日・車検日・点検日

(→ P. 91)

エ ン ジ ン オ イ ル 交 換・オ イ ル
フ ィ ル タ ー 交 換・タ イ ヤ ロ ー
テーション(→ P. 92)

オープニング画面、エンディン
グ画面(→ P. 94)

エコドライブインジケーターラ
ンプの表示(→ P. 94)

平均燃費の給油時リセット

(→ P. 94)

アイドリングストップ表示の時
間自動切りかえ(→ P. 94)

ハンドルポジションモニター

(→ P. 94)

パノラミックビューモニター自
動表示

(→ P. 94)

 スタンプリセット

(→ P. 96)

先行車発進、車線逸脱警報のブ
ザー音量(→ P. 97)

設定初期化(→ P. 98)

:グレード、オプションなどにより、装備の有無があります。

88

2. 計器の見方

日時

日時を設定できます。

基本画面表示中に ENTER スイッチを押して「設定画面」を表示する

/

スイッチを押して「日時設定」を選択し、ENTER スイッチを

押す

・「日時設定」を表示しているとき、時計機能は作動を停止します。

「戻る」または「終了」を選択すると、0 秒にリセットされた状態から作動

を始めます。

/

スイッチを押して「時」・

「分」・「12H/24H」を 選 択 し、

ENTER スイッチを押す

・ 時・分は



が表示された後、

/

スイッチで数値を設定し、

再度 ENTER スイッチを押します。

・ 12H/24H は ENTER スイッチを

押すたびに「12H」

(12 時間表示)

と「24H」(24 時間表示)が切り
かわります。

・ 12H/24H の設定に関わらず時刻

調整時は 24 時間表示になります。

/

スイッチを長押しするか、数回押して「年」

「月」

・「日」の画

面に切りかえる

/

スイッチを押して「年」・

「月」

「日」を選択し、ENTER ス

イッチを押す

 が表示された後、

/

スイッ

チで数値を設定し、再度 ENTER スイッ
チを押します。

KBTH210418

KBTH210419

89

2. 計器の見方

2

メーターの見方

基本画面

表示する基本画面を選択できます。

基本画面表示中に ENTER スイッチを押して「設定画面」を表示する

/

スイッチを押して「画面選択」を選択し、ENTER スイッチを

押す

/

スイッチを押して表示す

る基本画面を選択し、ENTER ス
イッチを押す

時計モード

カレンダーモード

エコキャラモード

メーター・ディスプレイの照度

メーターとディスプレイの昼照度または夜照度を調整できます。

基本画面表示中に ENTER スイッチを押して「設定画面」を表示する。

/

スイッチを押して「表示オプション」を選択し、ENTER スイッ

チを押す

/

スイッチを押して「明るさ調整」を選択し、ENTER スイッチ

を押す

1
2

3

KBTH210420

90

2. 計器の見方

/

スイッチを押して「メーター」・「ディスプレイ」を選択し、

ENTER スイッチを押す

  が表示された後、

/

スイッチで照度を調整し、再度 ENTER ス

イッチを押します。

・ 昼照度は車幅灯を消灯して調整します。
・ 夜照度は車幅灯を点灯して調整します。

画面色

アンバー、またはブルーの画面色を選択できます。

基本画面表示中に ENTER スイッチを押して「設定画面」を表示する

/

スイッチを押して「表示オプション」を選択し、ENTER

イッチを押す

/

スイッチを押して「画面色選択」を選択し、ENTER スイッチ

を押す

/

スイッチを押して「色 1」

(アンバー)、または「色 2」(ブ

ルー)を選択し、ENTER スイッ
チを押す

X

メーター

X

ディスプレイ

5 段階で調整できます。

10 段階で調整できます。

KBTH210421

KBTH210422

KBTH210423

91

2. 計器の見方

2

メーターの見方

お知らせ通知日設定

オープニング画面で表示される誕生日、記念日、車検日、点検日の通
知日を設定できます。

基本画面表示中に ENTER スイッチを押して「設定画面」を表示する

/

スイッチを押して「表示オプション」を選択し、ENTER スイッ

チを押す

/

スイッチを押して「お知らせ設定」を選択し、ENTER スイッ

チを押す

/

スイッチを押して「お知らせ通知日設定」を選択し、ENTER

スイッチを押す

/

スイッチを押して 1 ∼ 9

の「設定日」を選択し、ENTER
スイッチを押す

4 ∼ 9 の設定日は

/

スイッチを

長押しするか、数回押すと表示できま
す。

カテゴリでENTERスイッチを押

して

 が表示された後、 /

スイッチで項目を選択する

誕生日、記念日、車検日、点検日のい
ずれかを選択し、再度 ENTER スイッ
チを押します。

/

スイッチを押して日付の「年」

「月」

「日」を選択し、ENTER

スイッチを押す

  が表示された後、

/

スイッチで数値を設定し、再度 ENTER ス

イッチを押します。

・ 誕生日、記念日は、「年」の設定はありません。

KBTH210424

KBTH210425

92

2. 計器の見方

設 定 完 了 後、 /

ス イ ッ チ を

押して「戻る」を選択し、ENTER
スイッチを押す

選択したカテゴリと「設定済」が表示
されます。

メンテナンス設定

オープニング画面で表示されるエンジンオイル交換、オイルフィル
ター交換、タイヤローテーションの時期を距離で設定できます。

基本画面表示中に ENTER スイッチを押して「設定画面」を表示する

/

スイッチを押して「表示オプション」を選択し、ENTER スイッ

チを押す

/

スイッチを押して「お知らせ設定」を選択し、ENTER スイッ

チを押す

/

スイッチを押して「メンテナンス設定」を選択し、ENTER ス

イッチを押す

ON/OFF を設定する場合は、 /

スイッチを押して各メンテナンス

項目の「ON」、または「OFF」を選択し、ENTER スイッチを押す

オイルフィルター交換、タイヤローテーションは、

/

スイッチを長押しする

か、数回押すと表示できます。

X

表示が「OFF」で距離が設定されていない場合は

「設定」の項目が表示されず、

「ON」に

切りかえると、リセットの設定画面が
表示されます。

KBTH210426

KBTH210428

93

2. 計器の見方

2

メーターの見方

X

すでに距離が設定されている場合は

ENTER スイッチを押すごとに「ON」、

「OFF」が切りかわります。

距離を設定、リセットする場合

は、 /

ス イ ッ チ を 押 し て 各

メンテナンス項目の「設定」を選
択し、ENTER スイッチを押す

オ イ ル フ ィ ル タ ー 交 換、タ イ ヤ ロ ー

テーションは、

/

スイッチを長押

しするか、数回押すと表示できます。

「リセット」が選択されている画

面が表示されたら、ENTER ス
イッチを押す

すでに距離が設定されている場合は、
次回お知らせまでの距離が表示されて
います。

/

スイッチを押して距離を

選択し、ENTER スイッチを押す

 が表示された後、

/

スイッ

チで距離を設定し、再度 ENTER スイッ
チを押します。

KBTH210427

KBTH210429

KBTH210430

KBTH210431

94

2. 計器の見方

/

スイッチを押して「決定」

を選択し、ENTER スイッチを押

次回お知らせまでの距離が表示されま
す。

その他の表示オプション設定

次の機能の ON/OFF を設定することができます。

オープニング画面、エンディング画面の表示

エコドライブインジケーターランプの表示(→ P. 168)

平均燃費の給油時リセット

アイドリングストップ表示の自動切りかえ

ハンドルポジションモニター

(ハンドル位置の警告メッセージの

表示)(→ P. 404)

シフト操作(R を除く)によるパノラミックビューモニター自動表

基本画面表示中に ENTER スイッチを押して「設定画面」を表示する

/

スイッチを押して「表示オプション」を選択し、ENTER

イッチを押す

KBTH210444

KBTH210432

:グレード、オプションなどにより、装備の有無があります。
