3.2.7. Газораспределительный ремень и звездочки

ОБЩИЕ СВЕДЕНИЯ

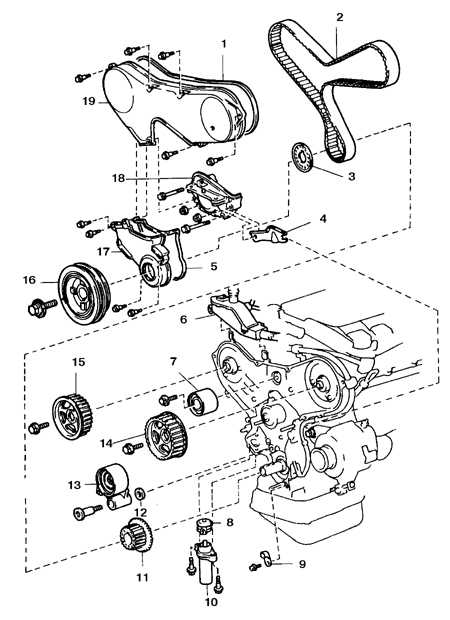

Газораспределительный ремень

1. Прокладка
2. Газораспределительный ремень
3. Направляющий диск ремня
4. Кронштейн
5. Прокладка
6. Защитный кожух проводов
7. Промежуточный шкив N1
8. Чехол
9. Пластина
10. Натяжитель ремня
11. Звездочка коленчатого вала

12. Шайба
13. Промежуточный шкив N2
14. Звездочка левого распределительного вала
15. Звездочка правого распределительного вала
16. Шкив коленчатого вала
17. Нижняя крышка ремня
18. Правый монтажный кронштейн двигателя
19. Верхняя крышка ремня

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите расширительный бачок системы охлаждения и бачок стеклоомывателей лобового стекла.
3. Снимите приводные ремни генератора и насоса системы усиления рулевого управления.
4. Ослабьте болты правого переднего колеса. Поднимите и закрепите переднюю часть автомобиля. Снимите колесо. Снимите изоляцию арки колеса.
5. Установите цилиндр первого поршня в верхнюю мертвую точку.

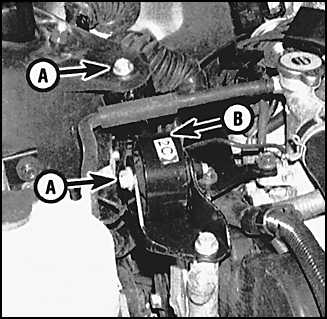

	6. Выкрутите два сквозных болта (А) и снимите тягу, регулирующую смещение двигателя (В) и кронштейн тяги.
7. Снимите свечи зажигания.
	8. Снимите верхнюю крышку газораспределительного ремня и прокладку.

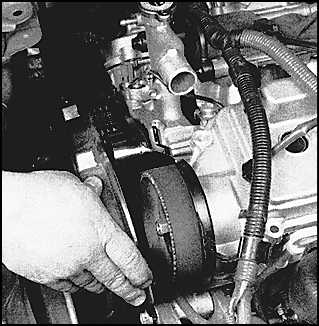

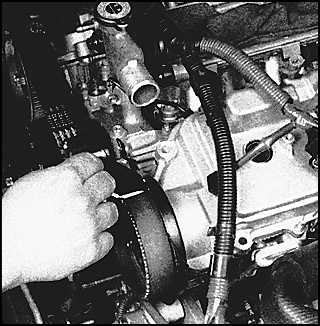

	9. Если Вы собираетесь повторно использовать газораспределительный ремень, сделайте на нем установочные метки.

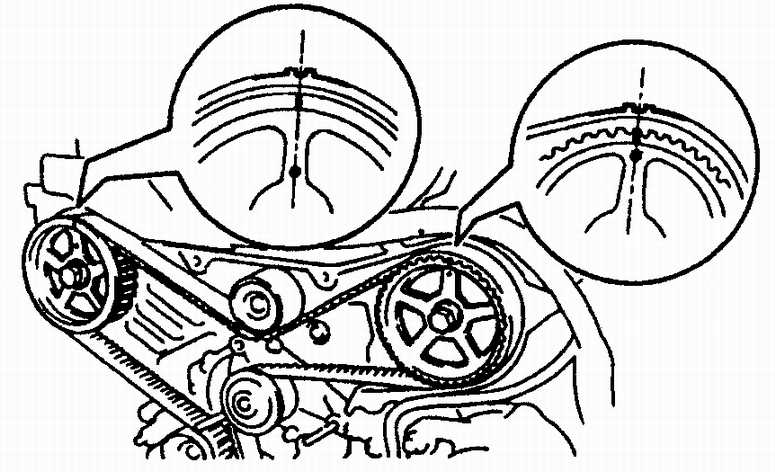

	10. Проверьте синхронизационные метки звездочек распределительных валов. Метки на звездочках валов должны быть совмещены с метками на задней крышке ремня.

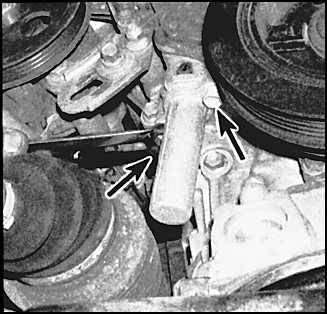

	11. Выкрутите два болта (стрелки) и снимите натяжитель ремня.
12. Ослабьте натяжение ремня и снимите ремень.

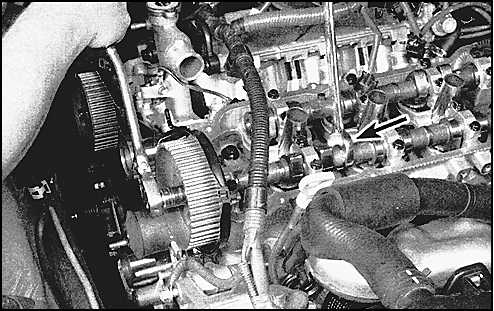

	13. Чтобы снять звездочку распределительного вала, снимите крышку головки и застопорите вал гаечным ключом (стрелка). Скрутите болт звездочки и снимите звездочку.
14. Снимите верхний промежуточный шкив.
15. Выкрутите болт шкива коленчатого вала, предварительно застопорив маховик.

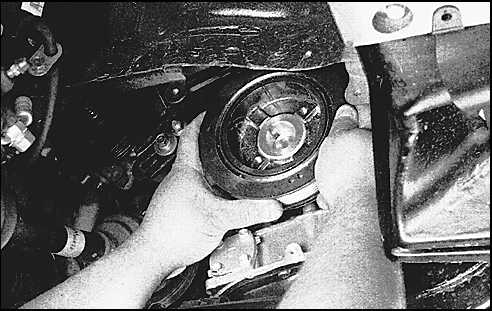

	16. Проверьте синхронизационные метки и снимите шкив.
17. Снимите нижнюю крышку ремня и прокладку.
18. Снимите направляющий диск ремня.
	19. Если Вы собираетесь повторно использовать ремень, сделайте установочную метку на ремне напротив отверстия в звездочке коленчатого вала. Снимите ремень.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте ремень (см. подраздел 3.1.7.).
2. Проверьте, не протекает ли натяжитель ремня, при необходимости замените натяжитель.

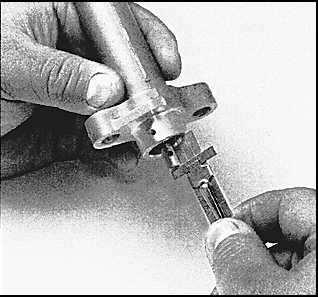

	3. Измерьте выступающую часть штока натяжителя. Если полученная величина не соответствует техническим требованиям, замените натяжитель.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно почистите переднюю часть двигателя.

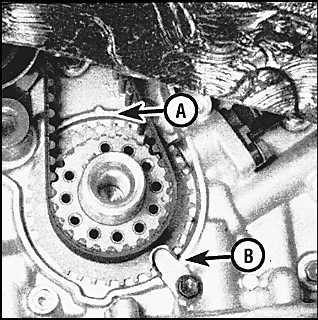

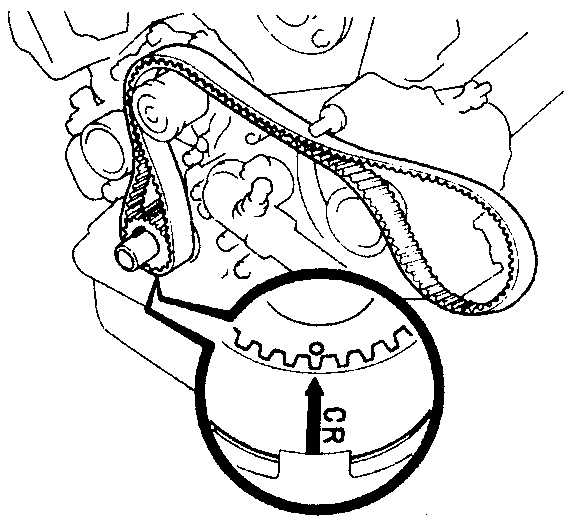

	2. Установите звездочку коленчатого вала (если Вы снимали ее) и совместите метку синхронизационной звездочки с меткой на блоке цилиндров (А) и установите фиксатор звездочки (В).
3. Смажьте нижнего промежуточного штока герметиком, установите шкив и затяните болт до требуемого момента затяжки.
4. Наденьте ремень, пользуясь установочными метками.
5. Наденьте направляющий диск ремня и нижнюю крышку ремня.
6. Установите шкив коленчатого вала и затяните болт шкива.
7. Установите верхний промежуточный шкив и затяните монтажный болт.
8. Установите звездочки распределительных валов. Фланец передней звездочки должен быть направлен наружу, а фланец задней звездочки вовнутрь. Проверьте, чтобы синхронизационные метки на звездочках и на задней крышке ремня были совмещены. Затяните болты звездочек до требуемого момента затяжки.
9. Наденьте ремень на звездочки распределительных валов, пользуясь установочными метками.

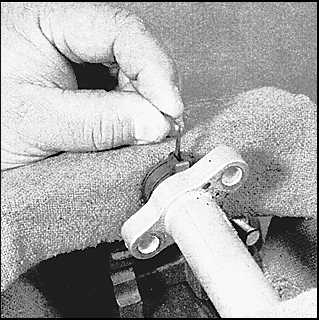

	10. При помощи тисков, вдавите шток натяжителя. Вставьте штопорный штырек диаметром 1,27 мм в отверстия кожуха и штока натяжителя.
11. Установите натяжитель и затяните его болты. Достаньте стопорный штырь штока.
12. Поверните коленчатый вал по часовой стрелке на два полных оборота. Проверьте синхронизационные метки.
13. Установите оставшиеся детали.
