Тойота Камри (96+ года). Впускной коллектор

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Стравите давление в топливной системе и отсоедините провод минусовой клеммы аккумулятора.

ВЕРХНЯЯ КАМЕРА КОЛЛЕКТОРА

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Слейте охлаждающую жидкость.

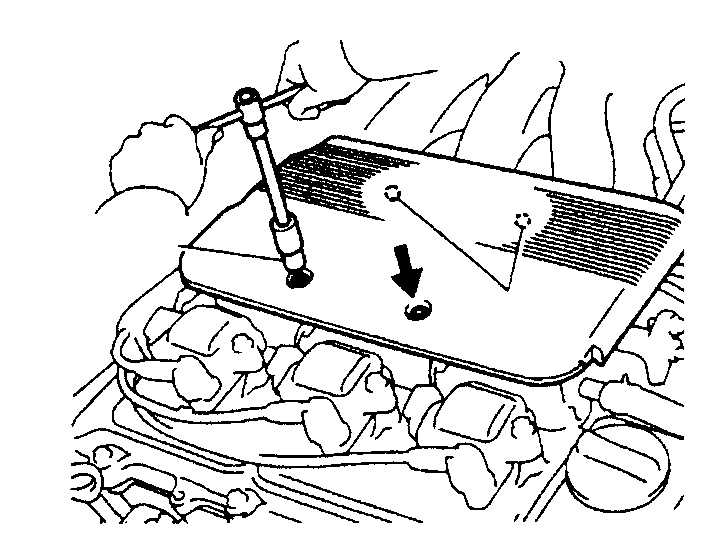

	3. Выкрутите два болта (стрелки) и снимите крышку двигателя.
4. Снимите воздушный фильтр.
5. Отсоедините провода и шланги от дросселя, отсоедините тросик дроссельной заслонки.

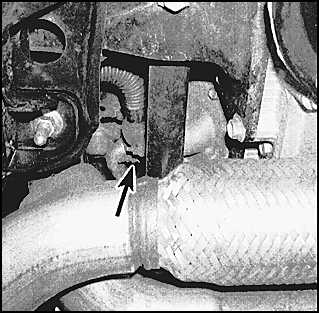

	6. Отсоедините трубку системы рециркуляции (стрелка) выпускных газов от камеры.

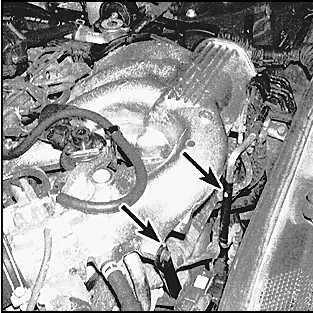

	7. Снимите два кронштейна камеры.

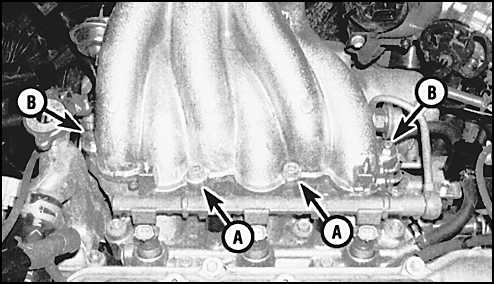

	8. Выкрутите болты (А) и скрутите гайки (В), крепящие камеру, к расположенному ниже впускному коллектору и снимите камеру.

НИЖНЯЯ ЧАСТЬ КОЛЛЕКТОРА

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Отсоедините провода от топливных инжекторов.

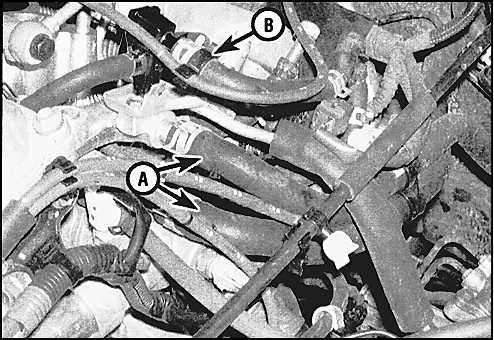

	3. Отсоедините шланг обогревателя (А) и шланг подачи воздуха (В) от коллектора отсоедините топливный шланг от топливной магистрали.

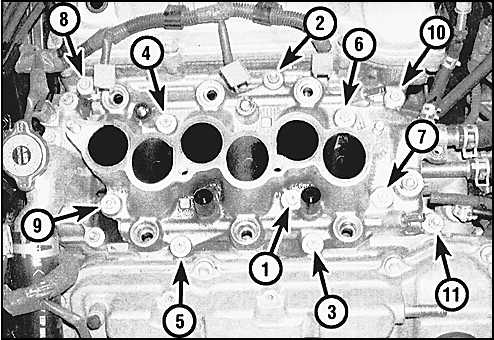

	4. Выкрутите болты и скрутите гайки (стрелки), снимите нижнюю секцию коллектора – цифрами указана последовательность затягивания болтов и гаек.

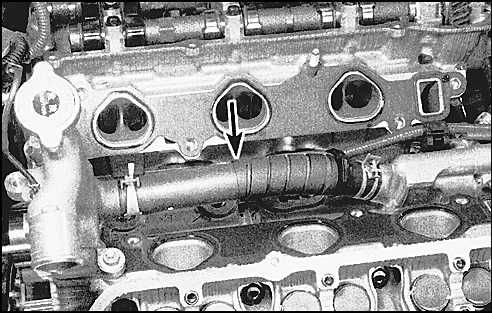

	5. Под нижней частью коллектора расположен шланг охлаждающей жидкости (стрелка). Если Вы сняли впускной коллектор, настоятельно рекомендуется заменить старый шланг на новый.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно почистите и протрите ацетоном стыкующиеся поверхности коллектора и головок.

2. Установите новые прокладки и установите нижнюю секцию коллектора и затяните болты до требуемого момента затяжки.

3. Установите оставшиеся детали.
