3.1.11. Головка цилиндров

ОБЩИЕ СВЕДЕНИЯ

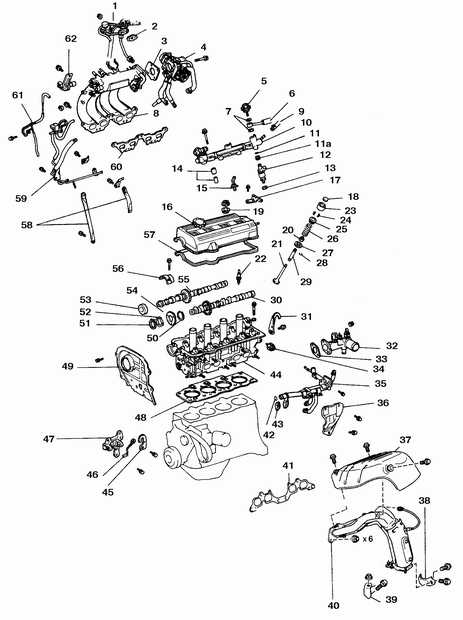

Головка цилиндров двигателя 5S-FE

1. Клапан системы рециркуляции
выхлопных газов и вакуумный преобразователь
2. Прокладка
3. Прокладка
4. Дроссель
5. Демпфер пульсаций в топливной системе
6. Топливный шланг
7. Прокладка
8. Впускной коллектор
9. Шланг возврата топлива
10. Трубка подачи топлива
11. Уплотнительное кольцо
11а Изоляционная втулка
12. Инжектор
13. Изолятор
14. Втулка
15. Клапан
16. Крышка головки цилиндров
17. Фиксатор
18. Регулировочная прокладка
19. Изолирующая втулка
20. Сальник
21. Клапан
22. Свеча зажигания
23. Подъемник клапана
24. Фиксаторы
25. Тарелка пружины
26. Пружина клапана
27. Седло пружины
28. Стопорное кольцо
29. Направляющая втулка клапана
30. Распределительный вал выпускных клапанов
31. Крюк для поднятия двигателя
32. Патрубок системы охлаждения

33. Прокачка
34. Датчик давления масла
35. Перепускная трубка системы охлаждения
36. Теплоизолирующий щиток масляного радиатора
37. Теплоизолирующий щиток выпускного коллектора
38. Кронштей выпускного коллектора
39. Кронштей выпускного коллектора
40. Выпускной коллектор
41. Прокладка
42. Уплотнительное кольцо
43. Прокладка
44. Головка цилиндров
45. Крюк для поднятия двигателя
46. Контакт заземления
47. Кронштейн генератора
48. Прокладка головки цилиндров
49. Крышка газораспределительного ремня
50. Пружина шестерни распределительного вала
51. Стопорное кольцо
52. Шайба
53. Сальник
54. Дополнительная шестерня распределительного вала
55. Распределительный вал впускных клапанов
56. Крышка первого подшипника вала
57. Прокладка
58. Крепления впускного коллектора
59. Воздушная трубка
60. Прокладка
61. Вакуумная трубка
62. Вакуумный клапан системы рециркуляции

Снятие

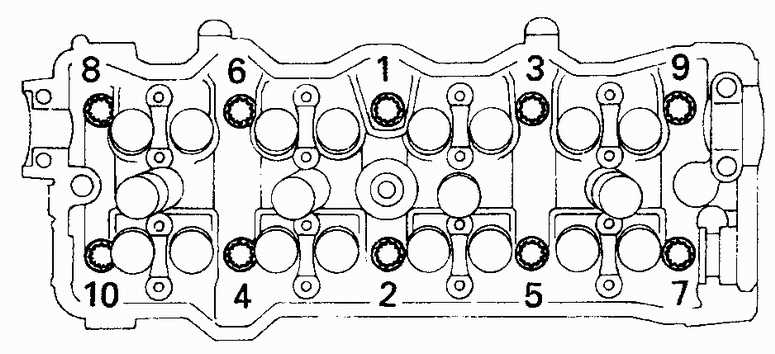

Последовательность затягивания болтов головки цилиндров

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод минусовой клеммы аккумулятора.
2. Слейте охлаждающую жидкость из картера двигателя и из радиатора.
3. Слейте моторное масло и снимите масляный фильтр.
4. Снимите дроссель, топливные инжекторы и топливную магистраль.
5. Снимите впускной коллектор.
6. Снимите выпускной коллектор.
7. Снимите газораспределительный ремень, звездочку распределительного вала и верхний промежуточный шкив.
8. Снимите верхнюю секцию задней крышки газораспределительного ремня.
9. Снимите распределительные валы и подъемники клапанов.
10. Снимите генератор и распределитель зажигания.
11. Выкрутите болты насоса усилителя рулевого управления. Сдвиньте насос в сторону, не отсоединяя от него шлангов.
12. Отсоедините все провода, трубки, шланги и тросики, закрепленные на головке цилиндров.

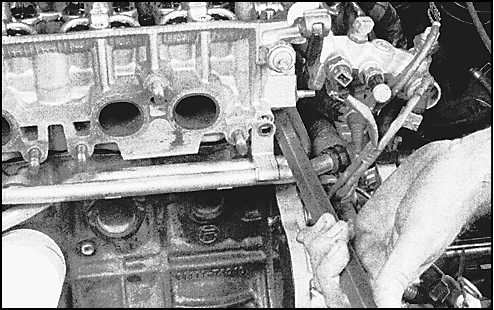

13. Ослабьте и выкрутите болты головки в последовательности обратной той, которая указана на рисунке Последовательность затягивания болтов головки цилиндров. Ослабляйте болты на четверть оборота за один прием.
	14. Снимите головку цилиндров.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

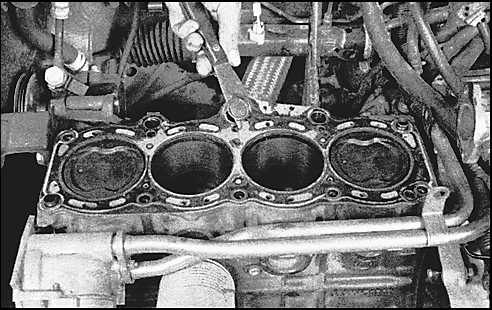

	1. Тщательно почистите и протрите ацетоном стыкующиеся поверхности головки и блока цилиндров. Если поверхности поцарапаны или повреждены каким-либо другим образом, то их необходимо обработать в специализированной мастерской.
2. При помощи подходящего метчика прочистите резьбы в блоке цилиндров. При помощи подходящей плашки почистите болты головки цилиндров.
3. Установите новую прокладку головки и установите головку.
4. Смажьте болты чистым моторным маслом.
5. Вставьте болты и затяните их до требуемого момента затяжки в последовательности указанной на рисунке Последовательность затягивания болтов головки цилиндров.
6. Установите оставшиеся детали.
