Тойота РАВ4. Двигатель 3S-FE. Зубчатый ремень и его шкивы



Снятие
Снятие производите в следующем порядке:
– выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
– затяните Ручной (стояночный) тормоз и заблокируйте задние колеса упорами;
– ослабьте гайки крепления правого переднего колеса. Поднимите переднюю часть автомобиля и установите на опоры. Снимите правое переднее колесо и грязезащитный щиток арки правого переднего колеса;
– снимите наполнительный бачок усилителя рулевого управления вместе с кронштейном. Если автомобиль оборудован антиблокировочной системой тормозов (ABS), снимите блок ABS вместе с кронштейном;

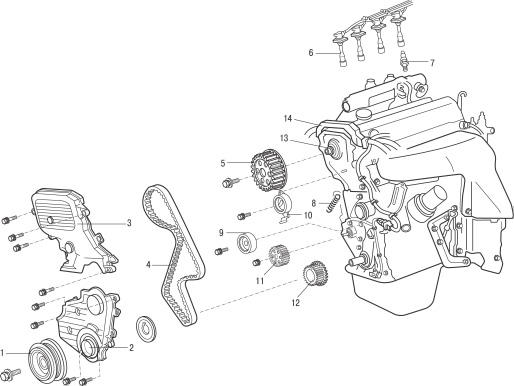

Рисунок - 3.11. Привод газораспределительного механизма: 1 – шкив коленчатого вала; 2 – нижний кожух зубчатого ремня; 3 – верхний кожух зубчатого ремня; 4 – зубчатый ремень; 5 – направляющая зубчатого ремня; 6 – высоковольтные провода со свечными наконечниками; 7 – свеча зажигания; 8 – пружина; 9 – шкив зубчатого ремня коленчатого вала; 10 – шкив масляного насоса; 11 – холостой ролик; 12 – натяжной ролик; 13 – шкив зубчатого ремня распределительного вала; 14 – защитный короб для жгута проводов

– потянув вверх и одновременно поворачивая, снимите наконечники с высоковольтными проводами 6 ( смотрите рисунок - 3.11 ) со свечей зажигания;
– струей сжатого воздуха очистите свечи, что исключит попадание грязи в цилиндр двигателя после выворачивания свечей зажигания. Выверните свечи зажигания;
– снимите поликлиновые ремни привода навесных агрегатов;
– снимите генератор и кронштейн генератора;
– отделите от передней части двигателя защитный короб 14 для жгута проводов;
– домкратом через деревянный брусок, за масляный поддон поддержите двигатель. Выверните 3 болта и снимите правую опору двигателя;
– выверните винты, отсоедините тяги и провода и снимите верхний кожух 3 зубчатого ремня и прокладку;




Рисунок - 3.12. Метка ВМТ на крышке головки блока цилиндров, наблюдаемая через малое отверстие шкива зубчатого ремня распределительного вала

– установите поршень первого цилиндра в ВМТ (в положение такта сжатия). Проверяйте, что через малое отверстие шкива зубчатого ремня распределительного вала видна метка ВМТ на крышке головки блока цилиндров ( смотрите рисунок - 3.12 );
– мелом, маркером или краской отметьте направление вращения зубчатого ремня, а также нанесите метки совмещения на шкив распределительного вала и зубчатый ремень. Если при установке зубчатый ремень будет вращаться в другую сторону, это приведет к его разрушению;








Рисунок - 3.Расположение болта крепления натяжного ролика и снятие пружины

– ослабьте болт крепления натяжного ролика и снимите пружину ( смотрите рисунок - 3.13 ). Снимите зубчатый ремень со шкивов. Если необходимо снять головку блока цилиндров, распределительный вал или заменить уплотнительное кольцо распределительного вала, не требуется снимать зубчатый ремень со шкива коленчатого вала;

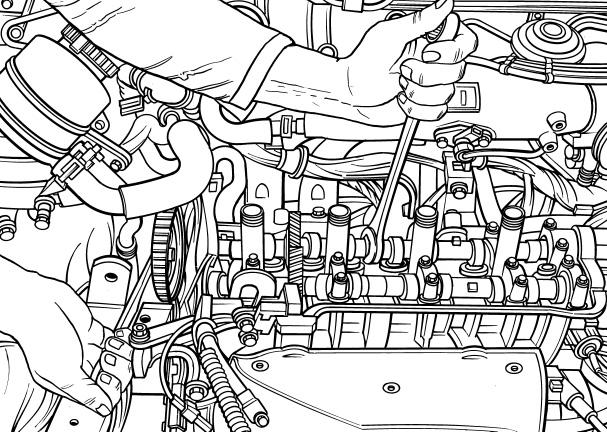

Рисунок - 3.14. Использование ключей для удержания распределительного вала от проворачивания и отворачивания болта крепления шкива зубчатого ремня

– если шкив зубчатого ремня распределительного вала изношен или поврежден, снимите крышку головки блока цилиндров. Удерживая гаечным ключом распределительный вал от проворачивания ( смотрите рисунок - 3.14 ) за шестигранник, выверните болт крепления и снимите шкив зубчатого ремня с распределительного вала;

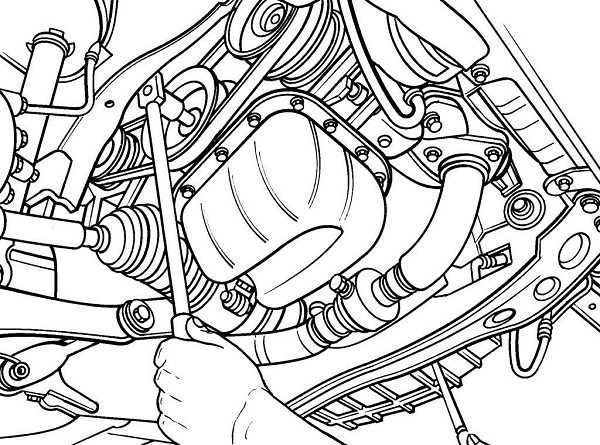

Рисунок - 3.15. Фиксация лезвием отвертки маховика от проворачивания и отворачивание болта крепления шкива коленчатого вала

– снимите крышку, закрывающую отверстие для осмотра маховика, и лезвием большой плоской отвертки за зубчатый венец маховика зафиксируйте его от проворачивания ( смотрите рисунок - 3.15 ). Выверните болт крепления шкива коленчатого вала. Так как болт сильно затянут, используйте ключ с большим плечом. Используя монтировку или съемник гасителя колебаний, снимите шкив с коленчатого вала ( смотрите рисунок - 3.16 ). Перед снятием шкива убедитесь, что поршень первого цилиндра установлен в ВМТ;

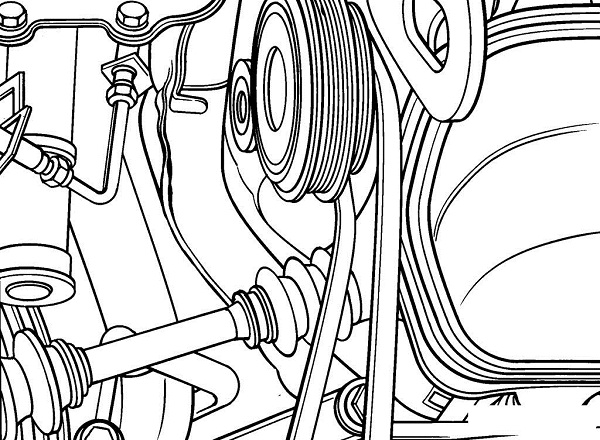

Рисунок - 3.16. Использование монтировки для снятия шкива с коленчатого вала






Рисунок - 3.17. Расположение болтов крепления нижнего кожуха зубчатого ремня

– выверните болты ( смотрите рисунок - 3.17 ) и снимите нижний кожух зубчатого ремня и его прокладку. Снимите с коленчатого вала направляющую зубчатого ремня;
– если зубчатый ремень будет устанавливаться повторно, нанесите метки совмещения на шкив коленчатого вала и зубчатый ремень;
– сдвиньте зубчатый ремень со шкива и снимите его с двигателя;






Рисунок - 3.18. Использование съемника для снятия шкива с коленчатого вала

– если шкив изношен или поврежден или необходимо заменить переднее уплотнительное кольцо коленчатого вала, снимите шкив зубчатого ремня с коленчатого вала. Шкив должен легко сниматься с коленчатого вала. Если шкив посажен очень плотно, снимите его съемником ( смотрите рисунок - 3.18 ). Для крепления захватов съемника просверлите в шкиве 2 отверстия и нарежьте в них резьбу.
Проверка




    ПРЕДУПРЕЖДЕНИЕ !
Не перекручивайте и не перегибайте зубчатый ремень. Исключите попадание на зубчатый ремень масла, охлаждающей жидкости или топлива.
Не проворачивайте коленчатый вал двигателя при снятом зубчатом ремне, так как поршни могут удариться о клапаны.



Проверяйте состояние и плавность вращения холостого и натяжного роликов. Проверяйте состояние и измерьте длину пружины, которая для двигателей с 1996 по 1997 год должна быть равна 46,0 мм, а для двигателей с 1998 по 2000 год – 42,0 мм.
Разрыв зубчатого ремня на работающем двигателе может привести к удару поршней о клапаны, в результате чего клапаны могут деформироваться. Проверяйте зазоры клапанов. На деформированных клапанах они будут значительно больше требуемых.
Если произошло выкрошивание зубьев зубчатого ремня, возможно, заклинило водяной насос , масляный насос или распределительный вал.
Если наружная поверхность зубчатого ремня значительно изношена или расслоена, Проверяйте состояния беговых дорожек холостого и натяжного роликов.
Если износ или повреждение обнаружены только на одной стороне ремня, Проверяйте направляющую зубчатого ремня и выравнивание шкивов зубчатого ремня.


    ПРЕДУПРЕЖДЕНИЕ !
При наличии любых дефектов на зубчатом ремне замените его обязательно.


    ПРИМЕЧАНИЕ
Профессионалы рекомендуют замену зубчатого ремня всякий раз, когда он снимается, так как разрыв ремня на работающем двигателе может привести к серьезному повреждению двигателя и дорогостоящему ремонту.



Установка

Установку производите в следующем порядке:
– вытрите всю грязь и смазку в передней части двигателя, в зоне работы зубчатого ремня;
– если снимались, то установите на место холостой и натяжной ролики и пружину натяжного ролика. Отведите натяжной ролик до максимального натяжения пружины и болтом временно закрепите его в этом положении;
– установите шкивы зубчатого ремня на распределительный и коленчатый валы. Шкив коленчатого вала установите таким образом, чтобы зубья датчика коленчатого вала располагались со стороны передней крышки двигателя;
– Проверяйте, что через малое отверстие шкива зубчатого ремня распределительного вала видна метка ВМТ на крышке головки блока цилиндров (смотрите рисунок - 3.12 ), а шпонка шкива коленчатого вала направлена на знак ВМТ на передней крышке. В этом случае поршень первого цилиндра находится в ВМТ в такте сжатия;
– установите зубчатый ремень на шкивы коленчатого вала, масляного насоса, водяного насоса и холостой и натяжной ролики. При повторной установке зубчатого ремня, совместите ранее нанесенные метки;



Рисунок - 3.19. Сторона направляющей зубчатого ремня, которая должна располагаться со стороны ремня

– установите на коленчатый вал направляющую зубчатого ремня, стороной с рисунком зубьев к зубчатому ремню ( смотрите рисунок - 3.19 );



Рисунок - 3.21. Места нанесения слоя герметика на верхний и нижний кожух зубчатого ремня

– нанесите на привалочную поверхность слой герметика (смотрите рисунок - 3.21 ), установите нижний кожух зубчатого ремня и закрепите его болтами;
– установите шкив коленчатого вала и Проверяйте совмещение метки на шкиве со знаком ВМТ на передней крышке. Вверните и затяните болт крепления шкива моментом 108 Н•м;

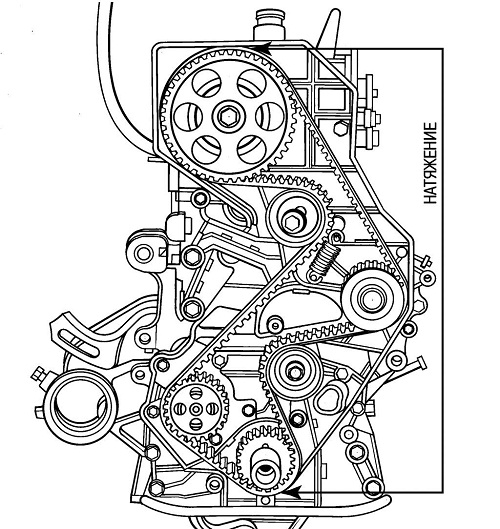

Рисунок - 3.20. Ветвь, натягиваемая при установке зубчатого ремня на шкив распределительного вала

– установите зубчатый ремень на шкив распределительного вала, при этом натягивая ветвь ремня, расположенную с передней стороны двигателя ( смотрите рисунок - 3.20 );
– ослабьте болт крепления натяжного ролика в отведенном положении, при этом пружина повернет ролик, в результате чего произойдет натяжение ремня;
– за болт крепления шкива коленчатого вала, медленно поверните коленчатый вал по часовой стрелке на 1 7/8 оборота до совмещения метки на шкиве коленчатого вала со знаком 45° до ВМТ, расположенной на нижнем кожухе зубчатого ремня, затем затяните болт крепления натяжного ролика моментом 42 Н•м;








Рисунок - 3.1. Совмещение метки на гасителе колебаний со знаком ВМТ на передней крышке

– за болт крепления шкива коленчатого вала поверните коленчатый вал по часовой стрелке на 2 1/8 оборота до совмещения метки на гасителе колебаний со знаком ВМТ на передней крышке (смотрите рисунок - 3.1 ). Проверяйте, что через малое отверстие шкива зубчатого ремня распределительного вала видна метка ВМТ на крышке головки блока цилиндров, в противном случае повторите операции по установке зубчатого ремня (смотрите рисунок - 3.12 )


    ПРЕДУПРЕЖДЕНИЕ !
Не пускайте двигатель, пока абсолютно не уверены, что зубчатый ремень установлен правильно. Если ремень установлен неправильно, возможно серьезное и дорогостоящее повреждение двигателя.

Дальнейшая установка проводится в последовательности, обратной снятию, с учетом следующего.
Нанесите на привалочную поверхность слой герметика, установите верхний кожух зубчатого ремня и закрепите его винтами ( смотрите рисунок - 3.21 )
