Тойота РАВ4. Двигатель 3S-FE. Выпускной коллектор

Снятие
Снятие выпускного коллектора проводите на холодном двигателе в следующем порядке:
– выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
– освободите из зажимов провода датчика кислорода. Если будет устанавливаться новый выпускной коллектор, снимите датчик кислорода.

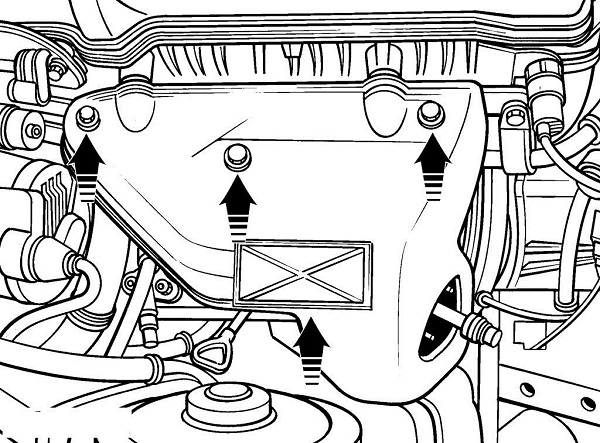

Рисунок - 3.8. Расположение болтов крепления термозащитного экрана выпускного коллектора

– выверните болты ( смотрите рисунок - 3.8 ) и снимите термозащитный экран выпускного коллектора;
– нанесите на гайки крепления выпускного коллектора средство, облегчающее их отворачивание;
– отсоедините приемную выпускную трубу от выпускного коллектора;

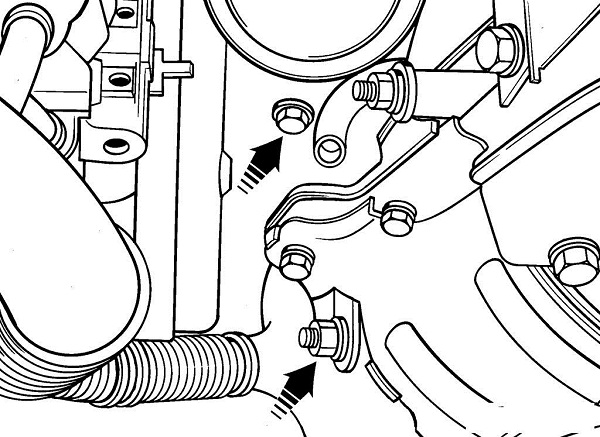

Рисунок - 3.9. Расположение гайки и болта крепления опоры выпускного коллектора около передней опоры двигателя

– выверните гайки и болты ( смотрите рисунок - 3.9 ) и снимите опору выпускного коллектора. На некоторых моделях установлены по две опоры выпускного коллектора;

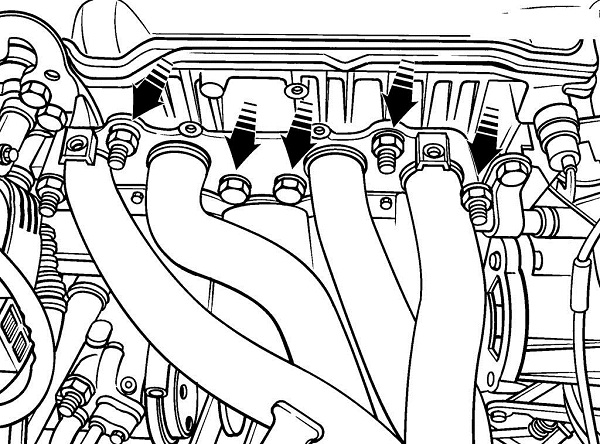

Рисунок - 3.10. Расположение гаек крепления выпускного коллектора к головке блока цилиндров

– выверните гайки ( смотрите рисунок - 3.10 ) и снимите выпускной коллектор и прокладку.
Установка
Установку производите в следующем порядке:
– скребком удалите остатки старой прокладки и отложения сажи с привалочных поверхностей выпускного коллектора и головки блока цилиндров;
– установите новую прокладку выпускного коллектора на шпильки головки блока цилиндров;
– установите выпускной коллектор и закрепите его гайками. Затяните гайки в несколько подходов, начиная с центра и далее по спирали.
Дальнейшая установка проводится в последовательности, обратной снятию.
Пустите двигатель и Проверяйте на отсутствие утечек отработавших газов.
