Toyota Rav4. Регулировка зазоров в приводе клапанов
Регулировка зазоров
ПРИМЕЧАНИЕ
для регулировки зазоров клапанов используются
регулировочные шайбы, а на автомобилях выпуска с 2001
года — толкатели, имеющие различную толщину.
Автомобили до 2001 года выпуска
Если зазоры клапанов отличаются от требуемых значений,
отрегулируйте их.
Проверните коленчатый вал двигателя в положение, при котором
кулачки распределительного вала над клапаном, требующим
регулировки, будут направлены вверх.

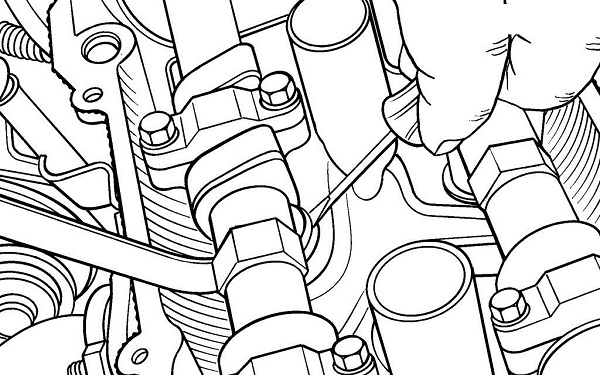

Рисунок
- 2.51. Установка специального инструмента на
распределительный вал для утапливания толкателя клапанаg
Установите специальный инструмент для утапливания толкателя на
распределительный вал со стороны свечей зажигания над толкателем
клапана (смотрите
рисунок- 2.51
). Сожмите ручки инструмента, при этом толкатель клапана будет
утоплен вниз, и установите между краем толкателя и
распределительным валом упор (смотрите
рисунок- 2.52
). Снимите специальный инструмент для утапливания толкателя
клапана. Лезвием отвертки или пинцетом извлеките регулировочную
шайбу и микрометром измерьте ее толщину.

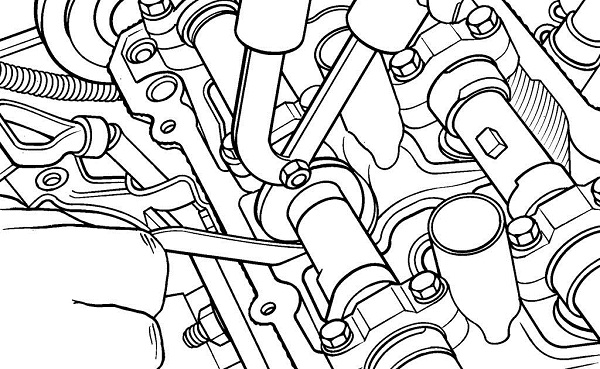

Рисунок
- 2.52. Фиксирование толкателя клапана упором,
установленным между краем толкателя и распределительным
валом, и извлечение регулировочной шайбы
Автомобили выпуска с 2001 года
Рисунок
- 2.53. Измерение микрометром толщины головки толкателя
на автомобилях выпуска с 2001 года
Если зазоры клапанов отличаются от требуемых значений, снимите
распределительный вал (или распределительные валы) и толкатели.
Микрометром измерьте толщину головки толкателя (смотрите
рисунок- 2.53
) Все модели
Определите толщину новой регулировочной шайбы или головки
толкателя по формуле:
N = T + (А — V),
где А — замеренный зазор, мм;
N — расчетная толщина новой регулировочной шайбы или головки
толкателя, мм;
Т — толщина снятой регулировочной шайбы или головки толкателя,
мм;
V — номинальный зазор, мм.
Выберите регулировочную шайбу или толкатель с толщиной, наиболее
близкой к расчетной.
В запасные части поставляются регулировочные шайбы толщиной от
2,5 до 3,3 мм с шагом 0,05 мм, и толкатели толщиной от 5,060 до
5,740 мм с шагом 0,020 мм. Автомобили выпуска до 2001 года
Проверните коленчатый вал двигателя в положение, при котором
кулачки распределительного вала над клапаном, требующим
регулировки, будут направлены вверх.
Установите специальный инструмент для утапливания толкателя на
распределительный вал со стороны свечей зажигания над толкателем
клапана (смотрите
рисунок- 2.51
). Сожмите ручки инструмента, при этом толкатель клапана будет
утоплен вниз, и установите между краем толкателя и
распределительным валом упор (смотрите
рисунок- 2.52
). Снимите специальный инструмент для утапливания толкателя
клапана. Лезвием отвертки или пинцетом извлеките регулировочную
шайбу, если она не была извлечена ранее. Вместо нее установите
новую шайбу. Снова установите специальный инструмент для
утапливания толкателя клапана. Сожмите ручки специального
инструмента и снимите упор.
Щупом измерьте зазор в приводе клапана.
Повторите операции по замене регулировочных шайб на остальных
клапанах, требующих регулировки зазора. Автомобили выпуска с 2001 года
Установите толкатели с расчетной толщиной головки,
предварительно смазав их моторным маслом. Также нанесите слой
масла на внутреннюю часть толкателя, контактирующую со штоком
клапана.
Установите распределительный вал (распределительные валы) Все модели
Установите крышку головки блока цилиндров, вверните свечи
зажигания и подсоедините к ним наконечники высоковольтных
проводов или катушки зажигания.
