Антиблокировочная система тормозов (ABS) Тойота Камри

















Система TRC/ECU автомобиля Camry







6.2.2. Назначение системы ECU

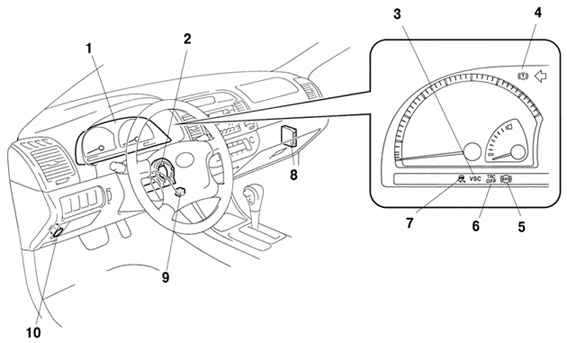

Рис. 6.6. Система TRC/ECU автомобиля Camry: 1 – комбинация приборов; 2 – датчик угла поворота рулевого колеса; 3 – контрольная лампа противозаносной системы (VCS); 4 – лампа аварийной сигнализации тормозной системы; 5 – контрольная лампа ABS; 6 – контроль




В дополнение к работе систем ABS/ TRC система ECU (рис. 6.6) через датчик угла поворота и датчик давления воспринимает силу воздействия на рулевое колесо и тормоза. Используя информацию от датчика отклонения от заданного курса/датчика бокового ускорения (G-датчика) и датчиков частоты вращения колес, система ECU оценивает режим вождения и повышает устойчивость путем регулирования тормозного усилия на четыре колеса и выходной мощности двигателя.
