6.1.1. Вакуумный усилитель тормозов
|

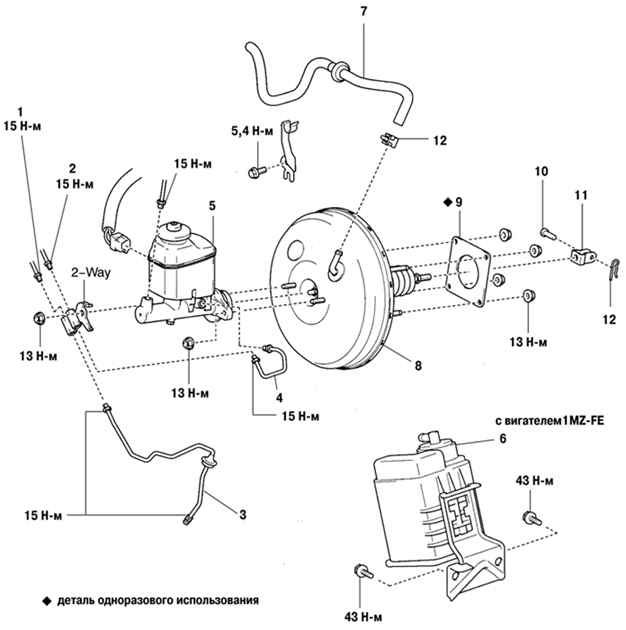

Рис. 6.3. Вакуумный усилитель тормозов
автомобиля Camry: 1 – тормозной шланг №3; 2 –
тормозной шланг №2; 3 – тормозной шланг №5; 4 –
тормозной шланг №4; 5 – главный тормозной цилиндр в
сборе; 6 – бочок главного тормозного цилиндра
(1MZ-FE); 7 – вакуумный
|
Вакуумный усилитель тормозов снижает усилие на педаль тормоза,
облегчая управление автомобилем. В вакуумном усилителе
использована диафрагма (рис.
6.3), с обеих сторон которой при нормальном режиме работы
создается разрежение. При торможении с одной стороны диафрагмы
подается воздух, образуя атмосферное давление. За счет разницы
давлений, передаваемых через диафрагму, толкатель движется в
сторону разрежения (вакуума), обеспечивая вспомогательную силу
для торможения. При отпускании педали тормоза воздух
откачивается из полости усилителя через контрольный клапан,
создавая разрежение.
