На новой Camry используются следующие типы автоматических
коробок передач в блоке с главной передачей: 1AZ, 2AZ-FE –
U241E; 1MZ-FE – U140E.
Эти автоматические четырехступенчатые коробки передач
отличаются компактностью и высокими эксплуатационными
характеристиками и имеют электронное управление ЕСТ (Коробка
передач с электронным управлением).
Основы конструкции и работы этих коробок одинаковы.
Однако, передаточное отношение, а также число дисков и
пружин отличаются в зависимости от модели двигателя.
|

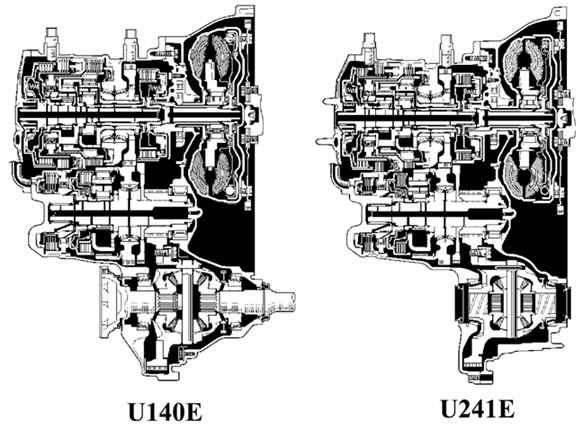

Рис. 3.71. Общий вид автоматических
коробок передач автомобиля Camry
|
|

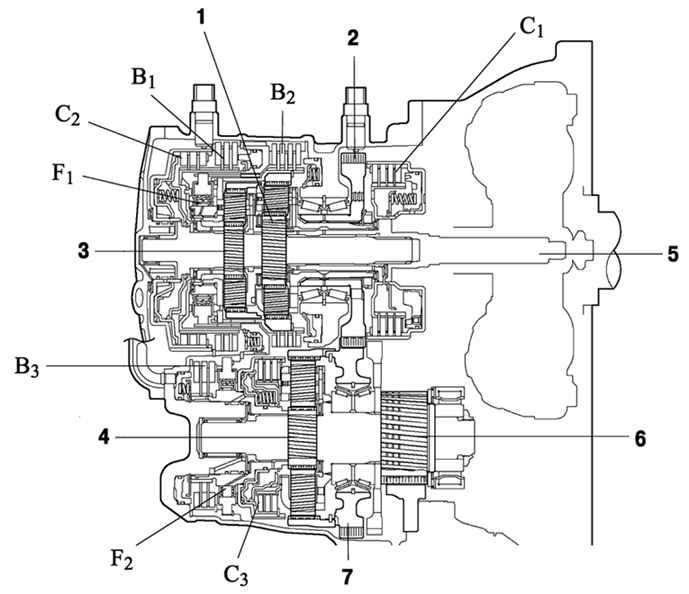

Рис. 3.72. Продольный разрез
автоматической коробки передач: 1 – планетарная
передача переднего хода; 2 – ведущая шестерня
промежуточного вала; 3 – планетарная передача
заднего хода; 4 – понижающая планетарная
передача (U/D); 5 – ведущий вал; 6 – ведущая
|
