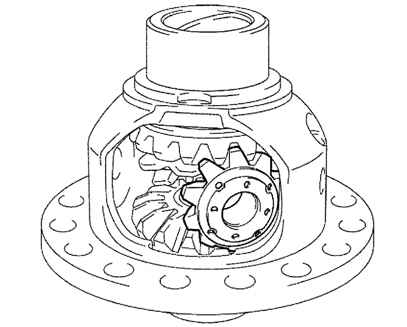

Рис. 3.66. Извлечение передней
полуосевой шестерни дифференциала
|
Снимите 2 сателлита дифференциала, 2 упорных шайбы
сателлитов дифференциала, 2 полуосевых шестерни и 2 упорных
шайбы полуосевых шестерен с коробки дифференциала. Вращая
сателлит дифференциала, снимите 2 упорные шайбы сателлитов и
упорные шайбы полуосевых шестерен. (рис.
3.66).
|
Рис. 3.67. Измерение толщины
упорной шайбы сателлита дифференциала
|
Используя микрометр, измерьте толщину упорной шайбы
сателлита дифференциала (рис.
3.67).
Минимальная толщина: 0,90 мм.
Если толщина меньше минимума, замените упорную шайбу
сателлита дифференциала.
|
Рис. 3.68. Измерение наружного
диаметра оси сателлитов дифференциала № 1
|
Используя микрометр, измерьте наружный диаметр оси
сателлитов дифференциала № 1 (рис.
3.68).
Минимальная толщина: 17,975 мм.
