運転する前に/メーター

3-89

3

63R30620

■ 表示の切替え

表示位置(C)は、メーター内の表示切
替えノブを押すごとに、次の番号の順に
表示が切り替わります。

①オドメーター(積算距離計)
②トリップメーター(区間距離計)
③瞬間燃費
④平均燃費
⑤航続可能距離
⑥照明コントロール表示(※)

※照明コントロール表示については、次

の参照先をお読みください。
→ 3-92ページ

(メーターの明るさ調節)

(1) マルチインフォメーション

ディスプレイ

(2) 表示切替えノブ

表示位置

表示される内容

(A)

セレクトレバー位置表示

→ 3-90ページ

(B)

燃料計

→ 3-90ページ

(C)

オドメーター
(積算距離計)

→ 3-90ページ

トリップメーター
(区間距離計)

瞬間燃費

平均燃費

→ 3-91ページ

航続可能距離

照明コントロール表示

→ 3-92ページ

マルチインフォメーションディス

プレイ(タコメーターなし車)

タイプ別装備

(1)

(A)

(B)

(C)

(2)

走行中は、表示の切替え操作をしない
でください。操作に気を取られて、思
わぬ事故につながるおそれがありま
す。

表示は、ノブを離したときに切り替
わります。

走行中にメーター内のエンジン警告
灯が点灯すると、燃費や航続可能距
離が正しく表示されない場合があり
ます。
→ 3-77ページ(エンジン警告灯)

表示される次の値は目安です。実際
とは異なる場合があります。
・瞬間燃費
・平均燃費
・航続可能距離

お車のタイプによっては、走行後、
エンジンスイッチを

(OFF)

にすると、1回の運転に対するエコ運
転の結果が表示されます。
→ 3-93ページ(エコ運転表示機能)

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-90

3

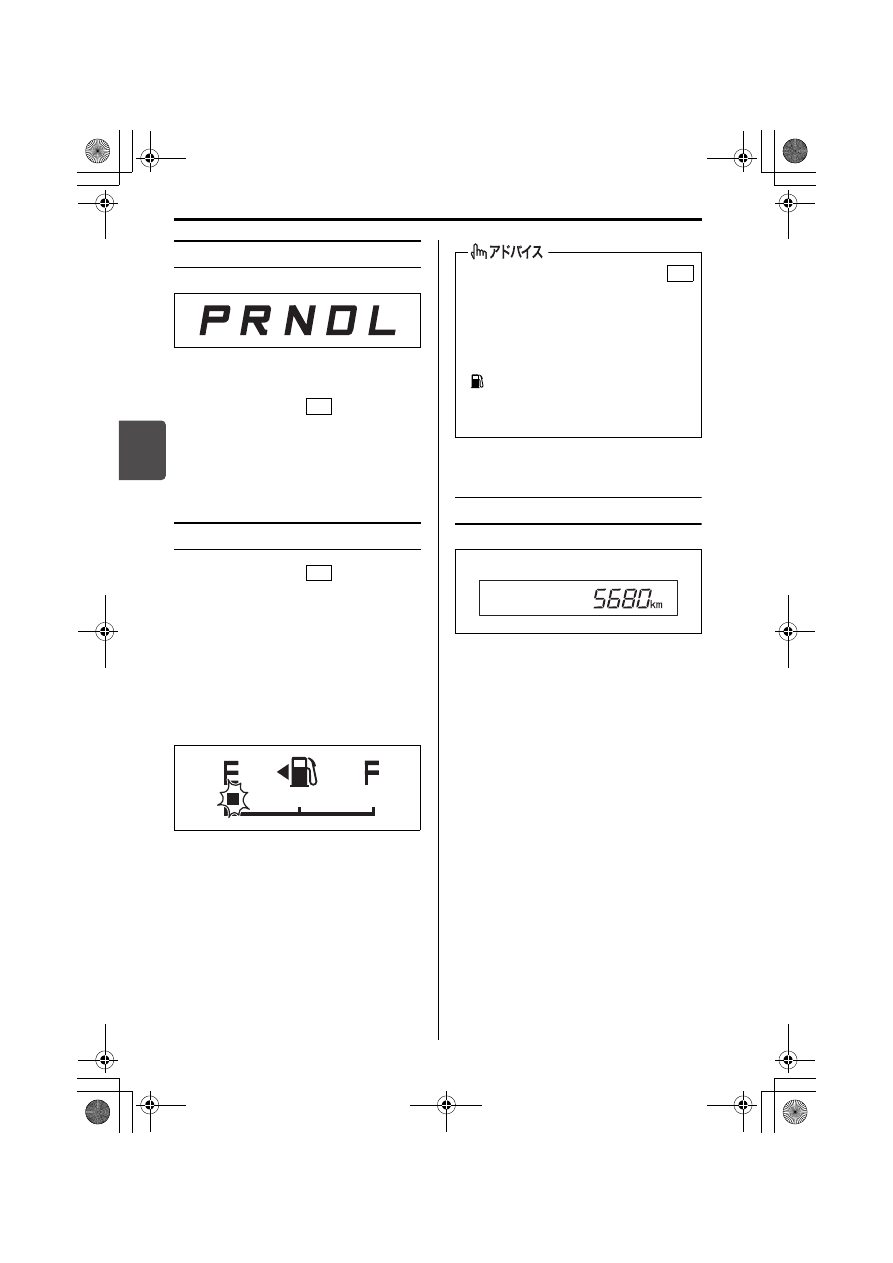

セレクトレバー位置表示

74P30540

エンジンスイッチが

  のときに、表

示位置(A)に現在のセレクトレバーの
位置が表示されます。
 4-16 ページ(セレクトレバーの各

位置のはたらき)

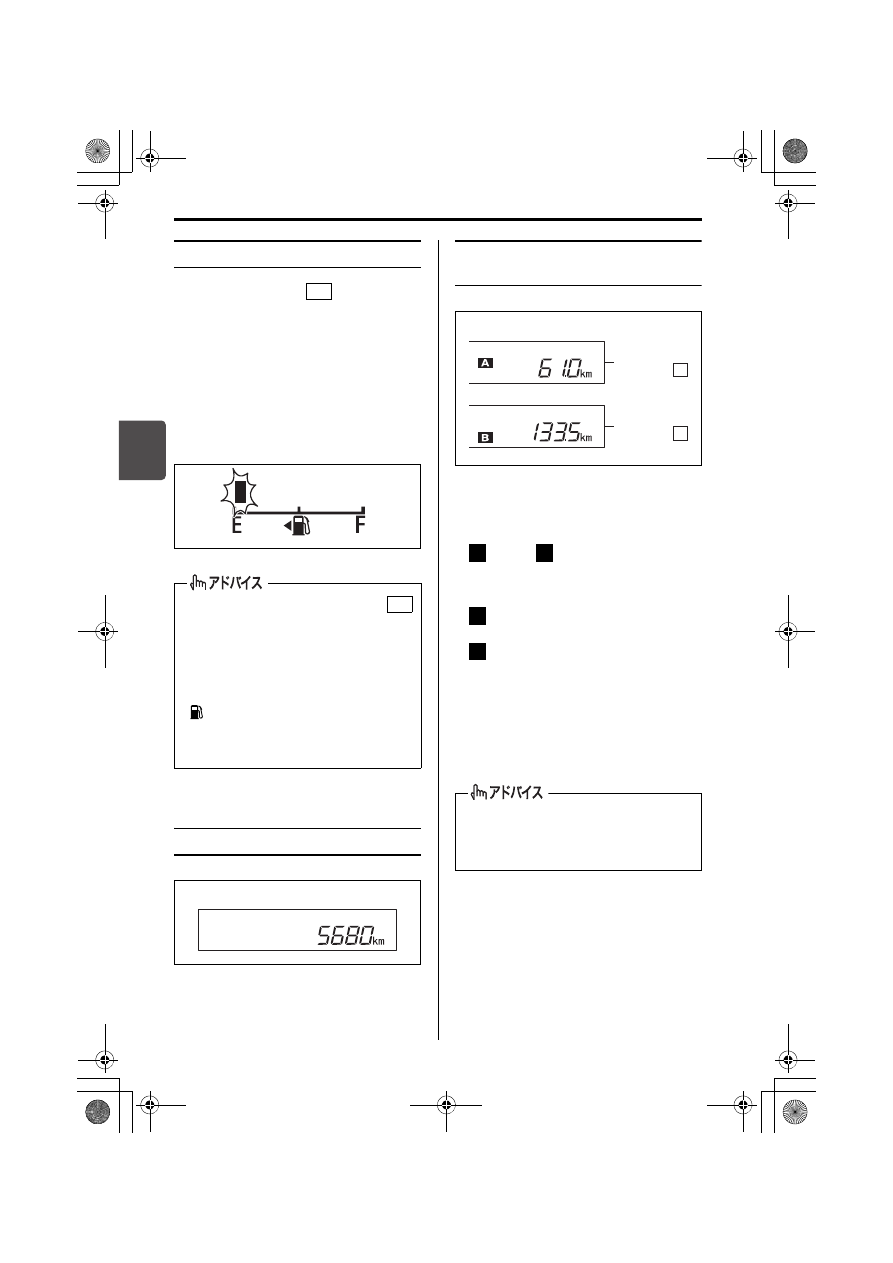

燃料計

エンジンスイッチが

  のとき、表示

位置(B)に燃料残量の目安が表示され
ます。

燃料残量警告灯が点灯したときは、す
みやかに給油してください。また、あ
わせて燃料計の目盛り(一つ)が点滅
したときは、燃料がほとんどないこと
をお知らせしています。
 3-75ページ(燃料残量警告灯)

72M30317

オドメーター(積算距離計)

63R30630

新車時(またはメーター交換時)からの
走行距離の累計が km 単位で表示されま
す。(リセットはできません)

(1) セレクトレバー位置表示

ON

ON

給油後は、エンジンスイッチを
にしてから正しい量を示すまでに、
少し時間がかかる場合があります。

坂道やカーブなどでは、タンク内の
燃料が移動するため、表示が変わる
ことがあります。

の左にある 印は、給油口(フュー

エルリッド)が助手席側の車両後部に
あることを示します。

ON

図の値は表示例です

-------------------------------------------------------------------------------------------------------------------------------------------------------------

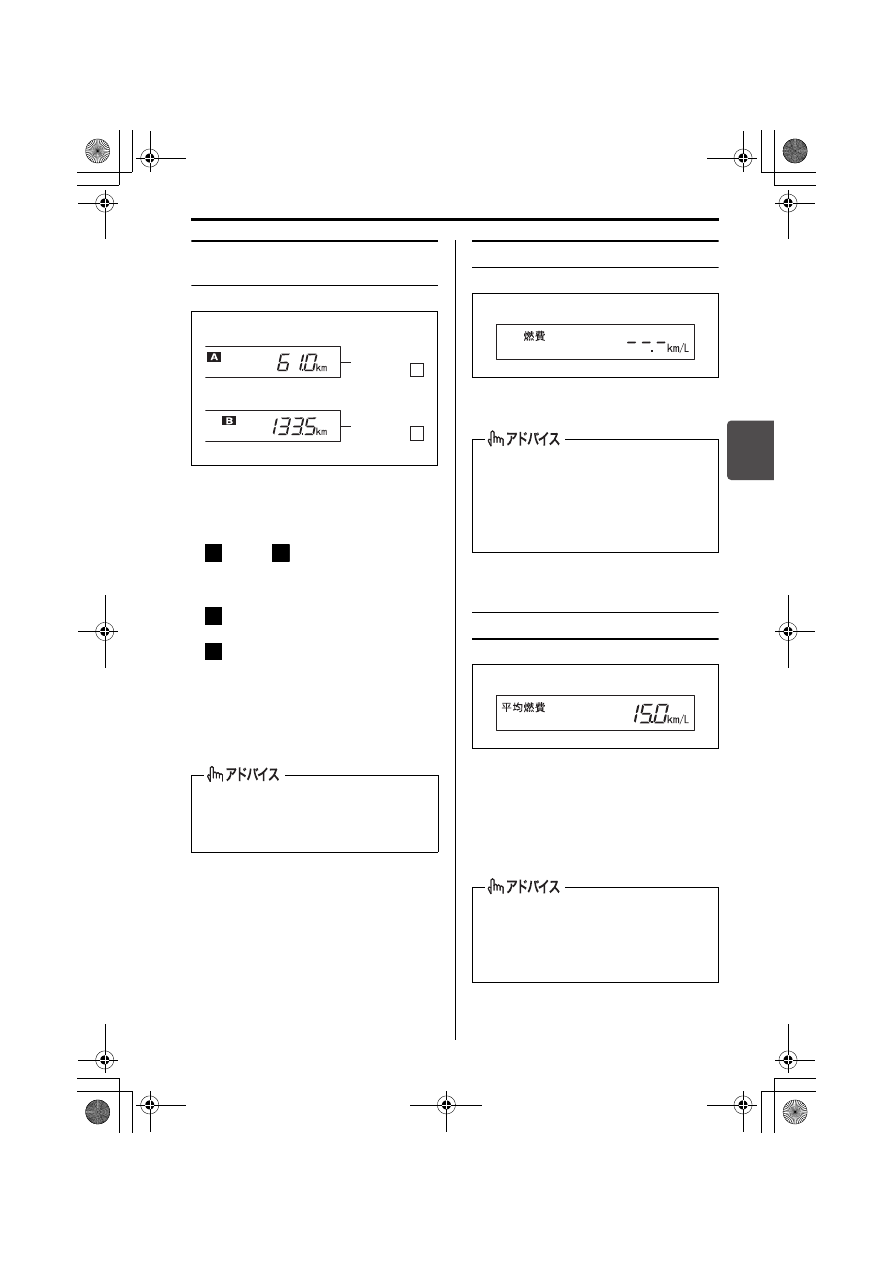

運転する前に/メーター

3-91

3

トリップメーター
(区間距離計)

63R30640

リセット後の走行距離が km 単位で表示
されます。(次にリセットするまで距離
計測は継続されます)

 および

 の2種類の走行距離を同

時に計測できます。

<使いかたの例>

:出発時にリセットして、出発後

の距離を計測

:給油時にリセットして、給油後

の距離を計測

リセットするときは、表示が「0.0」に
なるまで表示切替えノブ(2)を長押
しします。

瞬間燃費

63R30650

走行中の瞬間燃費が表示されます。

平均燃費

63R30660

表示をリセットしてからの平均燃費が表
示されます。

リセットするときは、平均燃費の表示
中に表示切替えノブ(2)を長押しし
ます。

トリップメーターの最大値は 9999.9
で、そのあと0.0 にもどります。

(距離

計測は継続されます)

トリップ
メーター

A

トリップ
メーター B

図の値は表示例です

A

B

A

B

停車中は値が表示されません。

最大表示値は 50.0 です。下り坂など
で燃料カット制御が作動していると
きでも、それ以上の値は表示されま
せん。

リセット後しばらくは、値が表示さ
れません。

鉛バッテリーを外すと、平均燃費の
表示はリセットされます。

図は表示例です

図の値は表示例です

-------------------------------------------------------------------------------------------------------------------------------------------------------------

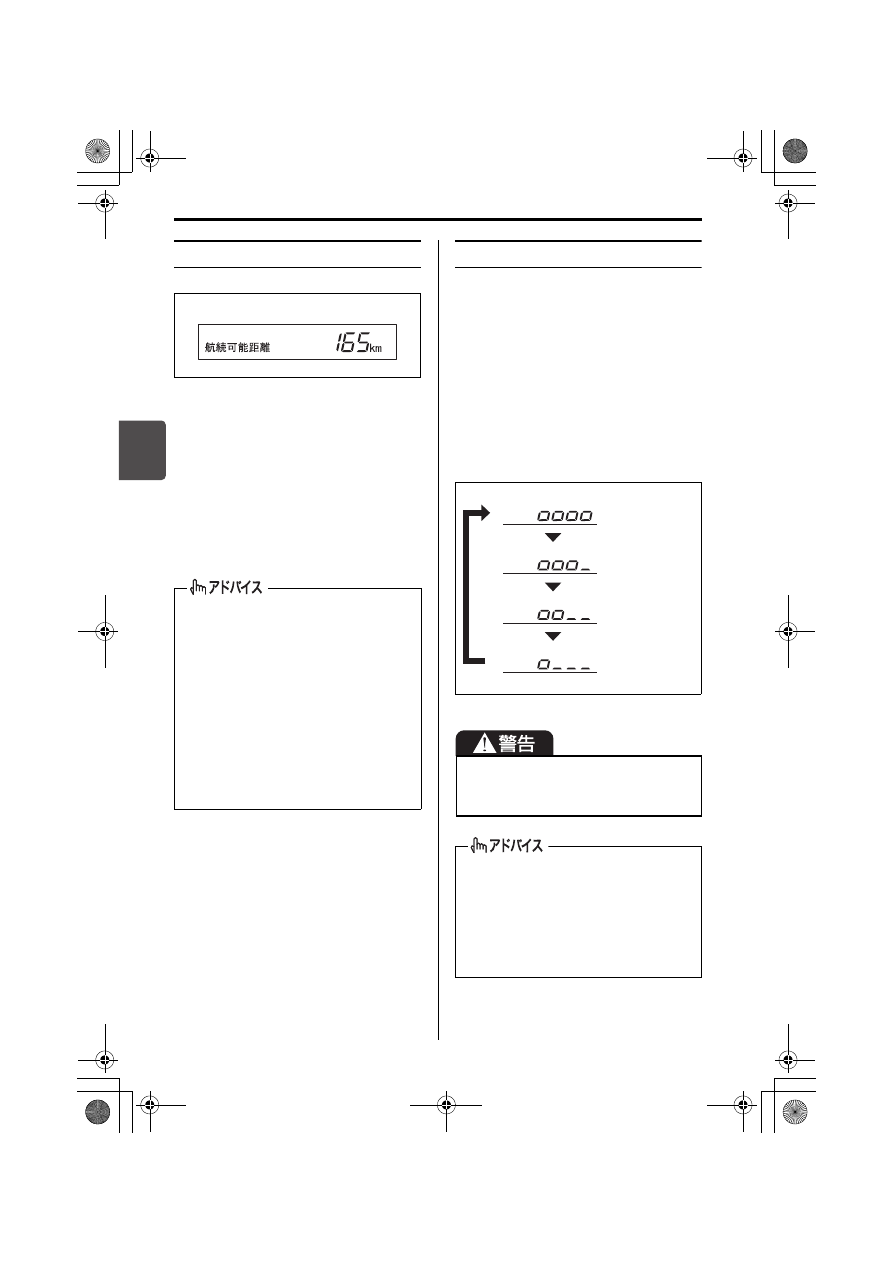

運転する前に/メーター

3-92

3

航続可能距離

63R30670

現在の燃料残量で走行できるおよその距
離が表示されます。

航続可能距離は過去の平均燃費をもと
に算出される目安であるため、表示さ
れる距離を実際に走行できるとは限り
ません。

給油すると表示が更新されます。ただ
し、給油量が少ないと、表示が更新さ
れない場合があります。

照明コントロール表示

現在設定されているメーターの明るさが
表示されます。

メーターの明るさ調節

4段階に調節できます。

ヘッドライトや車幅灯を点灯し、照明
コントロール表示(3-89 ページ参照
にしたうえで、表示切替えノブ(2)を
長押しします。明るさが 1 段階ずつ変
化します。

63R30680

算出に使用される過去の平均燃費は、
表示される平均燃費とは異なります。

鉛バッテリーを外すと過去の平均燃
費の記憶が消去されますので、外す
前までとは異なる値が表示される場
合があります。

次のような場合は値が表示されませ
ん。
・鉛バッテリー接続後しばらくの間
・燃料残量警告灯の点灯中
→ 3-75ページ(燃料残量警告灯)

図の値は表示例です

走行中は明るさ調節をしないでくださ
い。操作に気を取られて、思わぬ事故
につながるおそれがあります。

調節中に、表示切替えノブを短押しす
るか5秒以上押さないでいると、オド
メーターの表示に切り替わります。

鉛バッテリーを外すと記憶が消去さ
れ初期状態にもどりますので、明る
さ調節をやり直す必要があります。

明るい

(初期状態)

暗い

-------------------------------------------------------------------------------------------------------------------------------------------------------------

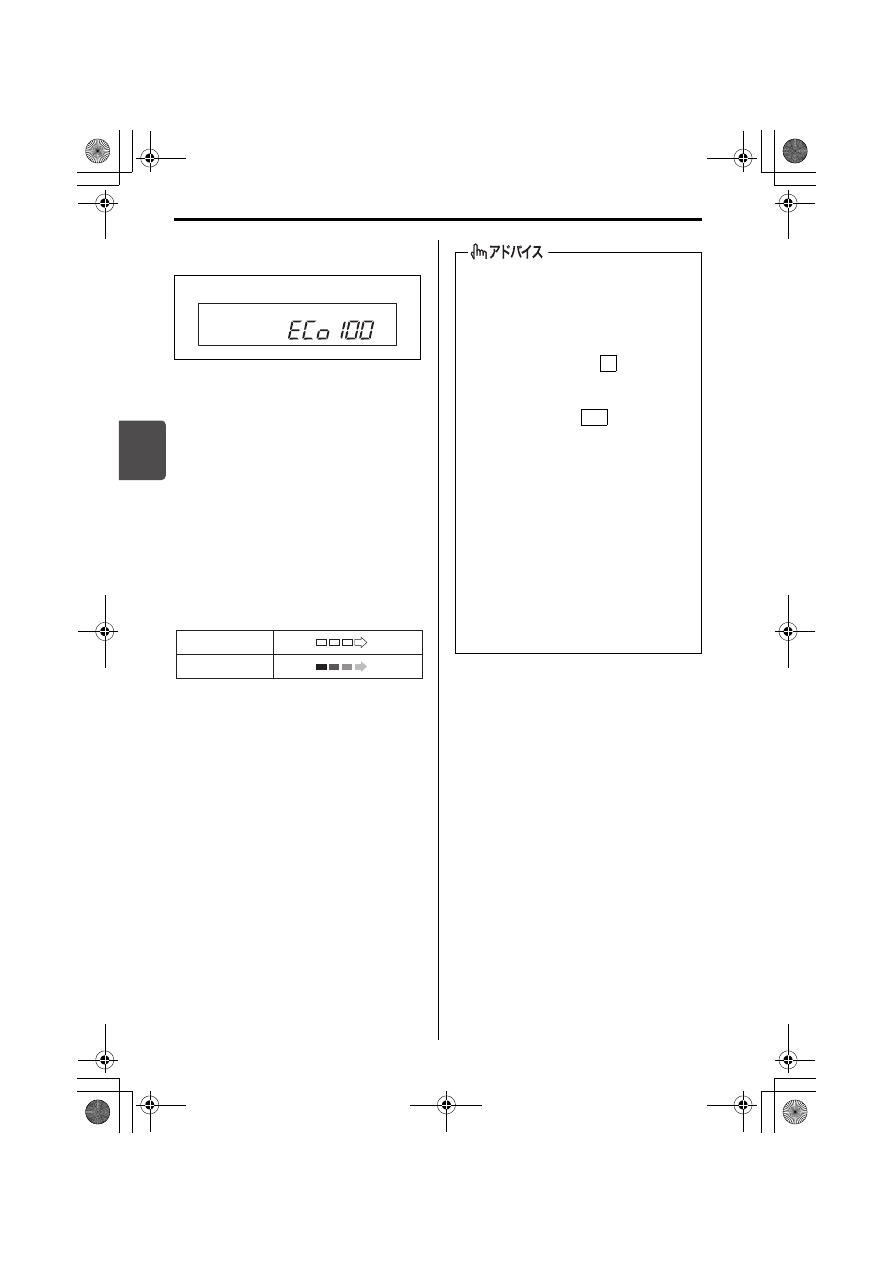

運転する前に/メーター

3-93

3

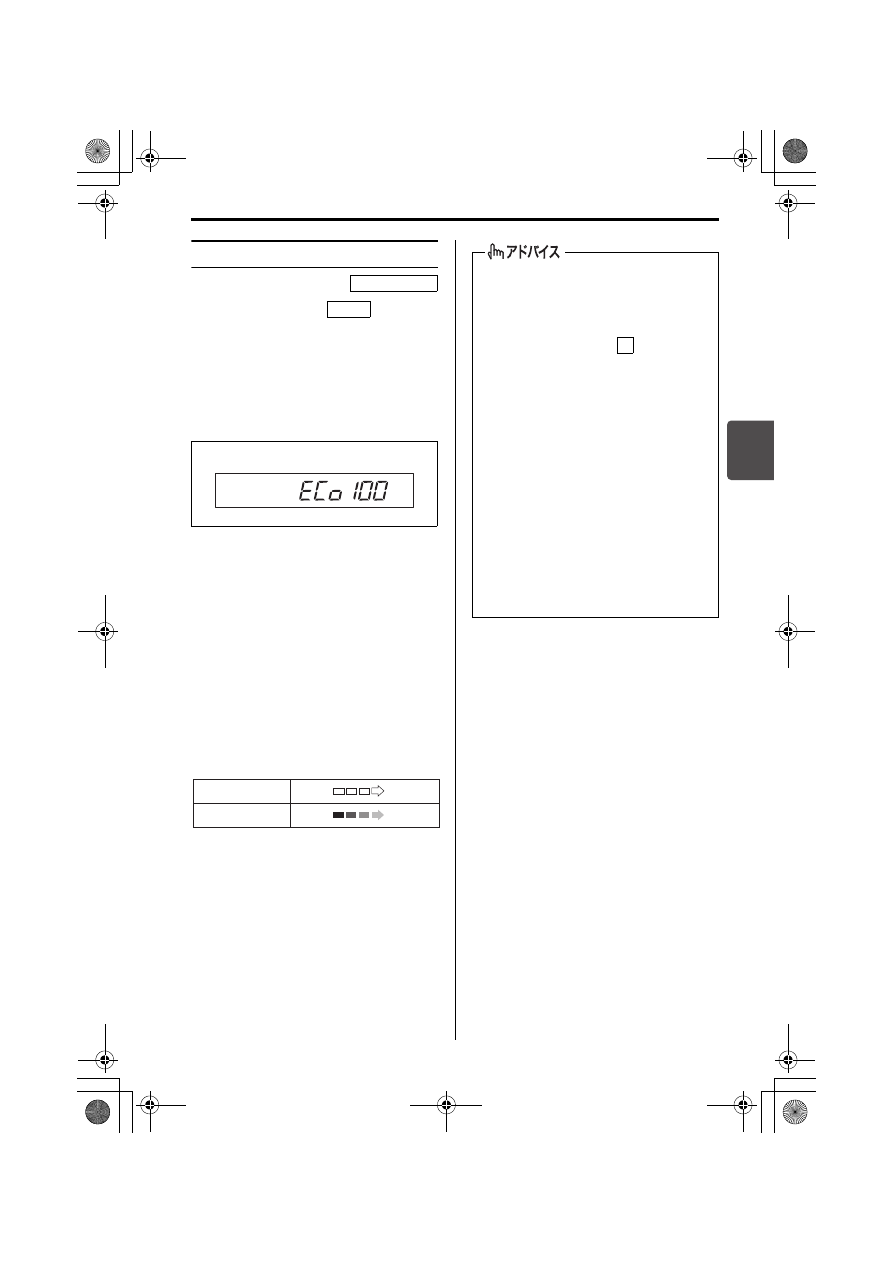

エコ運転表示機能

エンジンスイッチを

(OFF)に

すると、次の内容が一定時間マルチイン
フォメーションディスプレイ内に表示さ
れます。

■ エコスコア

63R30690

1 回の運転で、燃費効率が良いと判定さ
れた割合から、運転内容を採点します。

エコドライブの目安としてお使いくだ
さい。
→ 2-36ページ

(エコドライブをしましょう)

前図のように表示されている間、エコ
ドライブアシスト照明が点灯します。
照明色は、エコスコアの点数により変
化します。点数が高いほど、より緑色
になります。

→ 3-67ページ

(エコドライブアシスト照明)

タイプ別装備

LOCK

図の値は表示例です

ɲɽʃɽɬ

°ǽཟ

±°°ཟ

ྃ஥ᓨ

᫺ᓨ

፲ᓨ

走行中、次のようなときは、エコド
ライブアシスト照明の緑色への変化
がなく、エコスコアの加算がされま
せん。
・セレクトレバーが

  の位置以外

のとき

・S(スポーツ)モードスイッチ(タ

イプ別装備)がONのとき



設定の切替え(カスタマイズ)をす
ると、表示させなくすることもでき
ます。
→ 3-94 ページ(セッティングモー

ド(Aタイプ))

メーター内のエコドライブアシスト
照明を緑色に変化させる走行を心が
けると、高得点を得られます。(100
点満点)

D

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-94

3

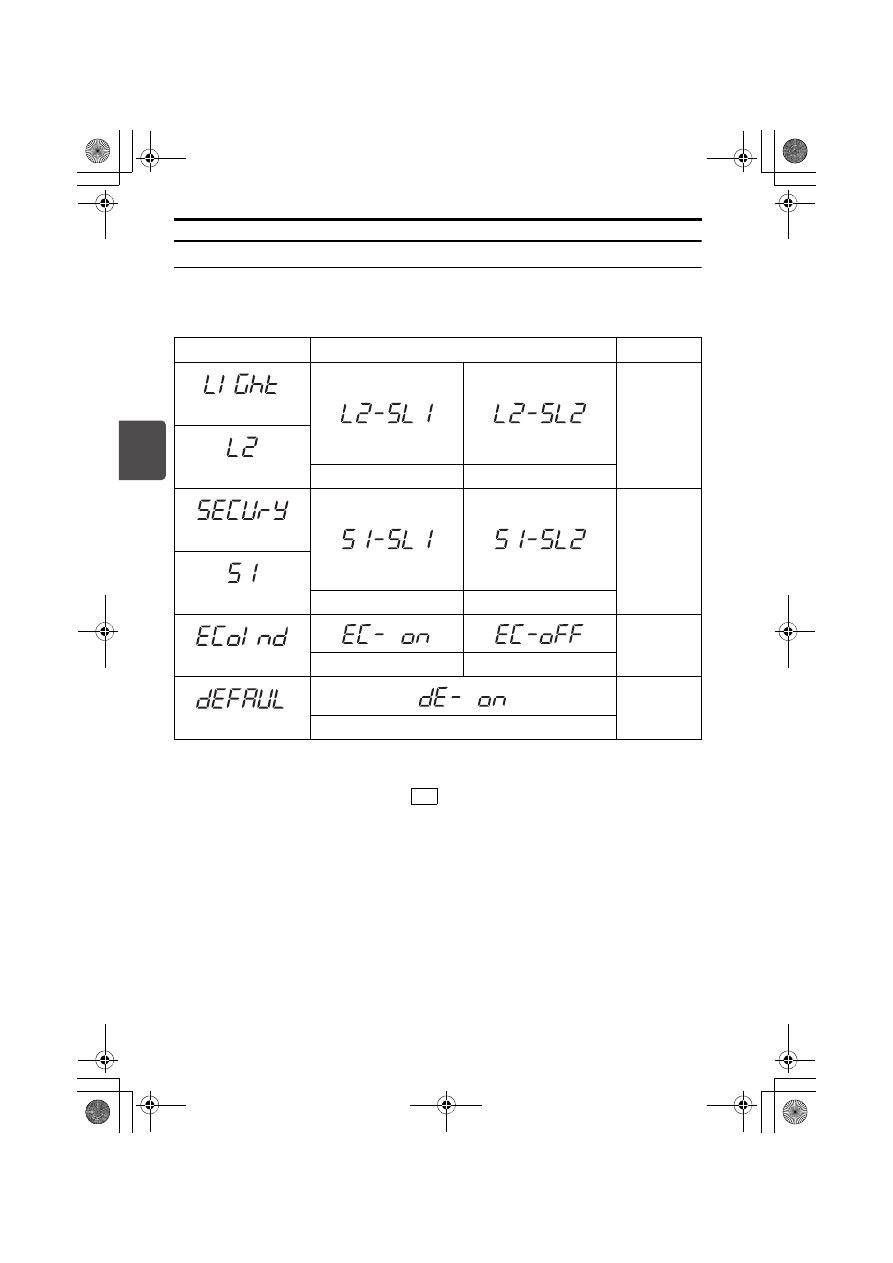

セッティングモード(Aタイプ)

セッティングモードでは、次の設定切替え(カスタマイズ)ができます。

お車のタイプにより、設定できる項目は異なります。

※初期状態(工場出荷時)

設定の切替えは、エンジンスイッチが

 で安全な場所に停車しているときに、次の

手順で行ないます。

項目

設定切替え

参照先

ライト設定

3-112

ページ

ワンタッチ機能

ON(※)

OFF

セキュリティアラーム

3-17

ページ

モード選択

警報モード(※)

警報なしモード

エコスコア

3-93

ページ

表示(※)

非表示

設定の初期化

すべての設定を初期状態にもどす

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-95

3

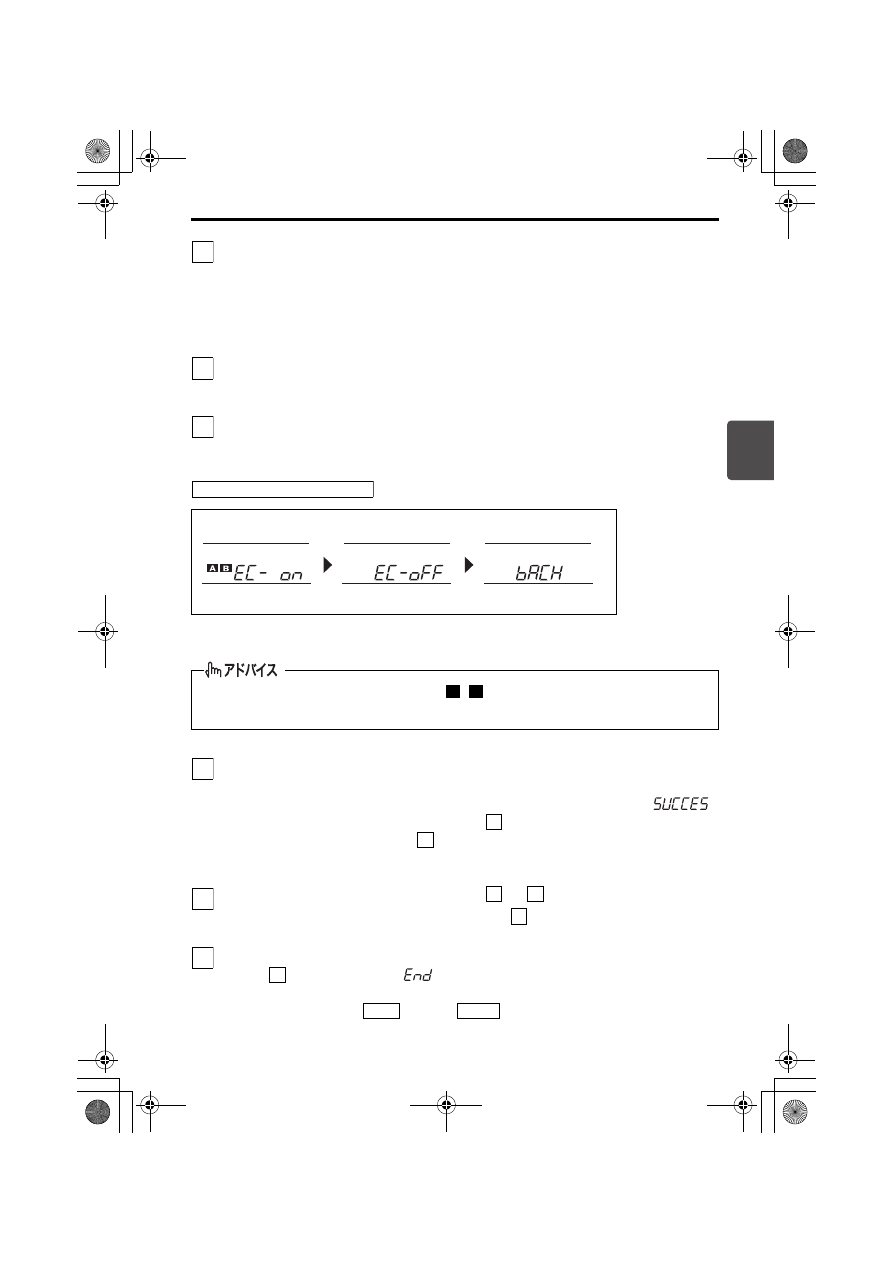

セッティングモードへ切り替えます。

表示切替えノブを短押ししてオドメーター表示に切り替えます。
→ 3-90ページ(オドメーター)

オドメーター表示中に、セッティングモードの表示に切り替わるまで、ノブを
長押しします。

設定を切り替えたい表示を選択します。

表示切替えノブを短押しして表示を切り替えます。

設定切替え表示に移動します。

表示切替えノブを長押しします。室内ブザーが ピッ と鳴り、下図(表示例)の
ON設定表示(1)に切り替わります。

63R30700

設定を切り替えます。

設定を切り替えるときは、表示切替えノブを短押ししてONまたはOFFを選択し
ます。そのあとノブを長押しします。室内ブザーが ピッ と鳴り、「

と表示されると設定が切り替わり、手順

 の表示にもどります。

設定切替えを行なわずに手順

 にもどるときは、BACK 表示(3)を選択して

から、室内ブザーが  ピッ と鳴るまでノブを長押しします。

続けて設定の切替えをしたいときは、手順

 ∼

 を繰り返します。

セッティングモードを終了する場合は、手順

 に進みます。

セッティングモードを終了します。次のいずれかの操作で終了できます。

手順

  の表示のときに「

」を選択してから、オドメーター表示に切り替

わるまで表示切替えノブを長押しする

エンジンスイッチを

 または

(OFF)にする

走行を開始する

(1) ON設定表示(現在設定中) (2) OFF設定表示

(3) BACK表示

上図の(1)のように、設定表示の左に



 が表示されている状態が、現在設定

中であることを示します。

1

2

3

表示例(エコスコアの場合)

(1)

(2)

(3)

A B

4

2

2

5

2

4

6

6

2

ACC

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

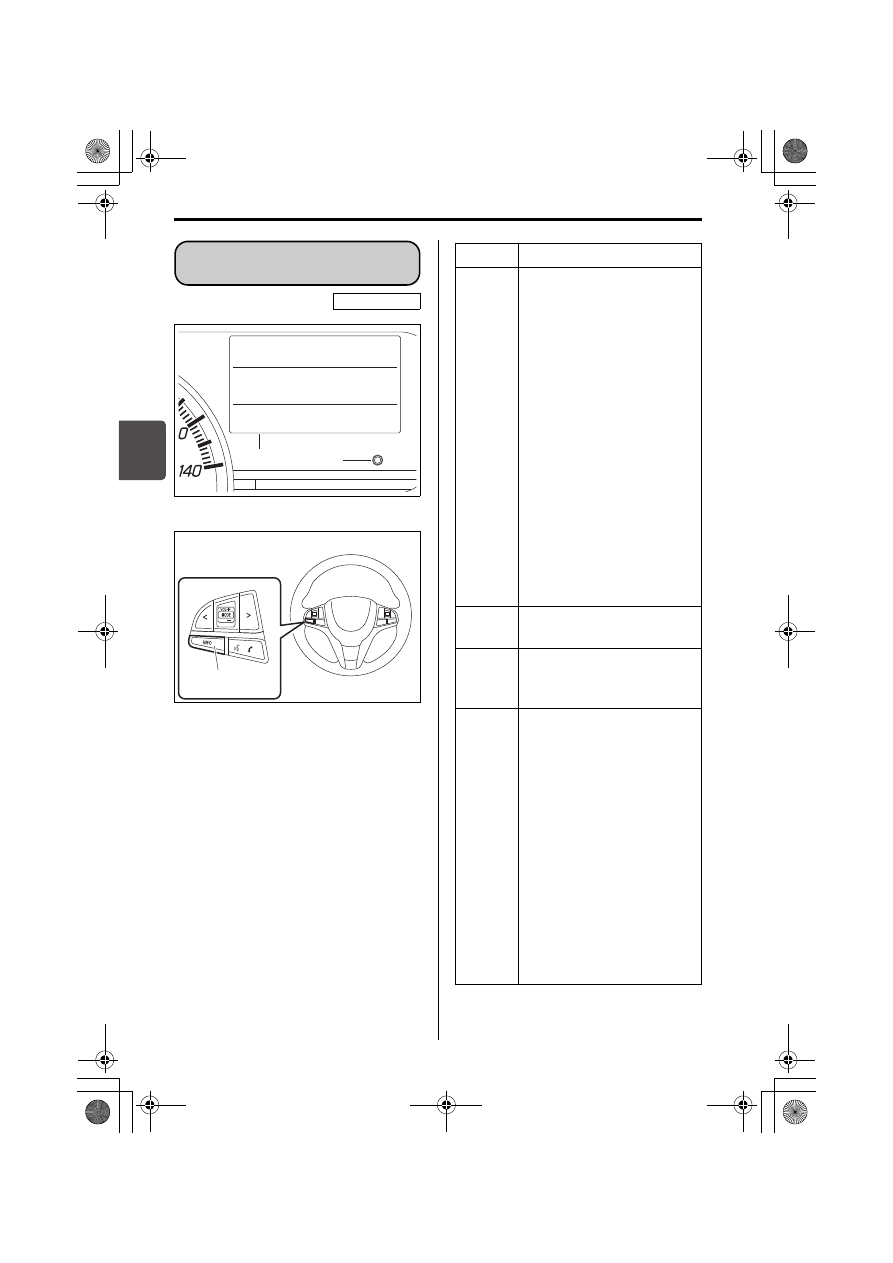

運転する前に/メーター

3-96

3

63R30710

63R30720

(1) マルチインフォメーション

ディスプレイ

(2) 表示切替えノブ
(3) インフォスイッチ(タイプ別装備)

マルチインフォメーションディス

プレイ(タコメーター装備車)

タイプ別装備

(1)

(A)

(D)

(B)

(C)

(2)

(3)

表示位置

表示される内容

(A)

携帯リモコン電池消耗警告

セレクトレバー位置表示

ギヤポジション表示

M(マニュアル)モード
表示

→ 3-98ページ

クルーズコントロール
表示

SET表示

→ 3-99ページ

システム一時停止表示

前方衝突警告表示

先行車発進お知らせ表示

→ 4-39ページ

外気温

→ 3-99ページ

(B)

燃料計

→ 3-100ページ

(C)

エネルギーフローインジ
ケーター

→ 3-99ページ

(D)

オドメーター(積算距離
計)

トリップメーター(区間距
離計)

→ 3-100ページ

瞬間燃費

平均燃費

航続可能距離

→ 3-101ページ

アイドリングストップ
情報

→ 3-102ページ

照明コントロール表示

→ 3-103ページ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-97

3

■ 表示の切替え

表示位置(D)は、メーター内の表示切
替えノブ(2)もしくはインフォスイッ
チ(3)を押すごとに、次の番号の順に表
示が切り替わります。

①オドメーター(積算距離計)
②トリップメーター(区間距離計)
③瞬間燃費
④平均燃費
⑤航続可能距離
⑥積算アイドリングストップ節約燃料
⑦積算アイドリングストップ時間
⑧照明コントロール表示(※)

※照明コントロール表示については、次

の参照先をお読みください。
→ 3-103ページ

(メーターの明るさ調節)

走行中は、表示の切替え操作をしない
でください。操作に気を取られて、思
わぬ事故につながるおそれがありま
す。

表示は、ノブもしくはスイッチを離
したときに切り替わります。

走行中にメーター内のエンジン警告
灯が点灯すると、燃費や航続可能距
離が正しく表示されない場合があり
ます。
→ 3-77ページ(エンジン警告灯)

表示される次の値は目安です。実際
とは異なる場合があります。
・瞬間燃費
・平均燃費
・航続可能距離
・積算アイドリングストップ節約燃

走行後、エンジンスイッチを

(OFF)にすると、1回の運転に対する

エコ運転の結果が表示されます。
→ 3-103ページ

(エコ運転表示機能)

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

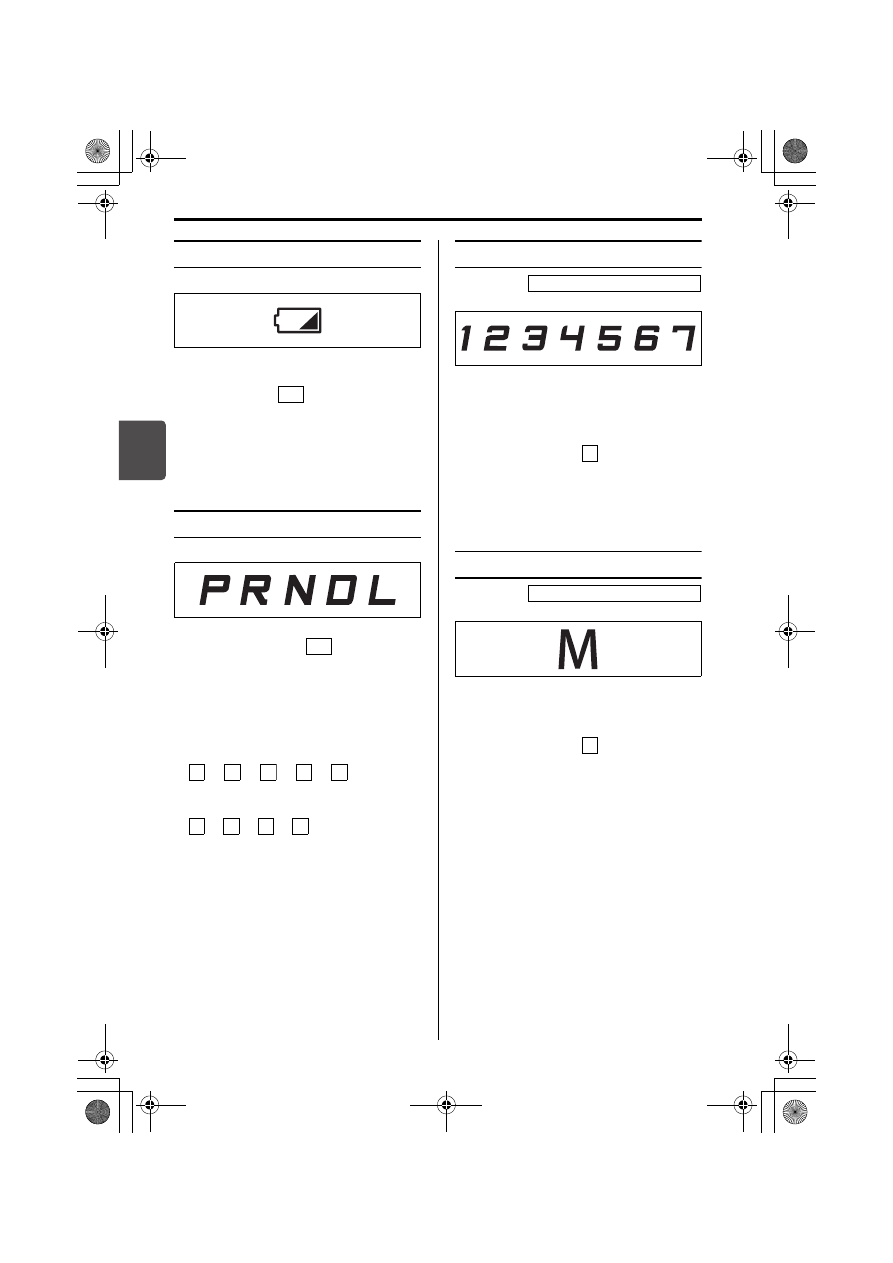

運転する前に/メーター

3-98

3

携帯リモコン電池消耗警告灯

70K122

携帯リモコンの電池切れが近いと、エン
ジンスイッチを

 にしたときに、約

15 秒間点灯します。電池交換のうえ、
警告灯をリセットしてください。
→ 6-10ページ

(リモコンキーの電池交換)

セレクトレバー位置表示

74P30540

エンジンスイッチが

  のときに、表

示位置(A)に現在のセレクトレバーの
位置が表示されます。
 4-16 ページ(セレクトレバーの各

位置のはたらき)

マニュアルモードなしCVT車の場合、

 、

 、

 、

 、

 のいずれか

が表示されます。

マニュアルモード付 CVT 車の場合、

 、

 、

 、

 のいずれかが表示

されます。

ギヤポジション表示

63R30730

次の操作をしてマニュアルモードにする
と、現在のギヤ位置を示し、上図のいず
れかが表示されます。

セレクトレバーを

 に入れる

パドルシフトスイッチを手前に引く
→ 4-19ページ

(マニュアルモードの使いかた)

M(マニュアル)モード表示

63R30740

次の操作をして、マニュアルモードにす
ると表示されます。

セレクトレバーを

 に入れる

パドルシフトスイッチを手前に引く
→ 4-19ページ

(マニュアルモードの使いかた)

ON

ON

P

R

N

D

L

P

R

N

D

マニュアルモード付CVT車

M

マニュアルモード付CVT車

M

-------------------------------------------------------------------------------------------------------------------------------------------------------------

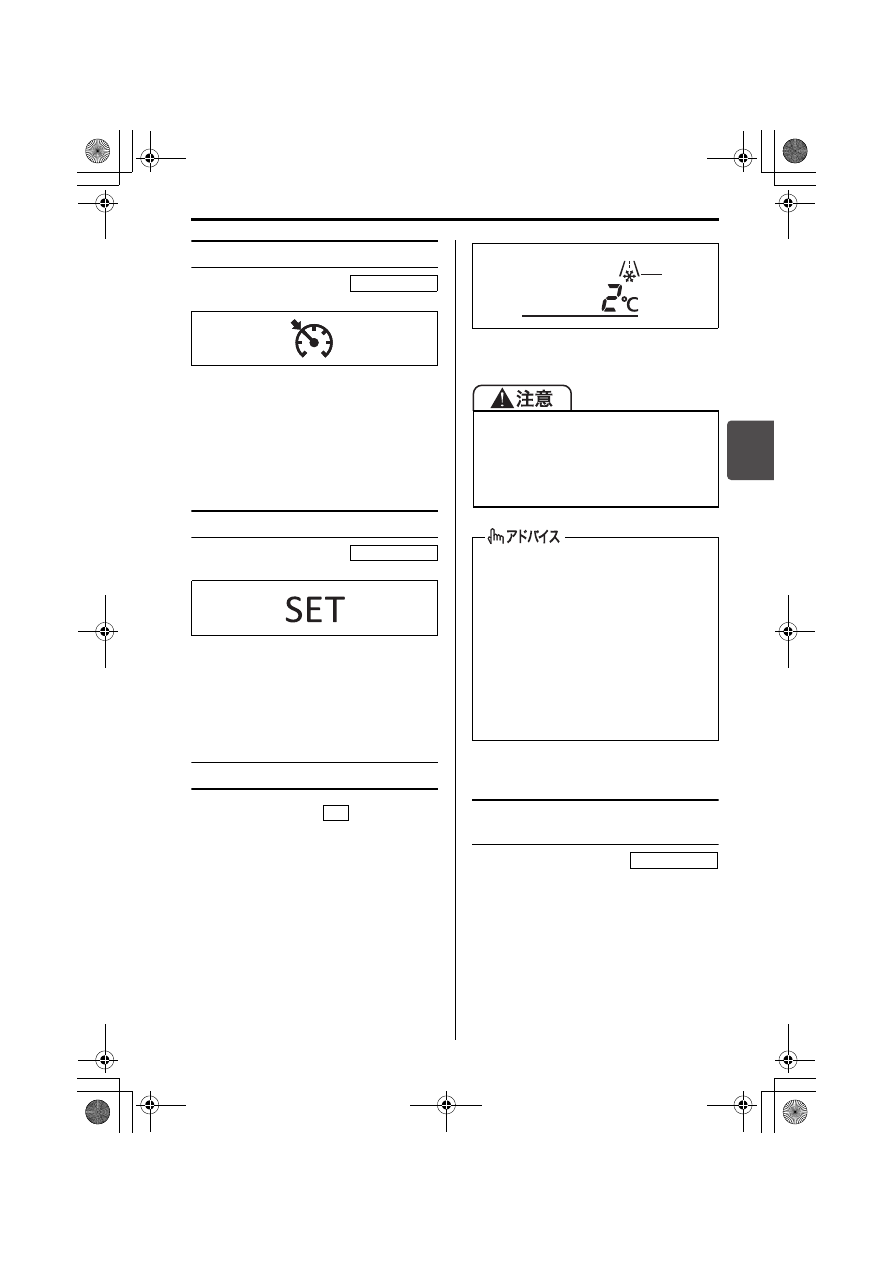

運転する前に/メーター

3-99

3

クルーズコントロール表示

81P40090

クルーズスイッチを押して、クルーズコ
ントロールシステムの目標車速が設定で
きる状態になると表示されます。
→ 4-28ページ

(クルーズコントロールシステム)

SET表示

81P40100

クルーズコントロールシステムの目標車
速が設定されると表示されます。
→ 4-28ページ

(クルーズコントロールシステム)

外気温

エンジンスイッチが

  のときに、表

示位置(A)に外気温が℃単位で表示さ
れます。

外気温が氷点下近くになると、外気温
の上側にフリーズマーク(雪の結晶
マーク)が点灯します。路面が凍結し
ているおそれがありますので、とくに
慎重に運転してください。
→ 6-21ページ

(雪道を走行するとき)

63R30750

エネルギーフローインジケー
ター

マイルドハイブリッドが作動しているか
どうかを確認できます。
→ 4-63ページ

(エネルギーフローインジケーター)

タイプ別装備

タイプ別装備

ON

(1) フリーズマーク

フリーズマークの点灯は目安です。気
象状況によっては、フリーズマークが
点灯しなくても路面が凍結している場
合があります。注意して走行してくだ
さい。

外気温はセンサー取り付け部の温度
を表示していますので、実際の外気
温と異なる場合があります。

次の場合は、正しい外気温が表示され
なかったり、温度表示の更新が遅れた
りすることがありますが、故障ではあ
りません。
・停車時または低速走行時
・外気温が急激に変化したとき(車

庫、トンネルの出入口付近など)

(1)

図の値は表示例です

タイプ別装備

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-100

3

燃料計

エンジンスイッチが

  のとき、表示

位置(B)に燃料残量の目安が表示され
ます。

燃料残量警告灯が点灯したときは、す
みやかに給油してください。また、あ
わせて燃料計の目盛り(一つ)が点滅
したときは、燃料がほとんどないこと
をお知らせしています。
 3-75ページ(燃料残量警告灯)

63R30760

オドメーター(積算距離計)

63R30770

新車時(またはメーター交換時)からの
走行距離の累計が km 単位で表示されま
す。(リセットはできません)

トリップメーター
(区間距離計)

63R30780

リセット後の走行距離が km 単位で表示
されます。(次にリセットするまで距離
計測は継続されます)

 および

 の2種類の走行距離を同

時に計測できます。

<使いかたの例>

:出発時にリセットして、出発後

の距離を計測

:給油時にリセットして、給油後

の距離を計測

リセットするときは、表示が「0.0」
になるまで表示切替えノブ(2)もし
くはインフォスイッチ(3)を長押し
します。

給油後は、エンジンスイッチを
にしてから正しい量を示すまでに、
少し時間がかかる場合があります。

坂道やカーブなどでは、タンク内の
燃料が移動するため、表示が変わる
ことがあります。

の左にある 印は、給油口(フュー

エルリッド)が助手席側の車両後部に
あることを示します。

ON

ON

図の値は表示例です

トリップメーターの最大値は 9999.9
で、そのあと0.0 にもどります。

(距離

計測は継続されます)

トリップ
メーター

A

トリップ
メーター B

図の値は表示例です

A

B

A

B

-------------------------------------------------------------------------------------------------------------------------------------------------------------

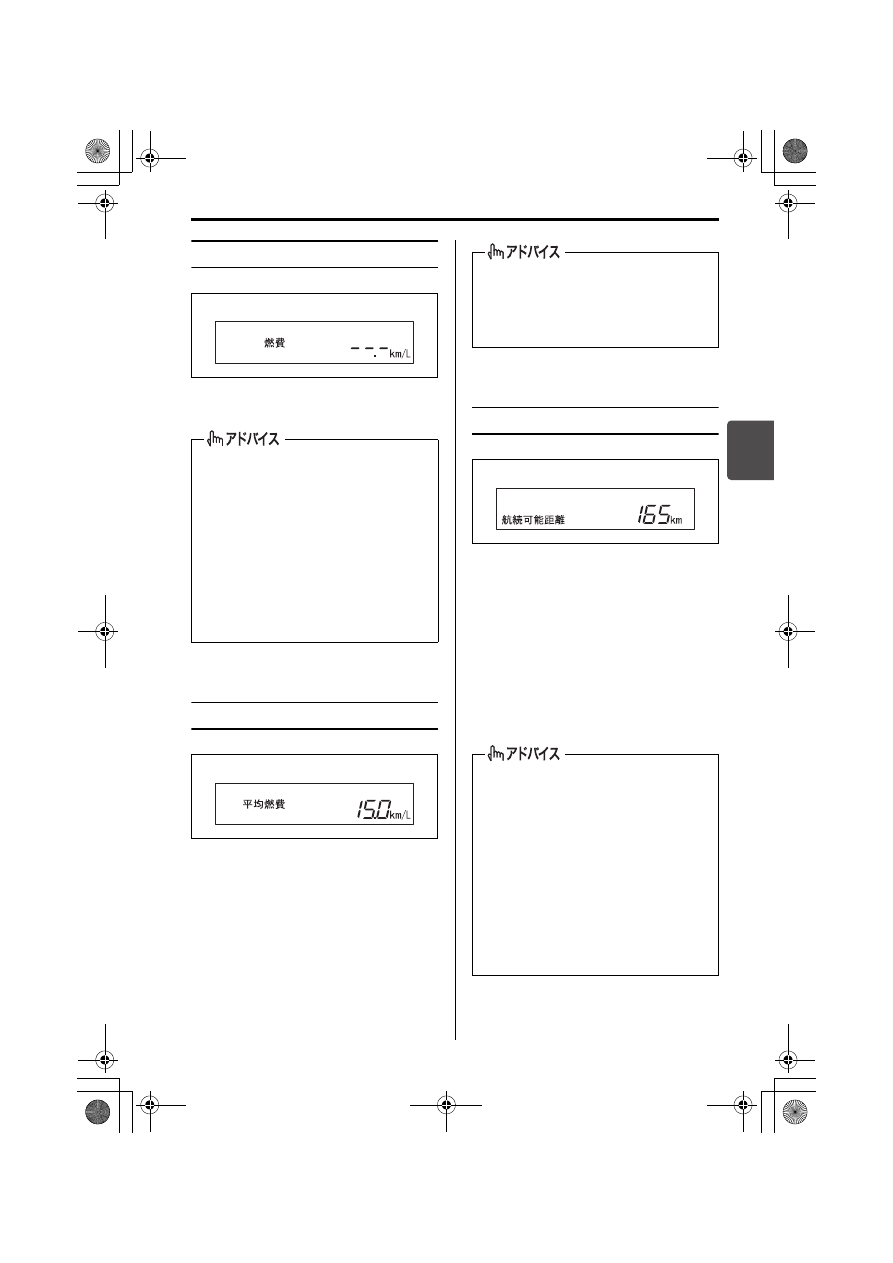

運転する前に/メーター

3-101

3

瞬間燃費

63R30790

走行中の瞬間燃費が表示されます。

平均燃費

63R30800

表示をリセットしてからの平均燃費が表
示されます。

リセットするときは、平均燃費の表示
中に表示切替えノブ(2)もしくはイ
ンフォスイッチ(3)を長押しします。

航続可能距離

63R30810

現在の燃料残量で走行できるおよその距
離が表示されます。

航続可能距離は過去の平均燃費をもと
に算出される目安であるため、表示さ
れる距離を実際に走行できるとは限り
ません。

給油すると表示が更新されます。ただ
し、給油量が少ないと、表示が更新さ
れない場合があります。

停車中は値が表示されません。

最大表示値は 50.0 です。下り坂など
で燃料カット制御が作動していると
きでも、それ以上の値は表示されませ
ん。

燃料カットや、モーターによるクリー
プ走行など、燃料が大きく変化する走
行をすると、実際の燃費値が表示され
るまでに時間がかかることがありま
す。

図は表示例です

図の値は表示例です

リセット後しばらくは、値が表示さ
れません。

鉛バッテリーを外すと、平均燃費の
表示はリセットされます。

算出に使用される過去の平均燃費は、
表示される平均燃費とは異なります。

鉛バッテリーを外すと過去の平均燃
費の記憶が消去されますので、外す
前までとは異なる値が表示される場
合があります。

次のような場合は値が表示されませ
ん。
・鉛バッテリー接続後しばらくの間
・燃料残量警告灯の点灯中
→ 3-75ページ(燃料残量警告灯)

図の値は表示例です

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-102

3

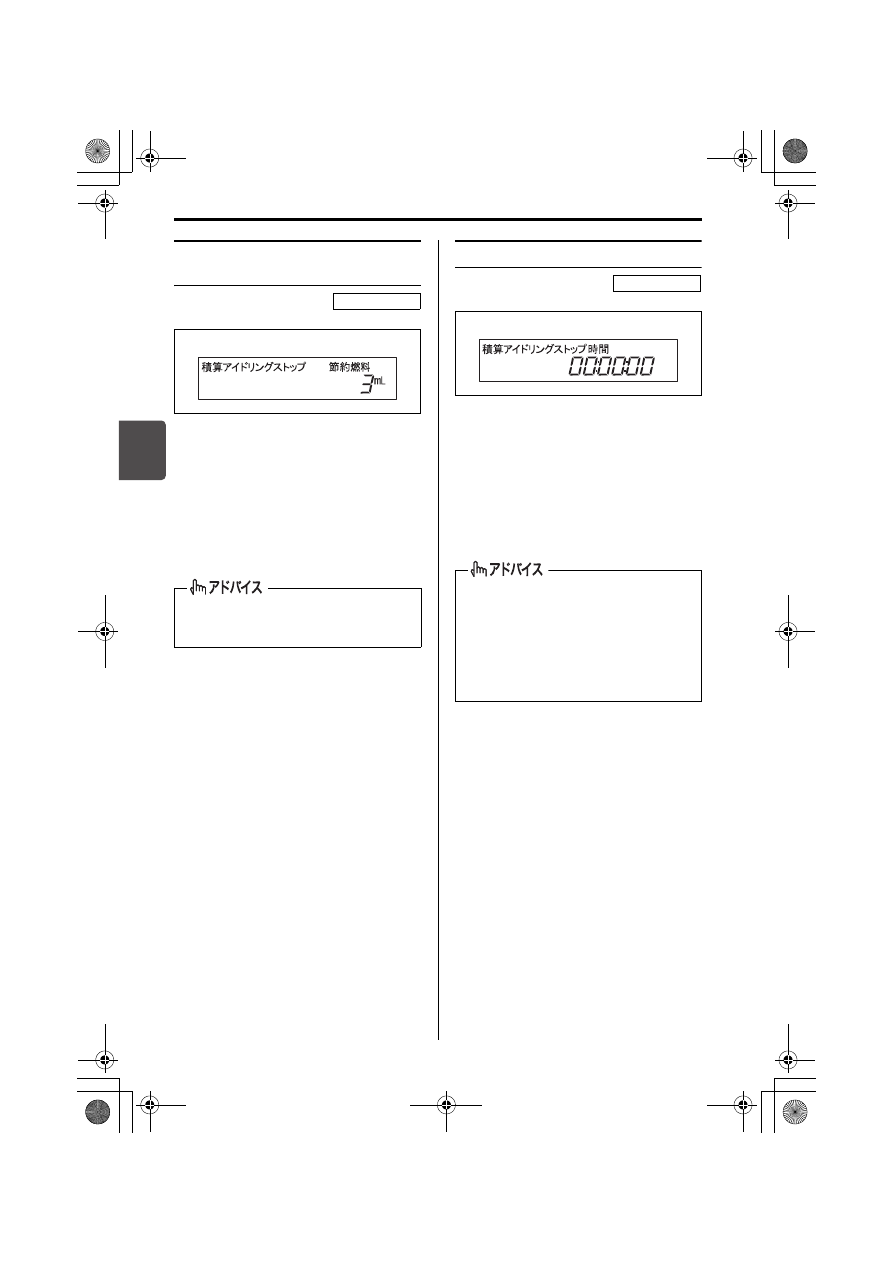

積算アイドリングストップ節
約燃料

63R30820

表示をリセットしてからのアイドリング
ストップによる節約燃料の累計がml単位
で表示されます。

リセットするときは、積算アイドリン
グストップ節約燃料の表示中に表示切
替えノブ(2)もしくはインフォスイッ
チ(3)を長押しします。

積算アイドリングストップ時間

63R30830

表示をリセットしてからのアイドリング
ストップ時間の累計が、時、分、秒単位
で表示されます。

リセットするときは、積算アイドリン
グストップ時間の表示中に表示切替え
ノブ(2)もしくはインフォスイッチ

(3)を長押しします。

鉛バッテリーを外すと、積算節約燃料
の表示はリセットされます。

タイプ別装備

図の値は表示例です

積算アイドリングストップ時間の最大
値は 99:59:59 で、リセットするまで
固定されます。

鉛バッテリーを外すと、積算アイド
リングストップ時間の表示はリセッ
トされます。

タイプ別装備

図の値は表示例です

-------------------------------------------------------------------------------------------------------------------------------------------------------------

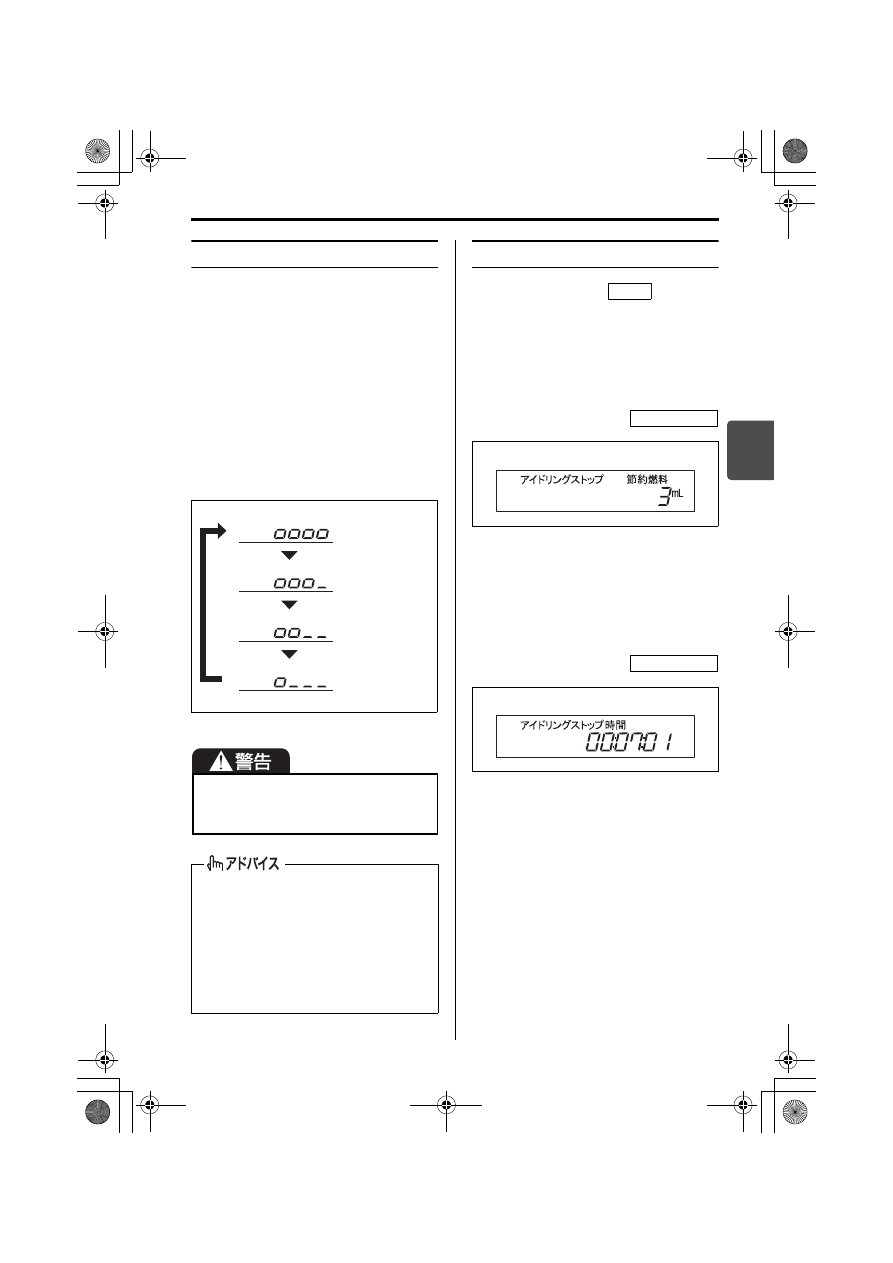

運転する前に/メーター

3-103

3

照明コントロール表示

現在設定されているメーターの明るさが
表示されます。

メーターの明るさ調節

4段階に調節できます。

ヘッドライトや車幅灯を点灯し、照明
コントロール表示(3-96 ページ参照)
にしたうえで、表示切替えノブ(2)も
しくはインフォスイッチ(3)を長押
しします。明るさが 1 段階ずつ変化し
ます。

63R30680

エコ運転表示機能

エンジンスイッチを

(OFF)に

すると、次の内容が一定時間マルチイン
フォメーションディスプレイ内に表示さ
れます。

■ アイドリングストップ節約燃料

63R30840

1 回の運転でアイドリングストップに
よって節約された燃料がml単位で表示さ
れます。

■ アイドリングストップ時間

63R30850

1 回の運転でアイドリングストップの合
計時間が時、分、秒単位で表示されます。

走行中は明るさ調節をしないでくださ
い。操作に気を取られて、思わぬ事故
につながるおそれがあります。

調節中に、表示切替えノブもしくはイ
ンフォスイッチを短押しするか5秒以
上押さないでいると、オドメーターの
表示に切り替わります。

鉛バッテリーを外すと記憶が消去さ
れ初期状態にもどりますので、明る
さ調節をやり直す必要があります。

明るい

(初期状態)

暗い

LOCK

タイプ別装備

図の値は表示例です

タイプ別装備

図の値は表示例です

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-104

3

■ エコスコア

63R30860

1 回の運転で、燃費効率が良いと判定さ
れた割合から、運転内容を採点します。

エコドライブの目安としてお使いくだ
さい。
 2-36ページ

(エコドライブをしましょう)

上図のように表示されている間、エコ
ドライブアシスト照明、またはステー
タスインフォメーションランプが点灯
します。照明色は、エコスコアの点数
により変化します。点数が高いほど、
より緑色になります。

 3-67ページ

(エコドライブアシスト照明)

 3 - 6 7 ページ(ステータスイン

フォメーションランプ)

図の値は表示例です

ɲɽʃɽɬ

°ǽཟ

±°°ཟ

ྃ஥ᓨ

᫺ᓨ

፲ᓨ

走行中、次のようなときは、エコド
ライブアシスト照明、またはステー
タスインフォメーションランプの緑
色または白色への変化がなく、エコ
スコアの加算がされません。
・セレクトレバーが

  の位置以外

のとき

・S(スポーツ)モードスイッチ(タ

イプ別装備)が

 のとき

設定の切替え(カスタマイズ)をす
ると、表示させなくすることもでき
ます。
→ 3-105ページ(セッティング

モード(Bタイプ))

メーター内のエコドライブアシスト
照 明、ま た は ス テ ー タ ス イ ン フ ォ
メーションランプを緑色または白色
に変化させる走行を心がけると、高
得点を得られます。(100点満点)

D

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     9      10      11      12     ..
