運転する前に/メーター

3-105

3

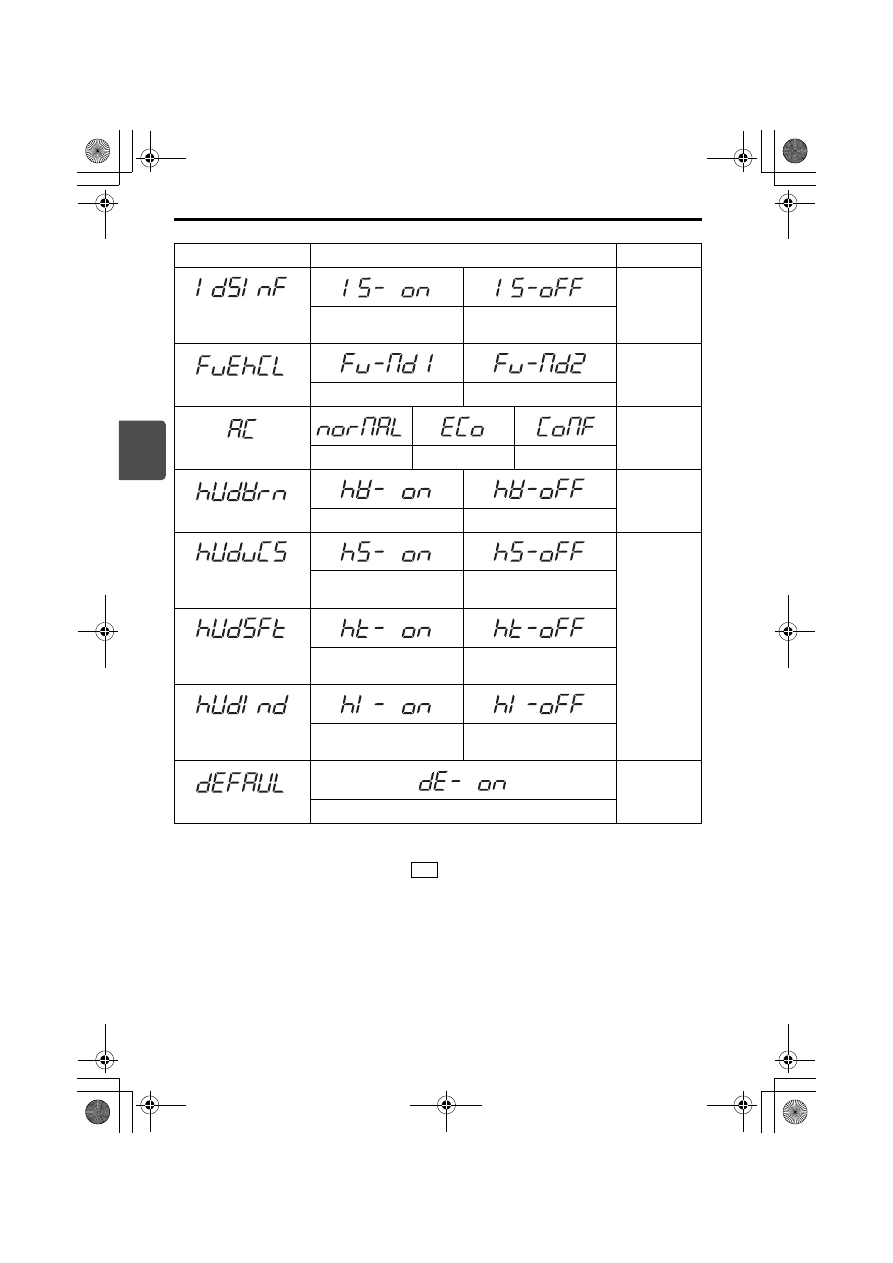

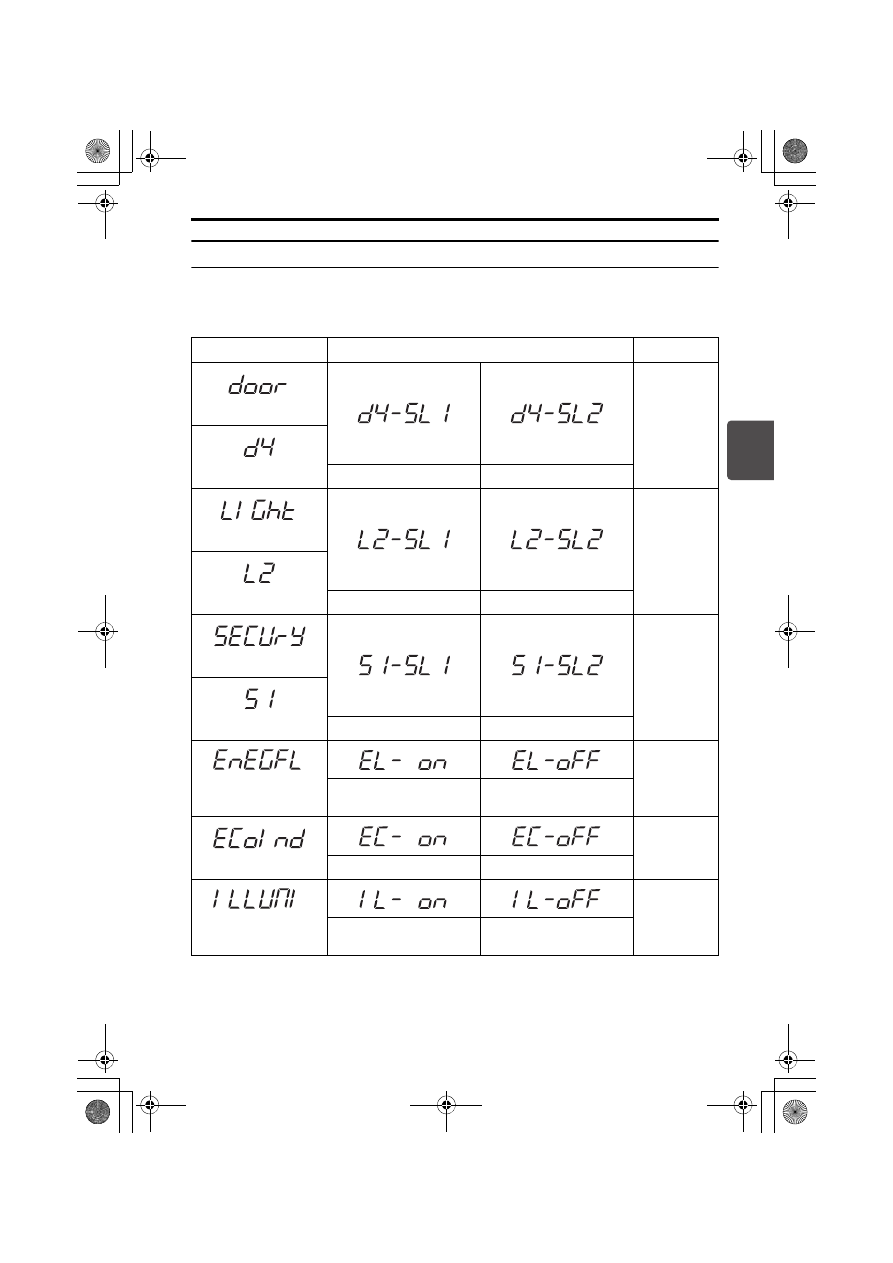

セッティングモード(Bタイプ)

セッティングモードでは、次の設定切替え(カスタマイズ)ができます。

お車のタイプにより、設定できる項目は異なります。

※初期状態(工場出荷時)

項目

設定切替え

参照先

ドアロック設定

3-6

ページ

車外ブザー設定

ON(※)

OFF

ライト設定

3-112

ページ

ワンタッチ機能

ON(※)

OFF

セキュリティアラーム

3-17

ページ

モード選択

警報モード(※)

警報なしモード

エネルギーフロー

インジケーター

4-63

ページ

表示(※)

非表示

エコスコア

3-104

ページ

表示(※)

非表示

ステータスインフォ

メーションランプ

3-67

ページ

3色変化(※)

青色固定

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-106

3

※初期状態(工場出荷時)

設定の切替えは、エンジンスイッチが

 で安全な場所に停車しているときに、次の

手順で行ないます。

項目

設定切替え

参照先

アイドリングストップ

節約燃料/時間

3-102

ページ

表示(※)

非表示

先行車発進お知らせ機能

4-57

ページ

停止

作動(※)

アイドリング空調設定

4-75

ページ

標準(※)

燃費優先

快適優先

高温時の警告設定

3-68

ページ

警告ON(※)

警告OFF

車速表示

(ヘッドアップディスプレイ)

3-70

ページ

ON(※)

OFF

シフト位置表示

(ヘッドアップディスプレイ)

ON(※)

OFF

インジケータ表示

(ヘッドアップディスプレイ)

ON(※)

OFF

設定の初期化

すべての設定を初期状態にもどす

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-107

3

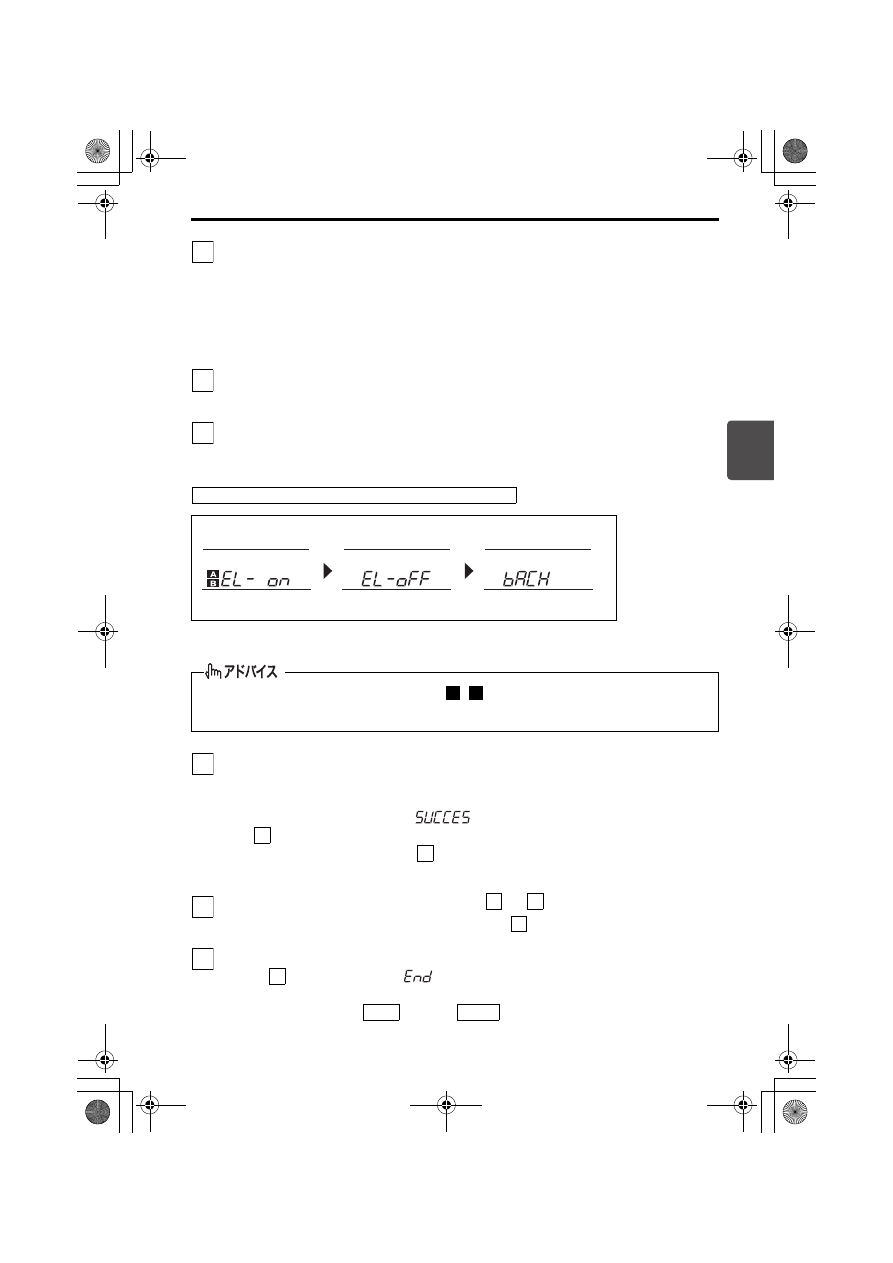

セッティングモードへ切り替えます。

表示切替えノブまたはインフォスイッチを短押ししてオドメーター表示に切り
替えます。
→ 3-100ページ(オドメーター)

オドメーター表示中に、セッティングモードの表示に切り替わるまで、ノブま
たはスイッチを長押しします。

設定を切り替えたい表示を選択します。

表示切替えノブまたはインフォスイッチを短押しして表示を切り替えます。

設定切替え表示に移動します。

表示切替えノブまたはインフォスイッチを長押しします。室内ブザーが ピッ と
鳴り、下図(表示例)のON設定表示(1)に切り替わります。

74P30530

設定を切り替えます。

設定を切り替えるときは、表示切替えノブまたはインフォスイッチを短押しして
ONまたはOFFを選択します。そのあとノブまたはスイッチを長押しします。室
内ブザーが  ピッ と鳴り、「

」と表示されると設定が切り替わり、手

順

 の表示にもどります。

設定切替えを行なわずに手順

 にもどるときは、BACK 表示(3)を選択して

から、室内ブザーが  ピッ と鳴るまでノブまたはスイッチを長押しします。

続けて設定の切替えをしたいときは、手順

 ∼

 を繰り返します。

セッティングモードを終了する場合は、手順

 に進みます。

セッティングモードを終了します。次のいずれかの操作で終了できます。

手順

  の表示のときに「

」を選択してから、オドメーター表示に切り替

わるまで表示切替えノブまたはインフォスイッチを長押しする

エンジンスイッチを

 または

(OFF)にする

走行を開始する

(1) ON設定表示(現在設定中) (2) OFF設定表示

(3) BACK表示

上図の(1)のように、設定表示の左に



 が表示されている状態が、現在設定

中であることを示します。

1

2

3

表示例(エネルギーフローインジケーターの場合)

(1)

(2)

(3)

A B

4

2

2

5

2

4

6

6

2

ACC

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-108

3

ライトの点灯・消灯

エンジンスイッチの位置に関係なく使用
でき、ライトスイッチのツマミ(1)を
まわすと次のように点灯・消灯します。

74P30560

74P30880

※オートライトシステム(タイプ別装備)

は、エンジンスイッチが

  のとき

だけ作動します。

■ オートライトシステム

エンジンスイッチが

 のときに使用

でき、車外の明るさに応じてヘッドライ
トや車幅灯が自動的に点灯・消灯します。
エンジンスイッチを

 または

(OFF)にすると、自動的に消灯

します。

スイッチの使いかた

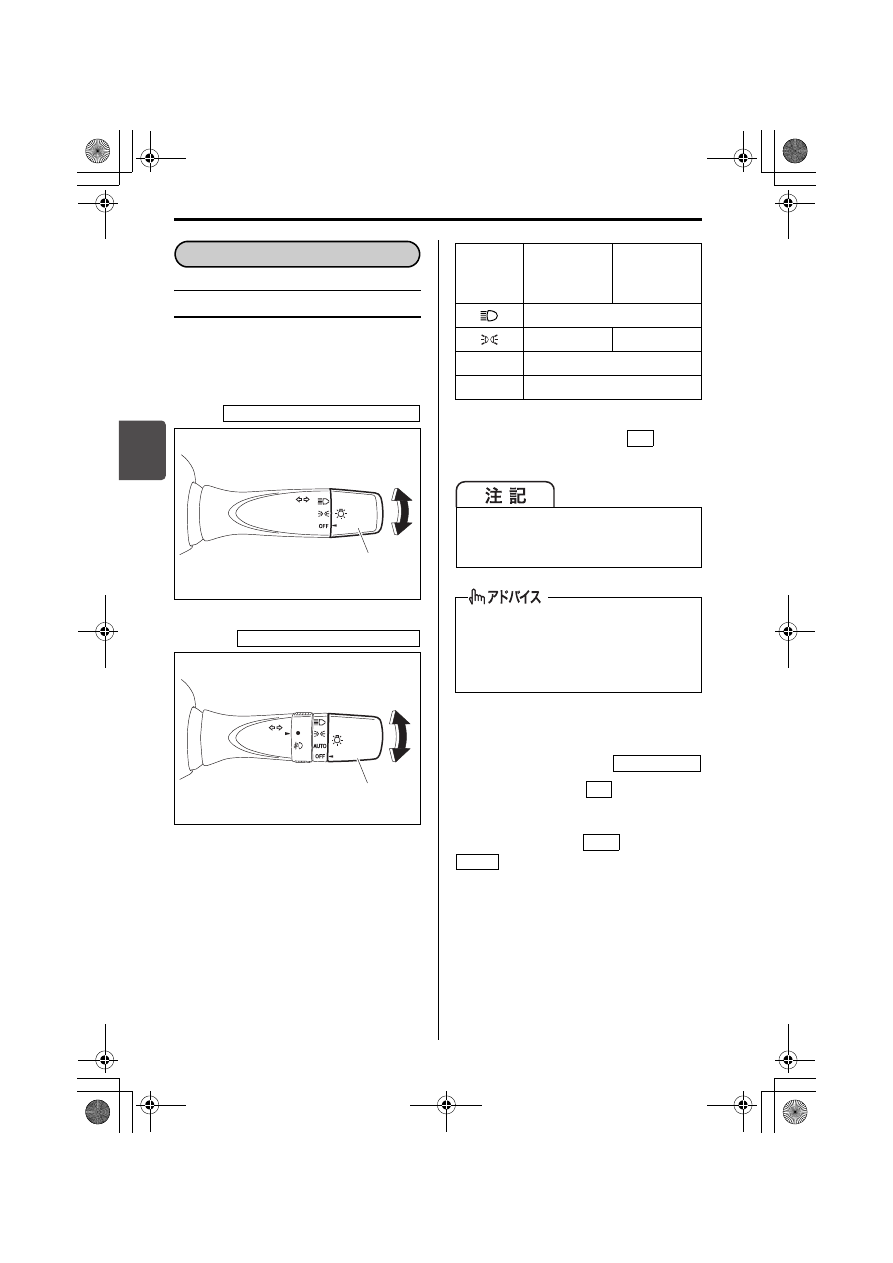

ライトスイッチ

オートライトシステム非装備車

(1)

オートライトシステム装備車

(1)

ライト

スイッチ

の位置

ヘッドライト

(前照灯)

車幅灯、

尾灯、番号灯

点灯

消灯

点灯

AUTO

自動点灯・消灯(※)

OFF

消灯

エンジン停止中に、長時間点灯させな
いでください。鉛バッテリーあがりの
原因となります。

ヘッドライトや車幅灯が点灯している
間は、メーター内のライト点灯表示灯
が点灯します。
→ 3-82ページ(ライト点灯表示灯)

ON

タイプ別装備

ON

ACC

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-109

3

ライトスイッチのツマミを AUTO の位
置にまわすと、次のように点灯・消灯
します。

63R30900

ライト消し忘れ警告ブザー

ヘッドライトや車幅灯の消し忘れを防止
するため、次のようなときに運転席ドア
を開けると、室内ブザーが ピーーー と
連続して鳴ります。

キーを抜いたあとも、ライトや車幅灯が
点灯している

エンジンスイッチを

(OFF)に

したあとも、ライトや車幅灯が点灯して
いる

ライトおよび車幅灯を消すと、室内ブ
ザーは止まります。

車外の
明るさ

ヘッドライト

(前照灯)

車幅灯、

尾灯、番号灯

明るいとき

消灯

薄暗いとき

消灯

点灯

暗いとき

点灯

AUTO 位置のままエンジンスイッチ
を

 にしていると、エンジンがか

かっていなくても、車外が暗くなると
ともにライトや車幅灯が点灯します。
そのまま長時間点灯させると、鉛バッ
テリーあがりの原因となりますのでご
注意ください。

オートライトセンサー(2)の上や周
囲にものを置いたり、ガラスクリー
ナーなどを吹きかけたままにしたり
しないでください。センサーの感度
が低下し、正常に点灯・消灯しなく
なります。

レーザーレーダーと単眼カメラ装備
車の場合、ハイビームアシストによ
りヘッドライトの上向き(ハイビー
ム)と下向き(ロービーム)を自動
的に切り替えることができます。
→ 4-58ページ

(ハイビームアシスト)

ON

インパネ助手席側

(2)

キーレスプッシュスタートシステム非装備車

キーレスプッシュスタートシステム装備車

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-110

3

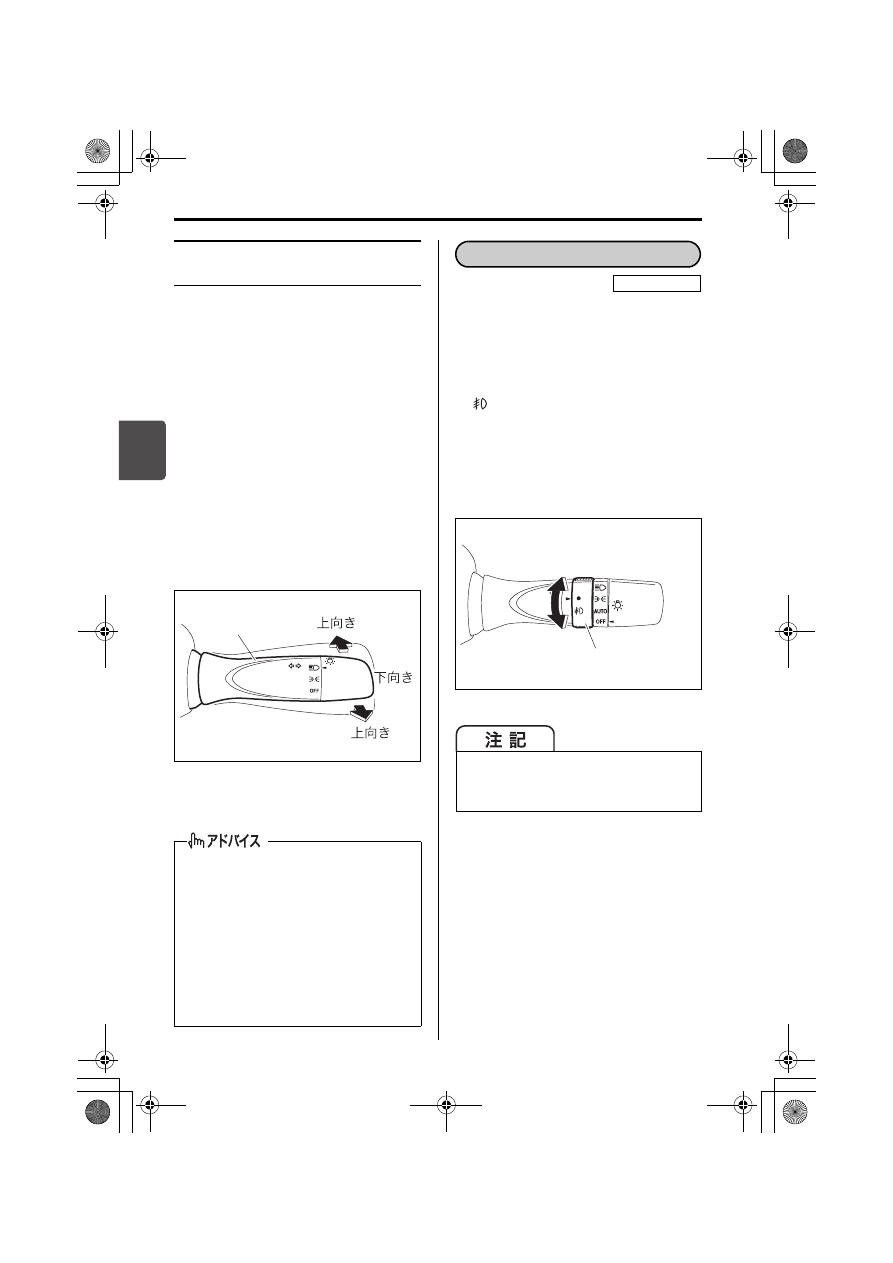

ライトの上向き、下向きの切
替え

ヘッドライトを上向き(ハイビーム)に
切り替えると、遠くまで照らすことがで
きます。

ライトが点灯しているときに、レバー
(3)を車の前方向に押すと上向きに
なります。もとの位置にもどすと、下
向きになります。

ライトスイッチの位置に関係なく、レ
バーを手前に引くと、引いている間、
上向きにライトが点灯します。

ライトを上向きにすると、メーター内
のヘッドライト上向き(ハイビーム)
表示灯が点灯します。
 3-81ページ(ヘッドライト上向き

(ハイビーム)表示灯)

81P30950

上図のスイッチは代表例です。お車の
タイプにより異なります。

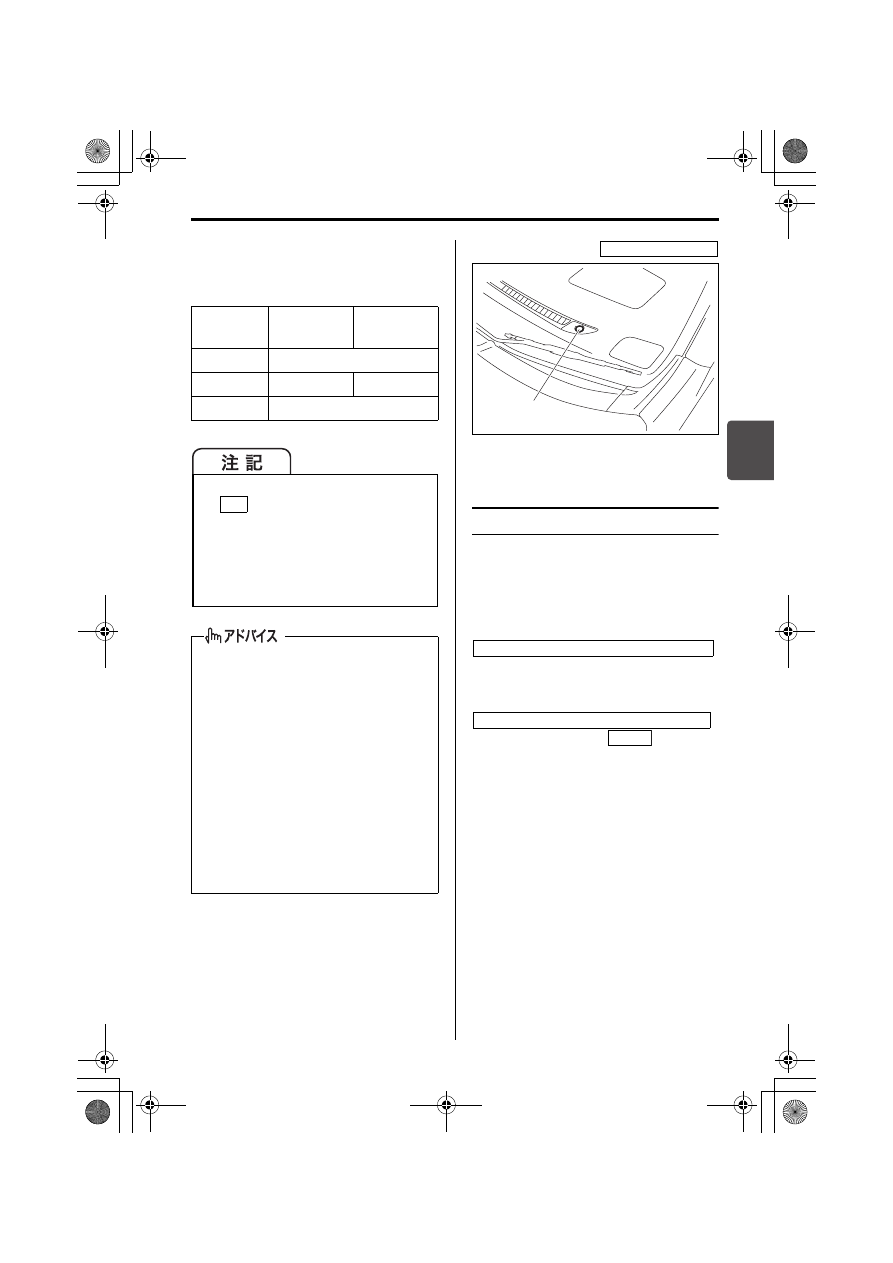

雨や霧などで視界が悪いときに使用しま
す。

フォグランプはヘッドライトや車幅灯
が点灯しているときに使用できます。
ラ イ ト ス イ ッ チ の リ ン グ(1)を

位置にまわすとフォグランプが点

灯し、メーター内のフォグランプ点灯
表示灯が点灯します。もとの位置にも
どすと消灯します。
→ 3-88ページ

(フォグランプ点灯表示灯)

74P30900

対向車や先行車があるときは、ライ
トを下向きにしてください。

レーザーレーダーと単眼カメラ装備
車の場合、ハイビームアシストにより
ヘッドライトの上向き(ハイビーム)
と下向き(ロービーム)を自動的に切
り替えることができます。
→ 4-58ページ

(ハイビームアシスト)

(3)

鉛バッテリー保護のため、視界が良く
なったらすみやかにスイッチを切って
ください。

フォグランプスイッチ

タイプ別装備

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-111

3

ハロゲンヘッドライト装備車は、ライト
を点灯して光軸調整ダイヤルをまわす
と、ライトの光軸が調整できます。
荷物や同乗者を乗せてライトの光軸が上
向きになると、対向車や先行車の迷惑と
なります。ダイヤルを操作して、光軸を
下向きに調整してください。

ダ イ ヤ ル 操 作 は、ラ イ ト が 下 向 き
(ロービーム)に点灯しているときに
行なってください。ライトが上向き
(ハイビーム)に点灯している、また
は点灯していないときは、光軸が適切
に調整できているか判断できません。

ダイヤルの目盛りは 0 ∼ 5 まであり、
光軸が 11 段階(0.5 きざみ)に調整で
きます。

ダイヤルの目盛りを大きくすると、光
軸が下向きになります。

63R30910

荷物や同乗者の乗せかたによって変わ
りますが、次表の数値を参考に適切な
位置に調整してください。

〈ダイヤル位置の目安〉

光軸調整ダイヤル

タイプ別装備

条件

ダイヤル

位置

運転席のみ乗車

0

運転席および助手席に乗車

0.5

4名乗車

1.5∼2

4名乗車で荷室満載

2∼3

運転席のみ乗車で荷室満載

2.5∼3.5

走行中はダイヤル操作をしないでくだ
さい。操作に気を取られて、思わぬ事
故につながるおそれがあります。

車検などで基本の光軸を調整するとき
は、ダイヤルを0の位置にしてくださ
い。0 以外の位置で基本光軸を調整す
ると、ライトの光軸が基準より上向き
になるなど、安全上問題となるおそれ
があります。

ダイヤルを操作すると、ライトの下向
き(ロービーム)と上向き(ハイビー
ム)の光軸が同時に調整されます。

LEDヘッドライト装備車の場合、光軸
が自動調整されます。
→ 3-76ページ

(オートレベリング警告灯)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-112

3

エンジンスイッチが

 のときに使用

できます。

右折・左折をするとき

左折時:レバー(1)を押し上げます。
右折時:レバーを押し下げます。

同時に方向指示器とメーター内の方向
指示器表示灯が点滅します。

ハンドルをもとにもどすと、レバーが
自動的にもどり、方向指示器と表示灯
が消灯します。

74P30590

上図のスイッチは代表例です。お車の
タイプにより異なります。

車線変更をするとき

レバーを車線変更しようとする方向に軽
く押さえます。

押さえている間だけ、方向指示器と表
示灯が点滅します。

■ ワンタッチ機能

操作したレバーをすぐにもどしたとき
は、方向指示器と表示灯が 3 回点滅しま
す。

エンジンスイッチの位置に関係なく使用
できます。故障などでやむをえず路上駐
車するときや非常時に使用します。

スイッチを押すと、すべての方向指示
器とメーター内の方向指示器表示灯が
点滅します。

もう一度押すと消灯します。

63R30920

ハンドルを切る角度が小さいと、レ
バーが自動的にもどらないことがあり
ます。レバーを手でもどしてください。

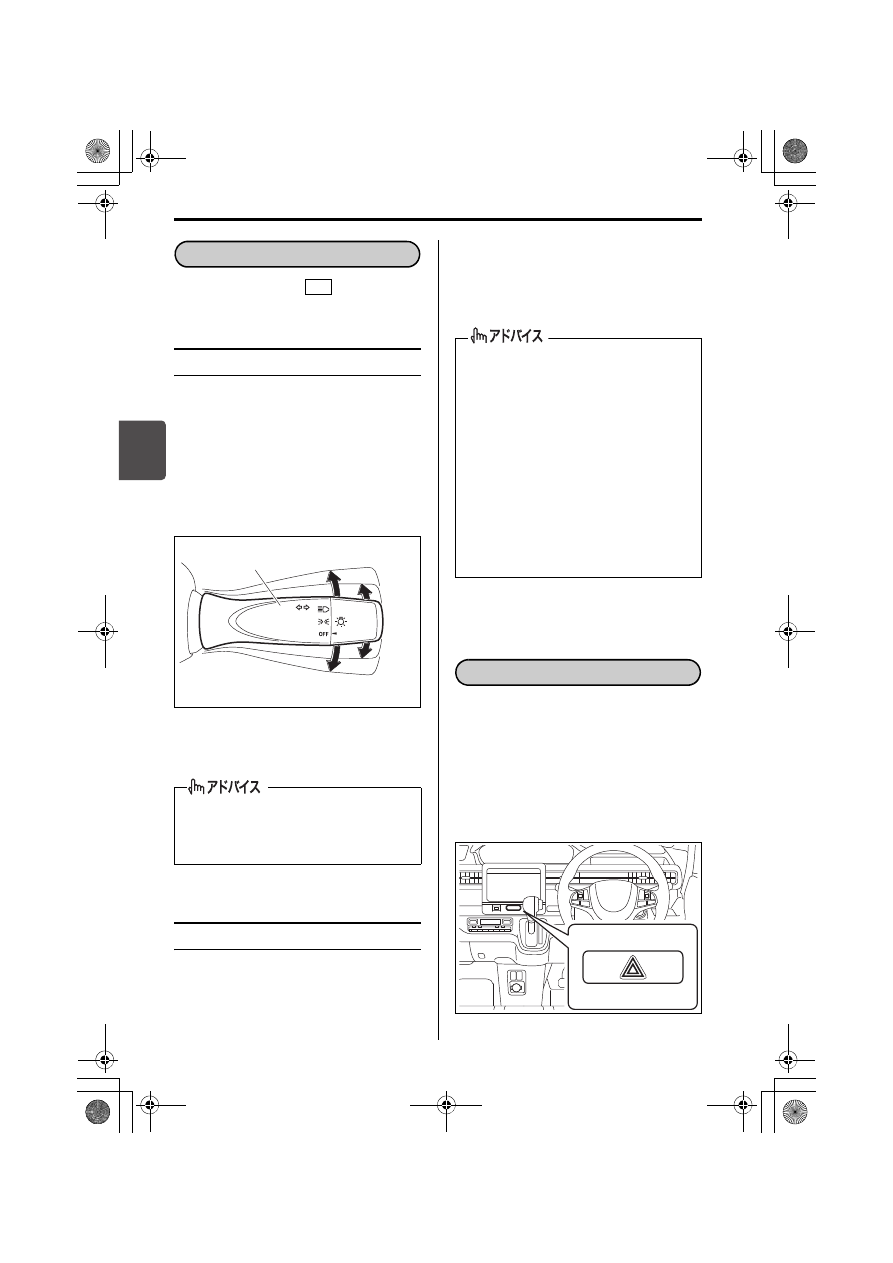

方向指示器スイッチ

ON

(1)

ࡿ੸

ծ੸

᡾፷
۰௿

᡾፷
۰௿

設定の切替え(カスタマイズ)をする
と、以下の設定ができます。

ワンタッチ機能の「ON」、「OFF」
→ 3-94ページ(セッティング

モード(Aタイプ))

→ 3-105ページ(セッティング

モード(Bタイプ))

点滅回数の変更(1回∼4回)
・設定の切替えについては、スズキ

販売店またはスズキ代理店にご相
談ください。

非常点滅表示灯スイッチ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-113

3

エンジンスイッチが

 のときに使用

できます。

■ ワイパーが作動中に停止した

ときは

積雪などでワイパーに大きな負荷がかか
る状態が続きワイパーモーターの温度が
上がると、ワイパーモーターを保護する
ためにブレーカーが作動してワイパーが
停止します。次の手順で対処してくださ
い。

安全な場所に停車し、エンジンス
イッチを

  または

(OFF)にします。

ワイパースイッチをOFFにします。


ワイパーの作動をさまたげる積雪な
どの障害物を取り除きます。

モーターの温度が下がると、ブレー
カーが自動復帰してワイパーの使用
が可能となります。

しばらく待ってもワイパーが使用
できない場合は、別の原因が考え
られます。スズキサービス工場で
点検を受けてください。

エンジン停止中に長時間点滅させない
でください。鉛バッテリーあがりの原
因となります。

寒 冷 時 は、ガ ラ ス 面 に 吹 き つ け た
ウォッシャー液が凍結して、視界が悪
くなることがあります。ガラス面をデ
フロスターで暖めてから、ウォッシャー
液を噴射してください。
→ 5-21ページ(デフロスター)

ウインドーが乾いているときは、ウ
インドーをウォッシャー液で濡らし
てからワイパーを動かしてください。
空ぶきするとガラス面やワイパーブ
レード(ゴム部)に傷がつくおそれ
があります。

ワイパーブレードがガラスにはりつ
いているときは、ワイパーを作動さ
せないでください。ブレード部(ゴム
の部分)が傷ついたり、ワイパーが故
障したりするおそれがあります。

ウォッシャー液が十分に出ないとき
は、ウォッシャースイッチを切って
ください。ウォッシャーポンプが故
障する原因となります。

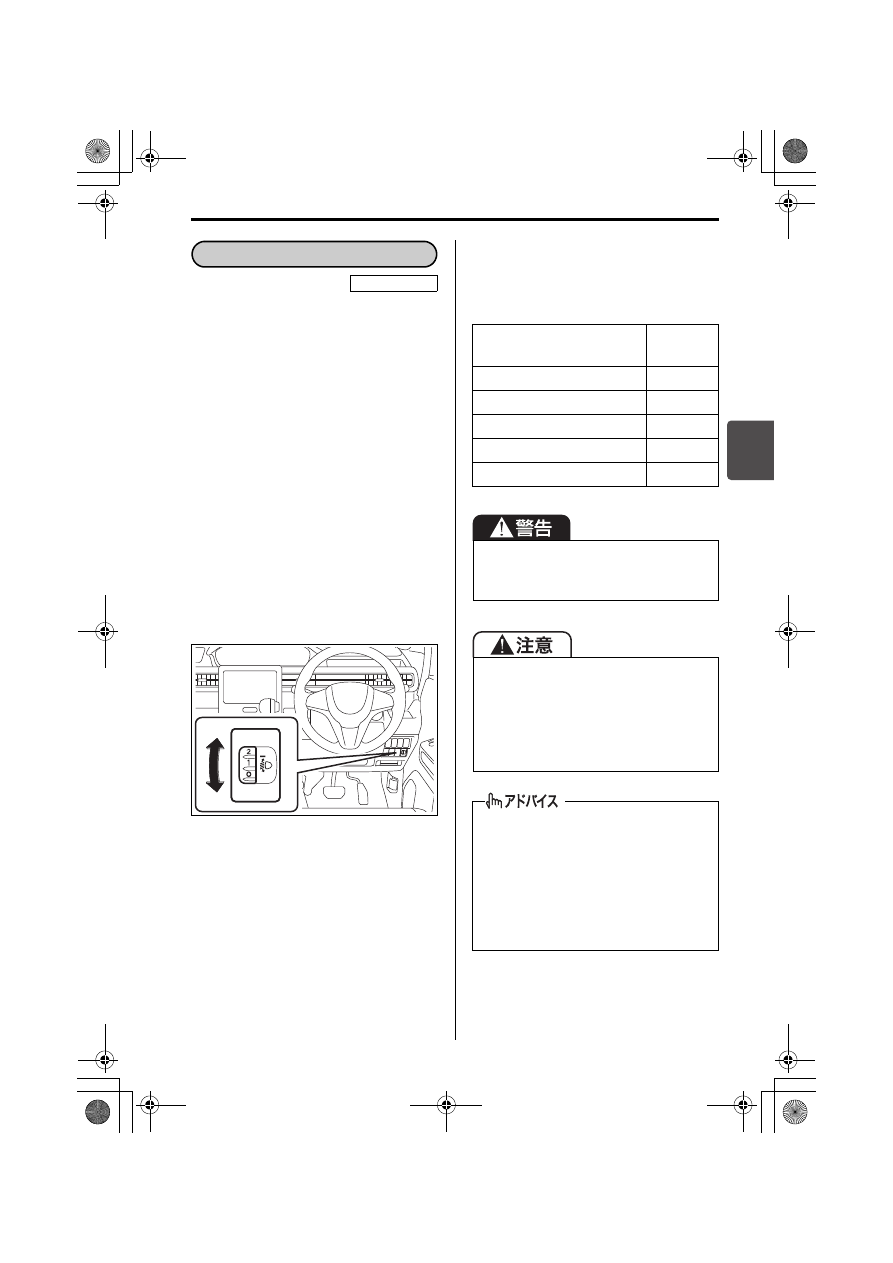

ワイパー/ウォッシャースイッチ

ON

1

ACC

LOCK

2

3

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-114

3

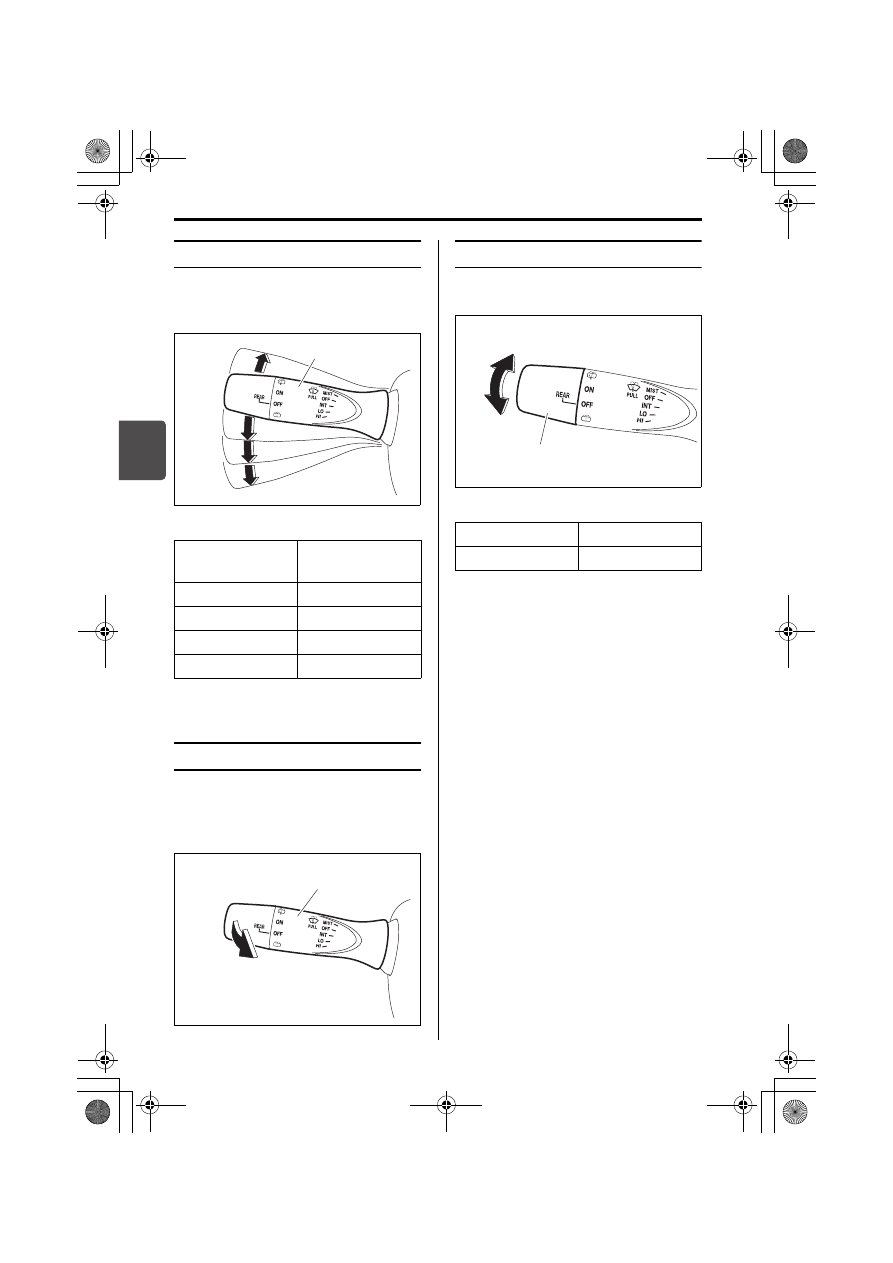

フロントワイパースイッチ

レバー(1)を上下に操作すると、フロン
トワイパーが次表のように作動します。

74P30610

フロントウォッシャースイッチ

レ バ ー(1)を 手 前 に 引 く と、ウ ォ ッ
シャー液が噴射されワイパーが数回動き
ます。

74P30620

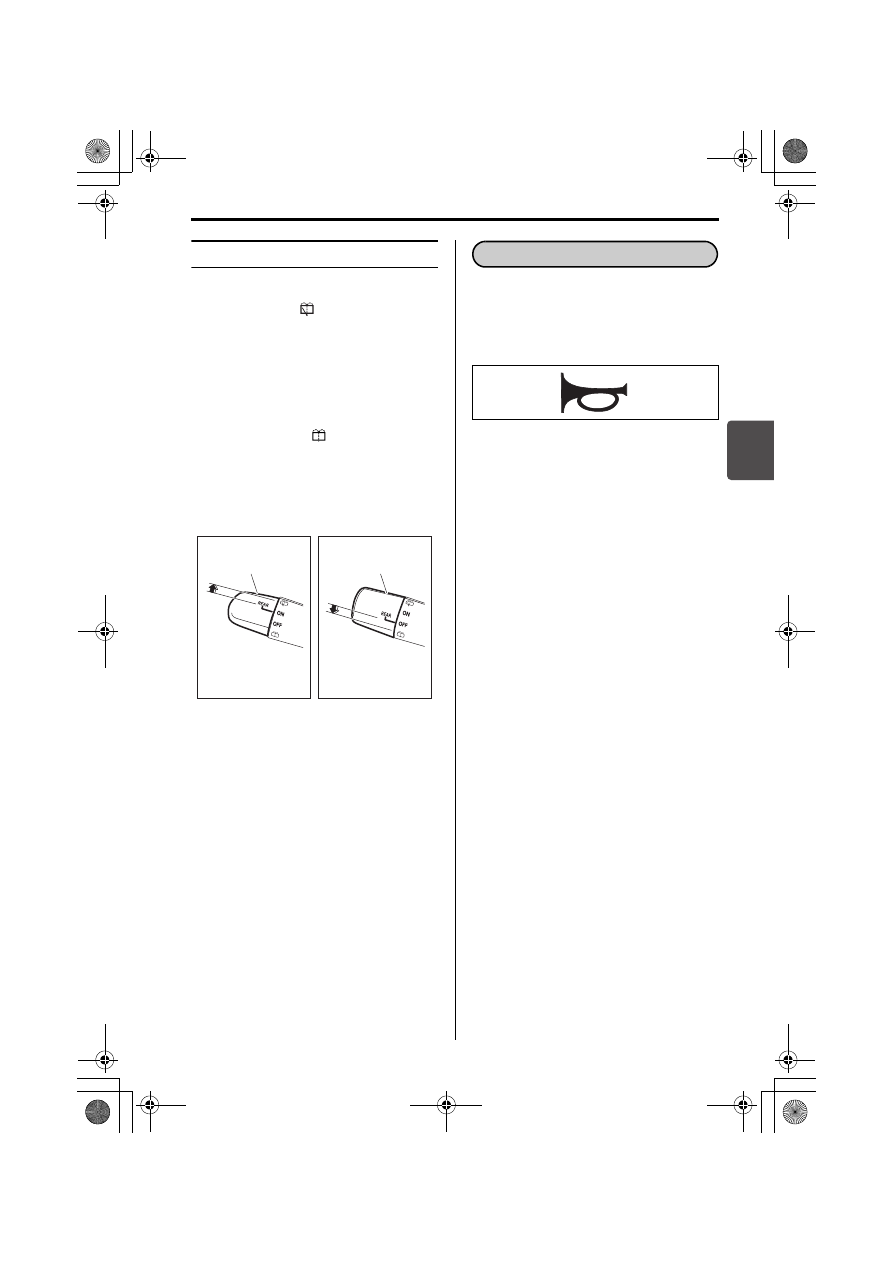

リヤワイパースイッチ

ツマミ(2)をまわします。

74P30630

MIST

レバーを押し上げ
ている間作動

OFF

停止

INT

間欠作動

LO

低速作動

HI

高速作動

ÍÉÓÔ

ÈÉ

ÏÆÆ

ÌÏ

ÉÎÔ

(1)

(1)

ON

作動

OFF

停止

(2)

ÏÆÆ

ÏÎ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-115

3

リヤウォッシャースイッチ

図の  方向にツマミ(2)をまわし、
ONの上にある

(ウォッシャー)に

あわせるとウォッシャー液が噴射し、
同時にリヤワイパーも連動して動きま
す。
ツマミから手を離すと ON にもどりま
す。

図の  方向にツマミ(2)をまわし、
OFF の下にある

(ウォッシャー)

にあわせるとウォッシャー液が噴射し
ます。
ツマミから手を離すとOFFにもどりま
す。

74P30640

エンジンスイッチの位置に関係なく使用
できます。ハンドルのホーンマークがつ
いている部分を押すと、ホーンが鳴りま
す。

70K188

(2)

(2)

ホーンスイッチ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4. 運転するときは

● エンジン始動・停止

エンジンスイッチの各位置のはたらき ・・・・・・・・・

4-2

イモビライザーシステム ・・・・・・・・・・・・・・・・・・・・・

4-4

キーレスプッシュスタートシステム ・・・・・・・・・・・

4-5

エンジンのかけかた ・・・・・・・・・・・・・・・・・・・・・・・・・

4-9

エンジンの止めかた ・・・・・・・・・・・・・・・・・・・・・・・・・ 4-11

● パーキングブレーキ

パーキングブレーキの操作 ・・・・・・・・・・・・・・・・・・・ 4-14

● オートマチック車

セレクトレバーの操作 ・・・・・・・・・・・・・・・・・・・・・・・ 4-16
オートマチック車の特性 ・・・・・・・・・・・・・・・・・・・・・ 4-21
オートマチック車を運転するとき ・・・・・・・・・・・・・ 4-22
オートマチック車の運転のしかた ・・・・・・・・・・・・・ 4-24

● クルーズコントロールシステム

クルーズコントロールシステム ・・・・・・・・・・・・・・・ 4-28

● 車両接近通報装置

車両接近通報装置 ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 4-31

● ESP

®

ESP

®

装備車の取扱い ・・・・・・・・・・・・・・・・・・・・・・・・ 4-32

ABS装備車の取扱い ・・・・・・・・・・・・・・・・・・・・・・・・・ 4-35

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転するときは/エンジン始動・停止

4-2

4

63R40010

63R40020

エンジンを始動する場合は、4-9ページの「エンジンのかけかた」をお読みください。

■ キーレスプッシュスタートシステム非装備車

エンジン始動・停止

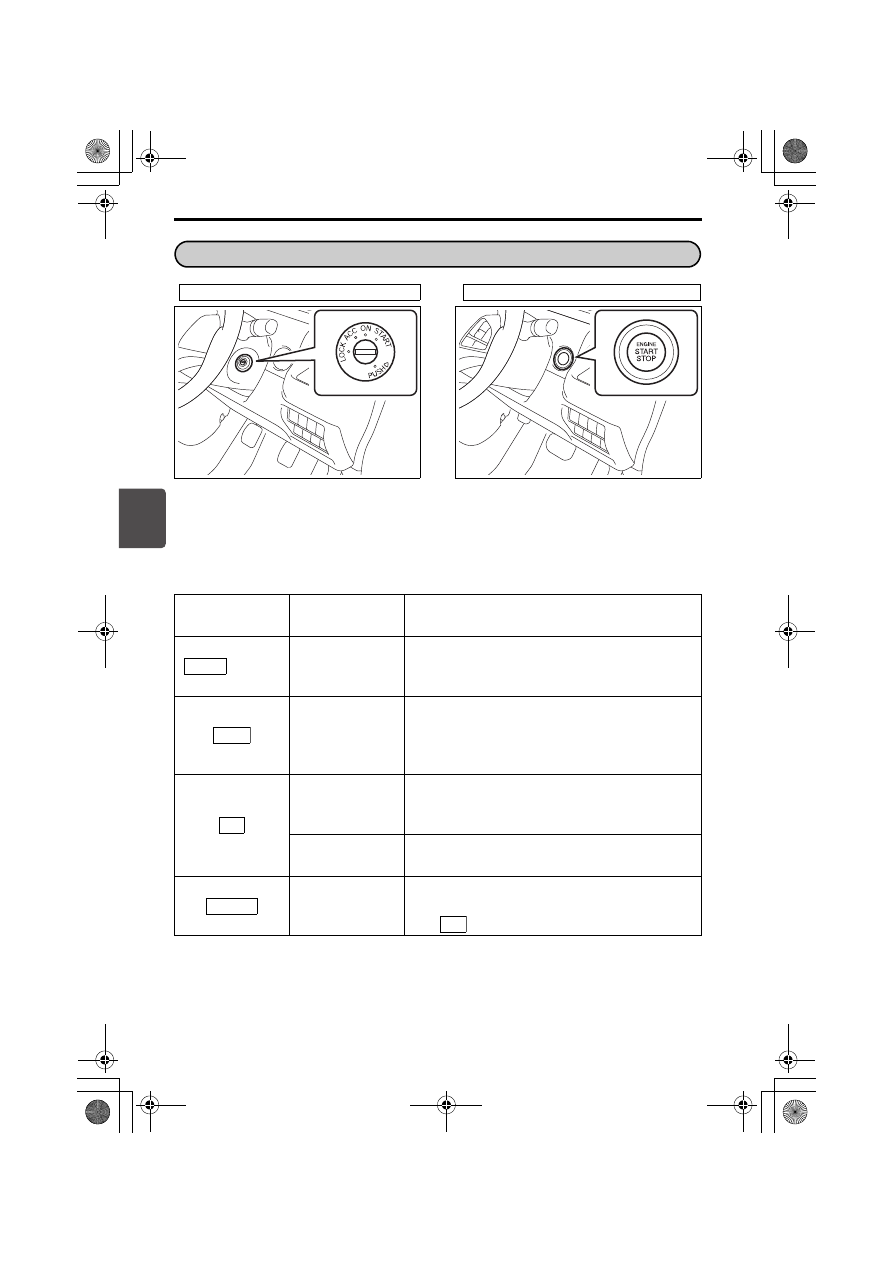

エンジンスイッチの各位置のはたらき

キーレスプッシュスタートシステム非装備車

キーレスプッシュスタートシステム装備車

エンジンスイッチ

の位置

エンジンの状態

はたらき

(OFF)

停止

駐車するとき、キーを抜き差しするときの位置
です。キーを抜くと、ハンドルロックがかかり
ます。

停止

エンジンをかけずにドアミラーやオーディオま
たはナビゲーション、アクセサリーソケットな
どの電装品(タイプ別装備)を使用するときの
位置です。

停止

エンジンをかけずにパワーウインドーやワイ
パーなどの電装品を使用するときの位置です。
メーターが点灯します。

回転中

すべての電装品が使えます。通常運転中の状態
です。

始動

エンジンを始動するときの位置です。始動した
ら、キーから手を離してください。キーは自動
的に

 にもどります。

LOCK

ACC

ON

START

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転するときは/エンジン始動・停止

4-3

4

■ キーレスプッシュスタートシステム装備車

※エンジンスイッチ位置の切替えについては、4-5 ページの「キーレスプッシュスター

トシステム」をお読みください。

エンジンスイッ
チの位置(※)

エンジンの状態

はたらき

 (OFF)

停止

駐 車 す る と き の 位 置 で す。エ ン ジ ン ス イ ッ チ を

(OFF)にもどして、いずれかのドアを開

閉すると、ハンドルロックがかかります。

停止

エンジンをかけずにドアミラーやオーディオまた
はナビゲーション、アクセサリーソケットなどの電
装品(タイプ別装備)を使用するときの位置です。

停止

エンジンをかけずにパワーウインドーやワイパー
な ど の 電 装 品 を 使 用 す る と き の 位 置 で す。メ ー
ターが点灯します。

回転中

すべての電装品が使えます。通常運転中の状態です。

始動

携帯リモコンを所持してセレクトレバーを

 に入

れ、ブ レ ー キ を 踏 ん で エ ン ジ ン ス イ ッ チ を 押 す
と、自動的に始動します。

エンジンを止めているときは、エンジンスイッチを

 または

 にしたまま

にしないでください。また、その状態で長時間ナビゲーション、またはオーディオ
などを使用しないでください。鉛バッテリーあがりの原因となります。

ハンドルロックは通常、エンジンスイッチを

(OFF)から

  または

 にしたときに解除されます。

キーレスプッシュスタートシステム装備車の場合、強い電波やノイズの影響を受け
ると、メーター内のプッシュ表示灯

 が点滅して、電源の切替えやエンジンの始

動ができない場合があります。

LOCK

LOCK

ACC

ON

START

P

ACC

ON

LOCK

ACC

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4

運転するときは/エンジン始動・停止

4-4

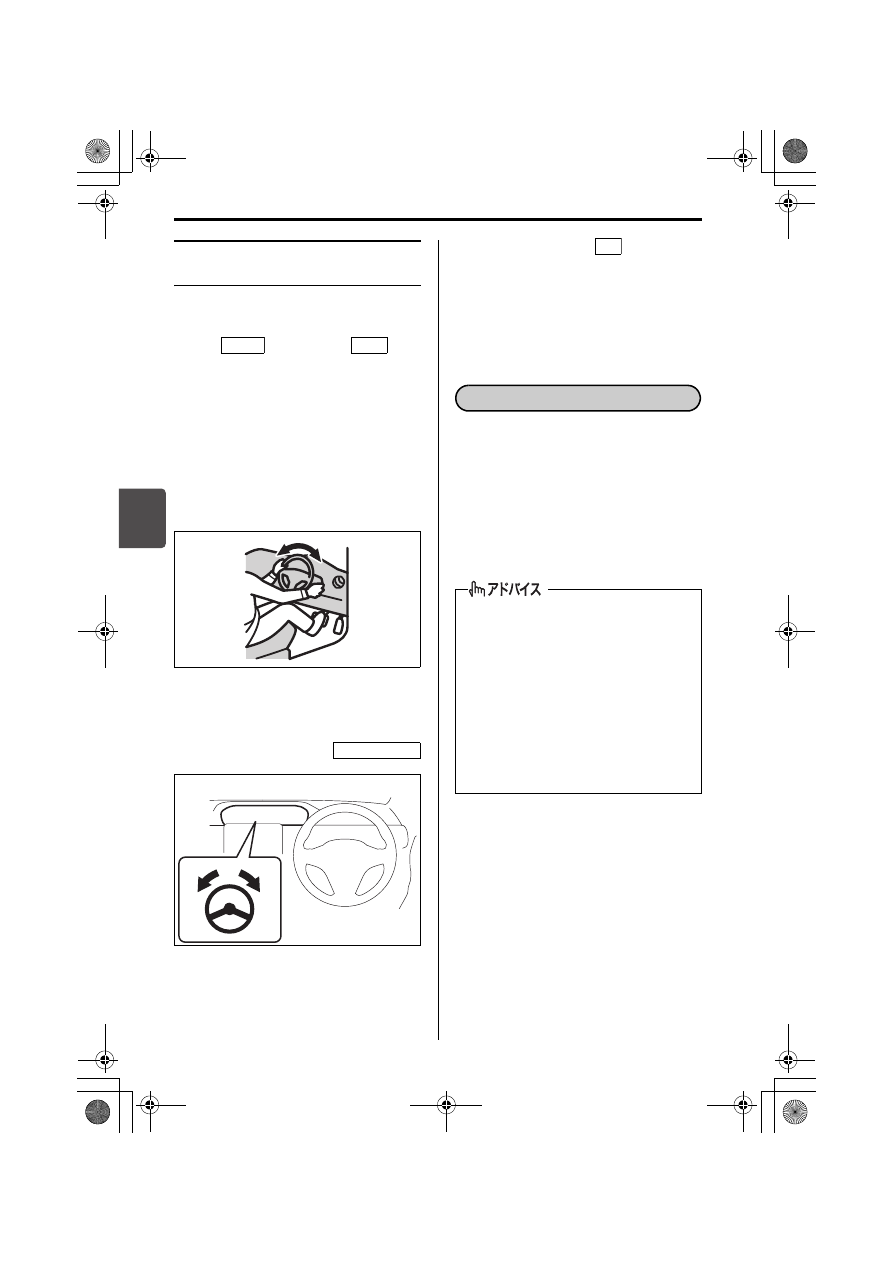

ハンドルロックが解除できな
いときは

■ キーレスプッシュスタート

システム非装備車

キーが

(OFF)から

 にま

わせません。ハンドルを左右に軽く動か
しながら、キーをまわしてください。

■ キーレスプッシュスタート

システム装備車

エンジンの始動ができません。ハンドル
を左右に軽く動かしながら、エンジンス
イッチを押してください。

64L40180

■ ハンドルロック未解除警告灯

63R40030

メーターパネル内にあります。

エンジンスイッチが

 のときに、ハ

ンドルロックが未解除の場合、点灯し
ます。
→ 1-12ページ(警告灯)

イモビライザーシステムは盗難防止のた
め、キー(キーレスプッシュスタートシ
ステム非装備車)または携帯リモコン
(キーレスプッシュスタートシステム装
備車)が電波で車両と通信することに
よって、あらかじめ登録されたキーまた
は携帯リモコン以外ではエンジンを始動
できないようにするシステムです。

LOCK

ACC

タイプ別装備

キーレスプッシュスタートシステム非
装備車は次のような場合は、キーから
の信号を車両が正確に受信できず、エ
ンジンの始動ができないことがありま
す。

キーグリップが金属製のものと接触
しているとき

キ ー が ほ か の キ ー と 近 い と き や 重
なっているとき
→ 3-2ページ(キー)

ON

イモビライザーシステム

-------------------------------------------------------------------------------------------------------------------------------------------------------------
