装備の取扱い/オーディオ

5-52

5

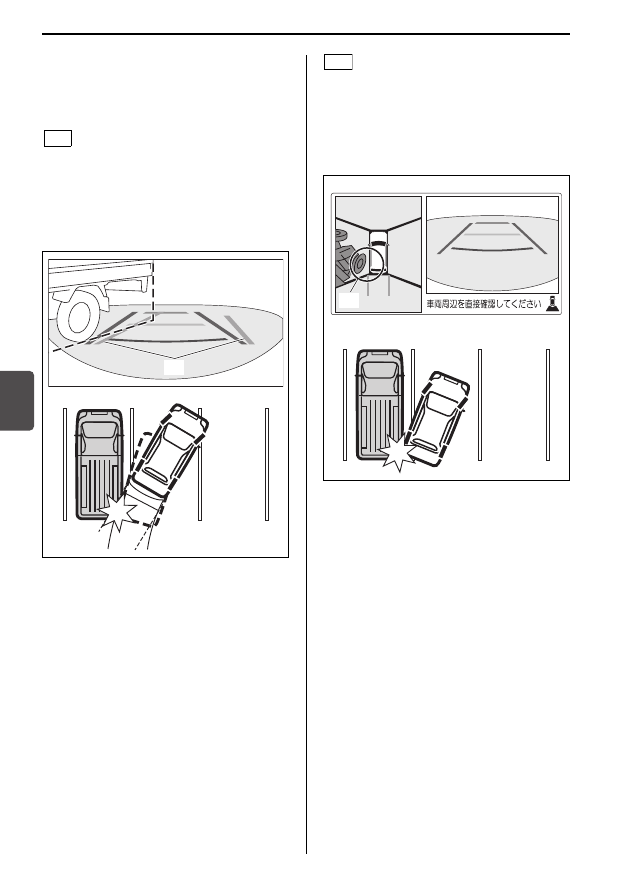

■ 立体物が近くにあるとき

立体物が近くにある場合、実際の距離と
異なって表示されることがあります。

次の図の進路目安線(1)は、表示され
ているトラックの車体に触れていません
が、トラックの車体が実際の進路上に張
り出している場合、ぶつかることがあり
ます。

81M50590

次の図のトップ映像(2)では、自車と
トラックの車体間に、わずかな距離があ
るように見えますが、実際の距離は表示
されているよりも短く、トラックの車体
にぶつかることがあります。

81M50600

例1

(1)

例2

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-53

5

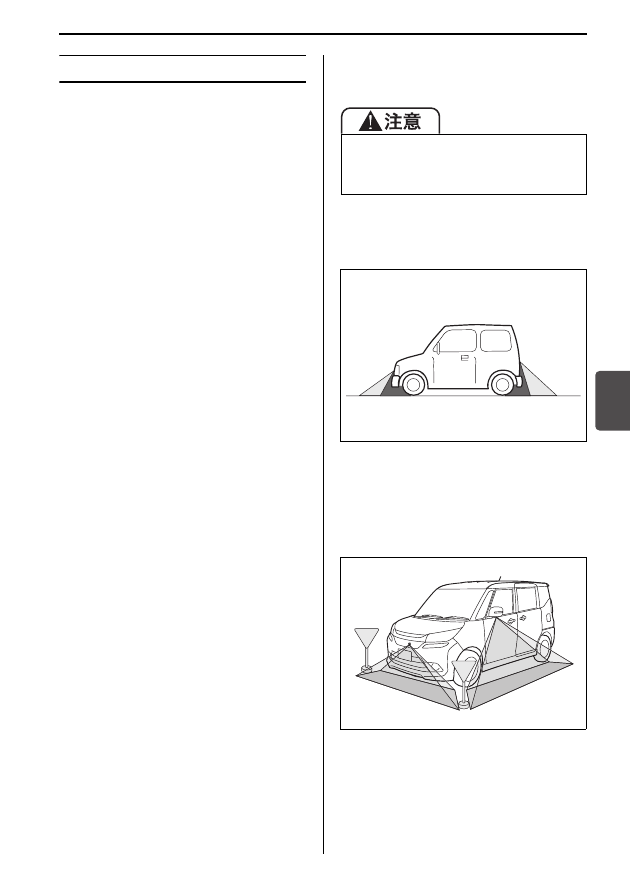

画面に映る範囲

次の図の範囲がナビ画面に映し出され
ます。ただし、前後バンパー付近やバ
ンパー下にあるものは映りません。

カメラより上の部分は映し出されませ
ん。標識などの背が高く上部が張り出
している障害物は、画面上では上部ま
で確認できません。

全方位モニターの映像の距離感覚は、
実際の距離とは異なります。

画面に映し出される範囲に駐車車両な
どの障害物があると、実際の距離と異
なって画面に表示されることがありま
す。

後方の映像は、ルームミラーやドアミ
ラーで見る場合と同じように、左右が
反転して映し出されます。

バックカメラ(※)は車両中心よりず
れた位置に取り付けられているため、
後方映像は中心より多少ずれて映し出
されます。


※ お車のタイプにより、フロントカメラ

も車両中心よりずれた位置に取り付け
られています。

■ 全方位モニターの視野範囲イ

メージ

バンパー下側または地上面の部分は表
示されないことがあります。

81M50610

トップ映像ではカメラの映し出す範囲
の境目付近にあるもの、路面より高さ
のあるものは表示されないことがあり
ます。

81P50610

車両付近には死角があり、カメラに映
し出されない領域があります。
必ず目視で安全を確認してください。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-54

5

カメラの取扱い

ワックスをかけるときは、カメラのレン
ズに付着しないよう気をつけてくださ
い。
→ 5-55ページ(全方位モニターの映像

の映りが悪い)

全方位モニターの映像は、実際の色
味とは多少異なることがあります。

移動物が映像に映っているときは、移
動物の残像がでることがあります。

次のような場合は、全方位モニター
の映像が見づらくなることがありま
すが、故障ではありません。
・夜間や雨の日、および暗い場所
・炎天下や寒冷時にカメラ付近が熱

いときや冷たいとき、または雨天
などで湿度が高いとき(カメラレ
ンズがくもる場合があります)

・直 接 カ メ ラ に 強 い 光 が 入 る と き

(映像に白い縦線などが入る場合
があります)

・蛍光灯などの照明の下(映像にち

らつきが出る場合があります)

・外気温が低いとき(画面が暗くな

る場合があります)

・カ メ ラ の レ ン ズ が 汚 れ て い る と

き、または雪、水滴がついている
とき
→ 5-55 ページ(全方位モニター

の映像の映りが悪い)

高圧洗浄機を使うときは、カメラ周
辺部にノズルを向けないでください。
カメラに水が入るなどして、火災や
故障、結露などの原因となります。

カメラは精密機械ですので、強い衝
撃をあたえないでください。また、カ
メラに付着して固まった泥や凍り付
いた雪などは、棒などで突くなどし
て落とさないでください。破損して
火災や故障の原因となります。

カ メ ラ や そ の 周 辺 を ぶ つ け た と き
は、画面の映像が正しく表示されな
いことがあります。スズキサービス
工場で点検を受けてください。

カメラを交換したときは調整が必要
です。スズキ販売店またはスズキ代
理店にご相談ください。

カメラの作動をさまたげるものを、
カメラ部分およびカメラ周辺に取り
付 け な い で く だ さ い。字 光 式 ナ ン
バープレートは取り付けることがで
きません。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-55

5

故障かなと思ったら

■ 全方位モニターの映像の映り

が悪い

カメラのレンズが汚れていると、映像
が見づらくなる場合があります。レン
ズに水滴、雪、泥などの汚れが付着し
ているときは水洗いし、やわらかい布
でふき取ってください。汚れがひどい
ときや、レンズにワックスなどが付着
したときは、中性洗剤を使ってくださ
い。

太陽の強い反射光や他車のヘッドライ
トの強い光が直接カメラに当たると、
映像に白い縦線などが入り映像が見づ
らくなる場合がありますが、異常では
ありません。

■ 画像やガイド線がずれている

次のような場合には、画像やガイド線が
ずれることがありますが、異常ではあり
ません。

乗車人数や荷物などの影響で車両が傾
いている

タイヤチェーンの装着やタイヤ空気圧
の変化などにより、車高が変化してい

路面が傾斜しているところで使用して
いる

前席ドア、バックドアが開いている

上記以外の場合は、カメラの位置がずれ
ている可能性があります。スズキサービ
ス工場で点検を受けてください。

■ ハンドルが直線状態だが進路

目安線が曲がっている

カメラシステムの異常が考えられます。
スズキサービス工場で点検を受けてくだ
さい。

カメラのレンズは傷がつきにくいよう
ハードコート仕様になっていますが、
アルコール、ベンジン、シンナーなど
を使用してふいたり、洗車ブラシなど
を使用したりしないでください。レン
ズが損傷し、全方位モニターの映像が
見づらくなる場合があります。
→ 6-2ページ(外装のお手入れ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5-56

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-2

塗装面を美しく保つために

お車をいつまでも美しく保つためには、
日頃のお手入れが大切です。

駐車、車の保管は風通しの良い車庫や
屋根のある場所をおすすめします。

次のようなときはサビや塗装の変色な
どの原因となります。すみやかに洗車
をしてください。
・海岸地帯や凍結防止剤を散布した道

を走行したとき。とくに車体の下ま
わり、足まわりを洗車してください。

・鳥 の ふ ん、虫 の 死 が い、樹 液、鉄

粉、ばい煙、コールタールなどが付
着したり、酸性雨に濡れたりしたと
き。

・ほこりや泥でひどく汚れたとき。

ワックスがけは月に 1 回程度、または
水のはじきが悪くなったら行なってく
ださい。ワックスがけのしかたは、ワッ
クス(別売り)の容器に書かれている
取扱説明にしたがってください。

80J302

飛び石の傷や、ひっかき傷などはサビ
の原因となります。見つけたら早めに
補修してください。

洗車のときのご注意

お手入れ

外装のお手入れ

塗装面の傷を補修するときは、スズキ
販売店またはスズキ代理店にご相談く
ださい。不適切な塗料を使用すると、
塗装がはがれる原因となります。

洗車をするときは、安全のためパワー
スライドドアメインスイッチを手動
開閉位置にしてください。
→ 3-19ページ(パワースライドド

アメインスイッチ)

車体の下まわりや足まわりを洗うと
きは、けがをしないように気をつけ
てください。

洗車したあとはブレーキの効きが悪
くなることがあります。
→ 2-16ページ

(水たまりを走行したあとや洗車

後はブレーキの効きを確認)

エンジンルームに水などをかけないで
ください。エンジンの始動不良や電気
部品が故障する原因となります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-3

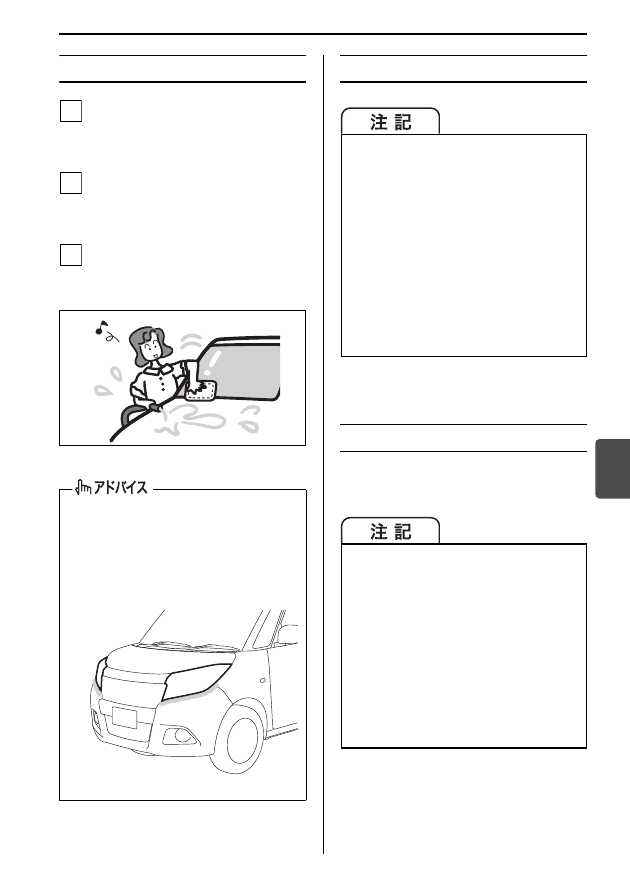

手洗い洗車をするときは

十分に水をかけながら、スポンジや
セーム皮のようなやわらかいものを
使って汚れを洗い落とします。

汚れがひどいところは中性洗剤を
使って洗い、さらに真水で洗って洗
剤を落とします。

やわらかい布で水をよくふき取り、
水滴のあとが残らないようにしま
す。

80J303

自動洗車機を使うときは

高圧洗浄機を使うときは

洗車ノズルを車体から十分に離してくだ
さい。

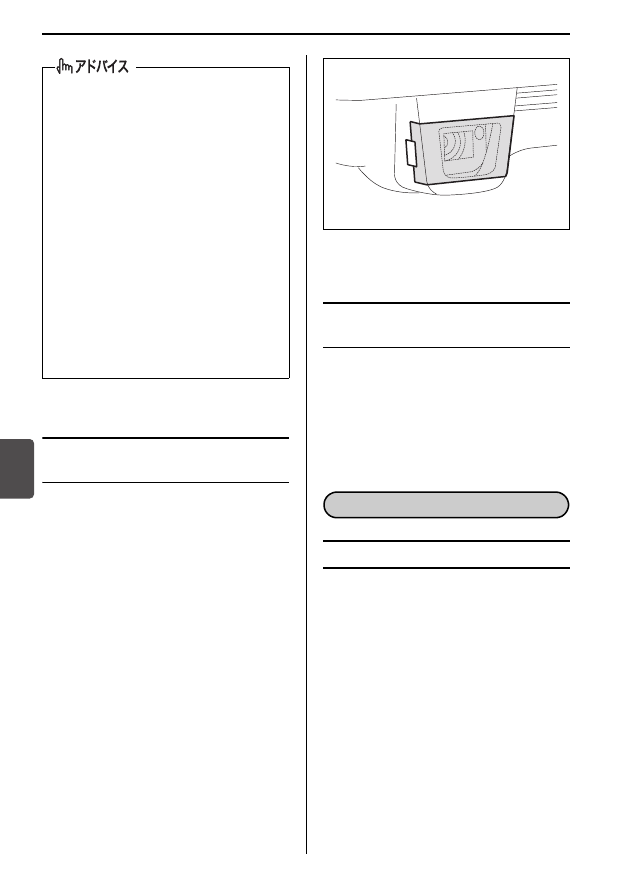

バンディット以外のヘッドライトの下
面の汚れは、フロントバンパーを軽く
手で押してすきまを広げ、やわらかい
布をかぶせた薄い棒状のものでふくこ
とができます。

81P60090

1

2

3

ドアミラーを格納し、アンテナを取
り外してください。洗車機にひっか
かり、ドアミラーやアンテナを損傷
するおそれがあります。

ルーフエンドスポイラー装備車は、自
動洗車機での洗車を避けてください。
洗車機にひっかかり、スポイラーを
損傷するおそれがあります。

自動洗車機によっては、ブラシで傷
がついて塗装面の光沢が失われたり、
塗装の劣化が早まったりすることが
あります。

全方位モニター装備車は、カメラ周
辺部にノズルを向けないでください。
カメラに水が入るなどして、火災や
故障、結露などの原因となります。

洗 車 ノ ズ ル を 車 体 に 近 づ け す ぎ た
り、バンパーなどの開口部に向けた
りすると、車体や部品の変形や損傷
の原因となります。

洗車ノズルをドアガラスやドアまわ
りなどの開閉部分に向けると、車内
に水が入るおそれがあります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-4

フロントガラスの手入れ

油膜などが付着してワイパーのふき残し
が出たときは、ガラスクリーナー(別売
り)で汚れを取ってください。

アルミホイール(タイプ別装
備)の手入れ

6-3ページの「手洗い洗車をするときは」
をお読みください。

車外カメラ(タイプ別装備)の
手入れ

レンズ部分は水洗いし、やわらかい布で
ふき取ってください。汚れがひどいとき
は中性洗剤をご使用ください。

砂、ほこりなどは掃除機などで吸い取
るか、水またはぬるま湯を固くしぼっ
たやわらかい布でふき取ってくださ
い。そのまま放置すると、傷つきの原
因となります。

液体芳香剤やジュースなど液体類が付
着したときは、すみやかにティッシュ
ペーパーややわらかい布でふき取って
ください。こぼしたままにしておくと、
しみ、変色、ひび割れの原因となりま
す。

酸性、アルカリ性の洗剤、石油系溶
剤を含むクリーナーを使用しないで
ください。塗装のしみ、変色、ひび
割れ、およびセンターキャップの損
傷の原因となります。

硬いブラシや砂入り石けんを使用し
ないでください。傷つきの原因とな
ります。

カメラをふくときは、アルコール、
ベンジン、シンナーなどを使用しな
いでください。変色などの原因とな
ります。

カメラのレンズは傷がつきにくいよ
うハードコート仕様になっています
が、傷つきには十分気をつけてくだ
さい。洗車ブラシなどは使用しない
ください。全方位モニターの映像が
見づらくなる場合があります。

車内に水などをかけないでください。
ナビゲーション、またはオーディオ
やスイッチ類、フロア下の配線や電
気部品などにかかると、火災や故障
につながったり、SRS エアバッグシ
ステムが正常に作動しなくなったり
するおそれがあります。

マ イ ル ド ハ イ ブ リ ッ ド 装 備 車 の 助
手席下(シートアンダーボックス下)
には、リチウムイオンバッテリーが
あります。バッテリーを水などで濡
らさないでください。火災や感電な
どを起こしたり、故障の原因となっ
たりするおそれがあります。

内装のお手入れ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-5

布地、ビニールレザー、樹脂
部品などの手入れ

中性洗剤の水溶液をやわらかい布に
軽く含ませ、汚れをふき取ります。

真水を含ませたやわらかい布で、
残った洗剤分をふき取ります。

残った水分をふき取り、風通しの良
い日陰で乾燥させます。

本革の手入れ

ウール用中性洗剤を次の比率でうす
めたものをやわらかい布に軽く含ま
せ、汚れをふき取ります。
ウール用中性洗剤:水=1:20

真水を含ませたやわらかい布を固く
しぼり、残った洗剤分をふき取りま
す。

乾いたやわらかい布で乾ぶきし、風
通しの良い日陰で乾燥させます。

81P60010

次のような成分が含まれているケミ
カル用品は使用しないでください。
しみ、変色、変形、強度低下などの
原因となります。
・ベンジン、ガソリン、シンナー、

ステッカーはがし剤などの溶剤

・酸性、アルカリ性の洗剤
・漂白剤や染料

エアコン、オーディオまたはナビゲー
ションなどの電装品や各種スイッチ
およびこれら周辺の清掃にはシリコ
ンを含むケミカル用品を使用しない
でください。シリコンが付着した場
合、故障の原因となるおそれがあり
ます。

色物の革製品・毛皮・ビニールなどを
長時間、放置しないでください。内装
の変色や変質の原因となります。

液体芳香剤はこぼさないように容器を
固定するか、固形タイプのもののご使
用をおすすめします。

1

2

3

洗剤のふき残しがあると、本革部分を
傷めるおそれがあります。

(1)本革部分

化粧液やハンドクリームなどに含まれ
るオレイン酸は変色、しみの原因とな
ります。万一、ハンドクリームなどが
ハンドルの本革部分に付着した際は、
すみやかにティッシュペーパーや、や
わらかい布でふき取り、前記手順でお
手入れをしてください。

1

2

3

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-6

フロントガラスの室内側の
手入れ

ステレオカメラ装備車の場合、フロント
ガラスの内側を清掃するときは、ステレ
オカメラのレンズ部にほこりやガラスク
リーナーなどが付着しないように保護し
てください。
レンズ部の保護のため、紙などをテープ
で固定して覆う場合、ほこりの出にくい
材質を選び、テープの接着面がレンズ部
に付かないようにしてください。
また、清掃後は紙などを忘れずに取り外
してください。

81M40450

バックウインドーガラスの室
内側の手入れ

熱線や端子を傷つけないように、水を含
ませたやわらかい布で熱線に沿ってふい
てください。

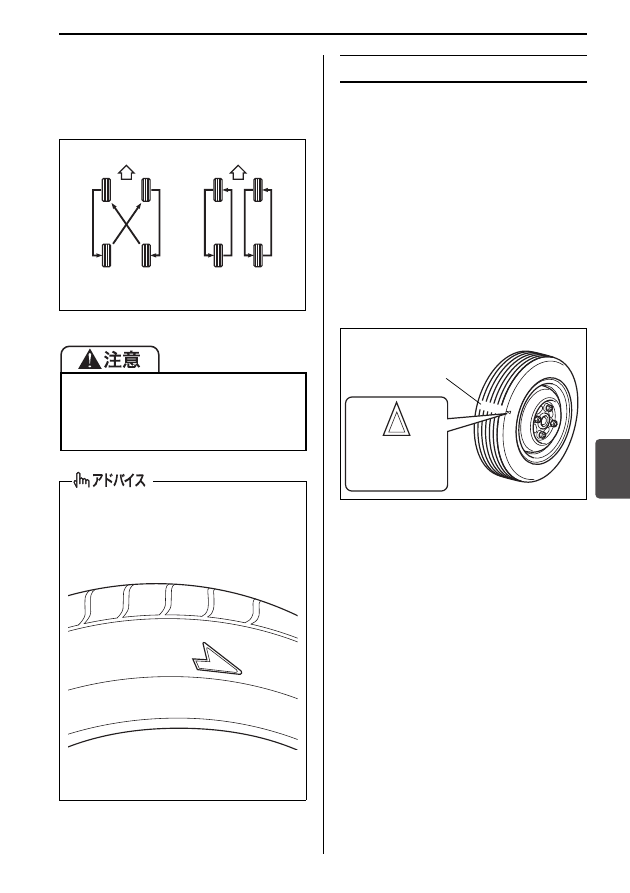

タイヤのローテーション

タイヤのかたよった摩耗を防止して寿命
をのばすために、約5,000 km走行ごと
に行なってください。(次の図参照)

車載ジャッキでタイヤのローテーショ
ンを行なうときは、スペアタイヤ(市
販品)などを使用して 1 輪ずつ交換し
ます。
→ 7-10ページ(ジャッキアップ)

外観品質を長く保つため、年に2回程
度は定期的にお手入れをしてくださ
い。

水 が 付 着 し た と き は、す み や か に
ティッシュペーパーややわらかい布
でふき取ってください。ぬれたままに
しておくと、硬くなって縮むことがあ
ります。

炎天下に駐車するときは、日よけなど
を使用してください。直射日光に長時
間さらすと、色あせや縮みの原因とな
ります。

天然素材のため、シボ(皮革表面肌の
凹凸)の不均一や、皮革本来の傷など
があっても、皮革としての物性に影響
はありません。

タイヤの交換

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-7

タイヤパンク応急修理セット装備車に
は、応急用スペアタイヤが装備されて
いないため、スズキ販売店またはスズ
キ代理店にご相談ください。

80J305

タイヤ交換するときは

指定タイヤのサイズと空気圧は、お車
のタイプにより異なります。運転席ド
アの開口部に貼付してある「空気圧ラ
ベル」で確認してください。

走行中にハンドルや車体に振動が出る
場合は、タイヤのバランスを点検して
ください。

取り付ける前にタイヤの摩耗状態を点
検してください。ウェアインジケー
ター(溝の深さが 1.6 mm 浅い部分)
が現れて溝の一部が消えていたら、ほ
かのタイヤと交換してください。

82K135

回転方向指定のあるタイヤをローテー
ションするときは、回転方向を逆にし
ないでください。走行に悪影響をおよ
ぼすおそれがあります。

回転方向指定のあるタイヤは、側面に
図のような ROTATION の文字と、
回転方向を示す矢印が刻印されていま
す。

72M00185

上図のタイヤは代表例です。

Ұ

Ұ

وᢆ஁տ઩ްɁ

Ƚȗʉɮʮ

وᢆ஁տ઩ްɁ

ȕɞʉɮʮ

ROTATION

ɰɱɬɮʽʂɻ˂ʉ˂

ᴥ଍ᐗ᪅࣊᚜ᇉᴦ

ɰɱɬɮʽʂ
ɻ˂ʉ˂ͱᏚ
ɥᇉȬʨ˂ɹ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-8

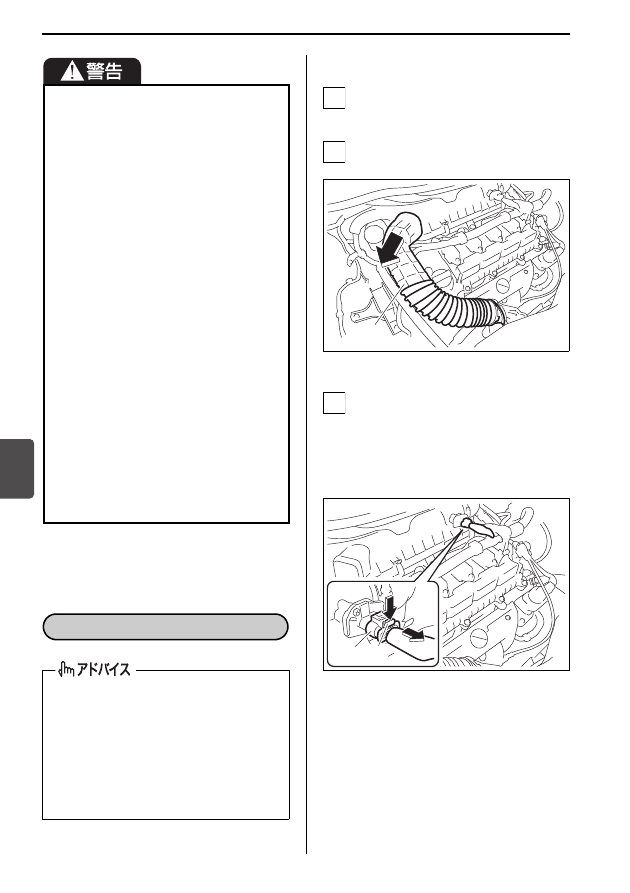

■ 外しかた

ボンネットを開けます。
→ 5-4ページ(ボンネット)

ダクト(1)を引き抜きます。

81P60030

カプラー(2)を外します。

ロック部分(3)を手前に引いて
ロックを解除し、押し下げながら
カプラー本体をしっかり持って
まっすぐ引き抜きます。

81P60040

指定のサイズで、4 輪ともサイズ、銘
柄、トレッドパターン(溝模様)が同
一のタイヤを装着してください。また、
摩耗状態が著しく異なるタイヤを使用
しないでください。燃費や走行安定性
が悪化するだけでなく、思わぬ事故に
つながるおそれがあります。また、故
障の原因となります。

(冬用タイヤも同

様です)

タイヤ回転速度に悪影響をあたえ
て、次の機能が正常に作動しない場
合があります。
・ABS
・ESP

®

・誤発進抑制機能(タイプ別装備)
・デュアルカメラブレーキサポート

(DCBS)(タイプ別装備)

・エマージェンシーストップシグナ

ル(ESS)(タイプ別装備)

4WD車では、その性能が十分に発揮
できないばかりでなく、駆動系部品
に悪影響をあたえるおそれがありま
す。

エアクリーナーフィルター交換の際、
フィルターや車両の部品を損傷する
おそれがありますので、スズキ販売店
またはスズキ代理店での交換(有料)
をおすすめします。

交換フィルターはスズキ純正フィル
ターのご使用をおすすめします。

エアクリーナーフィルターの交換

1

2

(1)

3

(2) (3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-9

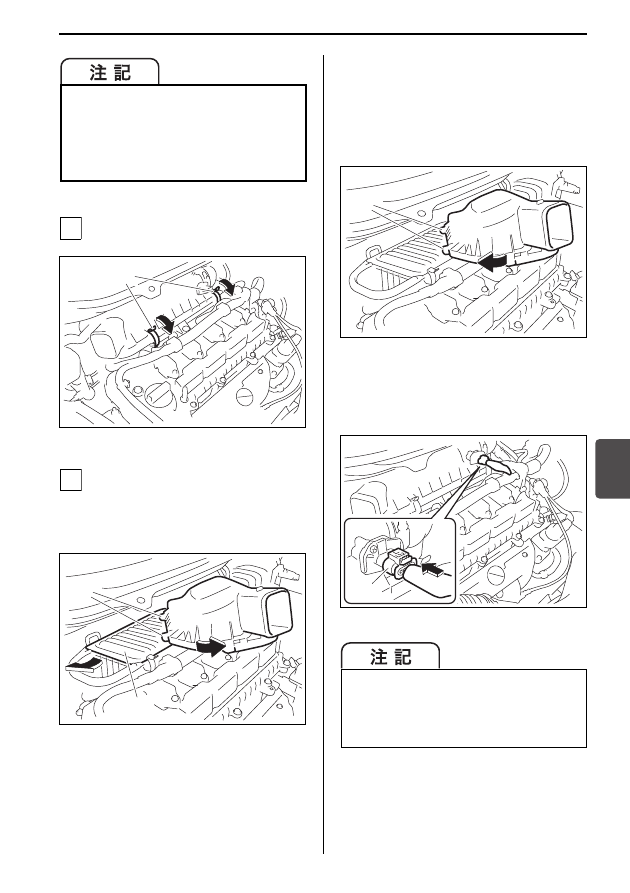

フック(4)を2か所外します。

81P60050

奥のつめ(5)2 か所を外してふた
を手前に引き、すきまからエアク
リーナーフィルター(6)を引き抜
いて取り外します。

81P60060

■ 取り付けかた

外しかた」と逆の手順で行ないます。

ふたを取り付けるときは、奥にあるつ
め(5)2か所をエアクリーナー本体の
穴に確実に挿入してください。

81P60070

カプラー(2)はソケットにまっすぐ
差し込み、ロック部分を奥に押して
ロックしてください。

81P60080

ケーブル部分を持って引っ張ったり、
カプラー部分に無理な力を加えたりし
ないでください。部品が破損したり、
ケーブルが断線したりするおそれがあ
ります。

4

(4)

5

(5)

(6)

カプラーは根元までしっかりと差し込
んでロックをかけてください。確実に
差し込まれていないと、接触不良を起
こすおそれがあります。

(5)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-10

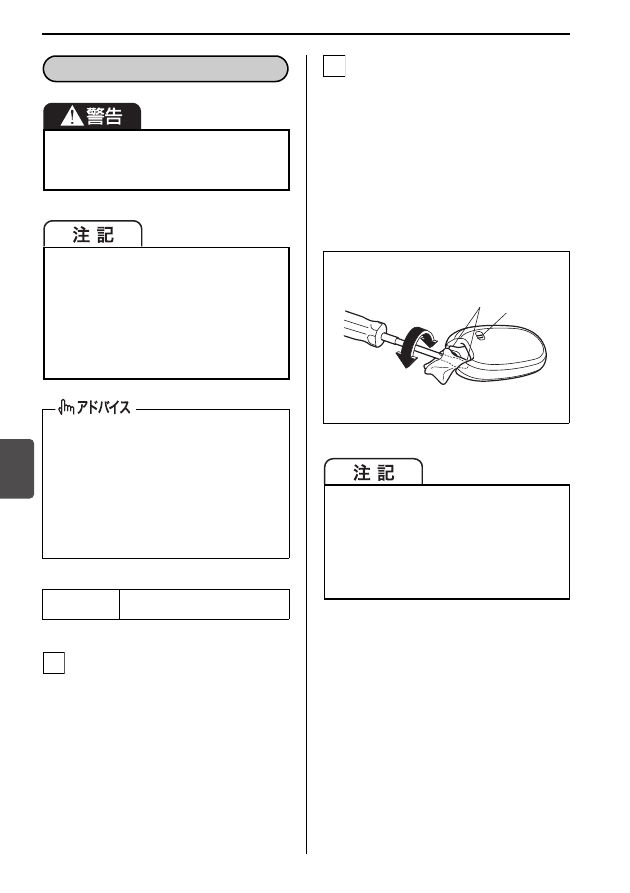

携帯リモコンからキーを取り出しま
す。
→ 3-2ページ(キー)

携帯リモコンのケースを分割しま
す。

ケースは、ロック解除レバー(1)
側を上にします。(内部ユニット
の落下防止のため)

傷つき防止のため、マイナスドラ
イバー(市販品)に布などをかぶ
せます。キー格納穴の両側にある
溝(2)へ差し込み、ケースを分
割します。

70K60020

電池および取り外した部品は、お子さ
まが誤って飲み込まないよう注意して
ください。

故障を防ぐため、次のことをお守りく
ださい。

濡れた手で電池交換しない

電池以外の端子や電子部品に触れな

端子を曲げない

油や異物を付着させない

電池交換の際、携帯リモコンを破損す
るおそれがありますので、スズキ販売
店またはスズキ代理店での交換(有
料)をおすすめします。

電池は、スズキ販売店や家電量販店・
ホームセンターなどでご購入くださ
い。

使用電池

リチウム電池CR2032

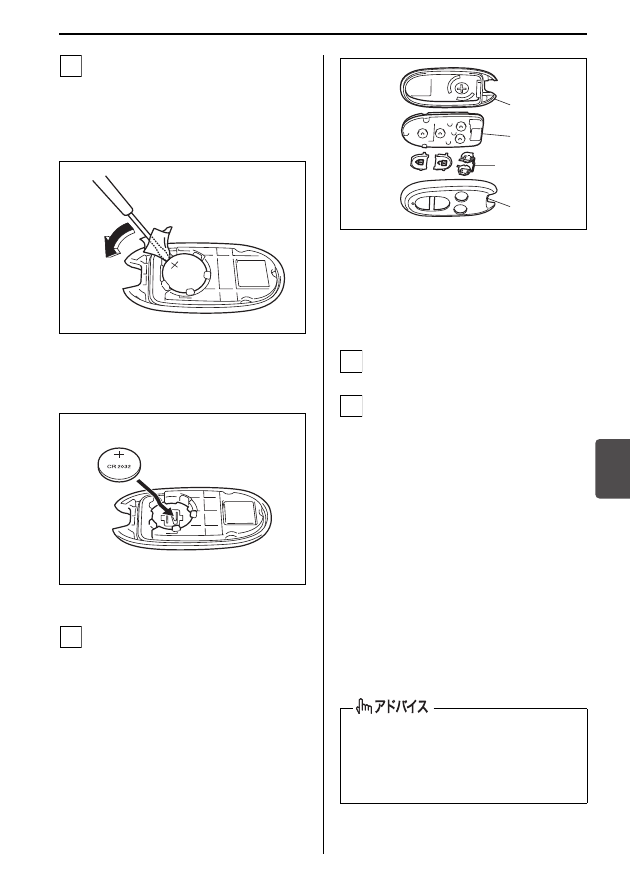

携帯リモコンの電池交換

1

ケースを分割するときは、ロック解
除レバー(1)側を下にしないでく
ださい。内部ユニットが落下して破
損するおそれがあります。

ドライバーで、内部ユニットを破損
しないよう注意してください。

2

(2)

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

6

お車との上手なつきあいかた/お手入れ

6-11

電池を交換します。

古い電池を取り出します。傷つき
防止のため、布などをかぶせたマ
イナスドライバー(市販品)を使
用します。

82K383

電池は、+極を上にして取り付け
ます。

64L60070

ケースを組み付けます。

ケースのあわせ部分のすきまが均
等になるように確実にはめ込みま
す。

万一部品がばらけてしまった場合
は、次の図を参考に組み付けてく
ださい。

54M3126

上図の携帯リモコンは代表例です。お
車のタイプにより異なります。

キーを格納します。

携帯リモコンが正常に作動するか確
認します。

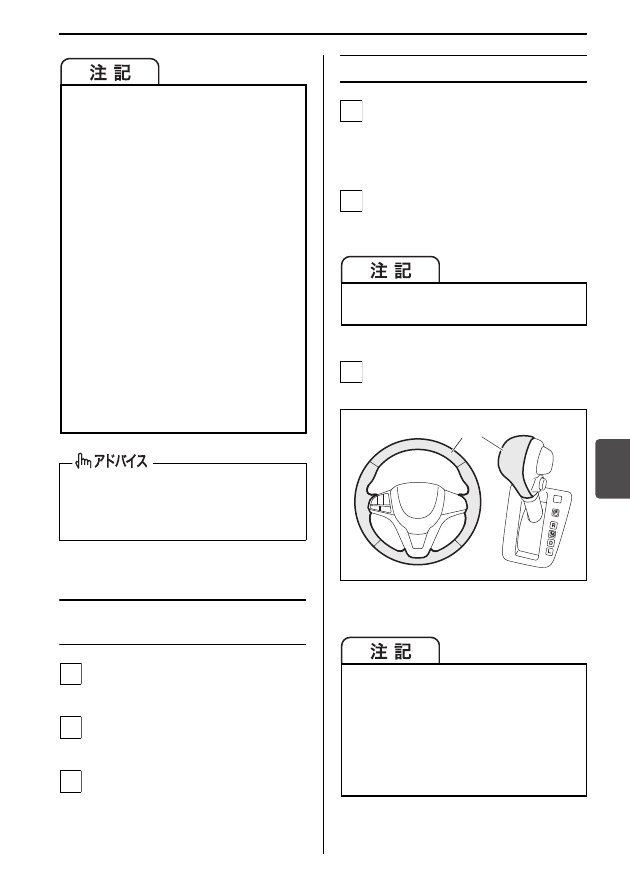

■ 携帯リモコン電池消耗警告灯

のリセットのしかた

電池交換前に携帯リモコン電池消耗警告
灯が点灯していた場合は、電池交換後に
次の操作を行なって警告灯をリセットし
てください。

キーレスエントリーによるドアの施
錠・解錠を2回以上繰り返す
→ 3-9ページ

(キーレスエントリー)

→ 3-13ページ

(携帯リモコン電池消耗警告表示)

3

4

(3)ロアケース

(4)内部ユニット

(5)スイッチ

(6)アッパーケース

所有している予備の携帯リモコンの電
池が正常な場合、予備の携帯リモコン
で上記の操作を行なっても警告灯をリ
セットできます。

(6)

(3)

(5)

(4)

5

6

-------------------------------------------------------------------------------------------------------------------------------------------------------------
