装備の取扱い/エアコン、ヒーター

5-36

5

(4) 温度調節スイッチ

温度調節スイッチを操作すると、LO、
18 ℃∼ 32 ℃、HI の間で設定温度を変更
できます。設定温度はディスプレイに表
示されます。

温度を高くするときは▲、低くすると
きは▼を押します。

連続調節するときは、長押しします。

18 ℃のときにスイッチの▼を押すと、
ディスプレイに LO が表示され、最大
冷房になります。また、32℃のときに
スイッチの▲を押すと、ディスプレイ
に HI が表示され、最大暖房になりま
す。

(5) ファン(風量)調節スイッチ

ファン(風量)調節スイッチを押すと、
風量が調節できます。風量はディスプレ
イに表示されます。

風量を大きくするときは▲、風量を小
さくするときは▼を押します。

連続調節するときは、長押しします。

ファンを停止するときは、OFF スイッ
チ(9)を押します。

(6) エアコンスイッチ

ファン作動中に使用できます。

エアコンスイッチを押すごとに、エア
コン(冷房・除湿機能)の作動と停止
が交互に切り替わり、ディスプレイの
表示も切り替わります。

暖房しているときにエアコンスイッチを
入れると、除湿された温風が吹き出し
て、ここち良い暖房になります。

LO または HI が表示されているとき
は、急に風量が最大となったり、急に
吹出し温度が変化したりする場合があ
りますが、異常ではありません。

装置保護のため、エアコンの冷却器
を通る空気の温度が0℃近くまで下が
ると、エアコンが切れます。このた
め、外気温度が0℃近くまで下がって
いるとき外気導入にすると、エアコ
ンが作動しません。

エアコンスイッチを入れると、しばら
くの間白い霧が吹き出すことがあり
ます。これはしめった空気が急に冷や
されて発生するもので、異常ではあり
ません。

除湿暖房

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/エアコン、ヒーター

5-37

5

(7) 外気温表示スイッチ

外気温表示スイッチを押すと、ディスプ
レイに約 5 秒間、外気温度が表示されま
す。
表示中にもう一度押すと、表示が消えま
す。

外気温が氷点下近くになると、フリー
ズマーク(雪の結晶マーク)が点灯し
ます。路面が凍結しているおそれがあ
りますので、とくに慎重に運転してく
ださい。
→ 6-15ページ

(雪道を走行するとき)

64P0296

(8) デフロスタースイッチ

デフロスタースイッチを押すと、自動的
にエアコンが作動し、吹出し口が切り替
わります。同時にスイッチ内の表示灯が
点灯し、ディスプレイの表示も切り替わ
ります。
もう一度押すと、デフロスタースイッチ
を押す前の制御にもどります。(オート
制御の場合、吹出し口や内外気、風量の
状態が変わることがあります)

内気循環になっているときは、外気導
入に切り替わります。

風量が自動的に増加します。ファン(風
量)調節スイッチを操作して、好みの
風量にも調節できます。

エアコンが必要ないときは、エアコン
スイッチを押して停止してください。

(15)フリーズマーク

フリーズマークの点灯は目安です。気
象状況によっては、フリーズマークが
点灯しなくても路面が凍結している場
合があります。注意して走行してくだ
さい。

(15)

図の値は表示例です

外気温はセンサー取り付け部の温度
を表示していますので、実際の外気
温と異なる場合があります。

次の場合は、正しい外気温が表示さ
れなかったり、温度表示の更新が遅
れたりすることがありますが、故障
ではありません。
・停車時または低速走行時
・外気温が急激に変化したとき(車

庫、トンネルの出入口付近など)

フリーズマークは、外気温を表示し
ていないときにも点灯します。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

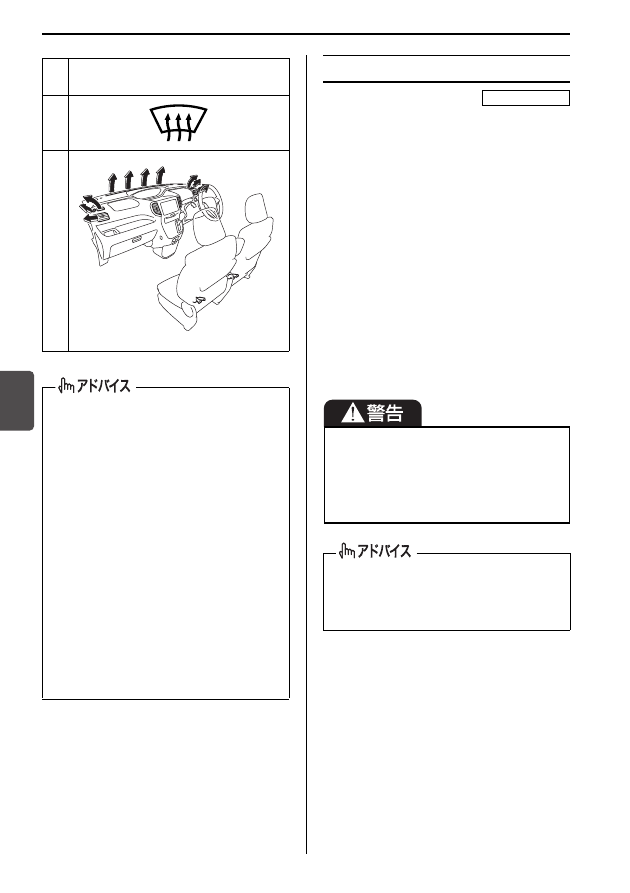

装備の取扱い/エアコン、ヒーター

5-38

5

(9) OFFスイッチ

OFF スイッチを押すと、ファンが停止し
てエアコンも止まります。

「ナノイー」

「ナノイー」(※)とは、空気中の水分
から生みだされる微粒子です。お肌と同
じ弱酸性で、人に優しいイオンです。

※「nanoe」、

「ナノイー」および「nanoe」

マークは、パナソニック株式会社の商
標です。

「ナノイー」は、ファンの作動と連動
して、運転席側のサイド吹出し口を通
じて放出されます。

「ナノイー」作動時は、微量のオゾンが

発生し、かすかに臭うことがあります
が、森林など、自然界に存在する程度
の量なので、人体に影響はありません。

窓ガラスのくもりを取りたいとき

81P50070

内気循環に切り替えると、くもりが
取れにくくなります。

設定温度を低くすると、窓ガラスの
外側に露がつくことがあります。

設定温度を高くすると、早くくもり
が取れます。

外気温が低いときは、エアコンが作
動しないこともあります。

スイッチ内の表示灯は吹出し口表示
がデフロスター位置にあると、ファ
ンやエアコンを停止させた状態でも
点灯します。

運転席や助手席のドアガラスがくもっ
たときは、ドアガラスに風が直接当た
るようにサイド吹出し口を調節する
と、より早くくもりが取れます。

「ナノイー」の装置は高電圧の部品を
含むため、分解・修理はしないでくだ
さい。修理が必要な場合は、スズキ販
売店またはスズキ代理店にご相談くだ
さい。

車内の環境(温度・湿度)・風量・風
向きによっては「ナノイー」の効果が
十分に得られない場合があります。

タイプ別装備

-------------------------------------------------------------------------------------------------------------------------------------------------------------

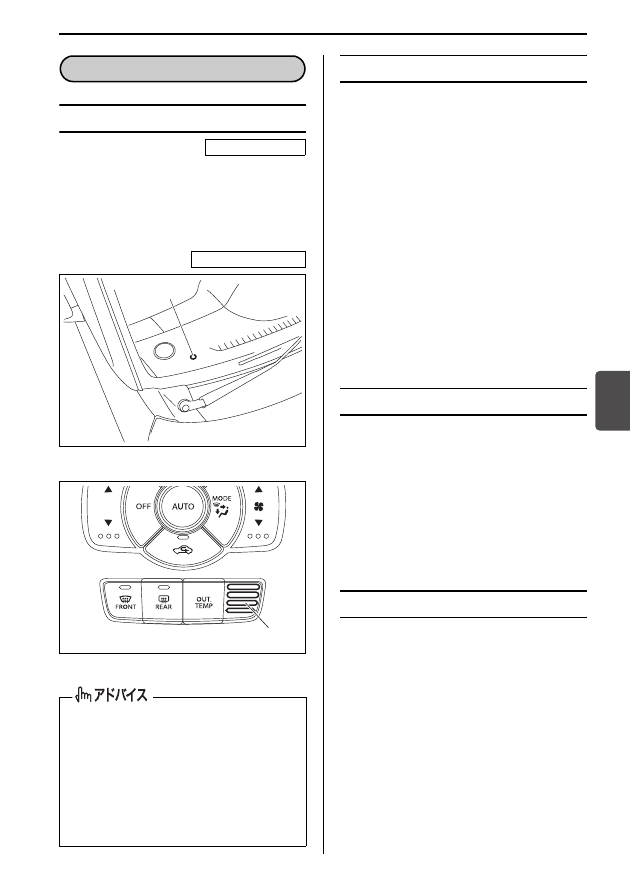

装備の取扱い/エアコン、ヒーター

5-39

5

温度感知装置

オートエアコンは、日射センサー(1)、
室温センサー(2)、外気温センサーなど
によって周囲の状況を感知し、自動制御
しています。

81P50090

64P50240

エアコンガスを充填するときは

エアコンガスは、冷媒HFC134a(R134a)
を使用してください。

エアコンガスを充填するときは、スズ
キ販売店またはスズキ代理店にご相談
ください。

地球環境を守るため、エアコンガスを
大気中に放出しないでください。エア
コンの修理や廃車時の処理は、スズキ
販売店またはスズキ代理店にご相談く
ださい。

冷房性能が低下してきたと感じた場合
は、スズキサービス工場で点検を受け
てください。

長期間使用しないときは

月に1 回程度はエアコンを作動させ、エ
アコン装置の各部にエアコンガスを循環
させてください。エアコンガスには各部
の潤滑に必要なオイルが含まれています
ので油ぎれを防ぐことにより性能を維持
します。

炎天下に駐車したときは

長時間、炎天下に駐車すると、室内が高
温になります。ドアや窓を開けて室内を
換気しながら、冷房をしてください。

日射センサーの上や周囲にものを置い
たり、ガラスクリーナーなどを吹きか
けたままにしたりしないでください。
また、室温センサーにシールなどを
貼って、ふさがないでください。セン
サー感度が低下し、正常に自動制御さ
れなくなります。

エアコンの上手な使いかた

オートエアコン

インパネ運転席側

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

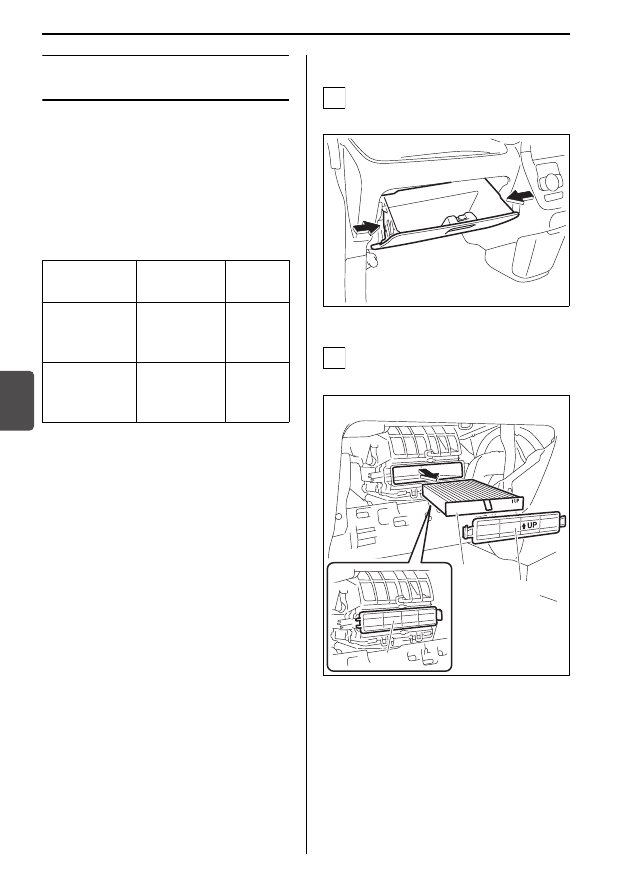

装備の取扱い/エアコン、ヒーター

5-40

5

エアフィルターを清掃、交換
するときは

エアコンを快適に使用するために、エア
フィルターを取り付けています。エア
フィルターは定期的に清掃、交換してく
ださい。

エアフィルターの清掃と交換は、スズ
キ販売店またはスズキ代理店にご相談
ください。

■ エアフィルターの取り外し

グローブボックスの側面を矢印の方
向に押し込み、取り外します。

81P50540

ホルダー(1)を外し、エアフィル
ター(2)を取り出します。

81P50550

地域

清掃時期

の目安

交換時期

の目安

寒冷 地、粉じ
んの多い地域

5,000km
ごと、または
6か月ごと

車検ごと

上記以外の
地域

10,000km
ごと、または
12か月ごと

車検ごと

1

2

(1)

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

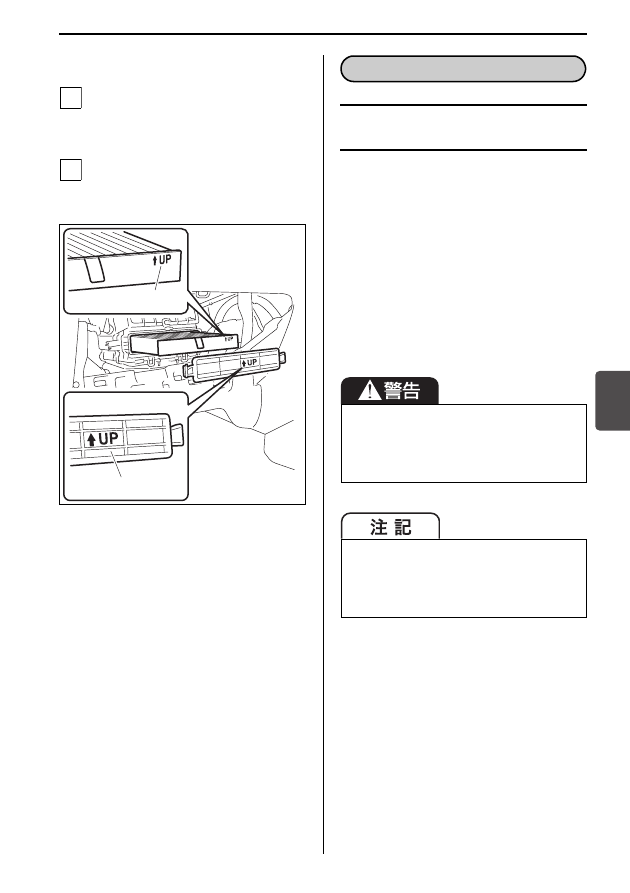

装備の取扱い/オーディオ

5-41

5

■ エアフィルターの取り付け

エアフィルターは、取り付け方向
マーク(1)の矢印を上向きにして
挿入します。

ホルダーは、取り付け方向マーク

(2)の矢印を上向きにして取り付け

ます。

81P50560

安全運転のさまたげにならな
い音量でお聞きください

音楽などを聞いているときに、車内ま
たは車の近くで携帯電話を使用する
と、スピーカーからノイズ(雑音)が
聞こえることがあります。これは故障
ではありません。

ナビゲーションまたはオーディオが不
法電波の影響を受けると、正常に作動
しないことがあります。

ナビゲーションまたはオーディオの機
能については、付属の取扱説明書をお
読みください。

1

2

(1)

(2)

走行中はナビゲーションまたはオー
ディオを操作しないでください。操作
に気を取られて、思わぬ事故を起こす
おそれがあります。

エンジンを停止したまま長時間ナビ
ゲーションまたはオーディオを使う
と、鉛バッテリーがあがる原因となり
ます。

オーディオ

オーディオ機能について

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-42

5

ルーフアンテナ

車両後部の運転席側にあります。

■ アンテナの調節

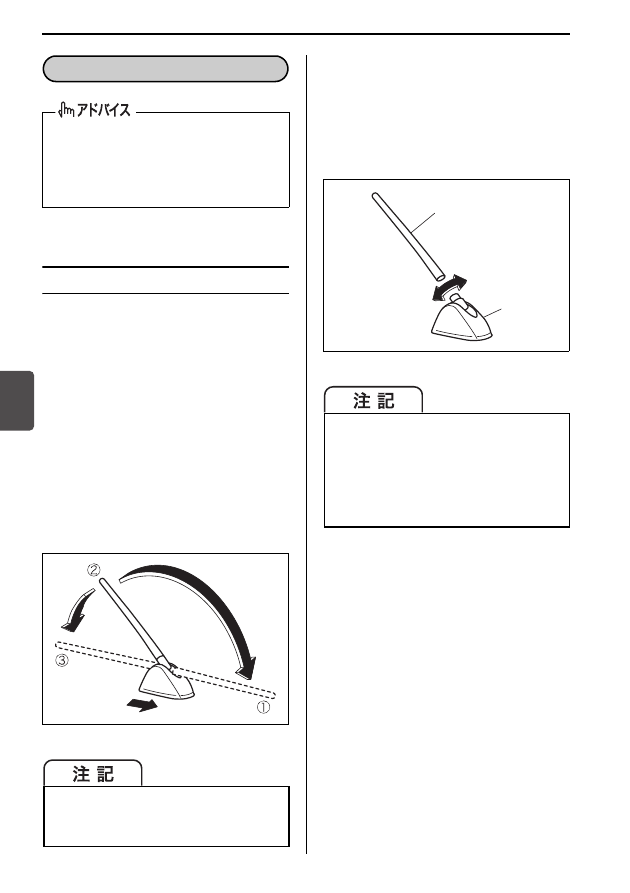

アンテナの位置は 3 段階(①、②、③)
に調節できます。

調節は手でアンテナを動かして行ない
ます。

ラジオを聞くときは、アンテナを②の
位置に固定してください。アンテナが
①または③の位置に倒れていると、ラ
ジオの受信が正常にできないことがあ
ります。

50M0162

■ アンテナの脱着

取り外すときは、アンテナ(1)を反
時計方向にまわします。

再び取り付けるときは手でアンテナを
ベース部(2)にねじ込み、しっかり
と取り付けてください。

50M0160

運転中にアンテナで受信できるラジオ
の電波は刻々と変わるため、ビルの谷
間などでは良好な受信状態を保てない
ことがあります。

車庫の天井などにアンテナが当たると
きは、手でアンテナを①または③の位
置に倒してください。

アンテナ

Ұ

次のようなときには、アンテナを取り
外してください。アンテナを損傷する
おそれがあります。

自動洗車機にかけるとき

ボディカバーをかけるとき

降雪時に長時間駐車するとき

(2)

(1)

፻ɑɞ

፿ɓ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

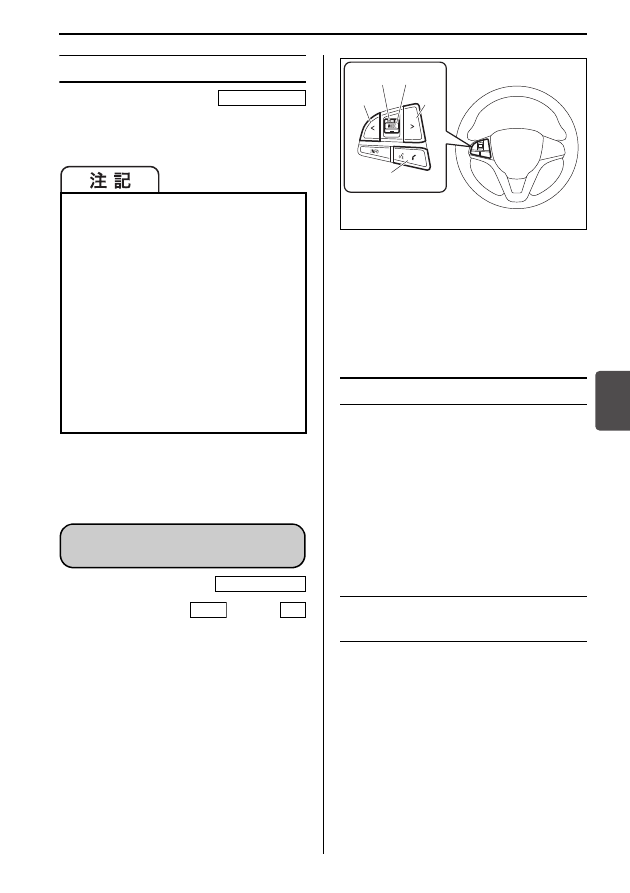

装備の取扱い/オーディオ

5-43

5

ガラスアンテナ

フロントガラス上部に内蔵されていま
す。

エンジンスイッチが

 または

のときに、手元でオーディオまたはナビ
ゲーションの操作ができます。

メモリーナビゲーション(タイプ別装
備)による操作については、別冊のメ
モリーナビゲーションマニュアルをお
読みください。

メモリーナビゲーション(タイプ別装
備)以外の機器の場合、ステアリング
オーディオスイッチの機能は、実際の
機能と異なることがあります。付属の
取扱説明書をお読みください。

81P50680

音量調節スイッチ(1)

音量が調節できます。

大きくするときは、+側へ押し上げま

小さくするときは、−側へ押し下げま

連続調節するときは、+または−側へ
長押しします

ハンズフリー/ 音声認識
スイッチ(2)

次の機能の操作ができます。

マイクは、前席室内灯の近くにありま
す。

■ ハンズフリー機能

ハンズフリー機能がある機器で使用でき
ます。機能を使用するにはお使いの機器
にあわせた設定が必要となります。付属
の取扱説明書をお読みください。

アンテナ線部に次のようなものを貼
り付けないでください。受信感度が
低下したり、ノイズ(雑音)が入る
おそれがあります。
・金属が含まれるウインドーフィル

・そのほかの金属物(スズキ純正用

品を除く)

フロントガラスの室内側をふくとき
は、ア ン テ ナ 線 を 傷 つ け な い よ う
に、水を含ませたやわらかい布でア
ンテナ線に沿ってふいてください。

タイプ別装備

ステアリング

オーディオスイッチ

タイプ別装備

ACC

ON

(1) 音量調節スイッチ
(2) ハンズフリー/音声認識スイッチ
(3) モードスイッチ
(4) 選局(選曲)スイッチ

(4)

(4)

(2)

(1) (3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-44

5

■ 音声認識機能

スイッチを長押しすると音声認識機能を
使用できます。
音声認識機能については、別冊のメモ
リーナビゲーションマニュアルをお読み
ください。

モードスイッチ(3)

スイッチを押すたびに、順番にオーディ
オ(ラジオや CD など)のモードを切り
替えます。

ご使用のナビゲーションまたはオー
ディオによっては、機器本体の電源が
切れているときにスイッチを押すと、
電源を入れることもできます。

メモリーナビゲーション(タイプ別装
備)は次表のように操作できます。

選局(選曲)スイッチ(4)

スイッチを押すたびに、使用中のモード
にあわせて、放送局の選局や再生する曲
の選曲などができます。

メモリーナビゲーション(タイプ別装
備)は次表のように操作できます。

※1 プリセットメモリー(放送局のメ

モリー)については、付属の取扱
説明書をお読みください。

※2 受信電波が弱いところでは、自動

選局ができないことがあります。
自動選局を取り消したいときは、
選局スイッチをもう一度押してく
ださい。

※3 CD-DA以外

短押し

モード切替え

(ラジオからオーディオへ

など)

長押し

画面切替え

(ナビゲーション画面から

オーディオ画面へなど)

使用モード

スイッチの
短押し

スイッチの
長押し

チューナー

プリセット
チャンネルの
アップ/ダウン

(※1)

自動選局

(SEEK)
(※2)

CD-DA/
USB

トラック

(ファ

イル)

のアップ

/ダウン

フォルダー
のアップ/
ダウン

(※3)

iPod/
Bluetooth

ファイルの
アップ/ダウン

DVD

チャプターの
アップ/ダウン

テレビ

チャンネルの
アップ/ダウン

AUX

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

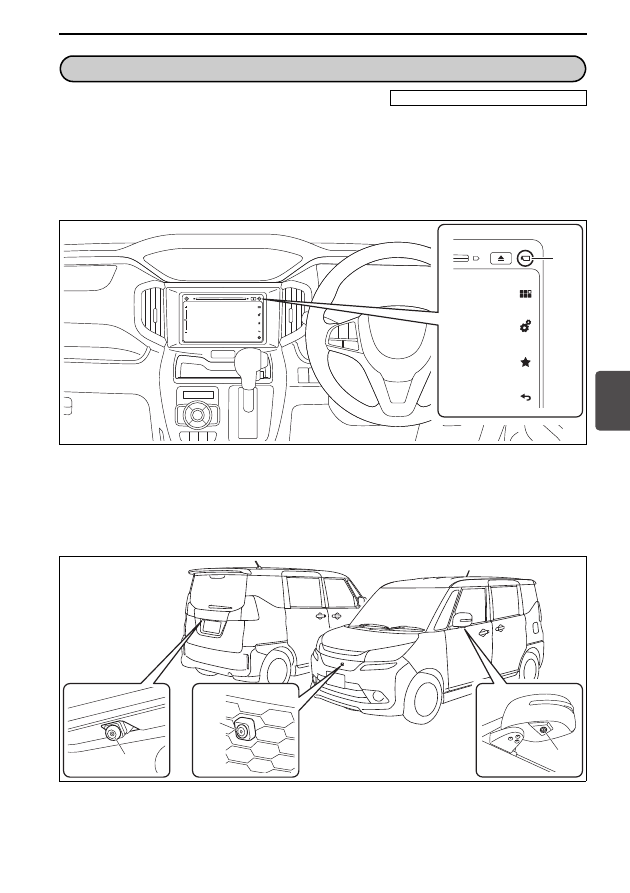

装備の取扱い/オーディオ

5-45

全方位モニターはフロントカメラ、サイドカメラ(左右)およびバックカメラを使用し
て、車両周辺の映像をメモリーナビゲーションの画面に表示する機能です。駐車時や狭
い道でのすれ違い、左右の見通しが悪い場所からの発進時などに運転者を補助します。

メモリーナビゲーション本体の機能や操作方法については、別冊のメモリーナビゲー
ションマニュアルをお読みください。

81P50590

上図のインパネは代表例です。お車のタイプにより異なります。

■ カメラの位置

81P50600

上図は代表例です。お車のタイプにより異なります。

(1) カメラスイッチ

(2) バックカメラ

(4) サイドカメラ(左右ドアミラー下部)

(3) フロントカメラ

全方位モニター

メモリーナビゲーション装備車

(1)

(2)

(4)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-46

全方位モニターは、運転者の注意義務を軽減するものではありません。運転の補助
としてご使用ください。

画面に表示される範囲には限界があり、人や障害物が映らないことがあります。後
方および周囲の安全は、直接目視やミラーで確認しながら、ゆっくりと運転してく
ださい。画面だけを見て運転すると、思わぬ事故につながるおそれがあります。

カメラは精密機械ですので、強い衝撃をあたえたり、分解や改造をしたりしないで
ください。また、カメラに付着して固まった泥や凍り付いた雪などをお湯をかけた
り、棒などついたりして落とさないでください。破損して火災や故障の原因となり
ます。

車幅目安線は実際の車幅より広く表示されます。運転するときは必ず周囲の安全を
直接確認しながら運転してください。
→ 5-49ページ(画面の見かた)

ドアミラーが収納された状態、および前席ドア、バックドアが確実に閉まっていな
い状態で全方位モニターを使用しないでください。周囲の映像が正しく映し出され
ず、思わぬ事故につながるおそれがあります。
→ 3-32ページ(格納)

エンジン停止中に、長時間使用しないでください。バッテリーあがりの原因となり
ます。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

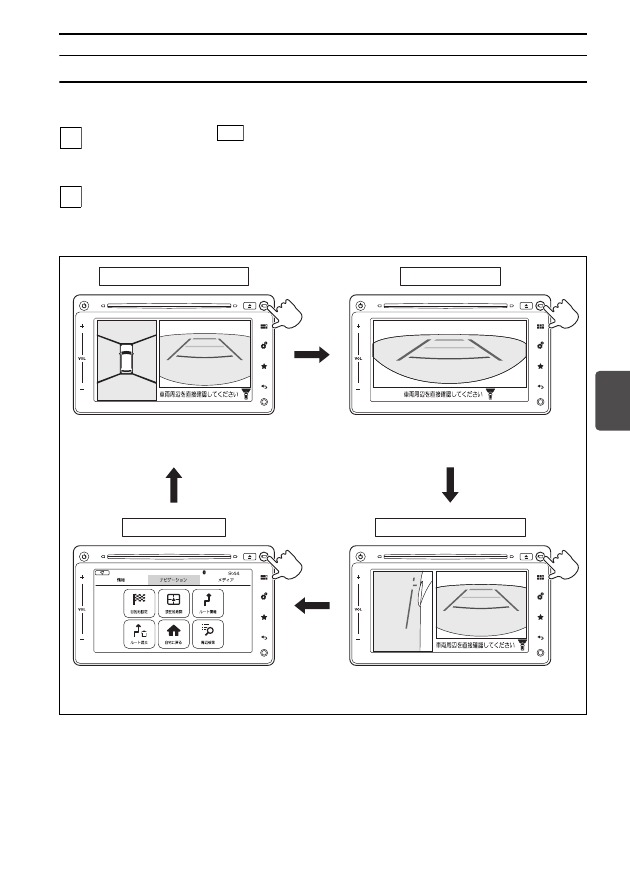

装備の取扱い/オーディオ

5-47

使いかた

■ 前方を確認するときは

エンジンスイッチを

 にします。

→ 4-9ページ(エンジンのかけかた)

カメラスイッチを押します。

「トップ映像+前方映像」が画面に映し出されます。

カメラスイッチを押すたびに、次のように画面が切り替わります。

81Ph50070

カメラスイッチを押す以外にも次のようなときに、もとの表示画面にもどります。
・カメラスイッチを押してから3分経過したとき
・メモリーナビゲーションの操作を行なったとき
・車速が約10 km/h以上になったとき

車速が約 10  km/h 以上のときにカメラスイッチを押すと左側画面にサイド映像のみ
表示させることができます。約10 km/h以下となると前方映像が表示されます。

1

ON

2

トップ映像 + 前方映像

車両周囲および前方の映像を
表示します。

カメラスイッチを押す前の

画面を表示します。

前方ワイド映像

車両前方の映像を広範囲に
表示します。

もとの表示画面

車両助手席側下方、

および

前方の映像を表示します。

サイド映像 + 前方映像

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

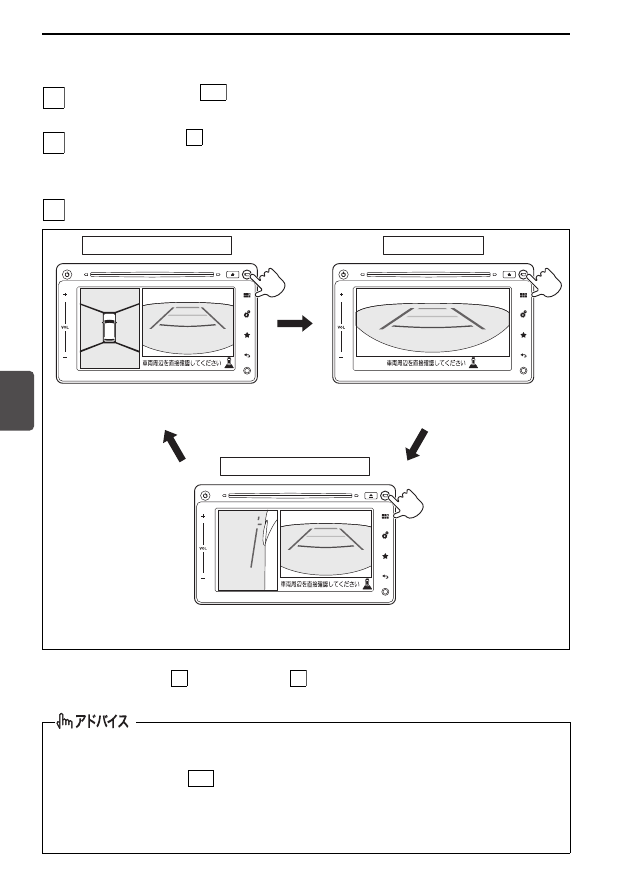

装備の取扱い/オーディオ

5-48

■ 後方を確認するときは

エンジンスイッチを

 にします。

→ 4-9ページ(エンジンのかけかた)

セレクトレバーを

 に入れます。

→ 4-16ページ(セレクトレバーの操作)

自動的に、「トップ映像+後方映像」が画面に映し出されます。

カメラスイッチを押すたびに、次のように画面が切り替わります。

81Ph50080

セレクトレバーを

  以外にすると、

  に入れる直前に表示されていた画面にもど

ります。

全方位モニター後方の映像は、どの画面表示よりも優先して映し出されます。ただ
し、メモリーナビゲーション本体の起動中は映し出されません。

エンジンスイッチが

  のときは、メモリーナビゲーション本体の電源が切れて

いる状態でも全方位モニターは作動します。

カメラ映像表示中は画質調整が可能です。詳しくは別冊のメモリーナビゲーション
マニュアルを読みください。

1

ON

2

R

3

トップ映像 + 後方映像

車両周囲および後方の映像を
表示します。

後方ワイド映像

車両後方の映像を広範囲に
表示します。

車両助手席側下方、

および

後方の映像を表示します。

サイド映像 + 後方映像

R

R

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-49

画面の見かた

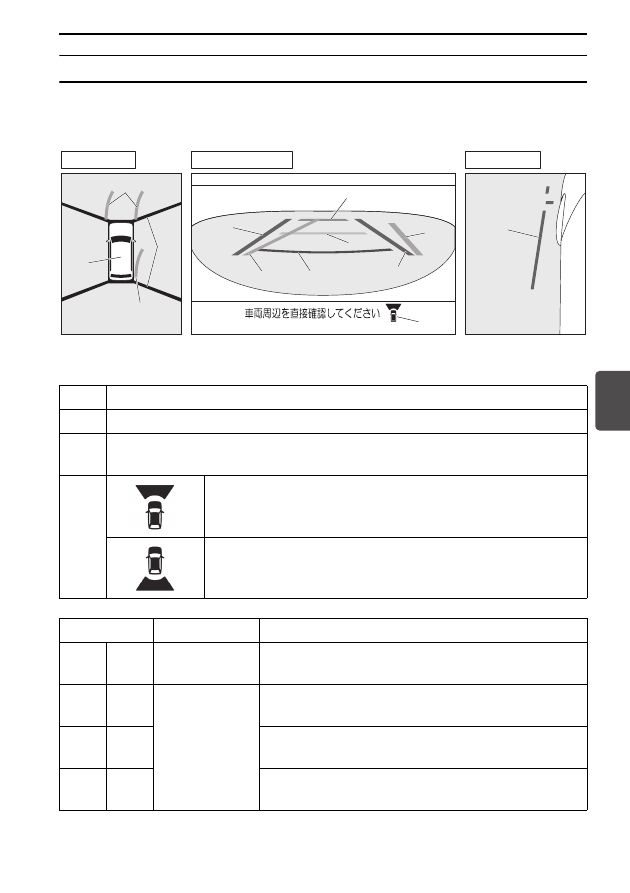

画面には周囲の映像とともに、次のようなガイド線が表示されます。
ガイド線は運転操作の目安として使用できます。

80P0377

上図のイラストは代表例です。

表示

表示内容

(1) 自車の位置を示します。

(2)

画面に表示できない範囲(カメラの死角)を示します。
→ 5-53ページ(画面に映る範囲)

(3)

車両の前方が表示されていることを示します。

車両の後方が表示されていることを示します。

表示色

ガイド線の名称

表示内容

(4)

進路目安線

ハンドル操作と連動して、前進/後退時の予想進路
を目安として示します。(※)

(5)

距離目安線

車体前端/後端の中央部から約0.5 m前方/後方の位
置を目安として示します。

(6)

車体前端/後端の中央部から約 1 m 前方/後方の位
置を目安として示します。

(7)

水色

車体前端/後端の中央部から約 2 m 前方/後方の位
置を目安として示します。

※ハンドルが中立(まっすぐ)の状態になるとトップ映像、前方/後方映像の進路目安

線は非表示になります。

ʒʍʡ஭Ѕ

Ұ஁ˁऻ஁஭Ѕ

ɿɮʓ஭Ѕ

(1)

(4)

(2)

(4)

(3)

(5)

(8)

(4)

(6)

(7)

(4)

(8)

(8)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/オーディオ

5-50

ガイド線は路面に対して表示されているため、自車の周囲にある駐車車両などの障害
物との距離を正確に表示するものではありません。また、トップ映像は平らな路面を
基準に画像処理して表示しているため、路面より高い位置にある障害物(他車のバン
パーなど)の位置を正確に表示するものではありません。

画面上に表示される台形状の距離・車幅ガイド線は目安であり、実際の距離間隔・車
幅間隔とは異なる場合があります。

サスペンションを改造したり、指定サイズ以外のタイヤに交換したりするとガイド線
とトップ映像が正しく表示されないことがあります。

カメラスイッチを 6 秒以上押し続けると、離したときに進路目安線の ON/OFF を切り
替えることができます。エンジンスイッチをOFFにしても設定内容は保存されます。

(8)

車幅目安線

(縦線)

車幅(ドアミラーの張り出し分を含む)の少し外側
の位置を目安として示します。

車幅目安線

(横線)

車両最前端の位置を目安として示します。

トップ映像は、ドアミラー、車両前方、車両後方に装着されているカメラからの映像
を組み合わせ処理した擬似的な映像のため、次のように表示されることがあります。
・立体物が倒れているように表示される
・路面より高い位置にある立体物が実際より遠くに見える、もしくは見えない
・立体物が映像の継ぎ目で消える、または位置がずれる

前方映像または後方映像に表示されている立体物がトップ映像には表示されないこ
とがあります。

トップ映像上で路上の線は映像の継ぎ目でずれたり、曲がって見えたりすることが
あります。ずれは車両から遠ざかるにつれて大きくなります。

カメラの位置がずれると、映像やガイド線がずれることがあります。スズキサービ
ス工場で点検を受けてください。

雪道や滑りやすい路面では、進路目安線と実際の進路が異なる場合があります。

トップ映像に表示される車両アイコンはコンピューターグラフィックによる画像を
表示しているため、実際の車両とは色や形状、大きさなどが異なります。このた
め、路面・障害物との位置関係は実際の位置とは異なります。

トップ映像は照度条件により、カメラごとの映像の明るさにばらつきが出る場合が
あります。

映像の切り替わり後は、映像の表示が遅れることがあります。全方位モニターが完
全に表示されるまでは、映像が一時的にゆがむことがあります。

全方位モニターのカメラは特殊なレンズを使用しています。そのため、画像上の距
離と実際の距離が異なって見えたり、対象物が変形して表示されたりすることがあ
ります。車両から離れるほど、その傾向は強くなります。

ワイド映像は広い範囲を映すため、画像は大きくゆがんで表示されます。また、距
離も実際とは異なる見えかたをします。

表示色

ガイド線の名称

表示内容

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/オーディオ

5-51

5

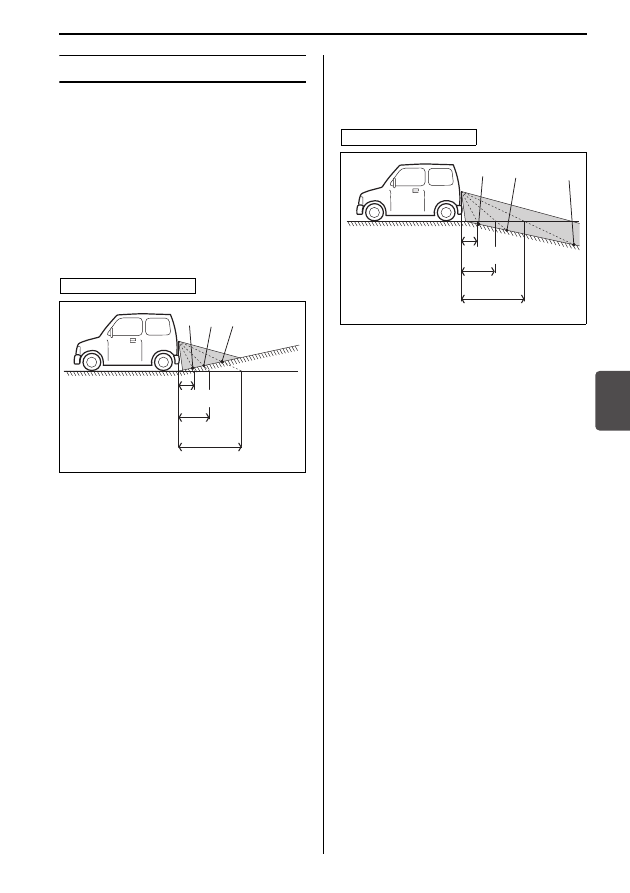

映像と実際の路面との誤差

乗車人数、積載量、路面の勾配や状況な
どにより、画面のガイド線の示す位置、
距離は変わります。運転するときは必ず
周囲の安全を直接確認してください。

■ 進行方向に上り坂がある場合

実際の距離より手前に、距離目安線が見
えます。

80P0238

■ 進行方向に下り坂がある場合

実際の距離より後ろに、距離目安線が見
えます。

80P0239

(1) 赤色 距離目安線(約0.5 m)の示す地点
(2) 黄色 距離目安線(約1.0 m)の示す地点
(3) 水色 距離目安線(約2.0 m)の示す地点

後方映像(代表例)

(1) (2) (3)

約0.5 m

約1.0 m

約2.0 m

(1) 赤色 距離目安線(約0.5 m)の示す地点
(2) 黄色 距離目安線(約1.0 m)の示す地点
(3) 水色 距離目安線(約2.0 m)の示す地点

後方映像(代表例)

(1)

(3)

(2)

約0.5 m

約1.0 m

約2.0 m

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     18      19      20      21     ..
