Suzuki Jimny (2014 year). Instruction japanese - part 9





4

運転するときは/4WD車

4-16

後退

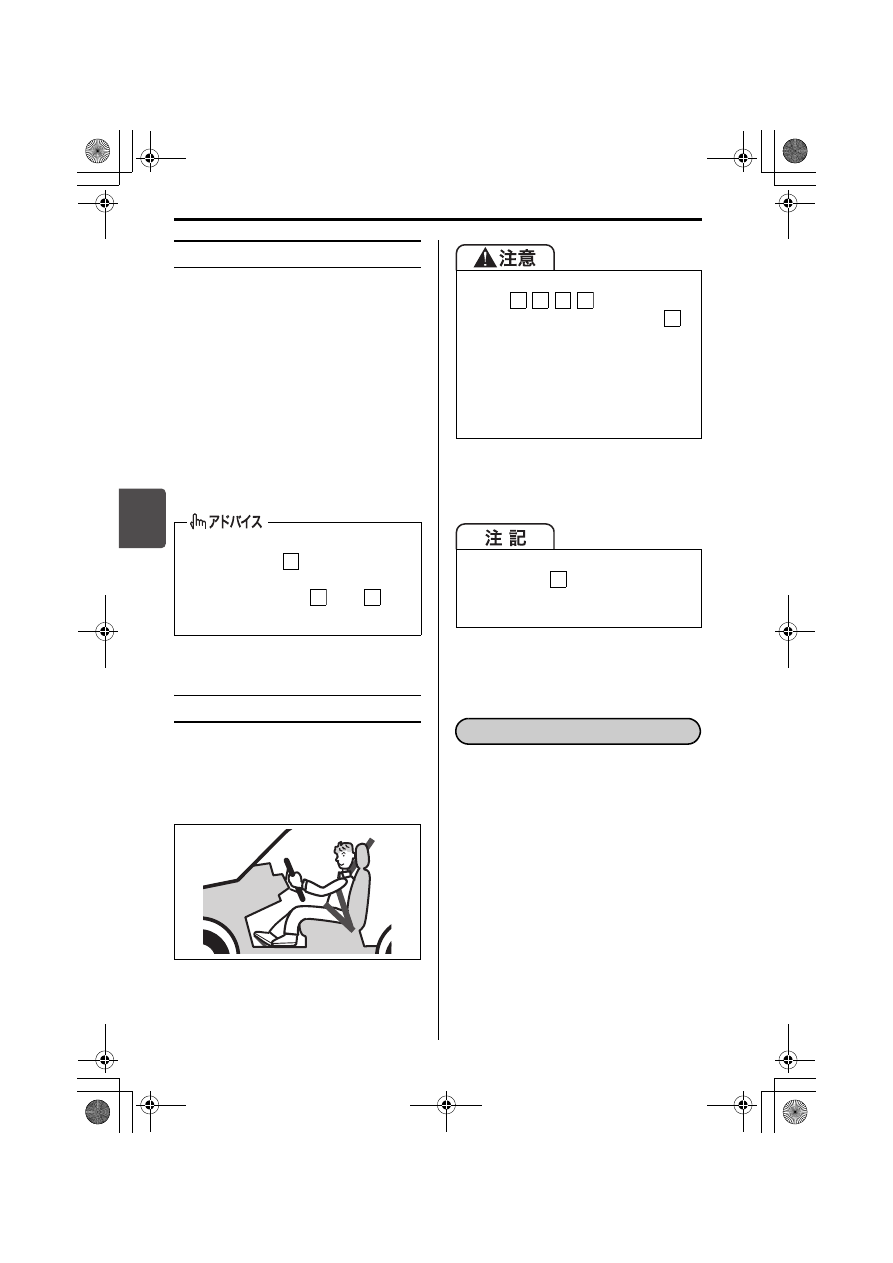

■ 正しい運転姿勢

車を後退させるときは身体をひねった運
転姿勢になり、ペダルが踏みにくくなり
ます。ブレーキペダルやアクセルペダル
が確実に踏める姿勢で運転操作をしてく
ださい。

■ 前進や後退を繰り返すとき

車庫入れなどで前進や後退を繰り返すと
きは、完全に停車させてから、次の前進
あるいは後退の操作を行なってください。

こんなことにも気をつけて

■ 車を少し移動させるとき

少しだけ移動するときでも、ブレーキペ
ダルやアクセルペダルが確実に踏める正
しい運転姿勢をとってください。

80J014

■ 停車するとき

2-23ページ

の「4WD車を運転するとき

」もあわせてお読みいただき、パート

タイム 4WD 車の特性や操作上の注意を
十分理解して正しい取扱いをしてくださ
い。

パートタイム 4WD とは、2WD/4WD
切替えスイッチの操作で、2WD(2 輪
駆動)または4WD(4輪駆動)に切り
替えることができる 4WD システムで
す。

前進と後退を繰り返すときなどは、セ
レクトレバーを

 に入れていたこと

を忘れることがあります。車を後退さ
せたあとは、すぐに

 から

 に入

れる習慣をつけてください。

R

R

N

坂道などで、セレクトレバーを前進の
位置(







 )にしたまま惰

性で後退したり、後退の位置(

 )

にしたまま惰性で前進したりしないで
ください。エンストしてブレーキの効
きが悪くなったり、ハンドルが重く
なったりして、思わぬ事故につながる
おそれがあります。また、故障の原因
になります。

車が少しでも動いているときは、セレ
クトレバーを

 に入れないでくださ

い。トランスミッションが故障する原
因となります。

D 3 2 L

R

P

4WD車

2WD

4WDの切替え操作

000- 取扱説明書 .book  16 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

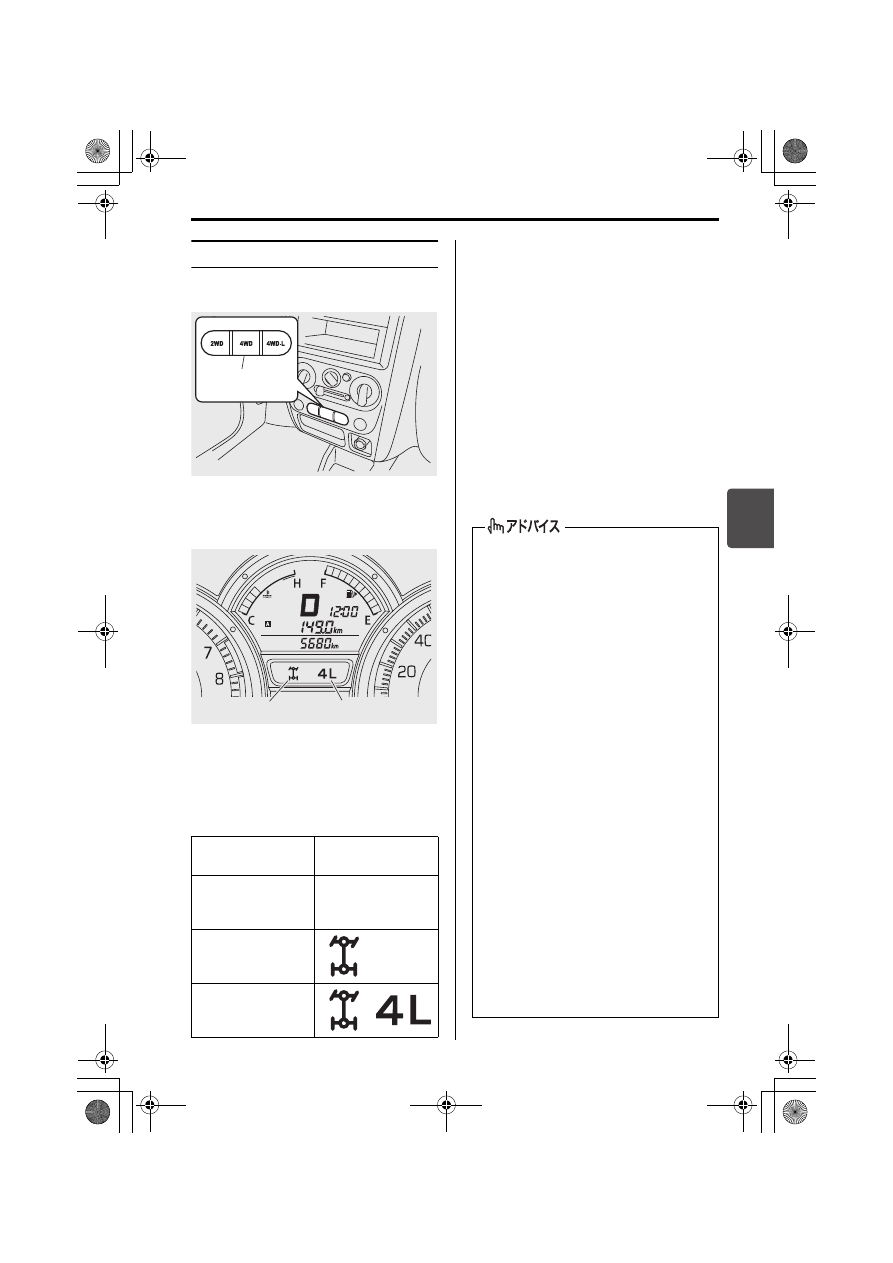

運転するときは/4WD車

4-17

4

2WD/4WD切替えスイッチ

駆動状態の切替えに使用します。

76J40310

駆動状態は、メーター内の表示灯で確
認できます。

76J40321

上図のメーターは代表例です。お車の
タイプにより異なります。

■ 各表示灯の点灯状態

■ 2WD/4WD 切替えスイッチ

の各位置のはたらき

〔2WD〕(2H)

一般道路、高速道路などを走行するとき
の位置です。通常はこの位置で走行しま
す。

〔4WD〕(4H、4WD高速)

悪路、砂地、積雪路などの滑りやすい路
面を走行するときの位置です。

〔4WD-L〕(4L、4WD低速)

急な坂路、砂地、ぬかるみなど特に大き
な駆動力を必要とするときの位置です。

操作スイッチおよび
切替え後の駆動状態

メーター内の

表示灯

〔2WD〕

消灯

〔4WD〕

〔4WD-L〕

²×į´×Ä
Ғఉțʃɮʍʋ

´Ì᚜ᇉཌྷ

´×Ä᚜ᇉཌྷ

横滑り防止装置装備車の場合、駆動力
補助のため、駆動状態を〔4WD-L〕
に切り替えると、メーター内の横滑り
防止装置OFF表示灯が点灯し、横滑り
防止装置およびトラクションコント
ロールのエンジン出力制御が作動しな
くなります。
ただし、ABS およびブレーキトラク
ションコントロール(※)は作動しま
す。発進時や加速時にブレーキトラク
ションコントロールが作動すると、
メーター内の横滑り防止装置作動表示
灯が小刻みに点滅します。
なお、ブレーキトラクションコント
ロールが作動すると、ブレーキの作動
により音や振動が発生する場合があり
ますが、異常ではありません。
→ 4-24ページ

(横滑り防止装置装備車の取扱い)

※ブレーキトラクションコントロール

とは、滑りやすい路面で駆動輪の片
側が空転した場合、その空転してい
る駆動輪にブレーキをかけることに
より、反対側の駆動輪の駆動力を確
保しようとする補助機能です。

000- 取扱説明書 .book  17 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4

運転するときは/4WD車

4-18

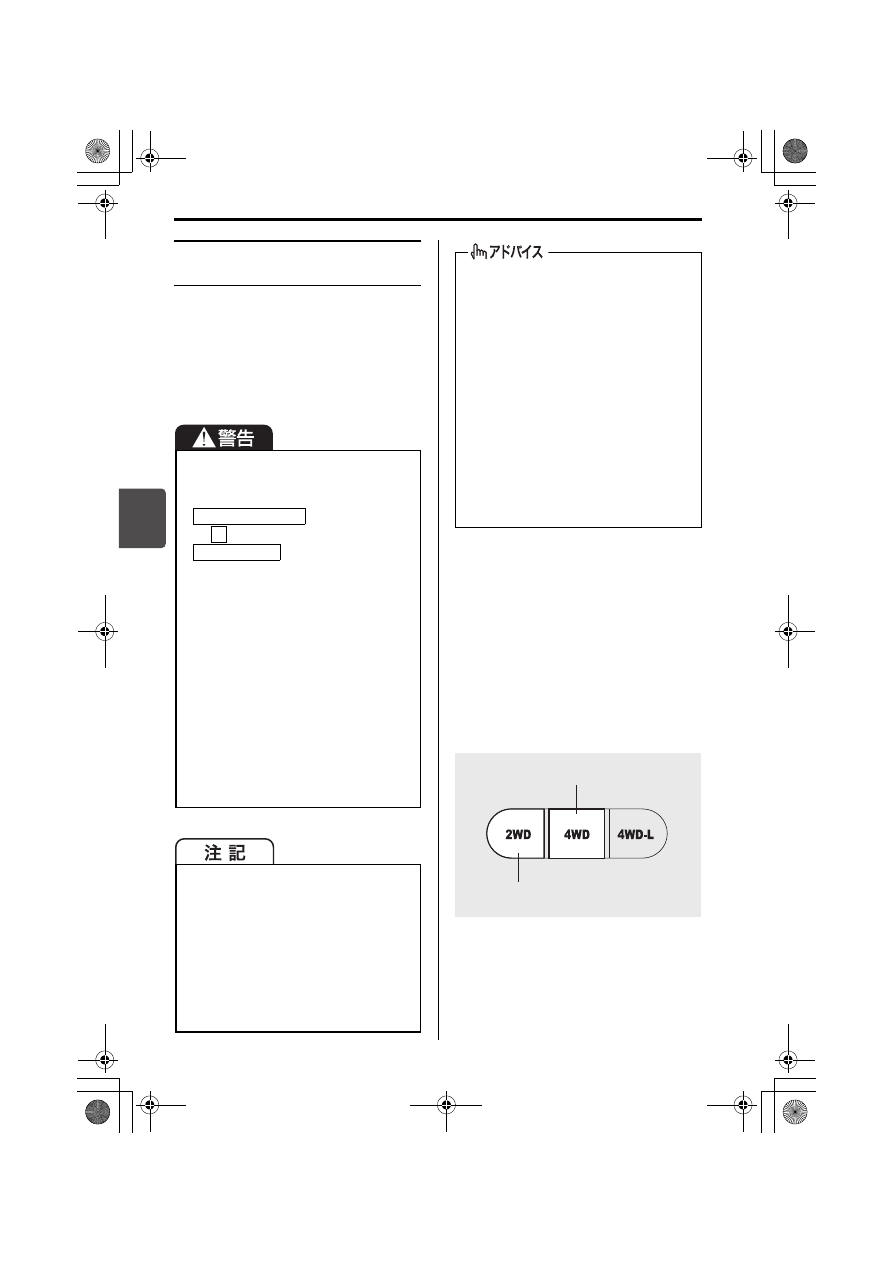

2WD/4WD切替えスイッチ
の操作

→ 2-15ページ

(スタック(立ち往生)したときは)

駆動切替え中に切替えをキャンセルする
ときは、もとの駆動状態を示すスイッチ
を押してください。

■ 〔2WD〕

〔4WD〕

停車中でも走行中でも切替えが可能で
す。車速 100 km/h 以下でハンドルを直
進状態にし、アクセルペダルをもどして
から次のように操作をします。

〔2WD〕→〔4WD〕の切替えは、4WD

スイッチを長押しします。

〔4WD〕→〔2WD〕の切替えは、2WD

スイッチを長押しします。

76J40340

切替え中は、4WD表示灯が点滅しま
す。(室内ブザーは鳴りません)

駆動状態は、メーター内の表示灯で確
認できます。

4WD表示灯または4L表示灯が点滅し
ている駆動切替え中は、絶対にエンジ
ンを止めないでください。

はセレクトレバー

を

 に入れても、

 はチェンジレバーを

1速またはR(リバース)に入れても、
車輪の固定ができなくなるおそれが
あります。

エンジンの再始動後、駆動状態が切
り替わりにくくなるおそれがありま
す。

万一、エンジンを止めてしまった場合
は、エンジンを再始動し、4WD 表示
灯または 4L 表示灯の点滅が終了して
駆動状態が切り替わるのを待ってくだ
さい。それでも駆動状態が切り替わら
ない場合は、ゆっくり車を前進または
後退させてください。

タイヤの摩耗程度が 4 輪で著しく異
なると、駆動装置に悪影響をあたえた
り、駆動状態の切替えができなくなっ
たりするおそれがあります。タイヤが
かたよって摩耗するのを防ぐために、
タイヤのローテーションを行なってく
ださい。
→ 6-5ページ

(タイヤのローテーション)

オートマチック車

P

マニュアル車

駆動切替え時に、ショックや音が出
ることがあります。

低温時、駆動切替えシステムやトラン
スミッションが暖まっていないとき
は、スイッチ操作をしても駆動状態が
切り替わらなかったり、ギヤ鳴りが発
生したりすることがあります。

2WD でオフロード走行をしていると
き、前輪へ大きな衝撃が加わると前輪
から金属音が発生する場合がありま
すが、これは異常ではありません。音
を消すためには、一度 4WD へ切り替
えてから、再度 2WD へ戻してくださ
い。

²×Äʃɮʍʋ

´×Äʃɮʍʋ

000- 取扱説明書 .book  18 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転するときは/4WD車

4-19

4

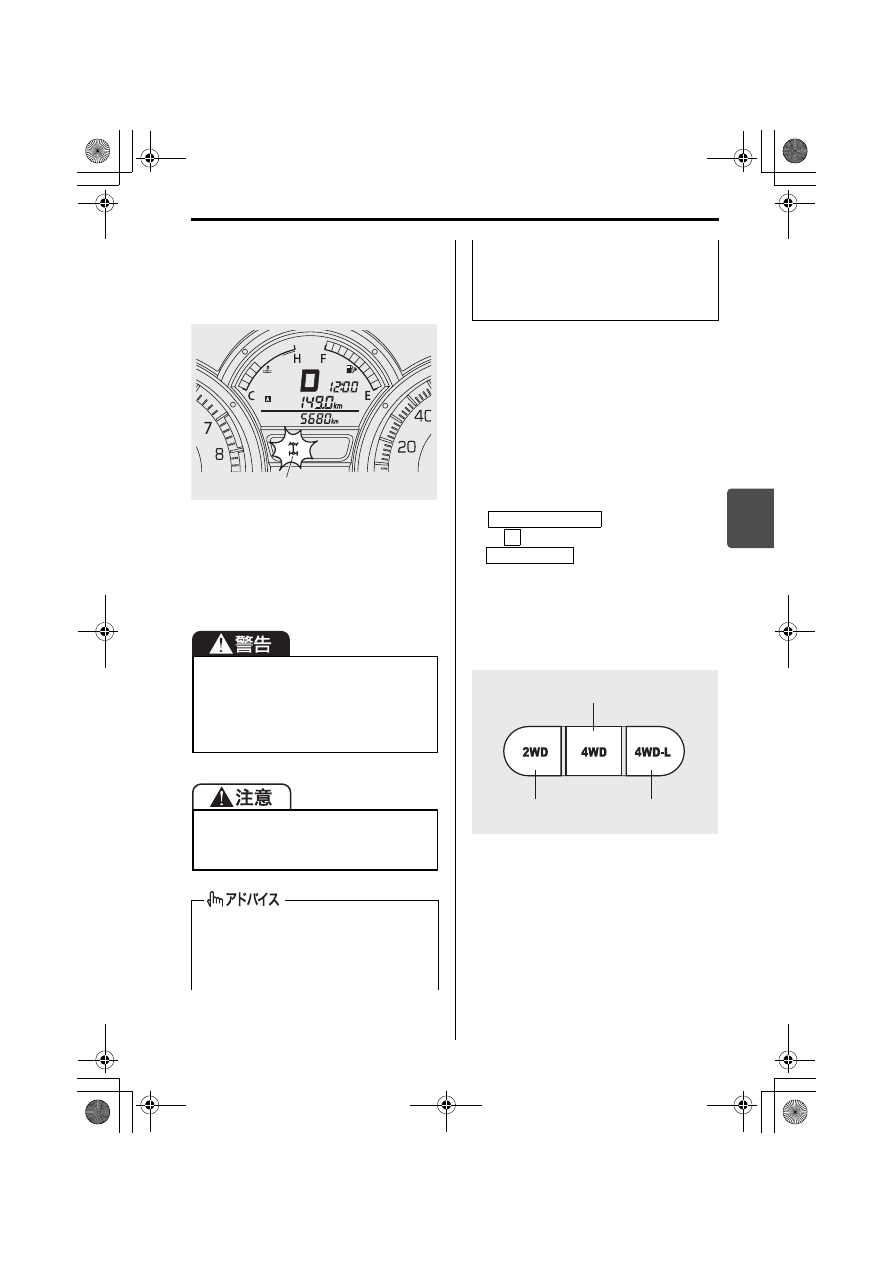

切替え操作後、4WD表示灯が点滅した
ままのときは、前後の車に十分注意し
ながら、加減速するか停車して車を後
退させてください。

76J40351

上図のメーターは代表例です。お車の
タイプにより異なります。

駆動状態の切替えができないときは、
しばらく走行してから再操作してくだ
さい。

■ 〔2WD〕

〔4WD-L〕

〔4WD〕

〔4WD-L〕

〔4WD-L〕への切替え、または〔4WD-
L〕からの切替えは、停車中にのみ可能
です。なお、スイッチ操作をするとき
は、次の条件をみたす必要があります。

①車を完全に停車させる

  はセレクトレバー

を

 に入れる

 はチェンジレバーを N

(ニュートラル)にし、クラッチペダ
ルを完全に踏み込む

切替えたい駆動状態を示すスイッチを長
押しします。

76J40360

切替え中は室内ブザーが断続的に鳴
り、4WD 表示灯や 4L 表示灯が点滅し
ます。

駆動状態は、メーター内の表示灯で確
認できます。

旋回走行中または雪道などで、タイヤ
を空転させたまま切替え操作をしない
でください。車が思わぬ方向に飛び出
すおそれがあります。また、駆動装置
が損傷する原因となります。

走行中の切替え操作は、安全運転に支
障がないように十分注意して行なって
ください。

ハンドルが切れた状態、またはアク
セルペダルを踏んだ状態で操作をす
ると、切替えができない場合があり
ます。

´×Ä᚜ᇉཌྷ

車速が100 km/h以上のときに、
〔2WD〕→〔4WD〕の切替え操作を
すると、室内ブザーが3回鳴って切替
えがキャンセルされます。

オートマチック車

N

マニュアル車

²×Äʃɮʍʋ

´×Ä­Ìʃɮʍʋ

´×Äʃɮʍʋ

000- 取扱説明書 .book  19 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4

運転するときは/4WD車

4-20

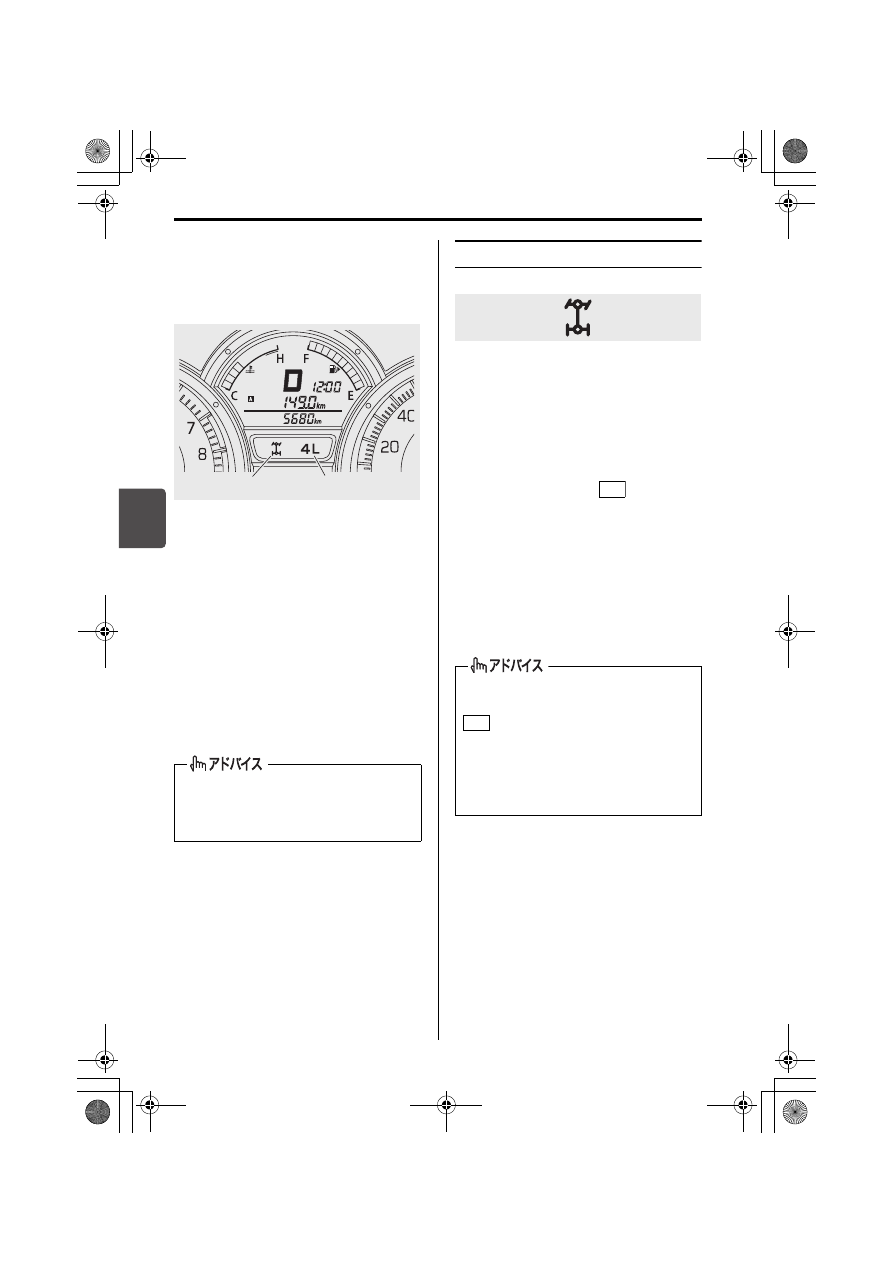

切替え操作後、4L 表示灯または 4WD
表示灯が点滅したままのときは、ゆっ
くり車を前進または後退させてくださ
い。

76J40321

上図のメーターは代表例です。お車の
タイプにより異なります。

低温時、駆動切替えシステムやトラン
スミッションが暖まっていないとき
は、〔4WD-L〕への切替え操作で車
を前進させると、ギヤ鳴りが発生し、
駆動状態が切り替わりにくい場合があ
ります。その場合は、車を後退させて
ください。

駆動状態の切替えができないときは、
しばらく走行してから再操作してくだ
さい。

4WD表示灯

76J40090

メーターパネル内にあります。

駆動状態が〔4WD〕および〔4WD-L〕
のときに点灯します。

2WD4WD の切替え操作をして、駆
動状態が〔2WD〕〔4WD〕の切替
え中に点滅します。

エンジンスイッチを

  にすると、

約 2 秒間点灯し、そのあと駆動状態に
より点灯または消灯します。

4WD 表示灯が 4L 表示灯と同時に点滅
したときは、システムの異常が考えら
れます。この場合、駆動状態の切替え
ができなくなり、現在の駆動状態を維
持します。スズキサービス工場で点検
を受けてください。

前記①、②の条件をみたさないで切替
え操作をすると、室内ブザーが 3 回
鳴って切替えがキャンセルされます。

´Ì᚜ᇉཌྷ

´×Ä᚜ᇉཌྷ

駆動状態が〔4WD〕のときに、エン
ジンをかけずにエンジンスイッチを

 のままにしていると、4WD 表示

灯は約 2 秒間点灯したあと点滅状態に
なります。この場合、エンジンをかけ
て点灯状態になれば、異常ではありま
せん。

ON

ON

000- 取扱説明書 .book  20 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

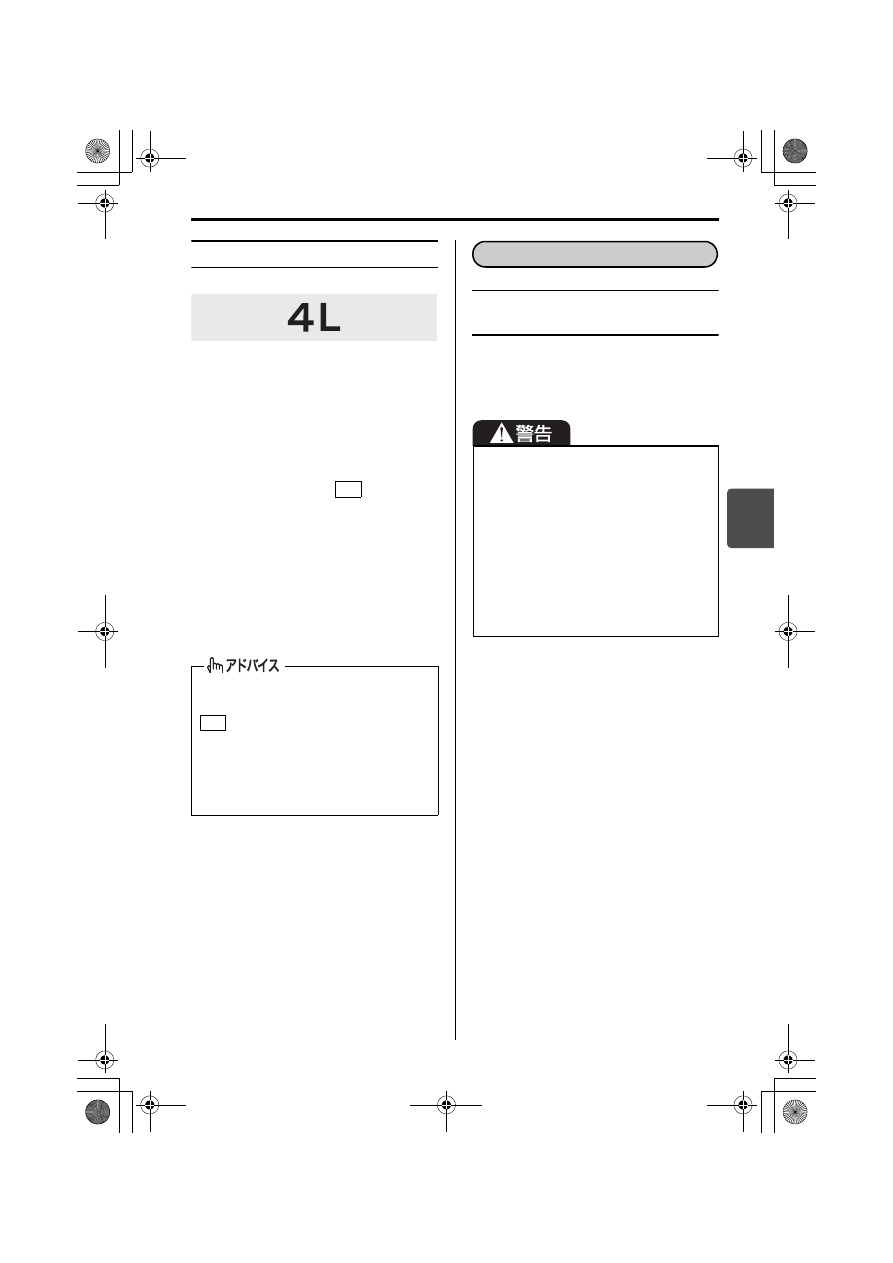

運転するときは/ABS

4-21

4

4L表示灯

76J40101

メーターパネル内にあります。

駆動状態が〔4WD-L〕のときに、4WD
表示灯とともに点灯します。

2WD4WD の切替え操作をして、駆
動状態が〔4WD〕〔4WD-L〕の切
替え中に点滅します。

エンジンスイッチを

  にすると、

約 2 秒間点灯し、そのあと駆動状態に
より点灯または消灯します。

4L 表示灯が 4WD 表示灯と同時に点滅
したときは、システムの異常が考えら
れます。この場合、駆動状態の切替え
ができなくなり、現在の駆動状態を維
持します。スズキサービス工場で点検
を受けてください。

ABS(アンチロックブレーキ
システム)とは

ブレーキをかけたときのタイヤのロック
を自動的に防止することで、走行安定性
や操舵性を確保しようとする装置です。

駆動状態が〔4WD-L〕のときに、エ
ンジンをかけずにエンジンスイッチを

 のままにしていると、4L 表示灯

は約 2 秒間点灯したあと点滅状態にな
ります。この場合、エンジンをかけて
点灯状態になれば、異常ではありませ
ん。

ON

ON

常に周囲の状況を確認して、安全運
転に努めてください。ABS による制
御には限界があります。

ABS は、タイヤのグリップ限界を超
えたり、ハイドロプレーニング現象
(※)が起こったりした場合は効果
を発揮できません。

※雨天の高速走行などで、タイヤと

路面の間に水膜が発生し、接地力
を失ってしまう現象

ABS

ABS装備車の取扱い

000- 取扱説明書 .book  21 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4

運転するときは/ABS

4-22

制動距離について

ABSは制動距離を短くするものではあり
ません。

ABS作動時の振動や音

ブレーキペダルを強く踏むと、ブレーキ
ペダル、ハンドル、車体の小刻みな振動
を感じることがあります。これはABSの
作動によるもので、異常ではありませ
ん。ブレーキペダルをそのまま強く踏み
続けてください。

タイヤについて

急ブレーキをかけたときや、滑りや
すい路面でブレーキをかけたときの
制動距離は、ABS がついていない車
と同等です。

次のようなときは、ABS のついてい
ない車より制動距離が長くなること
があります。スピードを控えめにし
て、車間距離を十分にとってくださ
い。
・凸凹道や石だたみなどの悪路
・じゃり道、新雪路
・道路の継ぎ目などの段差を乗り越

えるとき

・マンホールなど鉄板の上を通過す

るとき

・タイヤチェーンの装着時

急ブレーキ時には、ポンピングブレー
キ(※)をせずに、ブレーキペダルを
思い切り強く踏み込んでください。ポ
ンピングブレーキをすると、制動距
離が長くなります。

※ブレーキペダルを数回に分けて小

刻みに踏むブレーキのかけかた

路面の状況によりますが、約10 km/h
以下ではABSが作動しません。

エンジンをかけて発進した直後に、一
時的にモーター音などが聞こえること
があります。これはシステムをチェッ
クしている音で、異常ではありません。

A B S は、各車輪の回転速度をセン
サーで検出しています。タイヤ交換時
は指定のサイズで、4 輪ともサイズ、
銘柄、トレッドパターン(溝模様)が
同一のものを装着してください。ま
た、著しく摩耗状態の異なるタイヤを
使用しないでください。正確な回転速
度が検出できなくなって ABS が正常
に機能しなくなり、思わぬ事故につな
がるおそれがあります。

000- 取扱説明書 .book  22 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

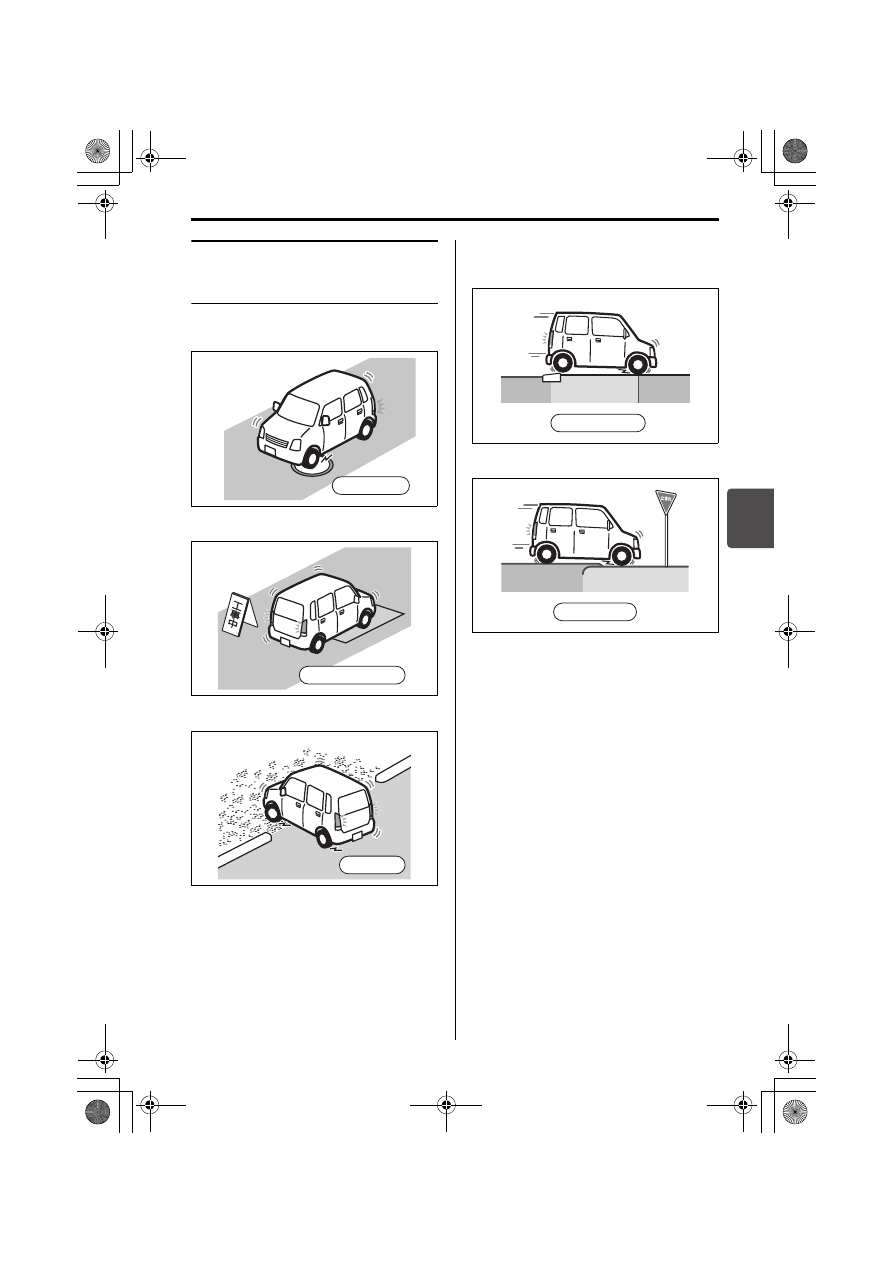

運転するときは/ABS

4-23

4

A B S は、こんな場合にもブ
レーキをかけると作動するこ
とがあります

滑りやすい路面を走行しているとき

80J1040

80J1041

80J1361

道路の継ぎ目などの段差を乗り越える
とき

80J1043

80J1044

ʨʽʥ˂ʵ

ࡾ̜းکɁᦪ౉

ȫɖɝᤍ

ඬᤍ

᡾ᤍ

ᮢ᡾ک

ᤍᡅɁፕȡᄻ

ᤍᡅɁ෉ࢃ

000- 取扱説明書 .book  23 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4

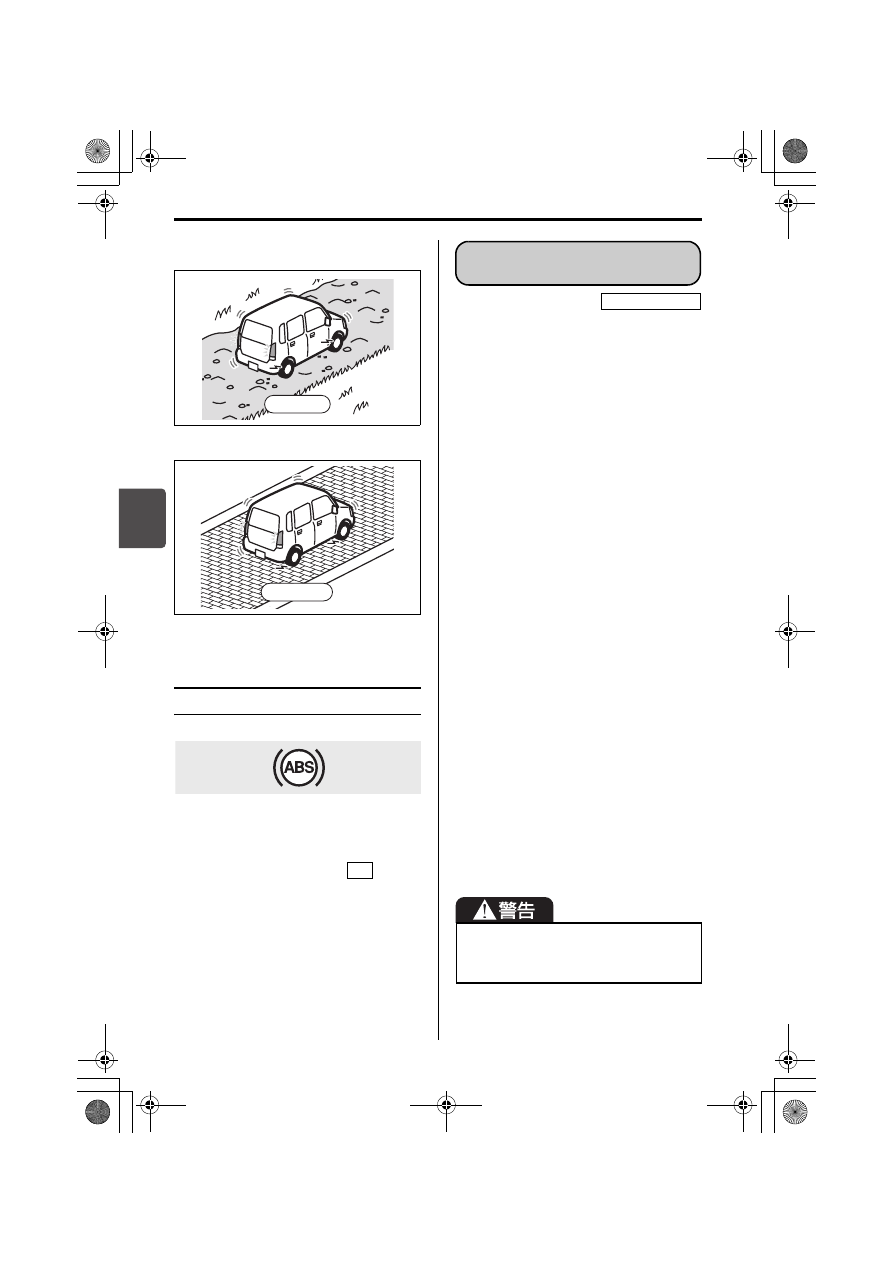

運転するときは/横滑り防止装置装備車

4-24

悪路を走行しているとき

80J1300

80J1046

ABS警告灯

68H30450

メーターパネル内にあります。

ABS の電子制御システムに異常がある
と、エンジンスイッチが

 のとき

に点灯します。
→ 1-10ページ(警告灯・表示灯)

横滑り防止装置装備車は、横滑り防止装
置のほかに、トラクションコントロール、
ブレーキアシストを装備しています。

■ 横滑り防止装置

(スタビリティコントロール)

急激なハンドル操作をしたり、滑りやす
い路面で旋回したりするときの車の横滑
りなどを抑制することで、車両の走行安
定性を補助しようとする装置です。

■ トラクションコントロール

滑りやすい路面での発進時や加速時に起
こる駆動輪の過度の空転を、ブレーキ制
御およびエンジン出力制御により防ぎ、
適切な駆動力を確保しようとする補助装
置です。

■ ブレーキアシスト

ブレーキ踏力を補助する装置です。急ブ
レーキをかけたときに、ABSの効果が十
分に発揮されるまでの時間を短縮しま
す。

しっかりとブレーキペダルを踏まない
と、ブレーキアシストは作動しません。

ブレーキアシストは、本来のブレーキ
性能を超えた制御をする装置ではあり
ません。

҉Ҋᤍ

ᆀȳȲɒ

ON

常に周囲の状況を確認して、安全運転
に努めてください。横滑り防止装置等
による制御には限界があります。

横滑り防止装置装備車

横滑り防止装置装備車の

取扱い

ジムニーシエラ

000- 取扱説明書 .book  24 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転するときは/横滑り防止装置装備車

4-25

4

次のことをお守りください。
守らないと横滑り防止装置等が正常
に作動しなくなったり、誤作動につ
ながったりするおそれがあります。
・タイヤの空気圧を指定空気圧に調

整する
→ 8-5ページ(タイヤの空気圧)

・タイヤ交換時は指定のサイズで、

4 輪ともサイズ、銘柄、トレッド
パターン(溝模様)が同一のもの
を装着する

・著しく摩耗状態の異なるタイヤを

使用しない

・サスペンションやブレーキを改造

しない(車高やサスペンションの
硬さ変更など)

・サスペンションやブレーキを著し

く劣化した状態で走行しない

・エンジンを改造しない(マフラー

の改造など)

・LSD(リミテッドスリップデフ)

の装着などの改造をしない。(スズ
キ純正用品LSDを除く)

タイヤチェーンや応急用スペアタイ
ヤを装着したときなどには、横滑り
防止装置等が正常に作動しない場合
があります。

次のような操作をすると、一時的に
モーター音やカチッという音が聞こ
えることがあります。これはシステ
ムをチェックしている音で異常では
ありません。
・エンジンスイッチを

 にしたと

・ブレーキペダルを踏んだ状態でエ

ンジンスイッチを

 にし、最初

にブレーキペダルから足を離した
とき

・エンジンをかけたとき
・エンジンをかけ、最初の発進時

エンジン回転が高いときに横滑り防
止装置等が作動すると、エンジン回転
の変動や車体の振動を感じることが
ありますが、異常ではありません。

駆動力補助のため、4WD の切替え操
作をして駆動状態を〔4WD-L〕にす
ると、横滑り防止装置およびトラク
ションコントロールのエンジン出力
制御が作動しなくなります。ただし、
ABS およびブレーキトラクションコ
ントロールは作動します。
→ 4-16ページ

(2WD

4WDの切替え操作)

ON

ON

4.fm  25 ページ  2015年8月27日 木曜日 午前9時35分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4

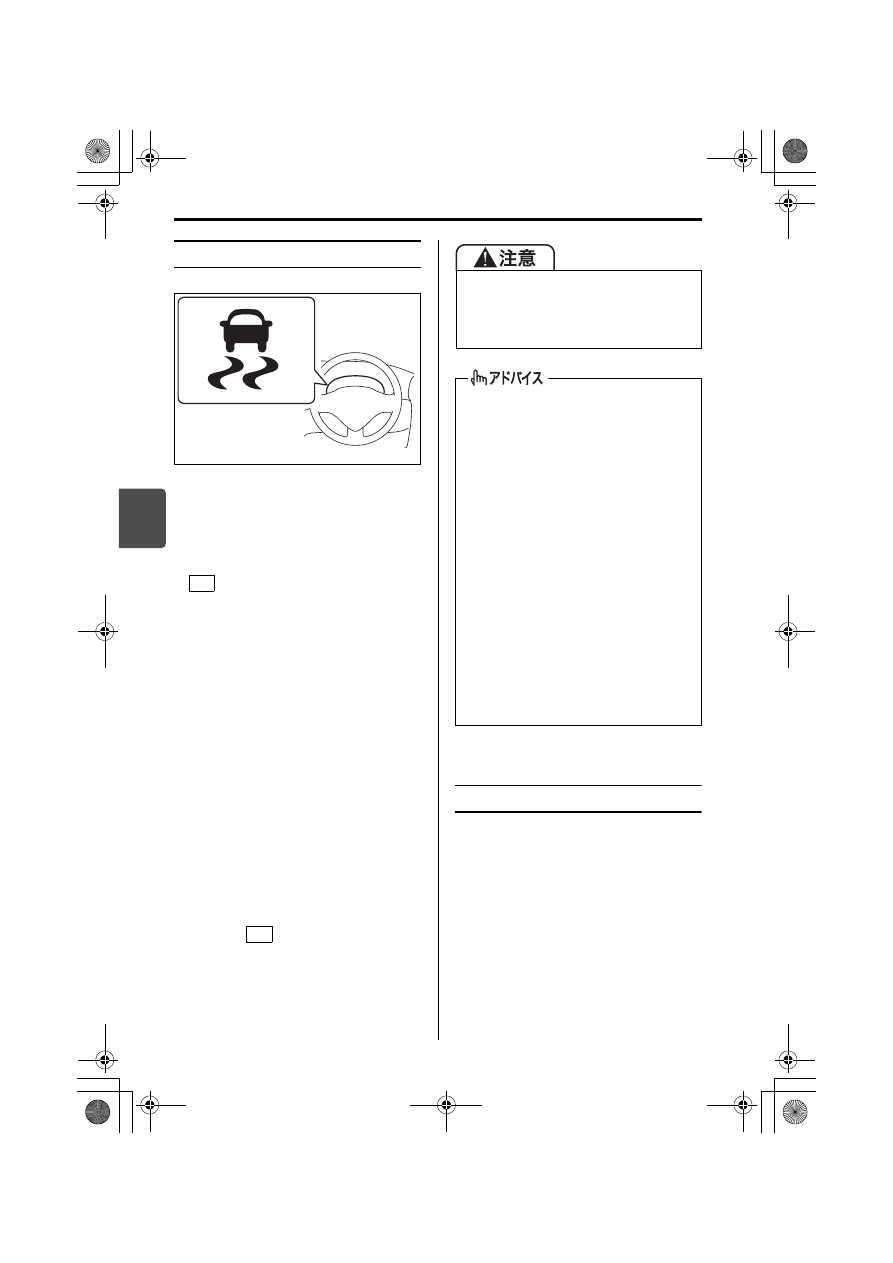

運転するときは/横滑り防止装置装備車

4-26

横滑り防止装置作動表示灯

65P40080

メーターパネル内にあります。
→ 1-10ページ(警告灯・表示灯)

横滑り防止装置等の電子制御システム
に異常があると、エンジンスイッチが

  のときに点灯します。点灯中は

次のようになりますので、スズキサー
ビス工場で点検を受けてください。
・次の機能が作動しません。

・横滑り防止装置
・トラクションコントロール

・ABSは作動します。
・ブレーキアシストは、故障状況に

よっては作動しない場合がありま
す。

次のような状況になると、0.2秒間隔で
小刻みに点滅します。
・急ハンドル時や旋回時に横滑り防止

装置が作動している

・発進時や加速時にトラクションコン

トロールが作動している

システムが正常な場合はエンジンス
イッチを

 にしたときに、約2秒間

点灯したあと消灯します。

横滑り防止装置OFFスイッチ

次のようなときは、メーター内の横滑
り防止装置OFF表示灯が点灯するまで
横滑り防止装置OFFスイッチを押し続
けてください。横滑り防止装置および
トラクションコントロールが作動しな
くなります。
・スタックからの脱出などの場合。ト

ラクションコントロールが脱出に適
さないときがあります。

ON

ON

小刻みに点滅したときは、滑りやすい
路面で、車がスタックまたは横滑りし
やすい状態になっています。とくに慎
重に運転してください。

点灯中は横滑り防止装置およびトラ
クションコントロールは作動しませ
んが、ABS は使用することができま
す。

駆動力補助のため、4WD の切替え操
作をして駆動状態を〔4WD-L〕にす
ると、メーター内の横滑り防止装置
OFF表示灯が点灯し、横滑り防止装置
およびトラクションコントロールの
エンジン出力制御が作動しなくなり
ます。ただし、ABSおよびブレーキト
ラクションコントロールは作動しま
す。発進時や加速時にブレーキトラク
ションコントロールが作動すると、
メーター内の横滑り防止装置表示灯
が小刻みに点滅します。
→ 4-16ページ

(2WD

4WDの切替え操作)

000- 取扱説明書 .book  26 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

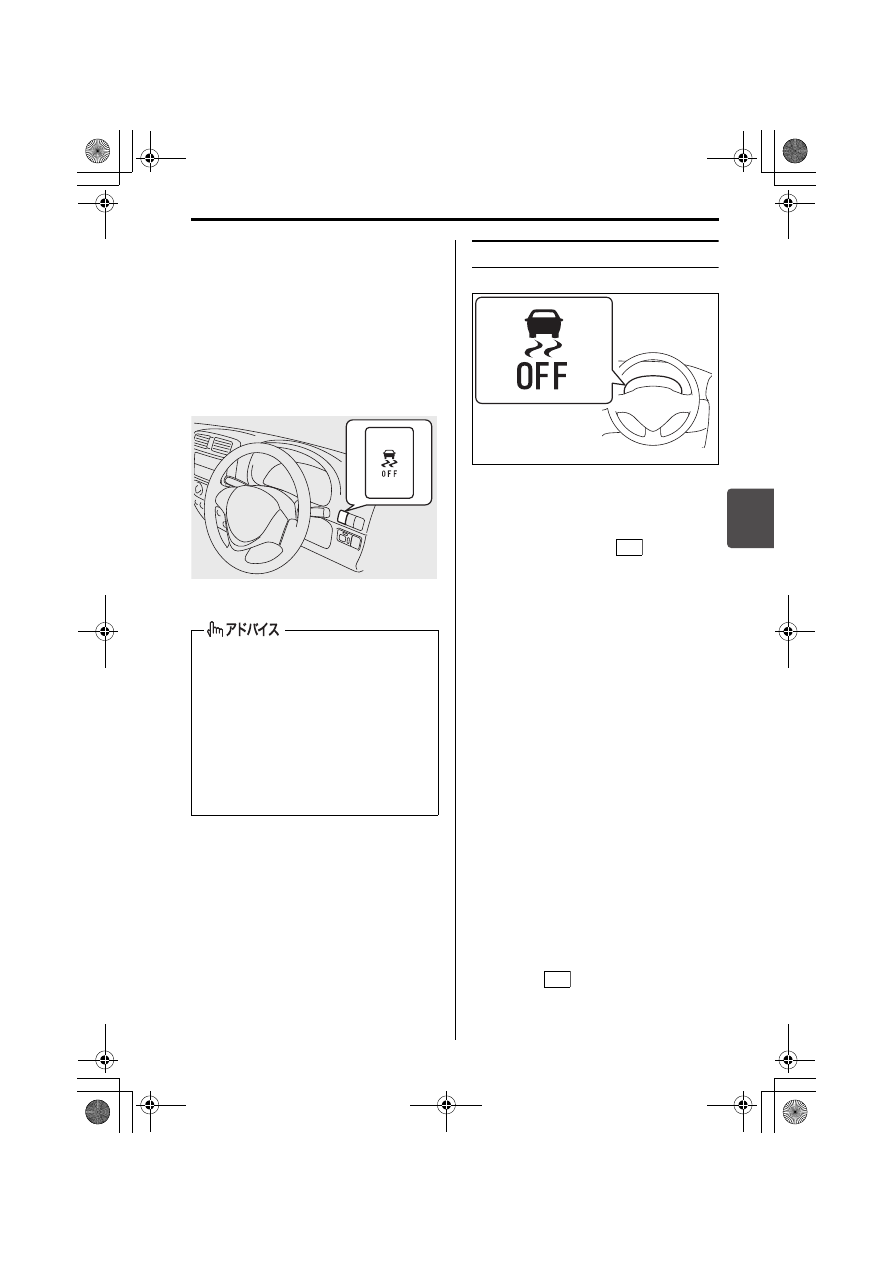

運転するときは/横滑り防止装置装備車

4-27

4

次のような操作または状況になると、
横滑り防止装置OFF表示灯が消灯し、
横滑り防止装置およびトラクションコ
ントロールが作動可能な状態にもどり
ます。
・もう一度横滑り防止装置OFFスイッ

チを押す

・車速が約30 km/hを超えたとき
・一度エンジンを止め、再始動する

76J40400

横滑り防止装置OFF表示灯

65P40100

メーターパネル内にあります。
→ 1-10ページ(警告灯・表示灯)

エンジンスイッチが

  のときに、

次のような操作または状況になると点
灯します。
・横滑り防止装置OFFスイッチを長押

ししたとき。横滑り防止装置および
トラクションコントロールが作動し
なくなります。

・ブレーキ装置が過熱している状態

で、タイヤがスリップしたとき。ブ
レーキ装置保護のため、トラクショ
ンコントロールのブレーキ制御が作
動しません。しばらくして装置の温
度が下がると、表示灯が消灯してブ
レーキ制御が作動可能な状態にもど
ります。

・駆動力補助のため、4WD の切替え

操作をして、駆動状態を〔4WD-L〕
にしたとき。横滑り防止装置および
トラクションコントロールのエンジ
ン出力制御が作動しなくなります。
ただし、ABSおよびブレーキトラク
ションコントロールは作動します。

システムが正常な場合はエンジンス
イッチを

 にしたときに、約2秒間

点灯したあと消灯します。

安全のため、横滑り防止装置 OFF ス
イッチを操作しても、ABS およびブ
レーキアシストは作動停止の状態に
なりません。

車速が 30  km/h を超えると横滑り防
止 装 置 お よ び ト ラ ク シ ョ ン コ ン ト
ロールは作動可能な状態に自動復帰
するため、スイッチを操作しても一
時的な停止しかできません。

ON

ON

000- 取扱説明書 .book  27 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

4-28

000- 取扱説明書 .book  28 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い

5-1

5. 装備の取扱い

● エアコン、ヒーター

吹出し口 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

5-2

マニュアルエアコン ・・・・・・・・・・・・・・・・・・・・・・・・・

5-3

エアコンの上手な使いかた ・・・・・・・・・・・・・・・・・・・

5-6

● オーディオ

オーディオ機能について ・・・・・・・・・・・・・・・・・・・・・

5-7

ステアリングオーディオスイッチ ・・・・・・・・・・・・・

5-7

アンテナ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

5-8

● その他の装備

燃料給油口 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・

5-9

ボンネット ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-10
サンバイザー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-12
室内灯 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-13
インパネトレー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-14
キー付グローブボックス ・・・・・・・・・・・・・・・・・・・・・ 5-14
インパネポケット ・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-15
シガーライター ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-15
灰皿 ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-16
フットレスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-16
フロアコンソールトレー ・・・・・・・・・・・・・・・・・・・・・ 5-17
センターコンソールボックス

(ドリンクホルダー兼用) ・・・・・・・・・・・・・・・・・ 5-17

シートアンダートレー ・・・・・・・・・・・・・・・・・・・・・・・ 5-18
センターコンソールトレー ・・・・・・・・・・・・・・・・・・・ 5-18
フロアコンソールボックス

(ドリンクホルダー兼用) ・・・・・・・・・・・・・・・・・ 5-19

リヤクォータートレー

(ドリンクホルダー付) ・・・・・・・・・・・・・・・・・・・ 5-19

荷室サイドボックス ・・・・・・・・・・・・・・・・・・・・・・・・・ 5-20

000- 取扱説明書 .book  1 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/エアコン、ヒーター

5-2

76J50011

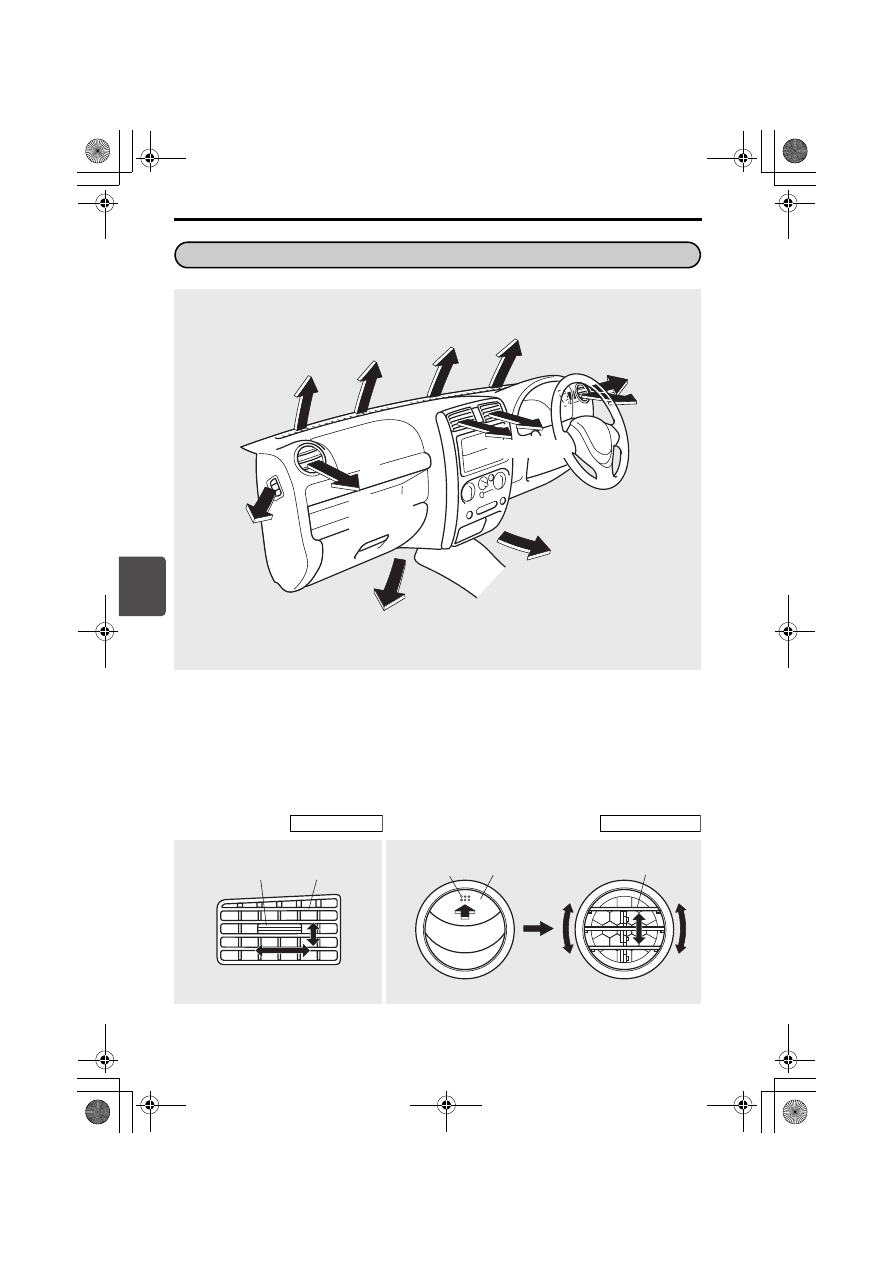

中央吹出し口は、ルーバーを上下に、またはノブを左右に動かすと、風の向きが調節
できます。

サイド吹出し口は、凹部を押して開いたルーバーを上下または回転させると、風の向
きが調節できます。

サイド吹出し口は、開閉ができます。

76J50020

エアコン、ヒーター

吹出し口

ʑʟʷʃʉ˂

ɿɮʓ
֌ҋȪՠ

ᠴЫ֌ҋȪՠ

ɿɮʓ
ʑʩʃʉ˂

ᠴЫ֌ҋȪՠ

ɿɮʓ
֌ҋȪՠ

ɿɮʓ
ʑʩʃʉ˂

˹܄֌ҋȪՠ

中央吹出し口

サイド吹出し口

ʘʠ

ʵ˂ʚ˂

Ҋ᥂

ʵ˂ʚ˂

ʵ˂ʚ˂

000- 取扱説明書 .book  2 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/エアコン、ヒーター

5-3

76J50031

エアコンやヒーターからの温風に長時間さらされると、低温やけどのおそれがあり
ます。とくに、お子さま、お年寄り、皮膚の弱い方が乗車される場合や、同乗者が
仮眠される場合には、足元の吹出し口からの温風に長時間さらされないように注意
してください。

運転席や助手席のドアガラスがくもったときは、ドアガラスに風が直接あたるよう
にサイド吹出し口を調節すると、より早くくもりが取れます。

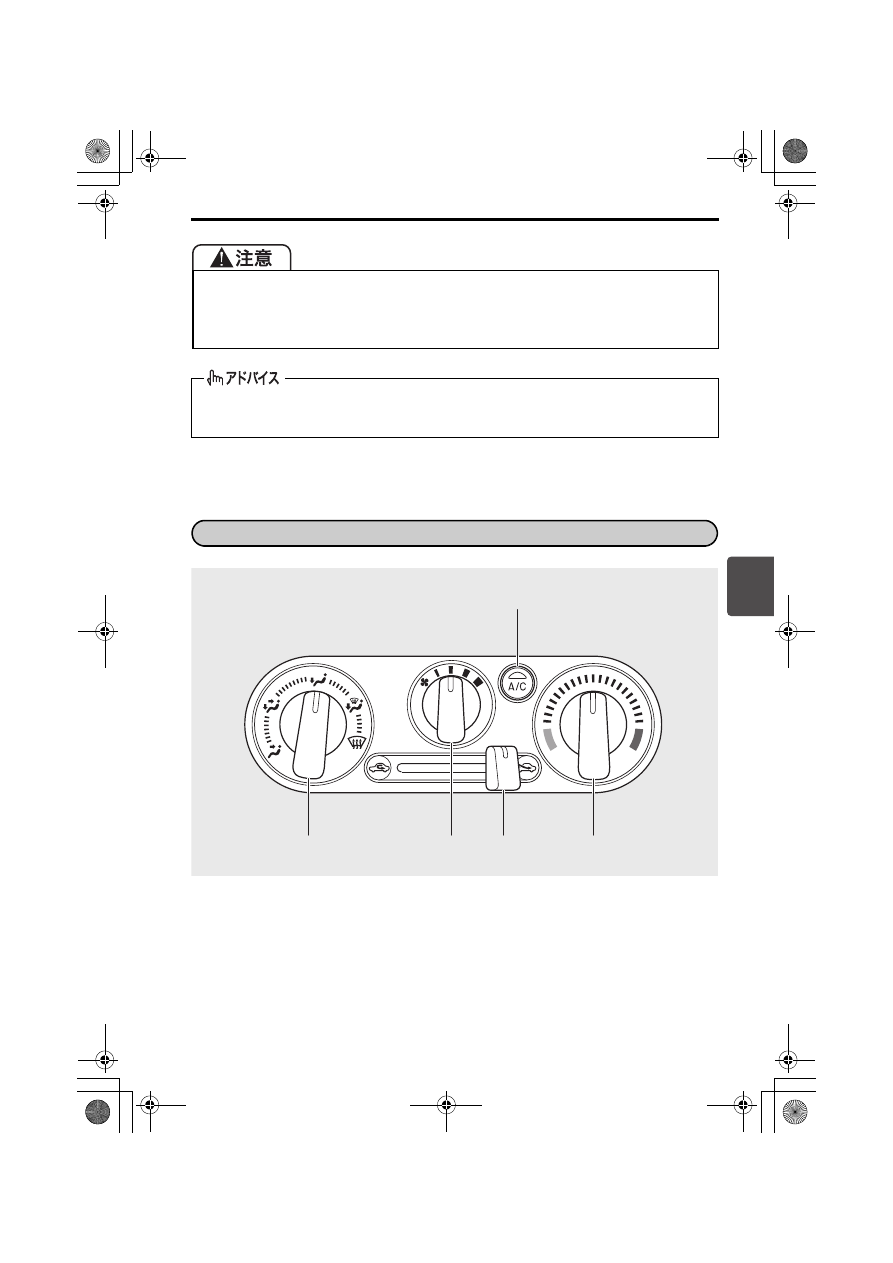

(1) 吹出し口切替えダイヤル

(2) 内外気切替えレバー

(3) 温度調節ダイヤル

(4) ファン(風量)調節ダイヤル

(5) エアコンスイッチ

マニュアルエアコン

(5)

(4)

(2)

(1)

(3)

5.fm  3 ページ  2015年8月27日 木曜日 午前9時37分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     7      8      9      10     ..
