Suzuki Jimny (2014 year). Instruction japanese - part 7





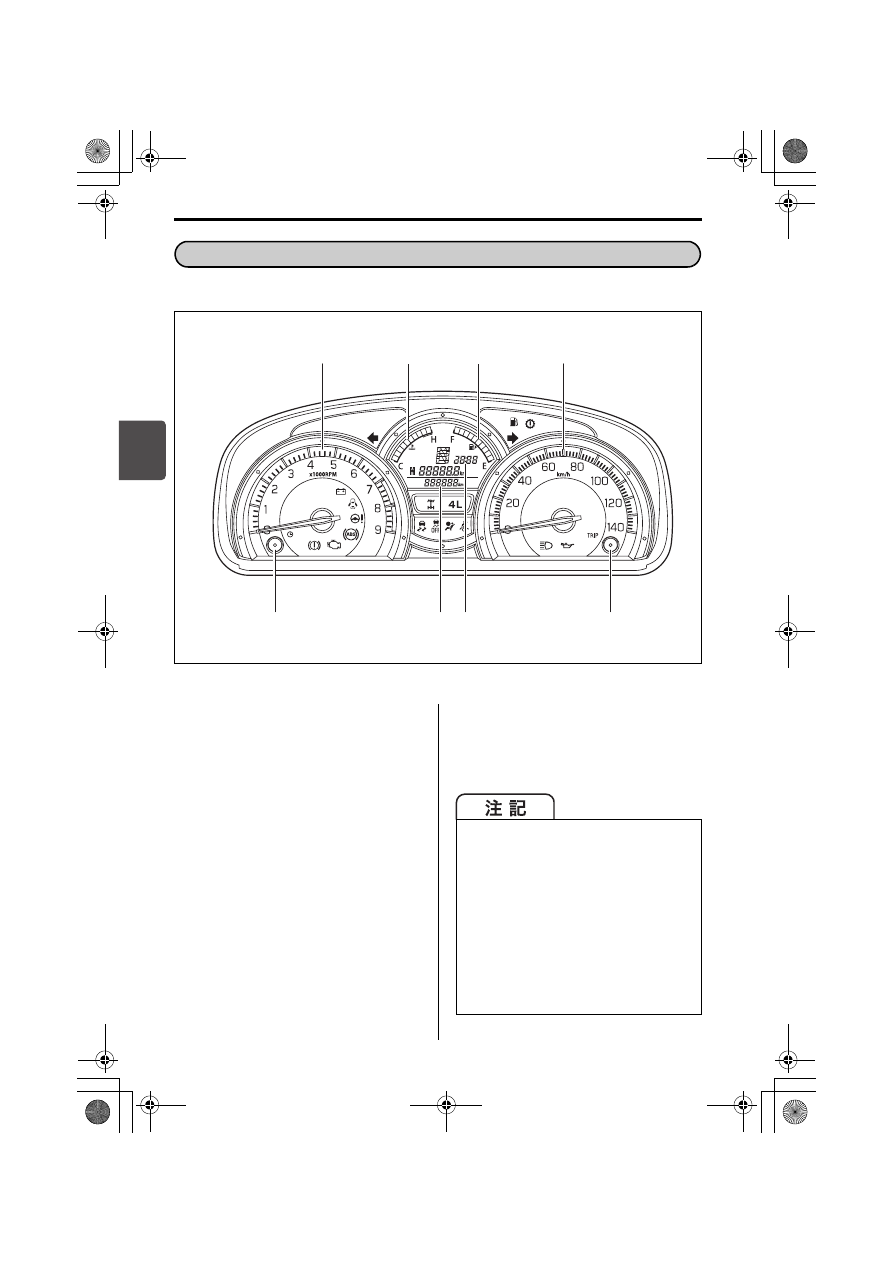

運転する前に/メーター

3-44

3

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

76J40011

(1)スピードメーター(速度計)
(2)タコメーター(エンジン回転計)
(3)燃料計
(4)水温計
(5)オ ド メ ー タ ー / ト リ ッ プ メ ー

ター

(6)時計
(7)時刻あわせノブ
(8)表示切替えノブ

(1)スピードメーター(速度計)

走行速度がkm/hで示されます。

(2)タコメーター

(エンジン回転計)

1分間あたりのエンジン回転速度(回転
数)が示されます。

メーター

メーターの見かた

(7)

(5) (6)

(8)

(2)

(4)

(3)

(1)

エンジン保護のため、指針がレッド
ゾーン(※)に入らないように運転
してください。
※エンジンの許容回転を超えている

ことを示す赤色表示範囲

シフトダウンすると、エンジン回転
が上がります。とくに注意してくだ
さい。
→ 4-7ページ

(シフトダウンの上限速度)

000- 取扱説明書 .book  44 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-45

3

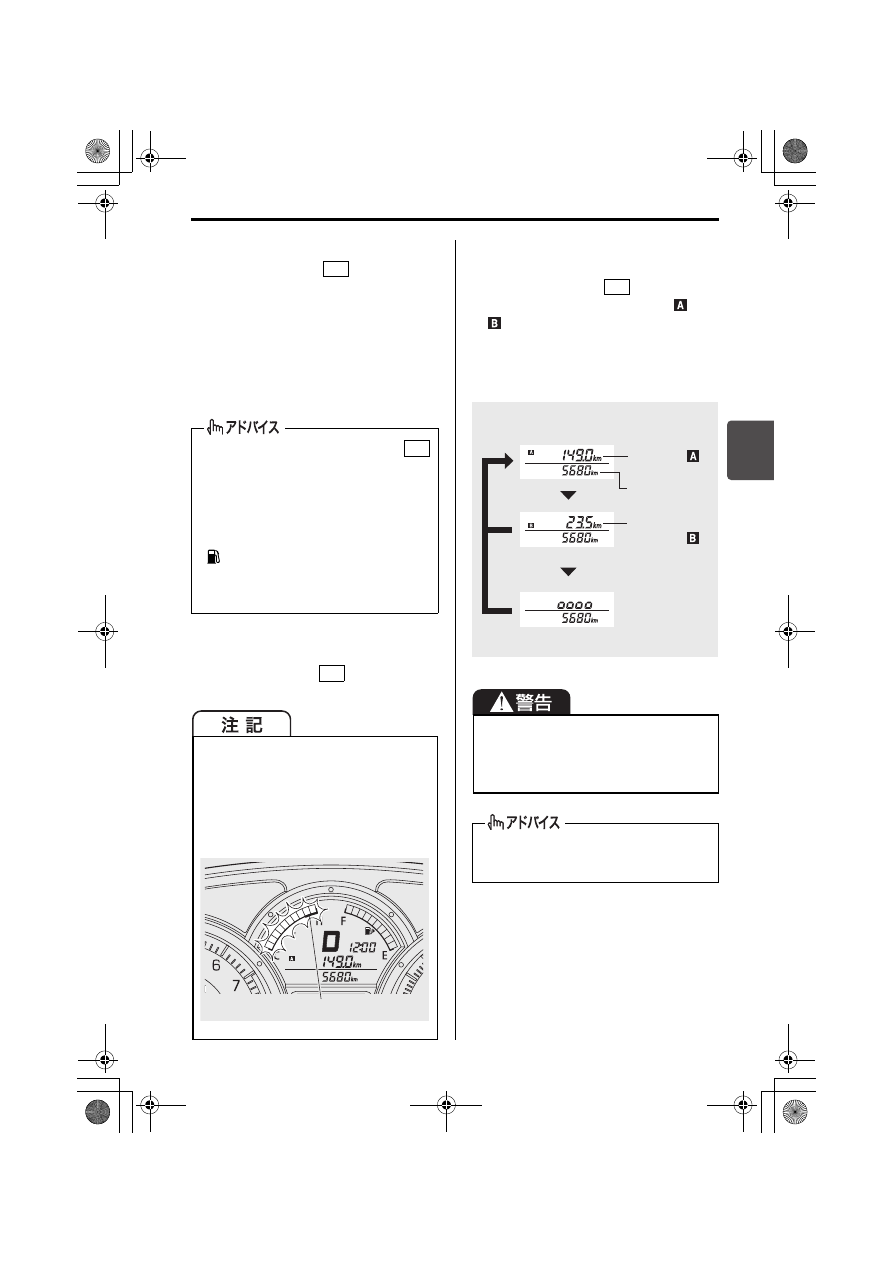

(3)燃料計

エンジンスイッチが

 のとき、燃料

残量の目安が表示されます。

燃料残量警告灯が点灯したときは、す
みやかに給油してください。また、燃
料計の目盛り(一つ)が点滅したとき
は、燃料がほとんどないことをお知ら
せしています。
→ 3-49ページ(燃料残量警告灯)

(4)水温計

エンジンスイッチが

 のとき、エンジ

ン冷却水の温度の目安が表示されます。

(5)オドメーター/トリップメー

ター

エンジンスイッチを

 にすると、オ

ドメーターとトリップメーター

また

が表示されます。

メーター内の表示切替えノブを短押しす
ると、次の図のように表示が切り替わり
ます。

76J40021

給油後は、エンジンスイッチを
にしてから表示が正しい量を示すま
でに、少し時間がかかります。

坂道やカーブなどでは、タンク内の
燃料が移動するため、表示が変わる
ことがあります。

 の右にある  印は、給油口(フュー

エルリッド)が運転席側の車両後方に
あることを示します。

オーバーヒート範囲(1)になると目盛
り全体が点滅します。点滅したときは、
オーバーヒートのおそれがあります。た
だちに安全な場所に停車してください。
→ 7-26ページ

(オーバーヒートしたときは)

76J30780

ON

ON

ON

(1)

走行中は、表示の切替え操作をしない
でください。操作に気を取られて、思
わぬ事故につながるおそれがありま
す。

表示は、ノブを離したときに切り替わ
ります。

ON

ʢʍʓʳɮʒɗ
᡾ࢥཌྷȟཟཌྷȪ
ȹȗɞȻȠ

َɁϏɂ᚜ᇉ΍ȺȬ

ྃ஥ɽʽʒʷ˂ʵ᚜ᇉ

ɴʓ
ʫ˂ʉ˂

ʒʴʍʡ
ʫ˂ʉ˂

ʒʴʍʡ
ʫ˂ʉ˂

000- 取扱説明書 .book  45 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-46

3

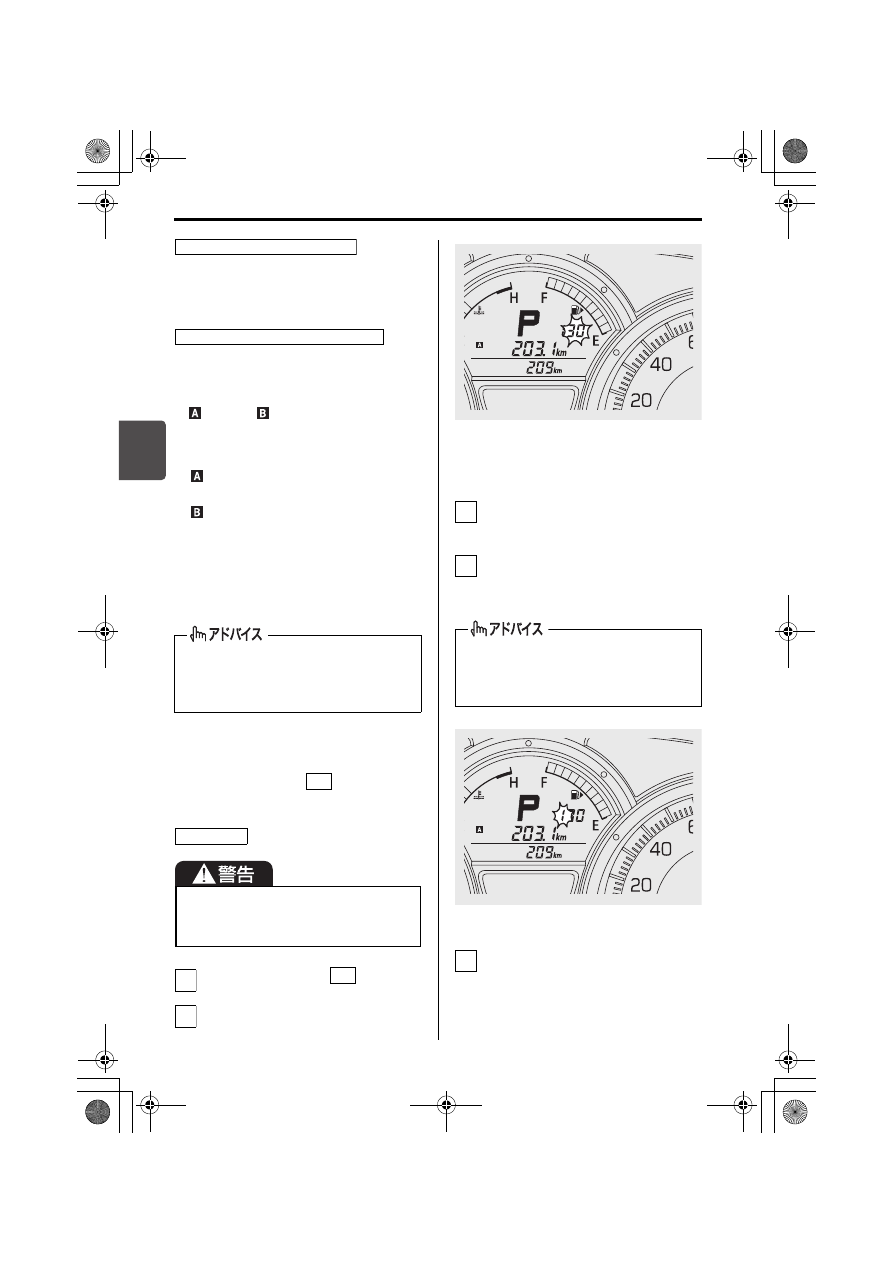

新車時(またはメーター交換時)からの
走行距離の累計が km 単位で表示されま
す。(リセットはできません)

リセット後の走行距離が km 単位で表示
されます。(次にリセットするまで距離
計測は継続されます)

 および

 の2種類の走行距離を同

時に計測できます。

<使いかたの例>

:出発時にリセットして、出発後

の距離を計測

:給油時にリセットして、給油後

の距離を計測

リセットするときは、表示が「0.0」
になるまで表示切替えノブを長押しし
ます。

(6)時計

エンジンスイッチを

 にすると、表

示されます。

エンジンスイッチを

 にします。

時刻あわせノブを長押しすると「分」
が点滅します。

76J30790

上図のメーターは代表例です。お車の
タイプにより異なります。

時刻あわせノブを押して「分」をあ
わせます。

時刻あわせノブを離してから約 5 秒
後に、「時」が点滅します。同じ手
順で「時」をあわせます。

76J30800

時刻あわせノブを離してから約 5 秒
後に、時刻が点灯に変わり、確定し
ます。

トリップメーターの最大値は 9999.9
で、そのあと 0.0 にもどります。(距
離計測は継続されます)

走行中は、時刻あわせをしないでくだ
さい。操作に気を取られて、思わぬ事
故につながるおそれがあります。

オドメーター(積算距離計)

トリップメーター(区間距離計)

ON

時刻あわせ

1

ON

2

値をあわせるとき、時刻あわせノブを
短押しすると値が1ずつ進み、長押し
すると早送りされます。

3

4

5

000- 取扱説明書 .book  46 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-47

3

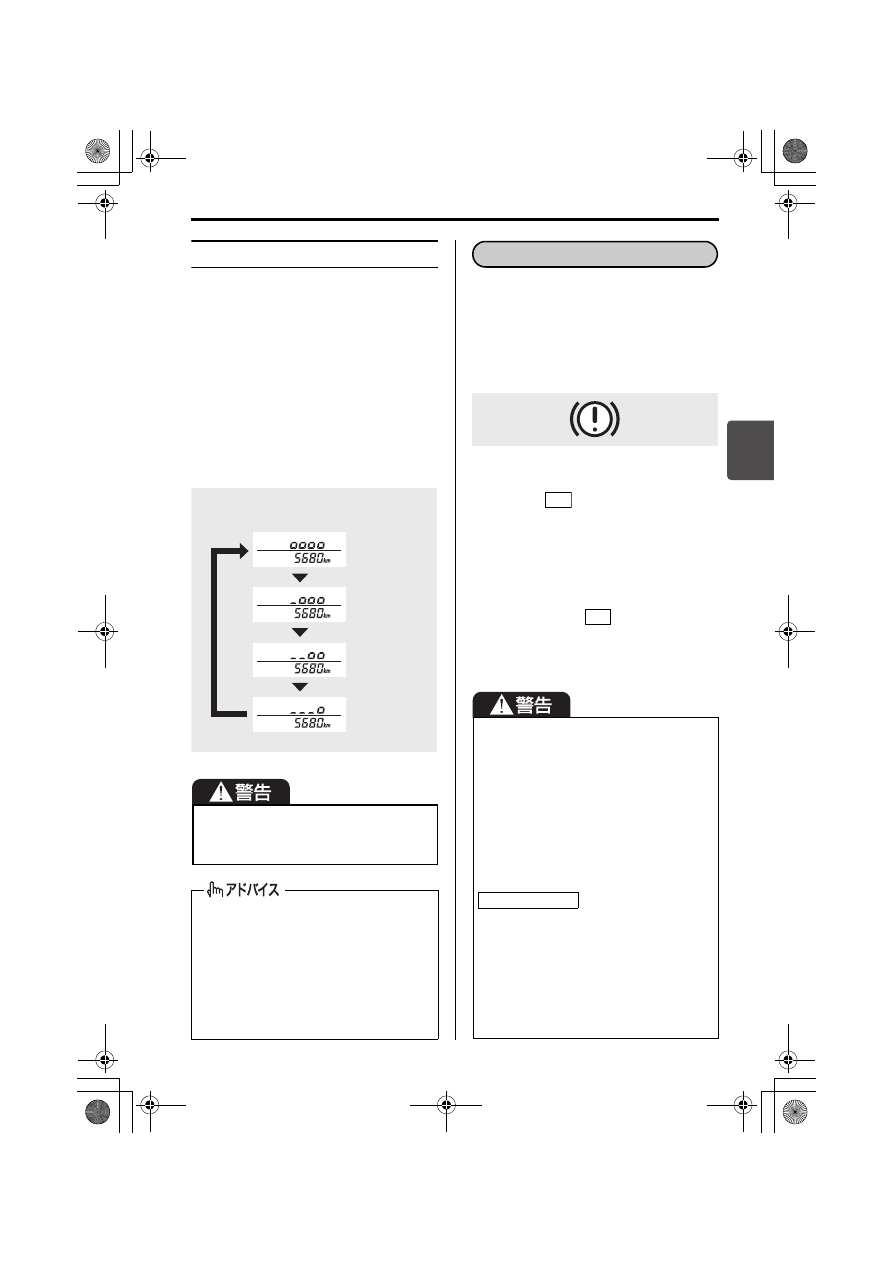

メーターの照明

ヘッドライトや車幅灯が点灯している
間、点灯します。

■ メーターの明るさ調節

4段階に調節できます。

ヘッドライトや車幅灯を点灯し、照明
コントロール表示(3-45ページ参照)
にしたうえで、表示切替えノブを長押
しします。明るさが 1 段階ずつ変化し
ます。

76J40051

次に示す警告灯・表示灯のメーター内の
位置については、1-10 ページをご覧く
ださい。

(1)ブレーキ警告灯

67H30410

次のような状況になると、エンジンス
イッチが

 のときに点灯します。

・ブレーキ液が不足している
・パーキングブレーキをかけている
・ブレーキシステムに異常がある

システムが正常で、パーキングブレー
キを完全に解除しているときは、エン
ジンスイッチを

 にすると約2秒間

点灯したあと消灯します。

走行中に一時的に点灯しても、そのあ
と消灯し再点灯しなければ正常です。

走行中は明るさ調節をしないでくださ
い。操作に気を取られて、思わぬ事故
につながるおそれがあります。

調節中に、表示切替えノブを短押しす
るか5秒以上押さないでいると、オド
メーター /トリップメーターの表示に
切り替わります。

バッテリーを外すと記憶が消去され、
初期状態にもどりますので、明るさ調
節をやり直す必要があります。

௠ȗ

஥ɞȗ

ᴥқఙ࿡ৰᴦ

َɁϏɂ᚜ᇉ΍ȺȬ

次のようなときはただちに安全な場
所に停車し、スズキ販売店またはス
ズキ代理店にご連絡ください。
・ブ レ ー キ 警 告 灯 が パ ー キ ン グ ブ

レーキを完全に解除しても消灯し
ないときや、走行中に点灯したと
き。ブレーキの効きが悪くなってい
ることがあります。ブレーキペダ
ルを強く踏んで停車してください。

・ブレーキ警告灯が ABS 警告灯と同

時に点灯したままのとき。ブレー
キペダルを強く踏むと車両が不安
定になるおそれがあります。ハン
ドルをしっかり握り、ブレーキペ
ダルを慎重に踏んで徐々にスピー
ドを落とし、停車してください。

警告灯・表示灯の見かた

ON

ON

ジムニーシエラ

000- 取扱説明書 .book  47 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-48

3

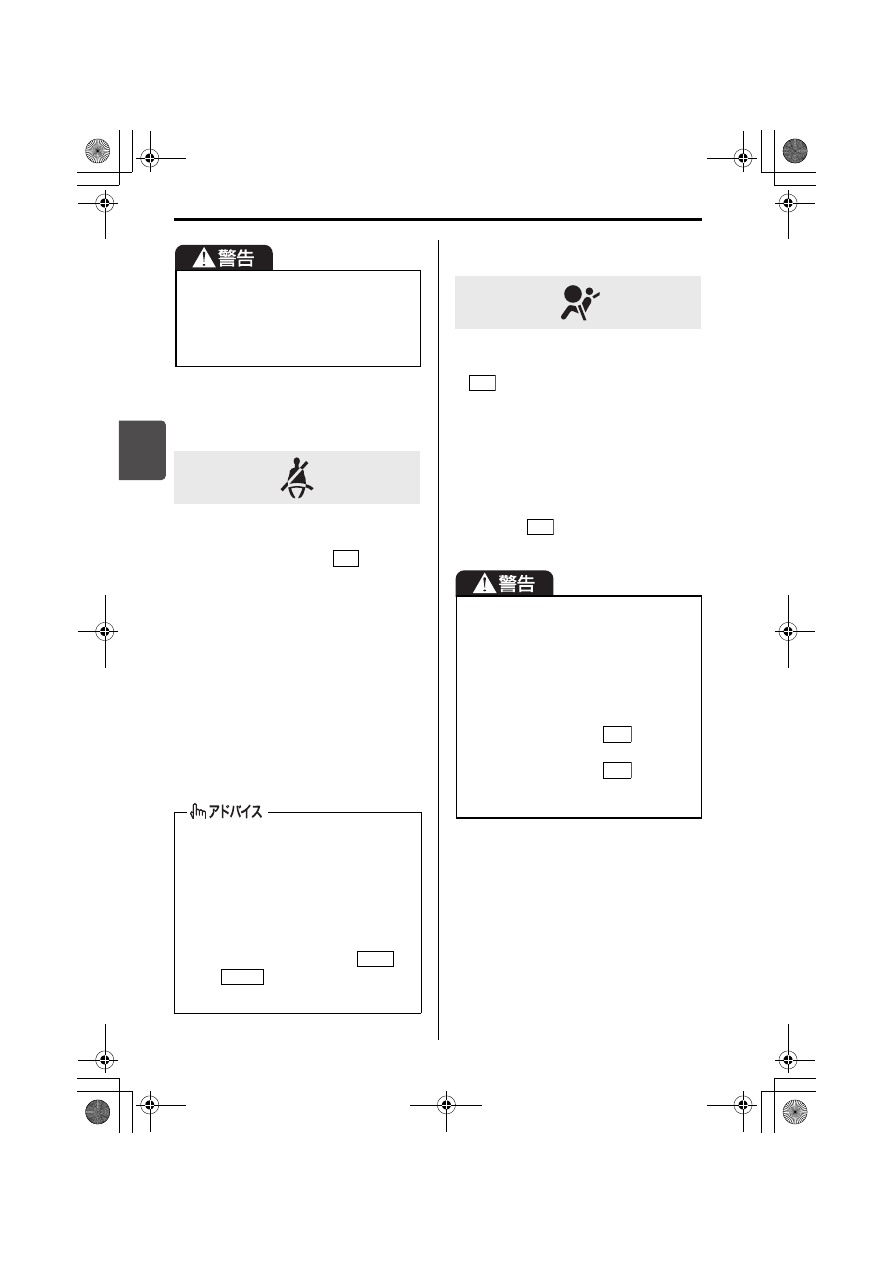

(2)シートベルト警告灯

67H30420

運転者がシートベルトを着用していない
と、エンジンスイッチが

 のときに

点灯します。
また、エンジンをかけて走行を開始して
から、最初に車速が約 15 km/h 以上に
なったときに運転者がシートベルトを着
用していない場合、シートベルト警告ブ
ザーが断続的に鳴るとともに、警告灯が
点灯から点滅に切り替わります。

運転者がシートベルトを着用しても、
点灯または点滅したままのときは、シ
ステムの異常が考えられます。スズキ
サービス工場で点検を受けてくださ
い。

(3)SRSエアバッグ警告灯

67H30180

次のような場合、エンジンスイッチを

 にしたときに点灯します。

・SRS エアバッグ、シートベルトプリ

テンショナーが作動

・SRS エアバッグ、シートベルトプリ

テンショナーの電子制御システムに
異常がある

システムが正常な場合はエンジンス
イッチを

 にしたときに、約6秒間

点滅したあと消灯します。

パーキングブレーキの解除忘れにご
注意ください。パーキングブレーキ
をかけたまま走行すると、ブレーキ
装置が過熱して、ブレーキが効かな
くなるおそれがあります。

運転者がシートベルトを着用すると
消灯します。また、警告ブザーが鳴っ
ているときは、ブザーも止まります。

警告ブザーは運転者がシートベルト
を着用しなくても、約 95 秒間鳴り続
けたあとに止まります。ただし、警
告灯は点滅から点灯に切り替わった
まま、エンジンスイッチを

 ま

たは

  にするまで消灯しませ

ん。

ON

ACC

LOCK

次のような場合、ただちに使用を止
め、スズキ販売店またはスズキ代理店
にご連絡ください。万一、衝突したと
き SRS エアバッグまたはシートベル
トプリテンショナーが正常に作動せ
ず、重大な傷害を受けるおそれがあり
ます。

エンジンスイッチを

  にしても

点滅しない

エンジンスイッチを

  にしたあ

と、約6秒間たっても消灯しない

運転中に点灯

ON

ON

ON

ON

000- 取扱説明書 .book  48 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-49

3

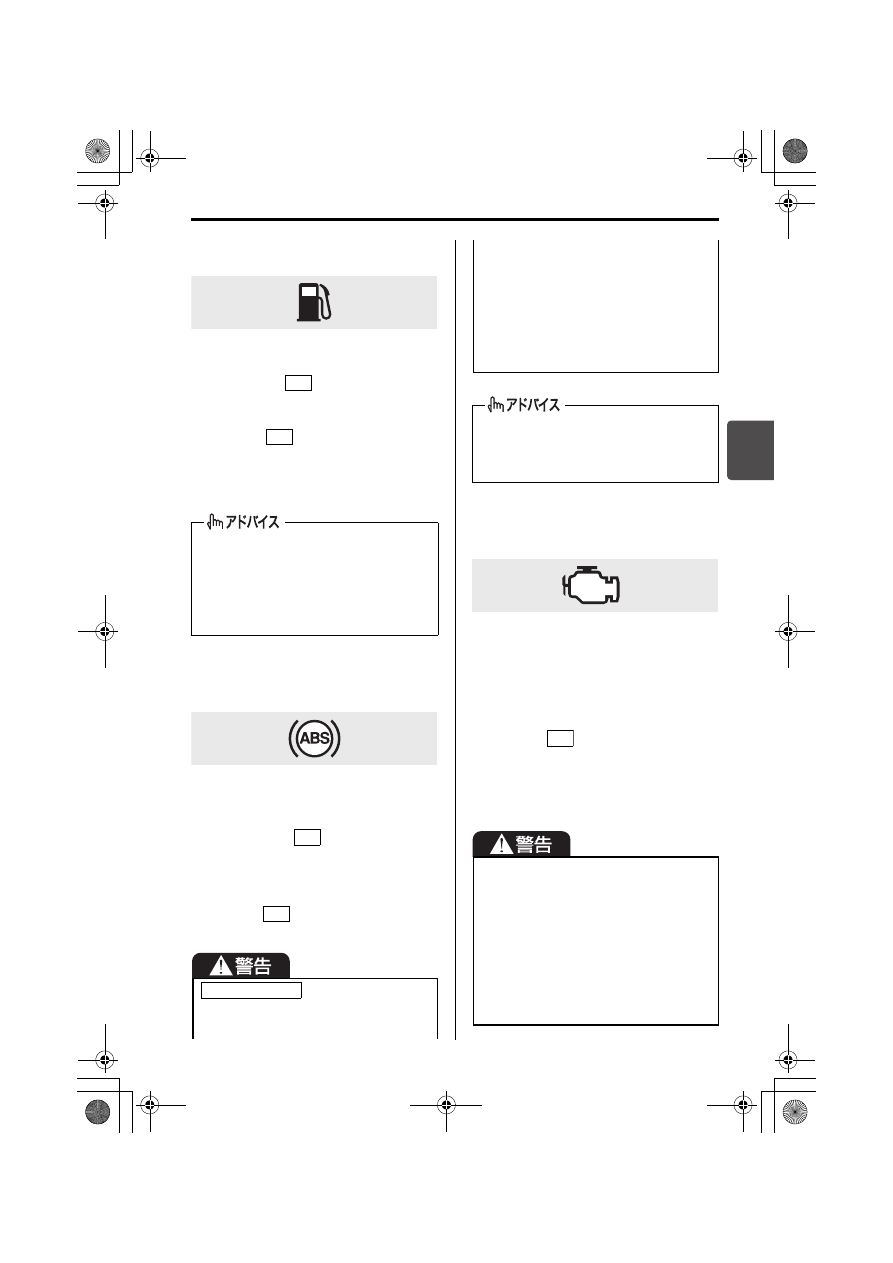

(4)燃料残量警告灯

67H30440

燃料の残量が少なくなると、エンジン
スイッチが

  のときに点灯しま

す。すみやかに給油してください。

システムに異常があると、エンジンス
イッチが

 のときに点滅します。

スズキサービス工場で点検を受けてく
ださい。
→ 3-45ページ(燃料計)

(5)ABS警告灯

67H30450

ABS(アンチロックブレーキシステム)の
電子制御システムに異常があると、エン
ジンスイッチが

 のときに点灯しま

す。点灯中は ABS が作動しません。スズ
キサービス工場で点検を受けてください。

システムが正常な場合は、エンジンス
イッチを

 にしたときに約2秒間点

灯したあと消灯します。

(6)エンジン警告灯

67H30470

エンジンの電子制御システムに異常が
あると、エンジン回転中に点灯します。

エンジンの失火を検知すると、エンジ
ン回転中に点灯または点滅します。

システムが正常な場合はエンジンス
イッチを

 にしたときに点灯し、

エンジンがかかると消灯します。

エンジン回転中に点灯・点滅したとき
は、スズキサービス工場で点検を受け
てください。

坂道やカーブなどではタンク内の燃
料が移動するため、早めに点灯する
ことがあります。

走りかたによって、点灯・消灯が繰
り返されることがあります。

ABS 警告灯がブレーキ警告灯と同時
に点灯したままのときは、ただちに

ON

ON

ON

ON

ジムニーシエラ

安全な場所に停車し、スズキ販売店
またはスズキ代理店にご連絡くださ
い。ブレーキペダルを強く踏むと車
両が不安定になるおそれがあります。
ハンドルをしっかり握り、ブレーキ
ペダルを慎重に踏んで徐々にスピー
ドを落とし、停車してください。

点灯中はABSは作動しませんが、通常
のブレーキとして使用することができ
ます。

点滅したときは、すみやかに停車しエ
ンジンを止めてください。触媒装置が
溶損するおそれがありますので、次の
ことに注意してください。

枯れ草などの燃えやすいものがない
安全な場所に停車する

やむをえず走行する場合はアクセル
ペダルを大きく踏み込む走行をしな
いで、低速で走行する

ON

000- 取扱説明書 .book  49 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-50

3

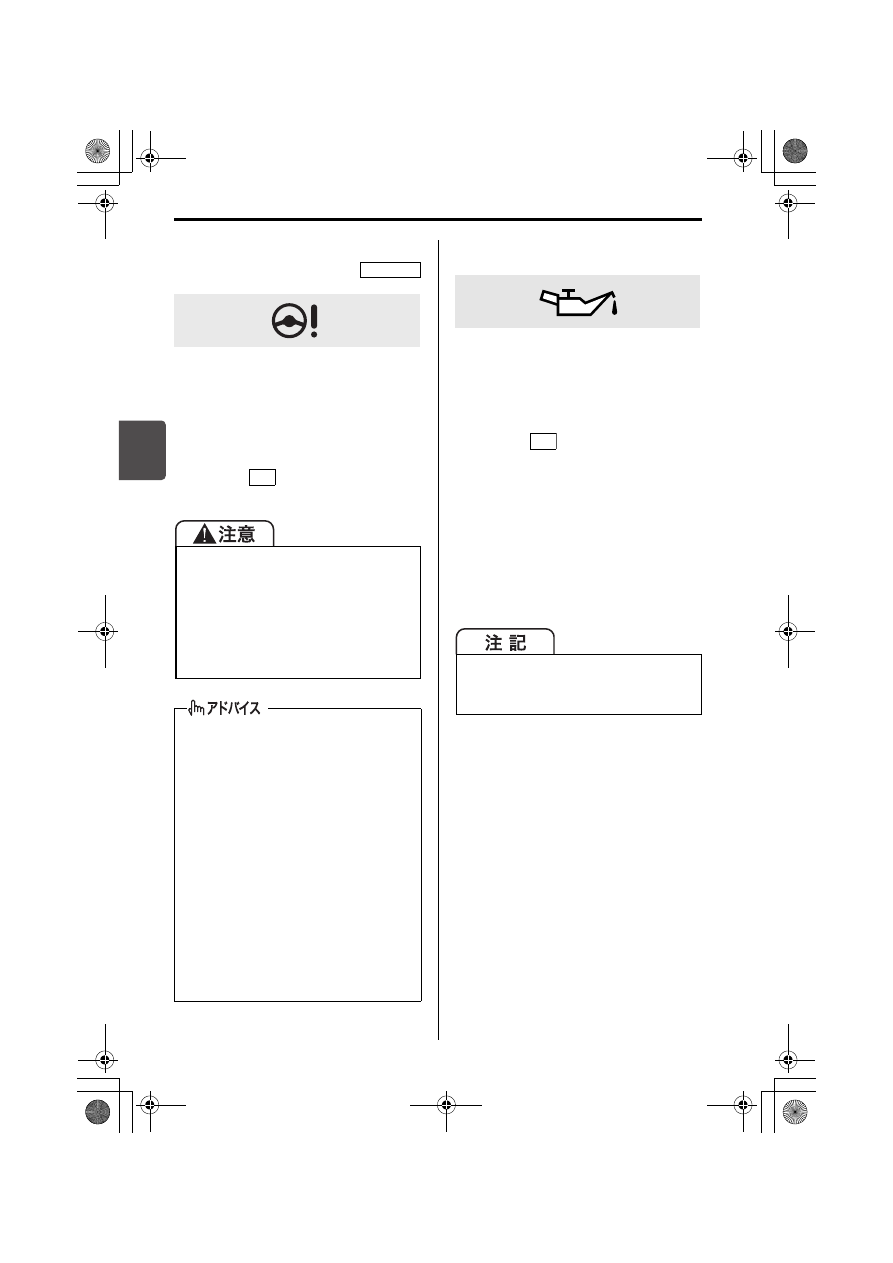

(7)パワーステアリング警告灯

67H30480

電動パワーステアリングシステムに異常
があると、エンジン回転中に点灯しま
す。スズキサービス工場で点検を受けて
ください。

システムが正常な場合は、エンジンス
イッチを

 にしたときに点灯し、

エンジンがかかると消灯します。

(8)油圧警告灯

68H31180

エンジン回転中に、エンジンの内部を潤
滑するエンジンオイルの圧力が低下する
と点灯します。

システムが正常な場合は、エンジンス
イッチを

 にしたときに点灯し、

エンジンがかかると消灯します。

エンジンオイルの量は、オイルレベル
ゲージで点検してください。点検方法
は、「メンテナンスノート」を参照し
てください。

エンジン回転中に点灯したときは、た
だちに安全な場所に停車し、エンジン
を止めてスズキ販売店またはスズキ代
理店にご連絡ください。

電動パワーステアリングシステムに異
常があると、電動パワーステアリング
システムの機能が停止し、ハンドル操
作が重くなります。通常より大きな力
で操作することは可能ですが、すみや
かにスズキサービス工場で点検を受け
てください。

駐車するときや停車中に、ハンドル操
作を繰り返したり、ハンドルをいっぱ
いにまわした状態で長く保持したり
すると、ハンドル操作が徐々に重くな
ることがあります。これはシステムの
過熱防止のための保護機能であり異
常ではありません。しばらくハンドル
操作を控えるとシステムの温度が下
がり操作力はもとにもどりますが、こ
のようなハンドル操作を繰り返すと
故障の原因となります。

すばやいハンドル操作を行なうと、ハ
ンドル付近から擦れるような音が聞
こえることがありますが、異常ではあ
りません。

ジムニー

ON

点灯したまま走行を続けないでくださ
い。エンジンが破損するおそれがあり
ます。

ON

000- 取扱説明書 .book  50 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-51

3

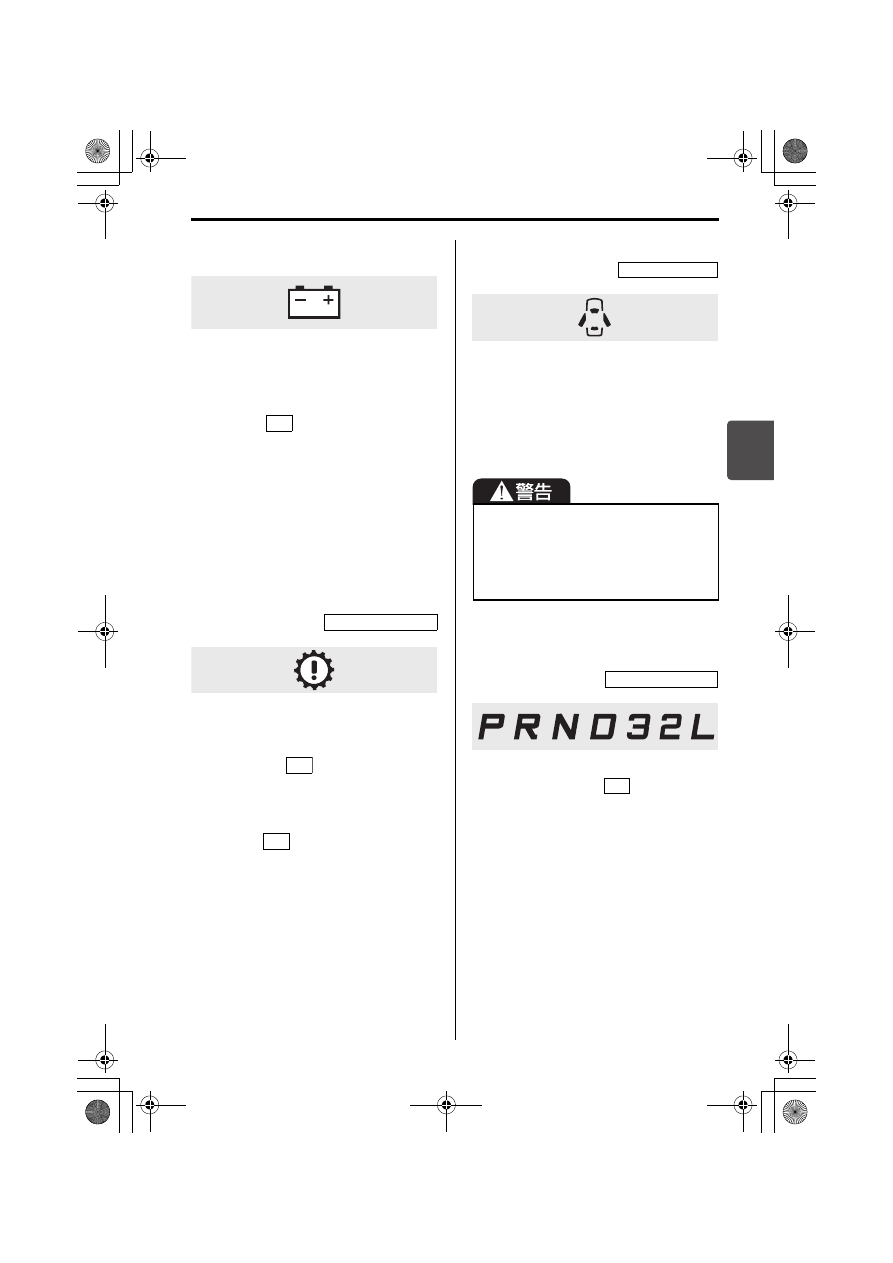

(9) 充電警告灯

67H30490

充電系統に異常があると、エンジン回転
中に点灯します。

システムが正常な場合は、エンジンス
イッチを

 にしたときに点灯し、

エンジンがかかると消灯します。

エンジン回転中に点灯したときは、ベ
ルト切れなどが考えられます。ただち
に安全な場所に停車し、バッテリー保
護のためエンジンを止めて、スズキ販
売店またはスズキ代理店にご連絡くだ
さい。

(10)トランスミッション警告灯

76J30680

AT(オートマチックトランスミッショ
ン)のシステムに異常があると、エンジ
ンスイッチが

  のときに点灯しま

す。スズキサービス工場で点検を受けて
ください。

システムが正常な場合は、エンジンス
イッチを

 にしたときに約2秒間点

灯したあと消灯します。

(11)半ドア警告灯

76J30690

いずれかのドアが完全に閉まっていない
と点灯します。

点灯したままにしていると、走行する
ごとに警告ブザーが“ポーン”と1回
鳴ります。

(12)セレクトレバー位置表示

76J40081

エンジンスイッチが

 のときに、セ

レクトレバーの位置を示します。
→ 4-8 ページ(セレクトレバーの各位

置のはたらき)

ON

オートマチック車

ON

ON

警告灯が点灯したまま走行しないでく
ださい。ドアが完全に閉まっていない
半ドア状態のときは、走行中にドアが
開き思わぬ事故につながるおそれがあ
ります。

ジムニーシエラ

オートマチック車

ON

000- 取扱説明書 .book  51 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-52

3

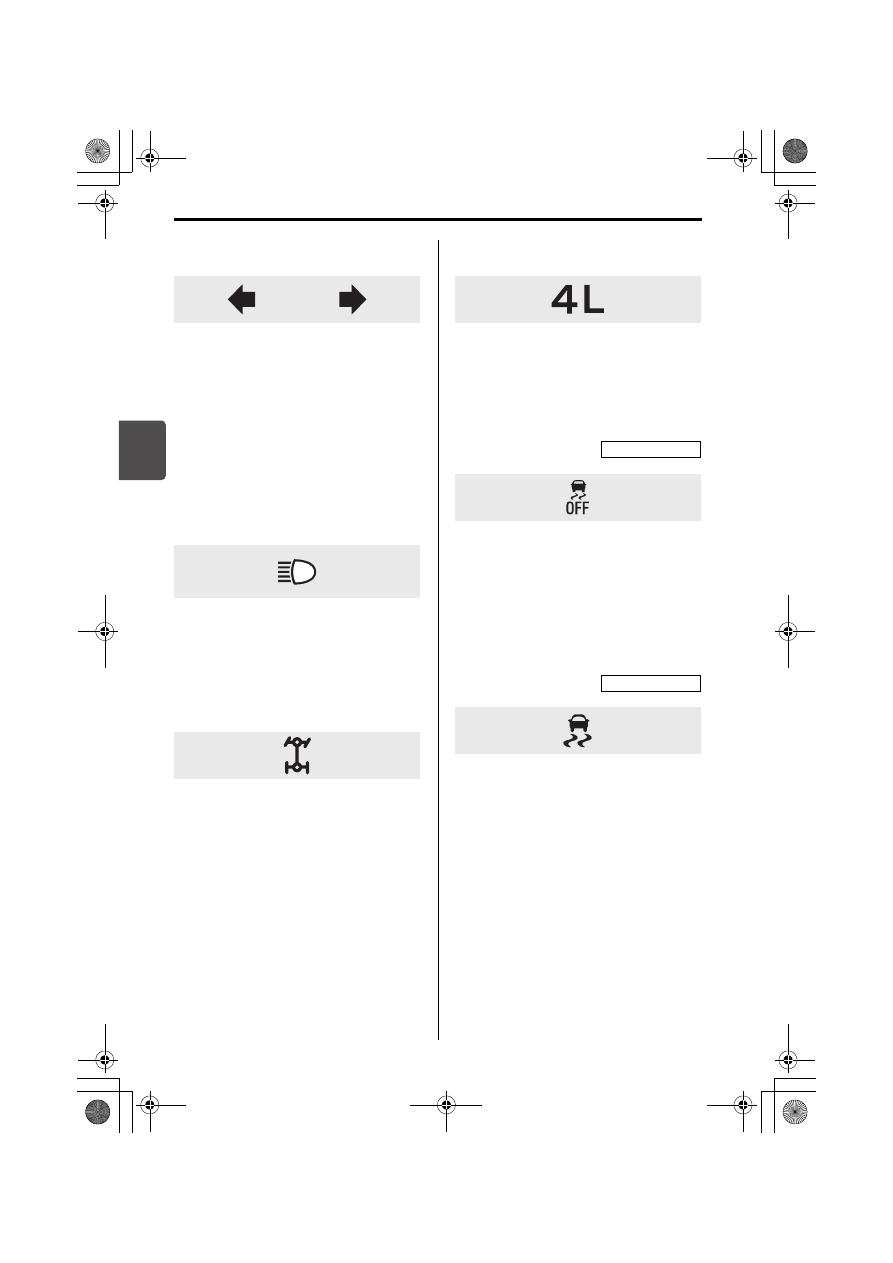

(13)方向指示器表示灯

76J40071

方向指示器/非常点滅表示灯を作動さ
せると点滅します。

点滅が異常に速くなったときは、方向
指示器/非常点滅表示灯の電球切れが
考えられます。スズキサービス工場で
点検を受けてください。

(14)ヘッドライト上向き(ハイ

ビ-ム)表示灯

67H30530

ヘッドライトが上向きのときに点灯しま
す。

(15)4WD表示灯

76J40090

→ 4-16ページ

(2WD

4WDの切替え操作)

(16)4L表示灯

76J40101

→ 4-16ページ

(2WD

4WDの切替え操作)

(17)横滑り防止装置OFF表示灯

76J30810

横滑り防止装置OFFスイッチを長押しす
ると点灯します。
→ 4-24ページ

(横滑り防止装置装備車の取扱い)

(18)横滑り防止装置作動表示灯

76J30820

横滑り防止装置およびトラクションコ
ントロールが作動すると、小刻みに点
滅します。

横滑り防止装置のシステムに異常があ
ると点灯します。

→ 4-24ページ

(横滑り防止装置装備車の取扱い)

ジムニーシエラ

ジムニーシエラ

000- 取扱説明書 .book  52 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-53

3

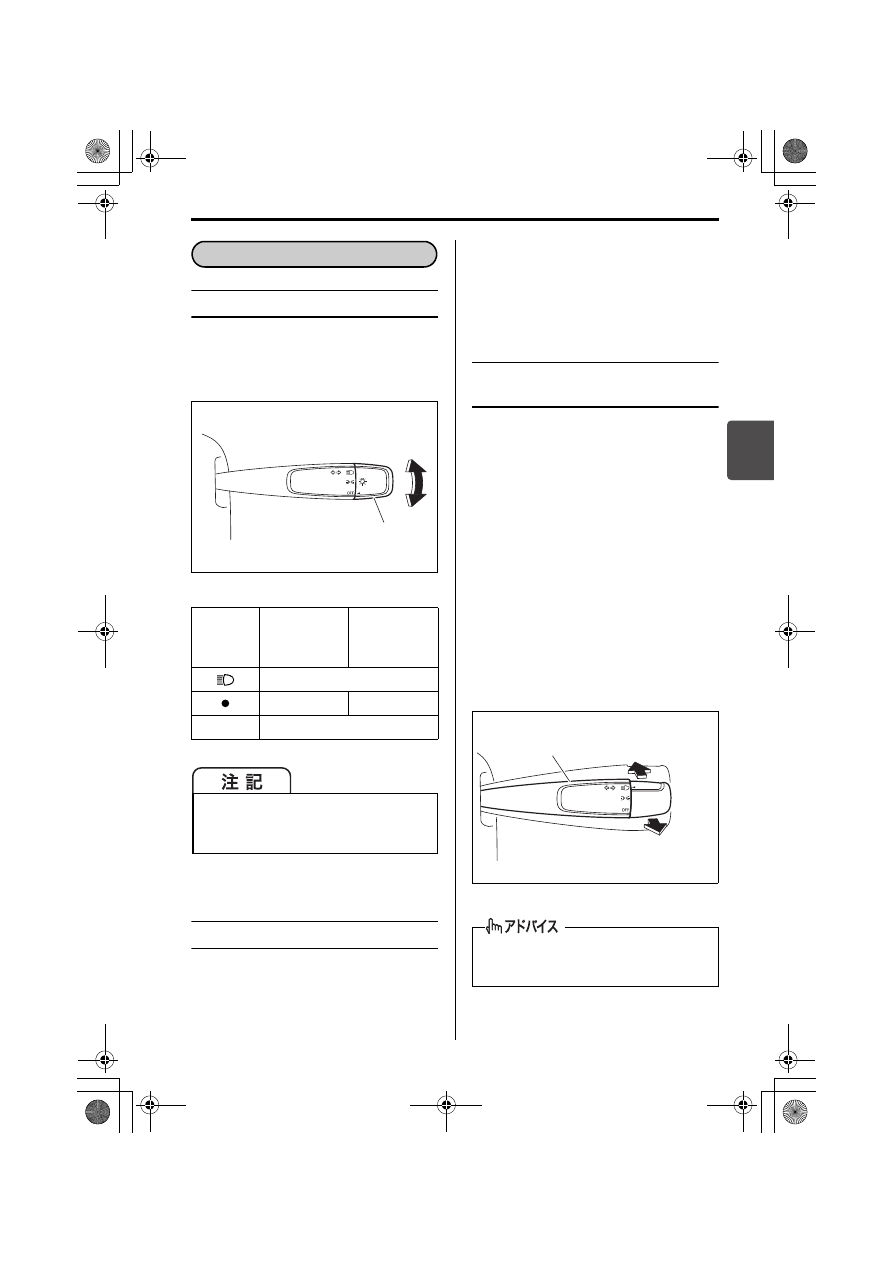

ライトの点灯・消灯

エンジンスイッチの位置に関係なく使用
でき、ライトスイッチのツマミ(1)を
まわすと次のように点灯・消灯します。

71L30690

ライト消し忘れ警告ブザー

ヘッドライトや車幅灯の消し忘れを防止
するため、次のようなときに運転席ドア
を開けると、室内ブザーが“ピーーー”
と連続して鳴ります。

キーを抜いたあとも、ライトや車幅灯
が点灯している。

ライトおよび車幅灯を消すと、室内ブ
ザーは止まります。

ライトの上向き、下向きの切
替え

ヘッドライトを上向き(ハイビーム)に
切り替えると、遠くまで照らすことがで
きます。

ライトが点灯しているときに、レバー
(2)を車の前方向に押すと上向きに
なります。もとの位置にもどすと、下
向きになります。

ライトスイッチの位置に関係なく、レ
バーを手前に引くと、引いている間、
上向きにライトが点灯します。

ライトを上向きにすると、メーター内
のヘッドライト上向き(ハイビーム)
表示灯が点灯します。
→ 3-52ページ(ヘッドライト上向き

(ハイビ-ム)表示灯)

64L30531

ライト

スイッチ

の位置

ヘッドライト

(前照灯)

車幅灯、

尾灯、番号灯、

計器照明灯

点灯

消灯

点灯

OFF

消灯

エンジン停止中に、長時間点灯させな
いでください。バッテリーあがりの原
因となります。

スイッチの使いかた

ライトスイッチ

(1)

対向車や先行車があるときは、ライト
を下向きにしてください。

˨տȠ

˨տȠ

˩տȠ

(2)

000- 取扱説明書 .book  53 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-54

3

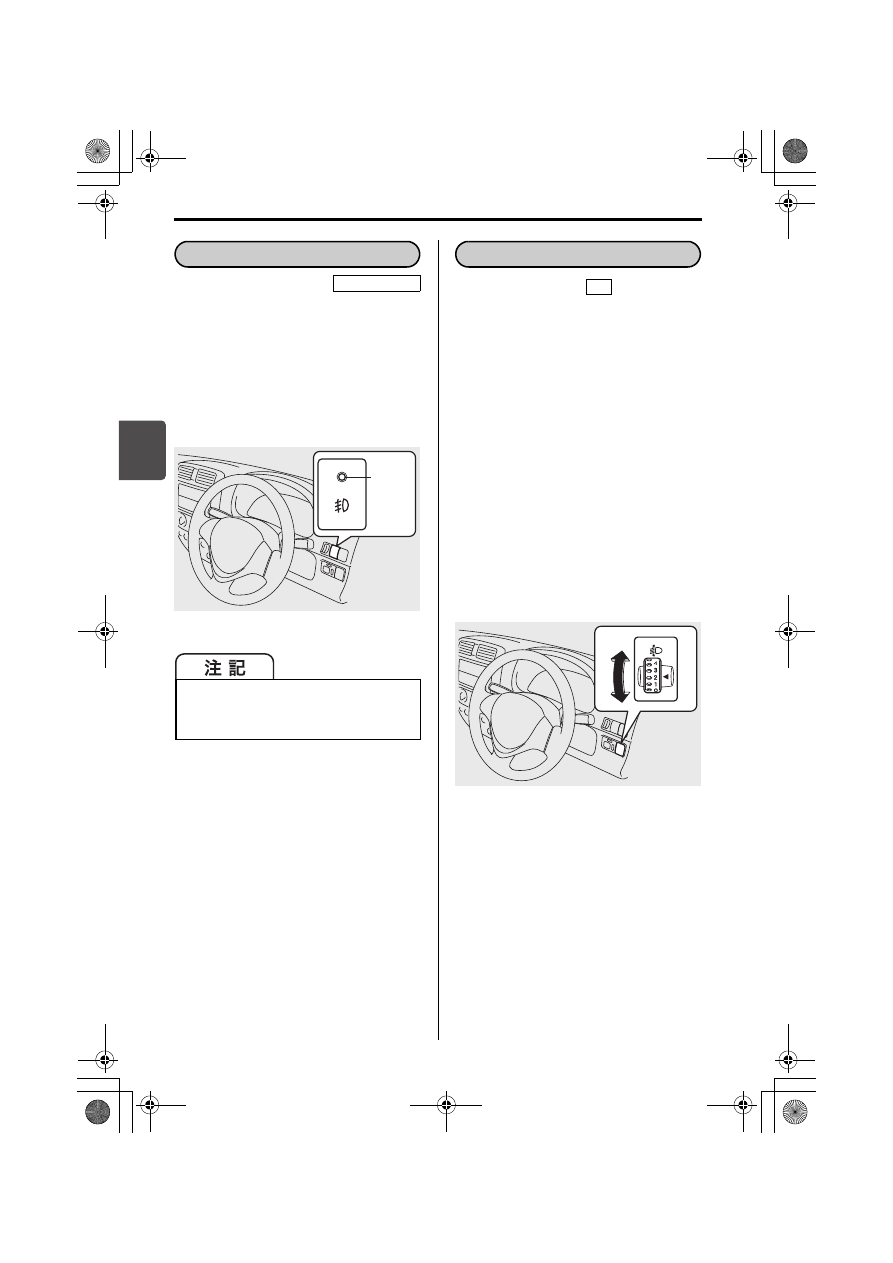

ヘッドライトや車幅灯を点灯していると
きに使用でき、雨や霧などで視界が悪い
ときに使用します。

スイッチを押すとフォグランプが点灯
し、スイッチ内の表示灯が点灯しま
す。
もう一度押すと消灯します。

76J40211

エンジンスイッチを

 にして光軸調

整ダイヤルをまわすと、ライトの光軸が
調整できます。
荷物や同乗者を乗せてライトの光軸が上
向きになると、対向車や先行車の迷惑と
なります。ダイヤルを操作して、光軸を
下向きに調整してください。

ダ イ ヤ ル 操 作 は、ラ イ ト が 下 向 き
(ロービーム)に点灯しているときに
行なってください。ライトが上向き
(ハイビーム)に点灯している、また
は点灯していないときは、光軸が適切
に調整できているか判断できません。

ダイヤルの目盛りは 0 ~ 4 まであり、
光軸が9段階(0.5きざみ)に調整でき
ます。

ダイヤルの目盛りを大きくすると、光
軸が下向きになります。

76J40131

荷物や同乗者ののせかたによって変わ
りますが、次表の数値を参考に適切な
位置に調整してください。

バッテリー保護のため、視界が良く
なったらすみやかにスイッチを切って
ください。

フォグランプスイッチ

タイプ別装備

᚜ᇉཌྷ

光軸調整ダイヤル

ON

000- 取扱説明書 .book  54 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/スイッチの使いかた

3-55

3

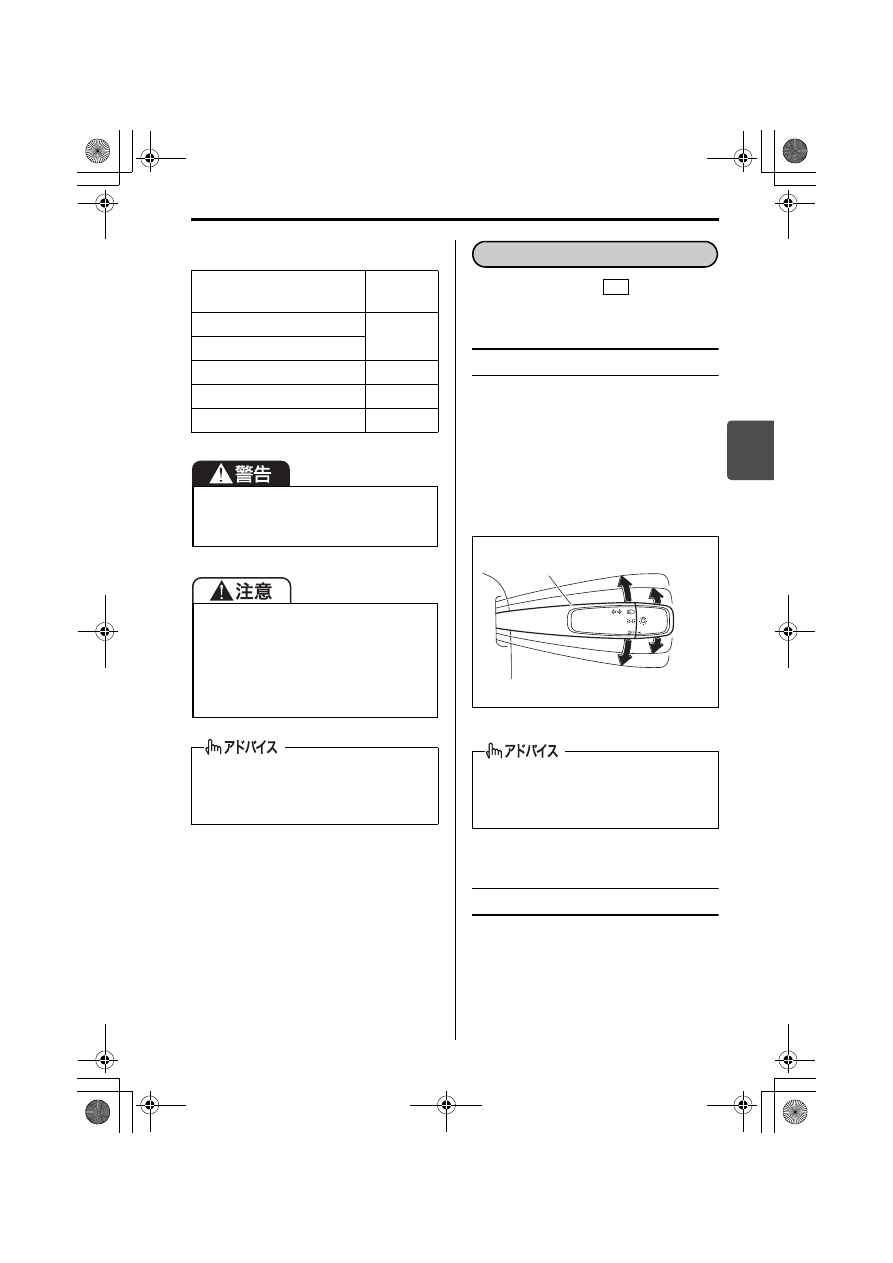

〈ダイヤル位置の目安〉

エンジンスイッチが

 のときに使用

できます。

右折・左折をするとき

左折時:レバー(1)を押し上げます。
右折時:レバーを押し下げます。

同時に方向指示器とメーター内の方向
指示器表示灯が点滅します。

ハンドルをもとにもどすと、レバーが
自動的にもどり、方向指示器と表示灯
が消灯します。

71L30750M

車線変更をするとき

レバーを車線変更しようとする方向に軽
く押さえます。

押さえている間だけ、方向指示器と表
示灯が点滅します。

条件

ダイヤル

位置

運転席のみ乗車

0

運転席および助手席に乗車

4名乗車

1.5

4名乗車で荷室満載

2~2.5

運転席のみ乗車で荷室満載

3

走行中はダイヤル操作をしないでくだ
さい。操作に気を取られて、思わぬ事
故につながるおそれがあります。

車検などで基本の光軸を調整するとき
は、ダイヤルを0の位置にしてくださ
い。0 以外の位置で基本光軸を調整す
ると、ライトの光軸が基準より上向き
になるなど、安全上問題となるおそれ
があります。

ダイヤルを操作すると、ライトの下向
き(ロービーム)と上向き(ハイビー
ム)の光軸が同時に調整されます。

ハンドルを切る角度が小さいと、レ
バーが自動的にもどらないことがあり
ます。レバーを手でもどしてください。

方向指示器スイッチ

ON

(1)

ࡿ੸

ծ੸

᡾፷
۰௿

᡾፷
۰௿

000- 取扱説明書 .book  55 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

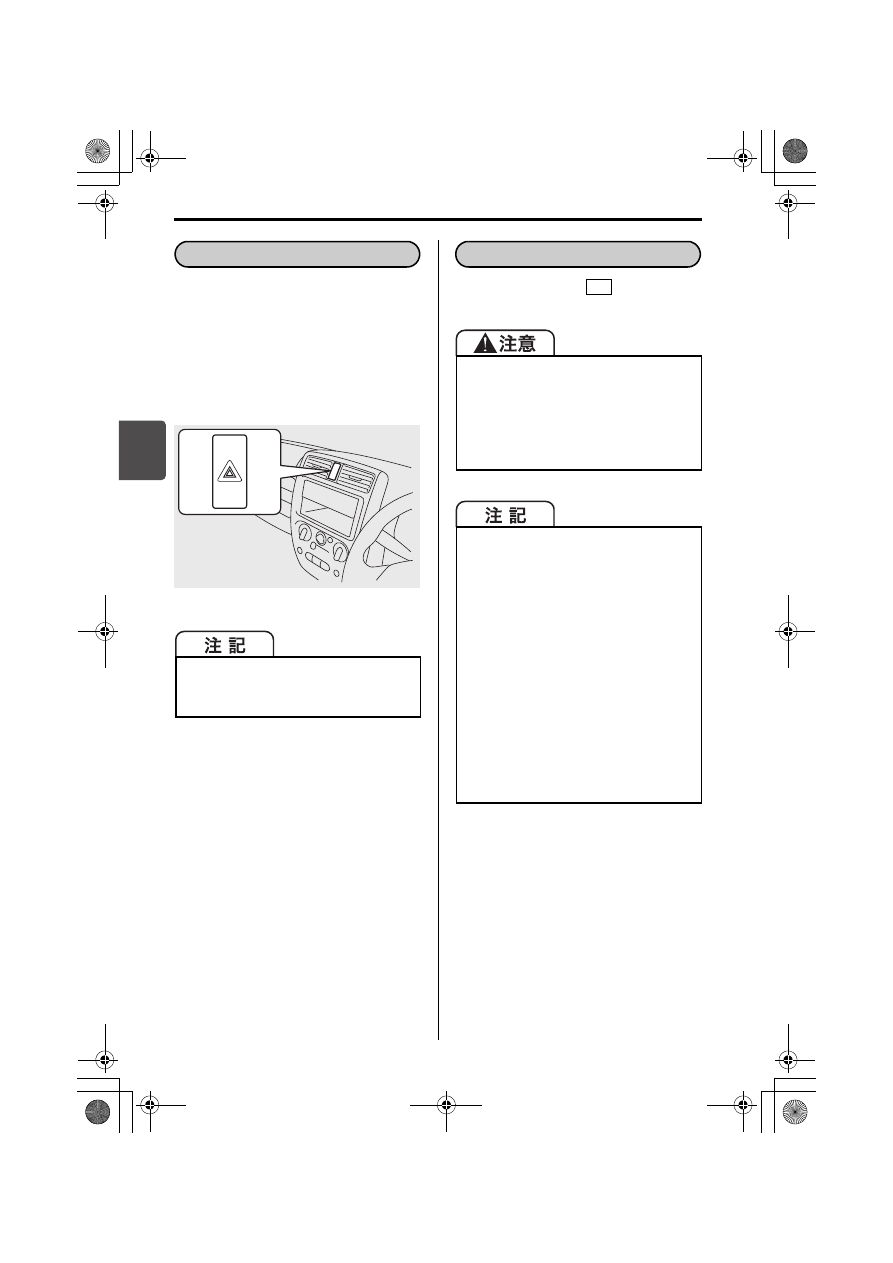

運転する前に/スイッチの使いかた

3-56

3

エンジンスイッチの位置に関係なく使用
できます。故障などでやむをえず路上駐
車するときや非常時に使用します。

スイッチを押すと、すべての方向指示
器とメーター内の方向指示器表示灯が
点滅します。

もう一度押すと消灯します。

76J40150

エンジンスイッチが

 のときに使用

できます。

エンジン停止中に長時間点滅させない
でください。バッテリーあがりの原因
となります。

非常点滅表示灯スイッチ

寒 冷 時 は、ガ ラ ス 面 に 吹 き つ け た
ウォッシャー液が凍結して、視界が悪
くなることがあります。ガラス面をデ
フ ロ ス タ ー で 暖 め て か ら、ウ ォ ッ
シャー液を噴射してください。
→ 5-2ページ(デフロスター)

ウインドーが乾いているときは、ウ
インドーをウォッシャー液で濡らし
てからワイパーを動かしてください。
空ぶきするとガラス面やワイパーブ
レード(ゴム部)に傷がつくおそれ
があります。

ワイパーブレードがガラスにはりつ
いているときは、ワイパーを作動さ
せないでください。ブレード部(ゴム
の部分)が傷ついたり、ワイパーが故
障したりするおそれがあります。

ウォッシャー液が十分に出ないとき
は、ウォッシャースイッチを切って
ください。ウォッシャーポンプが故
障する原因となります。

ワイパー/ウォッシャースイッチ

ON

000- 取扱説明書 .book  56 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

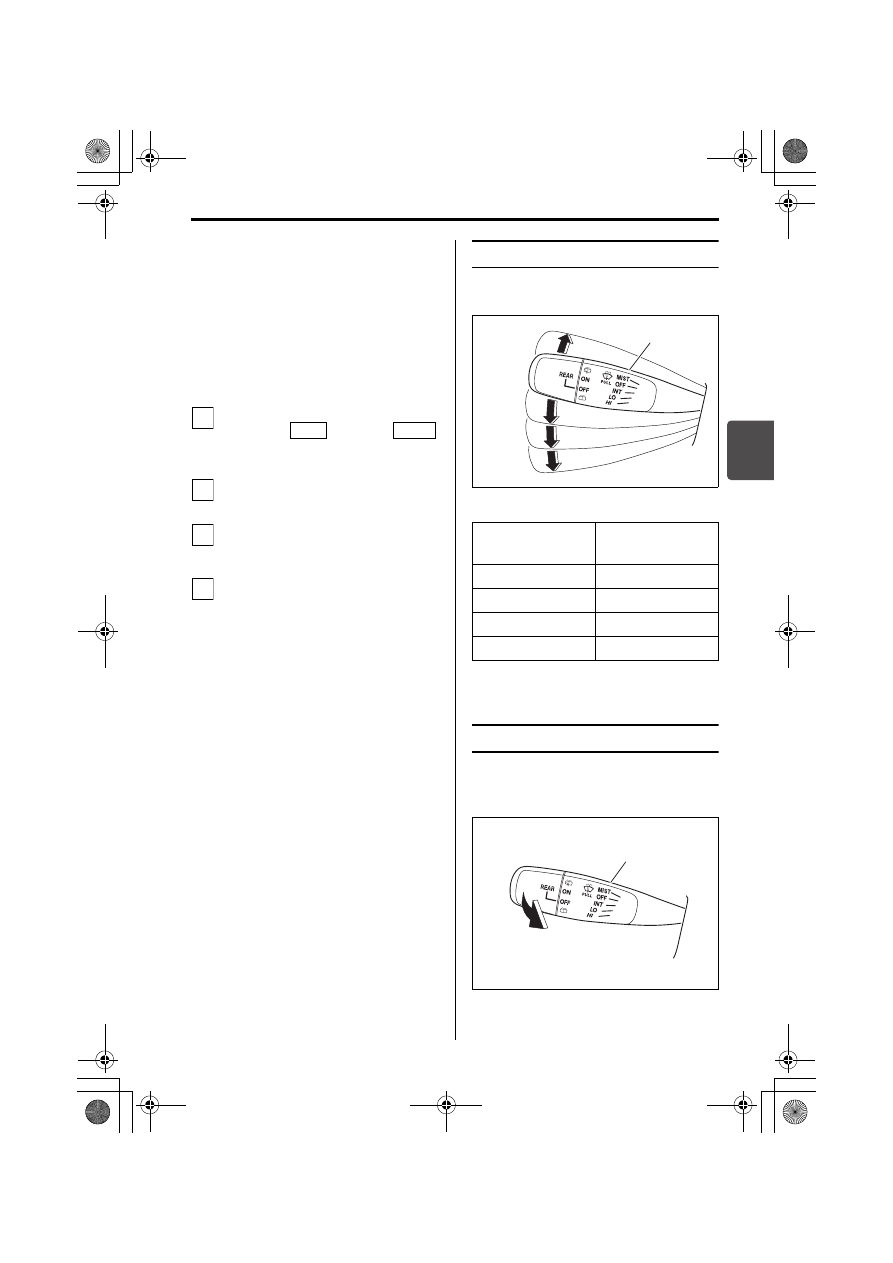

運転する前に/スイッチの使いかた

3-57

3

■ ワイパーが作動中に停止した

ときは

積雪などでワイパーに大きな負荷がかか
る状態が続きワイパーモーターの温度が
上がると、ワイパーモーターを保護する
ためにブレーカーが作動してワイパーが
停止します。次の手順で対処してくださ
い。

安全な場所に停車し、エンジンス
イッチを

  または

(OFF)にします。

ワイパースイッチをOFFにします。


ワイパーの作動をさまたげる積雪な
どの障害物を取り除きます。

しばらくしてワイパーモーターの温
度が下がると、ブレーカーが自動復
帰してワイパーの使用が可能となり
ます。

しばらく待ってもワイパーが使用
できない場合は、別の原因が考え
られます。スズキサービス工場で
点検を受けてください。

フロントワイパースイッチ

レバー(1)を上下に操作します。

50M0066

フロントウォッシャースイッチ

レバー(1)を手前に引くと、ウォッシャー
液が噴射されワイパーが数回動きます。

50M0067

1

ACC

LOCK

2

3

4

MIST

レバーを押し上げ
ている間作動

OFF

停止

INT

間欠作動

LO

低速作動

HI

高速作動

ÍÉÓÔ

ÈÉ

ÏÆÆ

ÌÏ

ÉÎÔ

(1)

(1)

000- 取扱説明書 .book  57 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

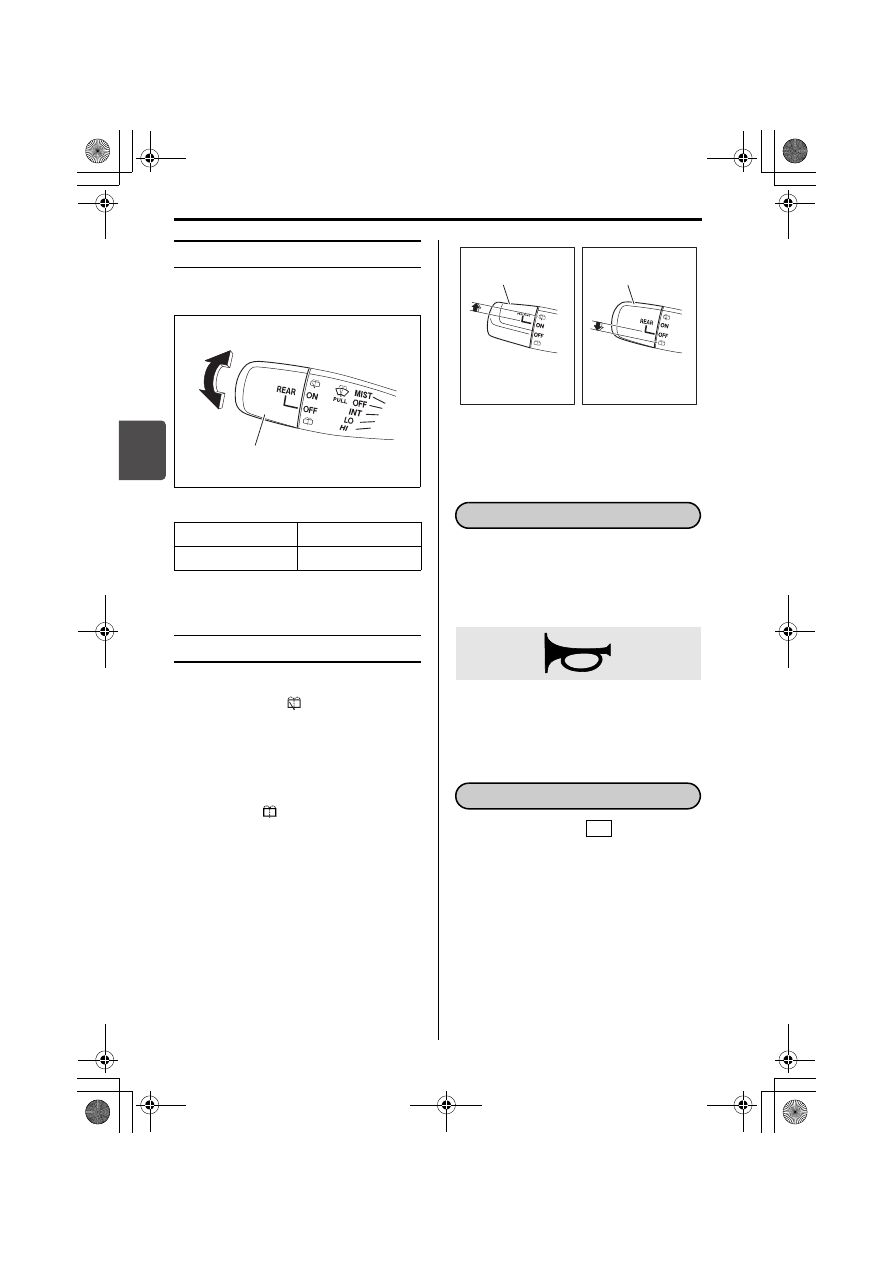

運転する前に/スイッチの使いかた

3-58

3

リヤワイパースイッチ

ツマミ(2)をまわします。

72M00179

リヤウォッシャースイッチ

図の  方向にツマミ(2)をまわし、
ON の上にある

(ウォッシャー)に

あわせるとウォッシャー液が噴射し、同
時にリヤワイパーも連動して動きます。
ツマミから手を離すと ON にもどりま
す。

図の方向にツマミ(2)をまわし、OFF
の下にある  (ウォッシャー)にあわ
せるとウォッシャー液が噴射します。
ツマミから手を離すとOFFにもどりま
す。

64L30910

エンジンスイッチの位置に関係なく使用
できます。ハンドルのホーンマークがつ
いている部分を押すと、ホーンが鳴りま
す。

68H31391

エンジンスイッチが

 のときに使用

でき、バックウインドーガラスの内側の
くもりを取ります。

スイッチを押すとバックウインドーガ
ラスが暖められ、スイッチ内の表示灯
が点灯します。
もう一度押すとスイッチが切れます。

ON

作動

OFF

停止

(2)

ÏÆÆ

ÏÎ

(2)

(2)

ホーンスイッチ

リヤデフォッガースイッチ

ON

000- 取扱説明書 .book  58 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------

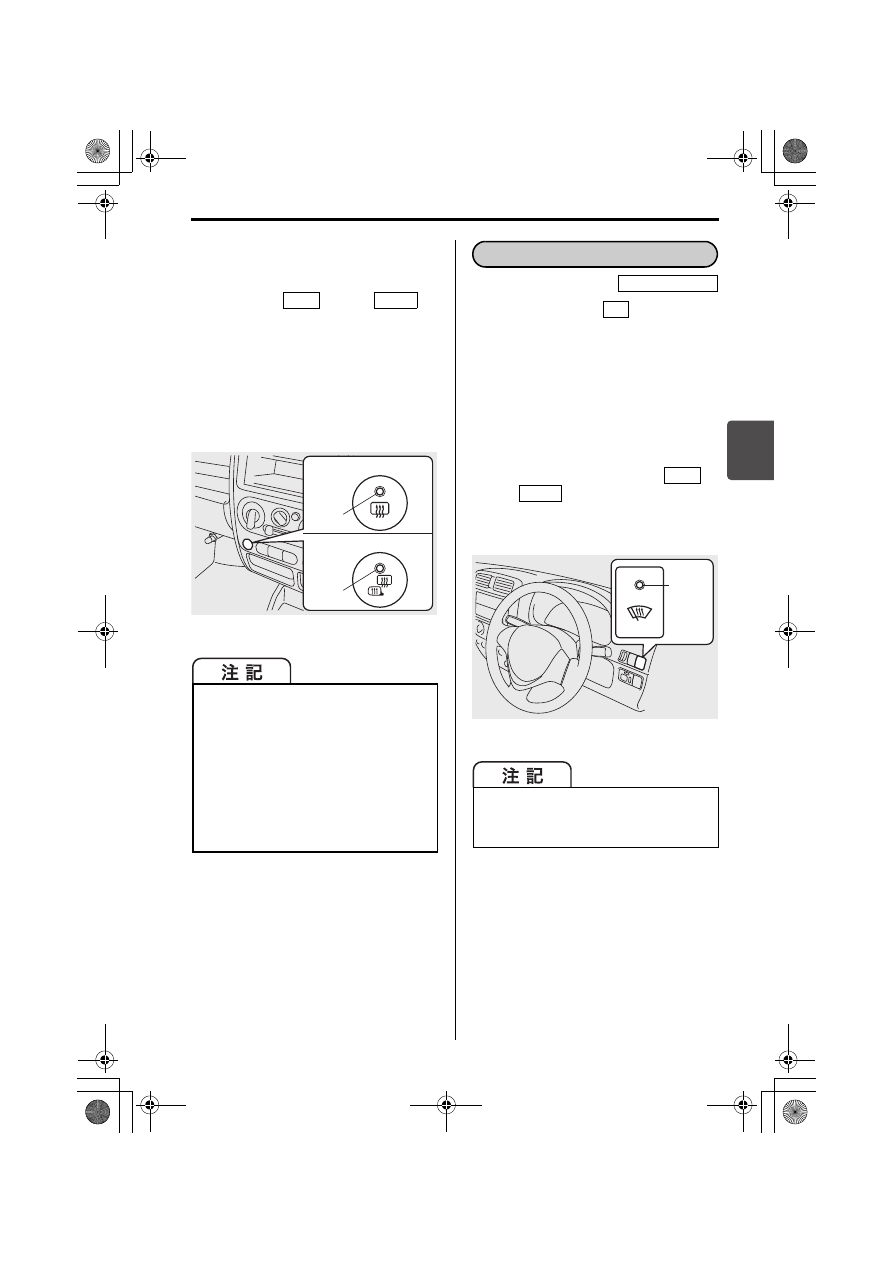

運転する前に/スイッチの使いかた

3-59

3

ジムニーシエラの場合、約 17 分連続
で使用すると、自動的にスイッチが
切れます。また、使用中にエンジン
スイッチを

  または

  に

すると、エンジンを再始動しても自
動的にスイッチは入りません。

ドアミラーヒーター装備車では、同時
にドアミラーも暖められ、ミラーにつ
いたくもりを取ります。
→ 3-13ページ

(ドアミラーヒータースイッチ)

76J40201

エンジンスイッチが

 のときに使用

でき、フロントウインドーガラスの下側
にたまった雪を取り除きやすくします。

スイッチを押すと、フロントウイン
ドーガラスが暖められ、スイッチ内の
表示灯が点灯します。
もう一度押すとスイッチが切れます。

約 17 分連続で使用すると、自動的に
スイッチが切れます。

使用中にエンジンスイッチを

 ま

たは

 にすると、エンジンを再

始動しても自動的にスイッチは入りま
せん。

76J30741

バッテリー保護のため、くもりが取
れたらすみやかにスイッチを切って
ください。また、雪を溶かしたり、
雨水を乾燥させたりする目的で使用
しないでください。

バックウインドーガラスの室内側を
ふくときは、熱線や端子を傷つけな
いように、水を含ませた柔らかい布
で熱線に沿ってふいてください。

ACC

LOCK

᚜ᇉཌྷ

ʓɬʩʳ˂ʜ˂ʉ˂
᫿ᚽ϶᡾

ʓɬʩʳ˂ʜ˂ʉ˂
ᚽ϶᡾

᚜ᇉཌྷ

バッテリー保護のため、雪が取れたら
すみやかにスイッチを切ってくださ
い。

デアイサースイッチ

ジムニーシエラ

ON

ACC

LOCK

᚜ᇉཌྷ

000- 取扱説明書 .book  59 ページ  2014年11月12日 水曜日 午後2時18分

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     5      6      7      8     ..
