Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 490





CC(diag)-12

Диагностика по симптомам

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

B: ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ СИСТЕМЫ КРУИЗ-КОНТРОЛЯ

И КОНТРОЛЬНОЙ ЛАМПЫ УСТАНОВКИ КРУИЗ-КОНТРОЛЯ

ПРИЗНАК НЕИСПРАВНОСТИ:
Режим движения в системе круиз-контроля устанавливается, но контрольная лампа системы кру-
из-контроля и контрольная лампа установки круиз-контроля не горит.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТРОЛЬНОЙ ЛАМПЫ СИСТЕ-
МЫ КРУИЗ-КОНТРОЛЯ И КОНТРОЛЬНОЙ
ЛАМПЫ УСТАНОВКИ КРУИЗ-КОНТРОЛЯ
1) Выполните самодиагностику комбинации
приборов. <См. IDI-3
, САМОДИАГНОСТИКА,
ПРОВЕРКА, Система комбинации приборов.>
2) Проверьте, горит ли контрольная лампа сис-
темы круиз-контроля и контрольная лампа уста-
новки круиз-контроля.

Контрольная лампа системы
круиз-контроля и контроль-
ная лампа установки круиз-
контроля горит?

Переходите к ша-
гу 2.

Замените узел
корпуса комбина-
ции приборов.
<См. IDI-11
, Ком-
бинация прибо-
ров.>

2

ПРОВЕРКА ДИСПЛЕЯ ОШИБОК СВЯЗИ ЛО-
КАЛЬНОЙ СЕТИ LAN.
1) Завершите самодиагностику и вновь переве-
дите замок зажигания в положение ON.
2) Проверьте, отображается ли ошибка связи на
одометре/счетчике пройденного пути в комбина-
ции приборов.

Отображается ли на одомет-
ре/счетчике пройденного пу-
ти код ошибки “Er xx”?

Проверьте цепь
связи локальной
сети LAN. <См.
LAN(diag)-2, Б
а-
зовая процедура
диагностики.>

Замените блок
управления дви-
гателем (ECM).
<См. FU(H6DO)-
32
, Блок управле-
ния двигателем
(ECM)>

CC(diag)-13

Список кодов диагностики неисправностей (КДН)

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

7. Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Позиция

Содержание диагностики

Ссылка

11

Главный выключатель
системы круиз-контроля

Главный выключатель системы круиз-контро-
ля переведен в положении OFF, после чего ре-
жим круиз-контроля отключается.

Данный КДН отображается в услови-
ях, когда главный выключатель сис-
темы круиз-контроля не был задейс-
твован. <См. CC(diag)-15
, КДН 11,
Процедура диагностики с использо-
ванием кодов диагностики неисправ-
ностей (КДН).>

12

Выключатель стоп-сиг-
налов и датчик нажатия
педали тормоза

Выключатель стоп-сигналов или датчик нажа-
тия педали тормоза включен, после чего ре-
жим круиз-контроля отключается.

Этот КДН отображается в условиях,
когда педаль тормоза не нажима-
лась. <См. CC(diag)-17,
КДН 12, Про-
цедура диагностики с использовани-
ем кодов диагностики неисправнос-
тей (КДН).>

14

Датчик нейтральной пе-
редачи

Датчик нейтральной передачи включен, после
чего режим круиз-контроля отключается.

Данный КДН отображается в услови-
ях, когда переключение на нейтраль-
ную передачу не осуществлялось.
<См. CC(diag)-19
, КДН 14, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

15

Выключатель CANCEL

Выключатель CANCEL включен, после чего ре-
жим круиз-контроля отключается.

Данный КДН отображается в услови-
ях, когда выключатель CANCEL не
был задействован. <См. CC(diag)-20

КДН 15, Процедура диагностики с ис-
пользованием кодов диагностики не-
исправностей (КДН).>

16

Замок зажигания

Замок зажигания переведен в положение OFF,
после чего режим круиз-контроля отключает-
ся.

Данный КДН отображается в услови-
ях, когда замок зажигания не был за-
действован. <См. CC(diag)-21
, КДН
16, Процедура диагностики с исполь-
зованием кодов диагностики неис-
правностей (КДН).>

21

Сбой в работе переклю-
чателя команд системы
круиз-контроля после
поворота замка зажига-
ния в положении ON.

После перевода замка зажигания в положение
ON каждый режим переключателя команд сис-
темы круиз-контроля оказывается уже вклю-
ченным.

Этот КДН отображается при поворо-
те замка зажигания в положение ON
в условиях, когда переключатель ко-
манд системы круиз-контроля не был
задействован. <См. CC(diag)-21, КДН
21, Процедура диагностики с исполь-
зованием кодов диагностики неис-
правностей (КДН).>

22

Сбой в виде колебаний
скорости автомобиля

Выявлен сбой в виде колебания величины сиг-
нала скорости автомобиля.

<См. CC(diag)-22, КДН 22, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

24

Неисправность датчика,
выключателя или пере-
ключателя, обеспечива-
ющего работу системы
круиз-контроля

При движении в режиме круиз-контроля выяв-
лен разрыв цепи датчика, выключателя или
переключателя системы круиз-контроля. (Дан-
ная система рассматривается как модель без
системы круиз-контроля.)

Данный КДН отображается при нор-
мальном режиме работы. <См.
CC(diag)-22
, КДН 24, Процедура диа-
гностики с использованием кодов
диагностики неисправностей (КДН).>

25

Неисправность входной
цепи датчика нажатия
педали тормоза

Выявлена неисправность входной цепи датчи-
ка нажатия педали тормоза в ECM.

<См. CC(diag)-22, КДН 25, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

31

Сигнал частоты враще-
ния двигателя

• Выявлено чрезмерное повышение частоты
вращения двигателя.
• Включена нейтральная передача, первая пе-
редача либо передача заднего хода.

Движение в режиме круиз-контроля
на 2-ой передаче или выше. <См.
CC(diag)-22
, КДН 31, Процедура диа-
гностики с использованием кодов
диагностики неисправностей (КДН).>

CC(diag)-14

Список кодов диагностики неисправностей (КДН)

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

32

Скорость автомобиля
вышла из диапазона, в
котором возможно дви-
жение в режиме круиз-
контроля

• При движении в режиме круиз-контроля ско-
рость автомобиля вышла из заданного скоро-
стного диапазона.
• Установка режима круиз-контроля осущест-
влялась на такой скорости, которая не может
быть задана в системе круиз-контроля.
• Операция восстановления скорости движе-
ния была осуществлена в условиях, когда ско-
рость автомобиля не была сохранена в памяти.

Данный КДН отображается несмотря
на то, что скорость автомобиля уве-
личилась до такой, на которой воз-
можна установка режима круиз-кон-
троля, которая и была повторно про-
изведена. <См. CC(diag)-22, К
ДН 32,
Процедура диагностики с использо-
ванием кодов диагностики неисправ-
ностей (КДН).>

34

Запрет, вызванный тем,
что степень нажатия пе-
дали акселератора про-
должает оставаться
слишком большой.

При движении в режиме круиз-контроля ско-
рость автомобиля слишком долго (приблизи-
тельно 10 минут) превышала заданную ско-
рость.

<См. CC(diag)-22, КДН 34, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

35

Запрет, вызванный не-
возможностью обратной
связи по сигналу скоро-
сти автомобиля

При движении в режиме круиз-контроля за-
данная скорость движения не может подде-
рживаться в силу разных причин (крутой подъ-
ем, включение стояночного тормоза, сущест-
венной снижение эффективной мощности
двигателя и т.п.)

<См. CC(diag)-23, КДН 35, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

41

Работа систем VDC/TCS

При движении в режиме круиз-контроля или
при его установке включилась система систе-
ма стабилизации курсовой устойчивости (VDC)
или противобуксовочная тормозная система
(TCS).

<См. CC(diag)-23, КДН 41, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

43

Неисправность систем
ABS/VDC

При движении в режиме круиз-контроля или
при его установке выявлена неисправность
системы VDC.

<См. CC(diag)-23, КДН 43, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

44

Неисправность цент-
рального блока управле-
ния

При движении в режиме круиз-контроля или
при его установке выявлена неисправность
центрального блока управления.

<См. CC(diag)-23, КДН 44, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

45

Неисправность комбина-
ции приборов

При движении в режиме круиз-контроля или
при его установке выявлена неисправность
комбинации приборов.

<См. CC(diag)-23, КДН 45, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

61

Неисправность датчика
нажатия педали тормоза

Выявлена неисправность выключателя стоп-
сигналов или датчика нажатия педали тормо-
за.

<См. CC(diag)-23, КДН 61, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

62

Неисправность датчика
нейтральной передачи

Выявлена неисправность датчика нейтраль-
ной передачи.

<См. CC(diag)-23, КДН 62, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

63

Сбой в виде колебаний
скорости автомобиля (1)

Выявлен сбой в виде колебания величины сиг-
нала скорости автомобиля.

<См. CC(diag)-23, КДН 63, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

64

Неисправность датчика,
обеспечивающего рабо-
ту двигателя (1)

Выявлена неисправность, связанная с работой
двигателя.

<См. CC(diag)-23, КДН 64, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

65

Неисправность датчика,
выключателя или пере-
ключателя, обеспечива-
ющего работу системы
круиз-контроля (1)

Выявлена неисправность переключателя ко-
манд системы круиз-контроля. (Когда пере-
ключатель долгое время находится в положе-
нии ON (приблизительно две минуты), выявле-
но его залипание в этом положении.)

<См. CC(diag)-23, КДН 65, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

66

Сбой в расчете парамет-
ров системы круиз-конт-
роля

Выявлена неисправность в работе микропро-
цессора, обеспечивающего расчет параметров
системы круиз-контроля.

<См. CC(diag)-23, КДН 66, Процедура
диагностики с использованием кодов
диагностики неисправностей (КДН).>

КДН

Позиция

Содержание диагностики

Ссылка

CC(diag)-15

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

8. Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН 11

Отображается, когда нажат главный выключатель системы круиз-контроля или выявлена его неис-
правность.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Невозможность установки режима круиз-контроля. (Немедленно отменяется.)
• Невозможность отмены режима круиз-контроля.

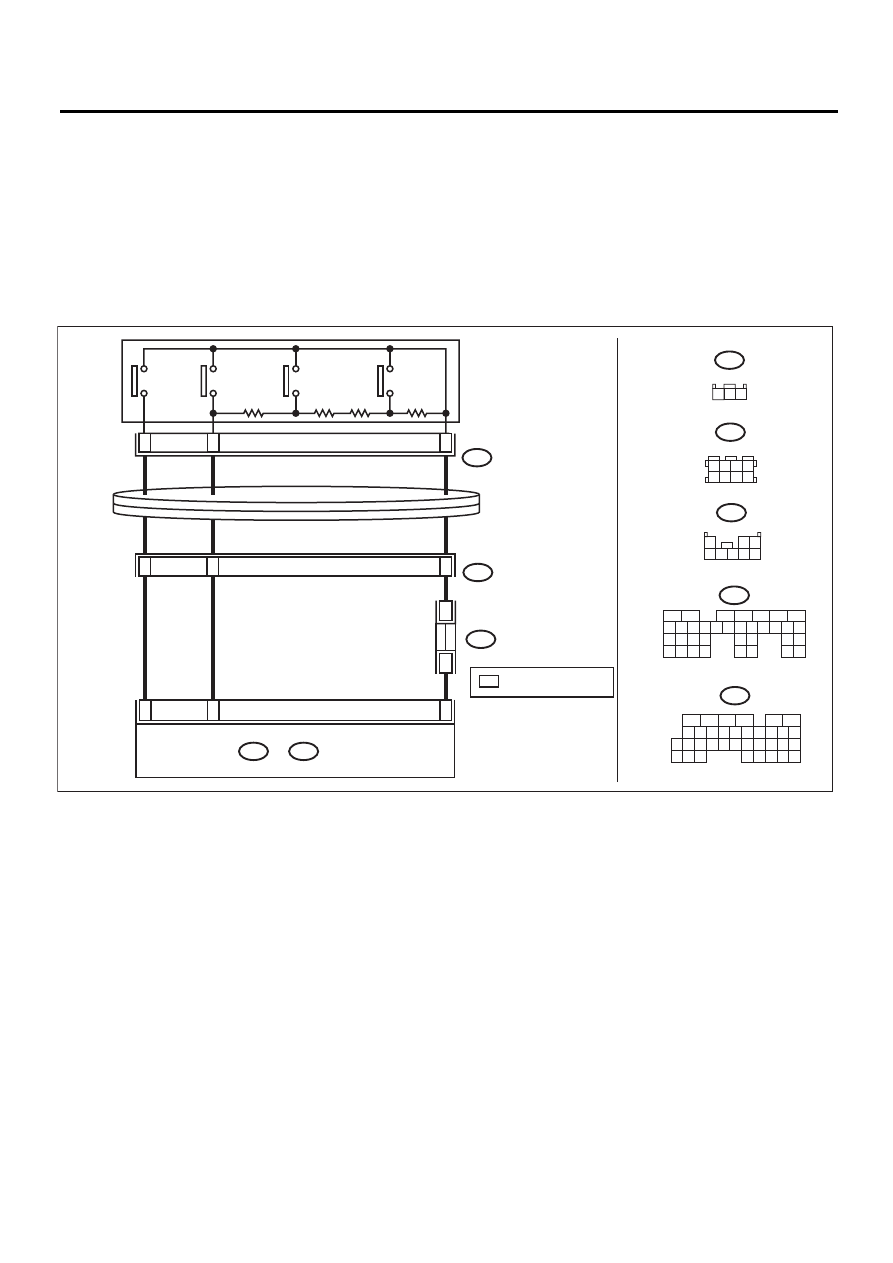

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

CC-00507

ST3

ПЕРЕКЛЮ-
ЧАТЕЛЬ
SET/COAST

ПЕРЕКЛЮ-
ЧАТЕЛЬ
RESUME/
ACCEL

ПЕРЕКЛЮ-
ЧАТЕЛЬ
CANCEL

B136

C:

ECM

B24

2

B68

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

3

1

ГЛАВНЫЙ
ПЕРЕКЛЮ-
ЧАТЕЛЬ

5

4

1

B12

C6

*

*

*

:

B122

ПЕРЕКЛЮЧАТЕЛЬ КОМАНД
СИСТЕМЫ КРУИЗ-КОНТРОЛЯ

B135

B:

1

2 3

4 5 6 7 8

B68

1 2 3

ST3

B136

9

30

29

28

32

31

20

19

18

22

21

10

12

11

14

24

34

33

27

26

16

1

2

3

4

5

6

13

23

15

25

8

7

17

35

C:

B122

1 2 3 4
5 6 7 8

B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B:

ПРОИЗВОЛЬНЫЕ НОМЕРА
КЛЕММ















содержание   ..  488  489  490  491   ..
