Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 489





CC(diag)-8

Subaru Select Monitor

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

5. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. ОБЩИЕ СВЕДЕНИЯ

Бортовая диагностика системы круиз-контро-
ля осуществляется при помощи Subaru Select
Monitor
Бортовая диагностика осуществляется двумя
способами, которые выбираются в зависимос-
ти от типа проблемы.
1) Диагностика условий отмены режима круиз-
контроля:

(1) При дагностике данной категории, для
определения причины того, когда происхо-
дит отмена режима круиз-контроля, не-
смотря на то, что условие для его отмены не
было введено, диагностика должна осу-
ществляться только во время движения ав-
томобиля.
(2) Память системы круиз-контроля в ECM
сохраняет условие отмены (Код №), возник-
шее в ходе движения. При наличии не-
скольких условий отмены (Код №), они
отображаются на дисплее Subaru Select
Monitor.

ОСТОРОЖНО:
• Память системы круиз-контроля хранит
не только условия отмены режима круиз-
контроля, которые имели место, несмотря
на то, что не были заданы водителем, но
также и условия отмены, заданные самим
водителем.
• Когда замок зажигания переводится в по-
ложение OFF, последние данные, внесен-
ные в память системы круиз-контроля (пос-
ледние коды), стираются. Вместе с тем, со-
держимое памяти, внесенное во время
диагностики неисправностей датчиков и
выключателей, обеспечивающих работу
всего автомобиля и системы круиз-контро-
ля, будет сохраняться в виде истории неис-
правностей (кодов памяти) даже после пе-
ревода замка зажигания в положение OFF.
2) Диагностика в режиме реального времени.
Функция диагностики в режиме реального вре-
мени используется для определения исправ-
ности системы приема входных сигналов, пода-
ваемых с различного рода выключателей, пе-
реключателей, датчиков и т.п.

(1) Если в системе круиз-контроля или ее
цепях имеют место неисправности, автомо-
биль не может осуществлять движение в
режиме круиз-контроля.
(2) Отследите условия поступления сигна-
лов от переключателей и датчиков.

2. ДИАГНОСТИКА УСЛОВИЙ ОТМЕНЫ
РЕЖИМА КРУИЗ-КОНТРОЛЯ.

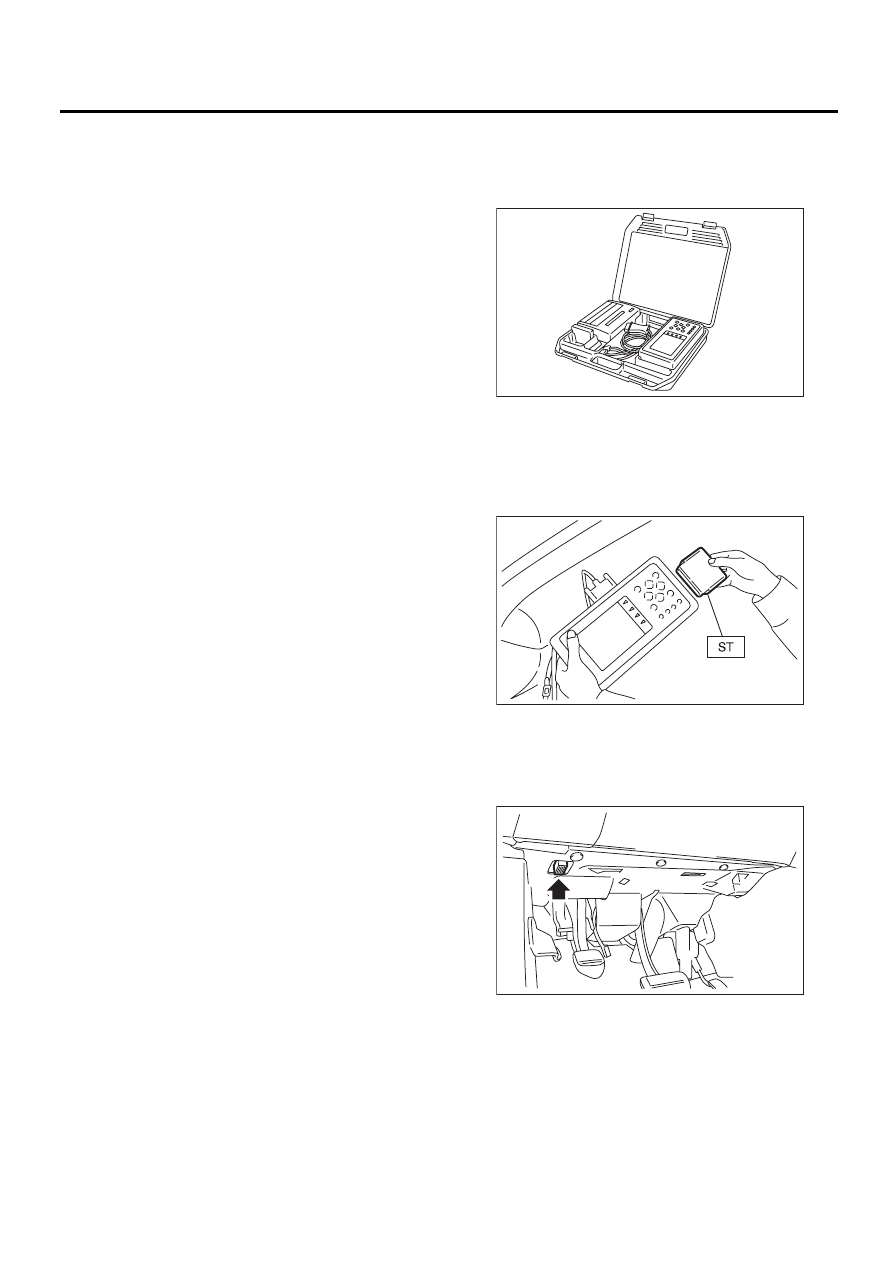

1) Подготовьте к работе комплект Subaru
Select Monitor.

2) Подсоедините к Subaru Select Monitor диа-
гностический кабель.
3) Вставьте в Subaru Select Monitor картридж.
<См. CC(diag)-5
, СПЕЦИАЛЬНЫЕ ИНСТРУ-
МЕНТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Об-
щие сведения.>

4) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

(1) Разъем канала передачи данных распо-
ложен в нижней части панели приборов (со
стороны водителя).

(2) Подсоедините к разъему канала переда-
чи данных диагностический кабель.

5) Запустите двигатель и переведите главный
выключатель системы круиз-контроля в поло-
жение ON.

CC-00028

CC-00029

LAN00189

CC(diag)-9

Subaru Select Monitor

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

6) Установите выключатель электропитания
Subaru Select Monitor в положение ON.

7) На экране дисплея «Main Menu» выберите
пункт {2. Each System Check} и нажмите клави-
шу [YES].
На экране выбора системы, выберите пункт
{Engine Control System} и нажмите клавишу [YES].
Нажмите клавишу [YES] после того, как на экра-
не появится информация о типе двигателя.
8) Разгоните автомобиль до скорости не менее
40 км/ч (25 миль/ч) и задайте скорость движе-
ния автомобиля в режиме круиз контроля.

ОСТОРОЖНО:
• При проведении диагностики соблюдайте
скоростной режим на дороге.
• КДН будет показываться также в случае от-
мены режима круиз контроля при соверше-
нии водителем рутинных операций по управ-
лению автомобилем. Примите это к сведе-
нию и не перепутайте причин появления КДН.
• Для работы с Subaru Select Monitor при
проведении диагностики автомобиля во
время движения обязательно возьмите с со-
бой помощника.
9) Если заданный режим скорости сбрасывает-
ся сам (без выполнения какой-либо операции
отмены режима круиз-контроля, например, тор-
можения), а также в тех случаях, когда ско-
рость движения в режиме круиз-контроля не
может быть задана предусмотренным спосо-
бом, на экране диагностики неисправностей
двигателя выберите пункт {Check Cancel Code}
и нажмите клавишу [YES]. На дисплее Subaru
Select Monitor появится соответствующий КДН.

ПРИМЕЧАНИЕ:
КДН могут показываться на дисплее как в виде
последних кодов {Latest Code}, так и кодов, хра-
нящихся в памяти {Memory Code}. Последний
код, выявленный во время данной пробной поез-
дки, отображается в разделе {Latest Code}, а все
коды, выявленные в ходе предшествующих про-
бных поездок, отображаются в разделе {Memory
Code}. Кроме того, в разделе {Memory Code}
отображаются также КДН, выявленные при диа-
гностике неисправности датчиков, выключате-

лей и переключателей, обеспечивающих работу
всего автомобиля и системы круиз-контроля.
10) Проведите очистку памяти от КДН двигате-
ля. <См. EN(H6DO)(diag)-55, ПО
РЯДОК РАБО-
ТЫ, Режим очистки памяти.>
В результате очистки памяти от КДН двигателя
будут стерты и КДН датчиков, выключателей и
переключателей, обеспечивающих работу все-
го автомобиля и системы круиз-контроля.

ПРИМЕЧАНИЕ:
Последний код будет стерт при переводе за-
мка зажигания в положение OFF.

3. ДИАГНОСТИКА В РЕЖИМЕ
РЕАЛЬНОГО ВРЕМЕНИ

1) Подсоедините Subaru Select Monitor.
2) Установите замок зажигания и главный вы-
ключатель системы круиз-контроля в положе-
ние ON.
3) Установите выключатель электропитания
Subaru Select Monitor в положение ON.
4) На экране дисплея «Main Menu» выберите
пункт {2. Each System Check} и нажмите клави-
шу [YES].
5) На экране дисплея «System Selection» выбе-
рите пункт {Engine Control System} и нажмите
клавишу [YES].
6) Нажмите клавишу [YES] после того, как на
экране появится информация о типе двигателя.
7) На экране дисплея «Cruise Control Diagnosis»
выберите пункт {Current Data Display/Save} и
нажмите клавишу [YES].
8) Убедитесь в том, что при выполнении следу-
ющих операций на дисплее не отображаются
какие-либо КДН.
• Нажатие и отпускание педали тормоза. (Вы-
ключатель стоп сигналов и датчик нажатия пе-
дали тормоза включены).
• Перевод главного выключателя системы
круиз-контроля в положение ON.
• Перевод выключателя «CANCEL» в положе-
ние ON.
• Перевод переключателя «SET/COAST» в по-
ложение ON.
• Перевод переключателя «RESUME/ACCEL»
в положение ON.
• Нажатие и отпускание педали сцепления.
• Установка рычага переключения передач в
любое положение, кроме нейтрального.

ПРИМЕЧАНИЕ:
• Более подробная информация по данной про-
цедуре содержится в РУКОВОДСТВЕ ПО ИС-
ПОЛЬЗОВАНИЮ SUBARU SELECT MONITOR.
• См. “Список кодов диагностики неисправ-
ностей (КДН)” для каждого конкретного КДН.
<См. CC(diag)-13, Спи
сок кодов диагностики
неисправностей (КДН).>

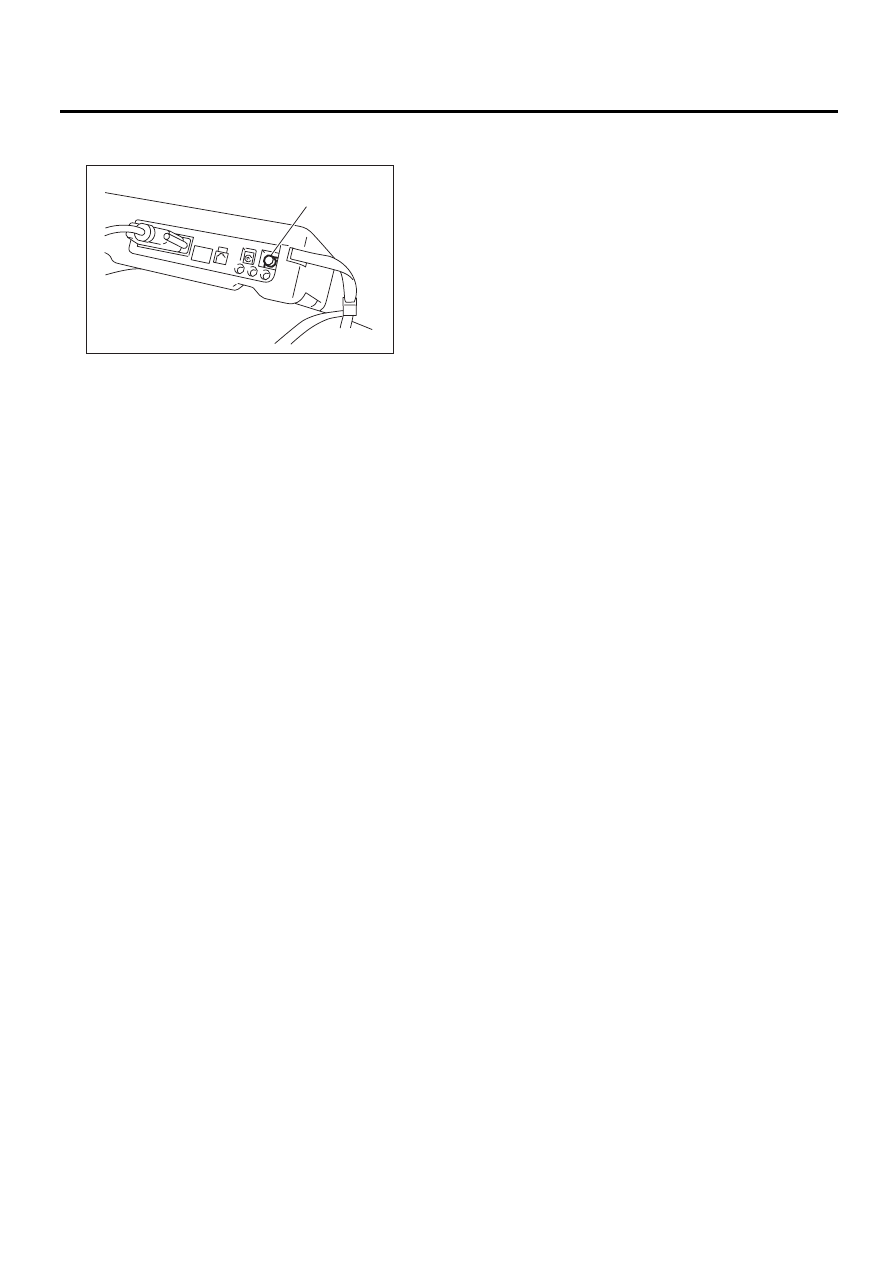

(1) Выключатель электропитания

CC-00045

(1)

CC(diag)-10

Диагностика по симптомам

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

6. Диагностика по симптомам

A: ПОРЯДОК ПРОВЕДЕНИЯ

ДИАГНОСТИКИ
ПО СИМПТОМАМ

1. СИМПТОМ ДИАГНОСТИКИ 1

Главный выключатель системы круиз-контро-
ля не включается. (Контрольная лампа систе-
мы круиз-контроля не горит.)
1. Проверьте контрольную лампу системы кру-
из-контроля. <См. CC(diag)-12, ПР
ОВЕРКА
КОНТРОЛЬНОЙ ЛАМПЫ СИСТЕМЫ КРУИЗ-
КОНТРОЛЯ И КОНТРОЛЬНОЙ ЛАМПЫ УСТА-
НОВКИ КРУИЗ-КОНТРОЛЯ, Диагностика по
симптомам>
2. Проверьте переключатель команд системы
круиз-контроля.

• КДН 11 <См. CC(diag)-15, КДН 11, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 15 <См. CC(diag)-20, КДН 15, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 21 <См. CC(diag)-21, КДН 21, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 24 <См. CC(diag)-22, КДН 24, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 65 <См. CC(diag)-23, КДН 65, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>

2. СИМПТОМ ДИАГНОСТИКИ 2

Режим круиз-контроля не может быть установ-
лен.
1. Проверьте переключатель команд системы
круиз-контроля.

• КДН 11 <См. CC(diag)-15, КДН 11, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 15 <См. CC(diag)-20, КДН 15, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 21 <См. CC(diag)-21, КДН 21, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 24 <См. CC(diag)-22, КДН 24, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 65 <См. CC(diag)-23, КДН 65, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>

2. Проверьте выключатель стоп-сигналов и
датчик нажатия педали тормоза.

• КДН 12 <См. CC(diag)-17, КДН 12, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 25 <См. CC(diag)-22, КДН 25, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 61 <См. CC(diag)-23, КДН 61, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>

3. Проверьте датчик нейтральной передачи.

• КДН 14 <См. CC(diag)-19, КДН 14, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 62 <См. CC(diag)-23, КДН 62, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>

4. Проверьте датчик скорости автомобиля.

• КДН 22 <См. CC(diag)-22, КДН 22, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 32 <См. CC(diag)-22, КДН 32, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>
• КДН 63 <См. CC(diag)-23, КДН 63, Проце-
дура диагностики с использованием кодов
диагностики неисправностей (КДН).>

3. СИМПТОМ ДИАГНОСТИКИ 3

Контрольная лампа установки круиз-контроля
не загорается.
Проверьте контрольную лампу установки кру-
из-контроля. <См. CC(diag)-12
, ПРОВЕРКА
КОНТРОЛЬНОЙ ЛАМПЫ СИСТЕМЫ КРУИЗ-
КОНТРОЛЯ И КОНТРОЛЬНОЙ ЛАМПЫ УСТА-
НОВКИ КРУИЗ-КОНТРОЛЯ, Диагностика по
симптомам>

4. СИМПТОМ ДИАГНОСТИКИ 4

Скорость автомобиля не поддерживается в рам-
ках заданного диапазона

±3 км/ч (±2 миль/ч).

Проверьте датчик скорости автомобиля.
• КДН 22 <См. CC(diag)-22, КДН 22, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 32 <См. CC(diag)-22, КДН 32, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 63 <См. CC(diag)-23, КДН 63, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

CC(diag)-11

Диагностика по симптомам

СИСТЕМА КРУИЗ-КОНТРОЛЯ (ДИАГНОСТИКА)

5. СИМПТОМ ДИАГНОСТИКИ 5

После нажатия переключателя RESUME/
ACCEL скорость автомобиля не увеличивается
или не возвращается к заданной.
Проверьте переключатель RESUME/ACCEL.
• КДН 11 <См. CC(diag)-15, КДН 11, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 15 <См. CC(diag)-20, КДН 15, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 21 <См. CC(diag)-21, КДН 21, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 24 <См. CC(diag)-22, КДН 24, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 65 <См. CC(diag)-23, КДН 65, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

6. СИМПТОМ ДИАГНОСТИКИ 6

После нажатия переключателя SET/COAST
скорость автомобиля не снижается.
Проверьте переключатель SET/COAST.
• КДН 11 <См. CC(diag)-15, КДН 11, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 15 <См. CC(diag)-20, КДН 15, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 21 <См. CC(diag)-21, КДН 21, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 24 <См. CC(diag)-22, КДН 24, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 65 <См. CC(diag)-23, КДН 65, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

7. СИМПТОМ ДИАГНОСТИКИ 7

После нажатия выключателя CANCEL режим
круиз-контроля не отменяется.
Проверьте выключатель CANCEL.
• КДН 11 <См. CC(diag)-15, КДН 11, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 15 <См. CC(diag)-20, КДН 15, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 21 <См. CC(diag)-21, КДН 21, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 24 <См. CC(diag)-22, КДН 24, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 65 <См. CC(diag)-23, КДН 65, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

8. СИМПТОМ ДИАГНОСТИКИ 8

После нажатия педали тормоза режим круиз-
контроля не отменяется.
Проверьте выключатель стоп-сигналов и дат-
чик нажатия педали тормоза.
• КДН 12 <См. CC(diag)-17, КДН 12, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 25 <См. CC(diag)-22, КДН 25, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 61 <См. CC(diag)-23, КДН 61, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

9. СИМПТОМ ДИАГНОСТИКИ 9

После переключения на нейтральную переда-
чу режим круиз-контроля не отменяется.
Проверьте датчик нейтральной передачи.
• КДН 14 <См. CC(diag)-19, КДН 14, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>
• КДН 62 <См. CC(diag)-23, КДН 62, Процедура
диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>















содержание   ..  487  488  489  490   ..
