EI-34

Молдинг крыши

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

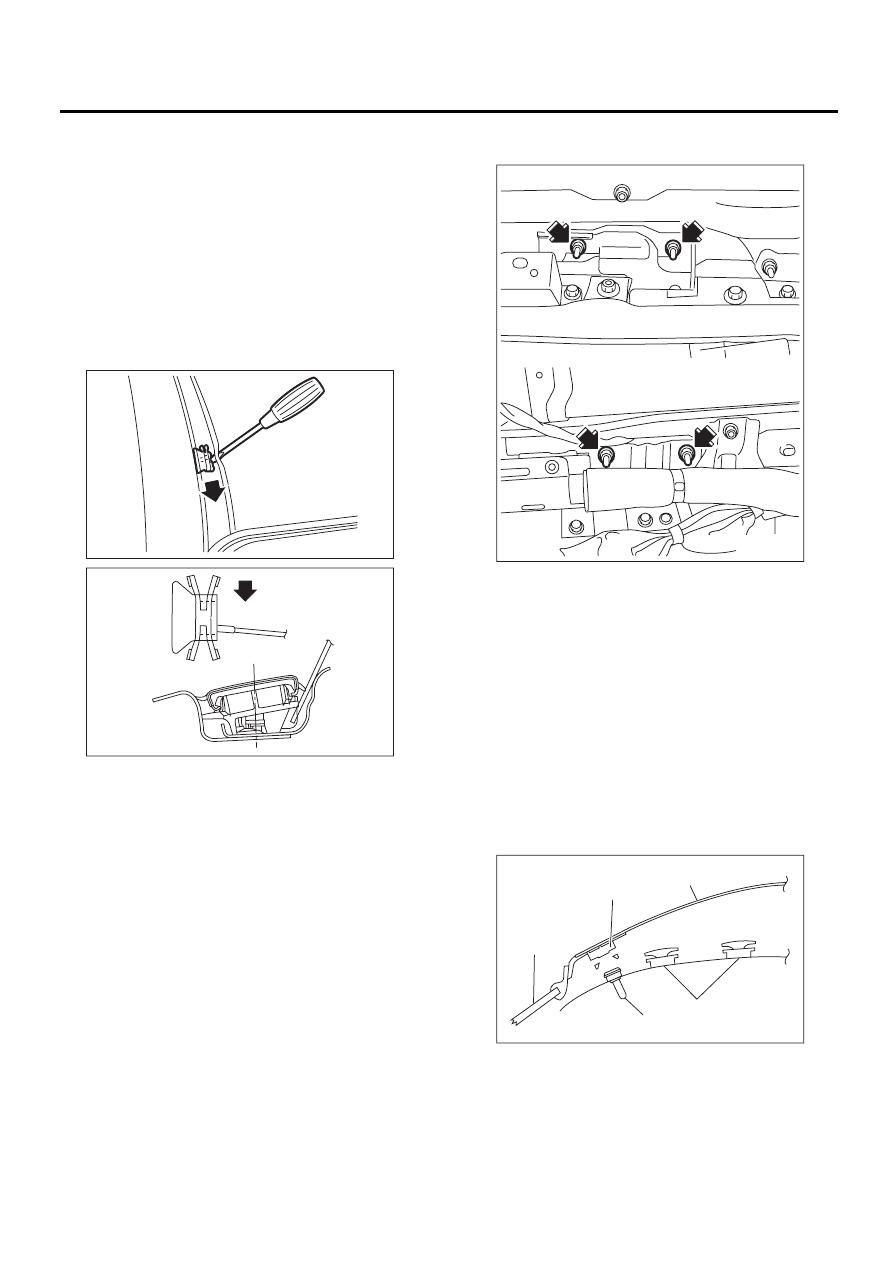

11.Молдинг крыши

A: СНЯТИЕ

1) Отверните край молдинга крыши и снимите
внутренние фиксаторы при помощи отвертки с
плоским жалом, перемещая ее в направлении
стрелки, показанной на рисунке.
Правая сторона автомобиля: Перемещайте от-
вертку в направлении передней части автомо-
биля
Левая сторона автомобиля: Перемещайте от-
вертку в направлении задней части автомоби-
ля

2) Потяните молдинг крыши вверх и снимите
его с кузова автомобиля.
3) Снимите внутреннюю отделку крыши <См.
EI-50,
 СНЯТИЕ, Внутренняя отделка крышки.>

4) Отверните гайки и снимите крепление ба-
гажника крыши.

B: УСТАНОВКА

1) Установите крепление багажника крыши.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,23 фунт-сила-фут)

2) Снимите все фиксаторы с молдинга крыши и
установите их со стороны кузова автомобиля.

ОСТОРОЖНО:
Обязательно заменяйте фиксаторы, пов-
режденные при снятии молдинга крыши но-
выми.
3) Прижмите передний край молдинга крыши к
ветровому стеклу и установите установочный
фиксатор на передней части молдинга на пис-
тон со стороны кузова автомобиля.

EI-01565

EI-01380

(1) Ветровое стекло
(2) Установочные фиксаторы
(3) Молдинг крыши
(4) Пистон
(5) Фиксатор

EI-00659

EI-01381

(2)

(1)

(4)

(5)

(3)

EI-35

Внутренняя отделка двери

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

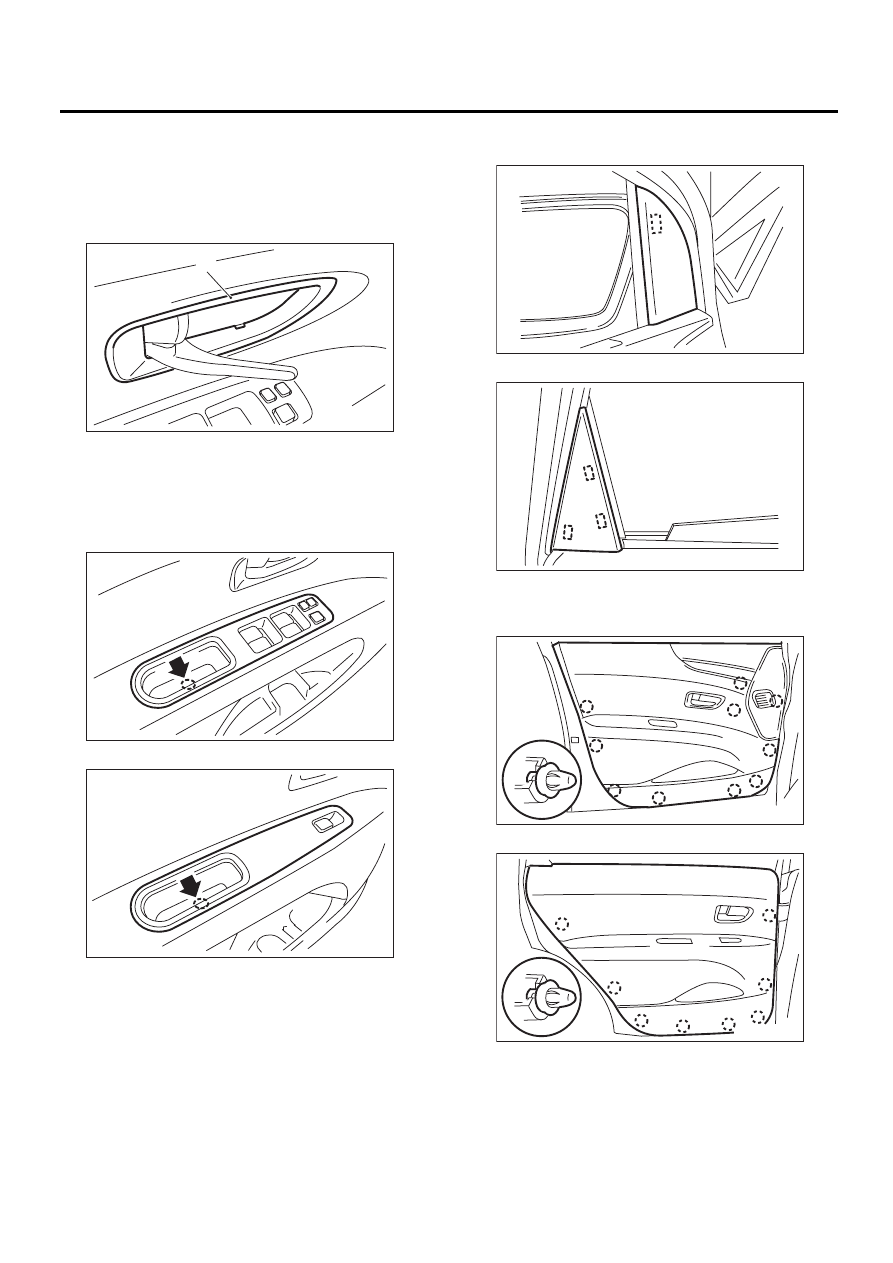

12.Внутренняя отделка двери

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите накладку (A) внутренней ручки
двери.

3) Снимите нижнюю накладку внутренней руч-
ки.
4) Отверните винт, чтобы снять узел блока
кнопок управления электростеклоподъемни-
ком.
• Передняя дверь

• Задняя дверь

5) Снимите крышку усилительной косынки.
• Передняя дверь

• Задняя дверь

6) Чтобы снять внутреннюю отделку двери,
снимите фиксатор и отсоедините все разъемы.
• Внутренняя отделка передней двери

• Внутренняя отделка задней двери

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01285

(A)

EI-01286

EI-01287

EI-01376

EI-01288

EI-01289

EI-01290

EI-36

Нижняя крышка панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

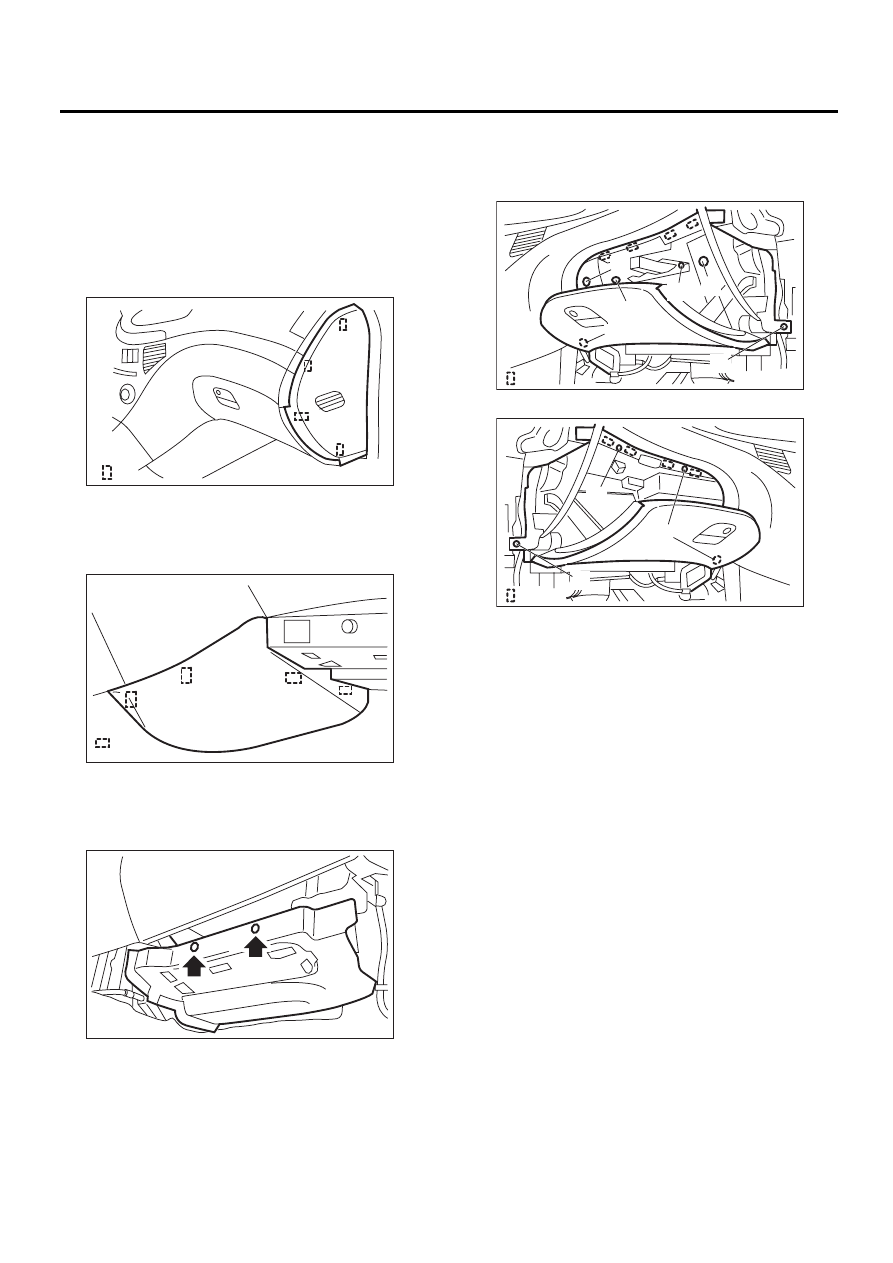

13.Нижняя крышка панели

приборов

A: СНЯТИЕ

1) Снимите накладку передней двери и ниж-
нюю внутреннюю отделку передней стойки.
<См. EI-43, СНЯТИЕ,
Внутренняя боковая от-
делка.>
2) Снимите левую боковую крышку панели
приборов.

3) Снимите фиксаторы и снимите левую ниж-
нюю боковую панель консоли.

4) Снимите фиксаторы, и снимите нижнюю
часть нижней крышки панели приборов.

5) Снимите фиксаторы и крючки и отсоедините
разъемы, после чего снимите верхнюю часть
нижней крышки панели приборов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

(A) Крючок

(A) Крючок

EI-01291

:(A)

EI-01292

:(A)

EI-01293

EI-01294

:(A)

EI-37

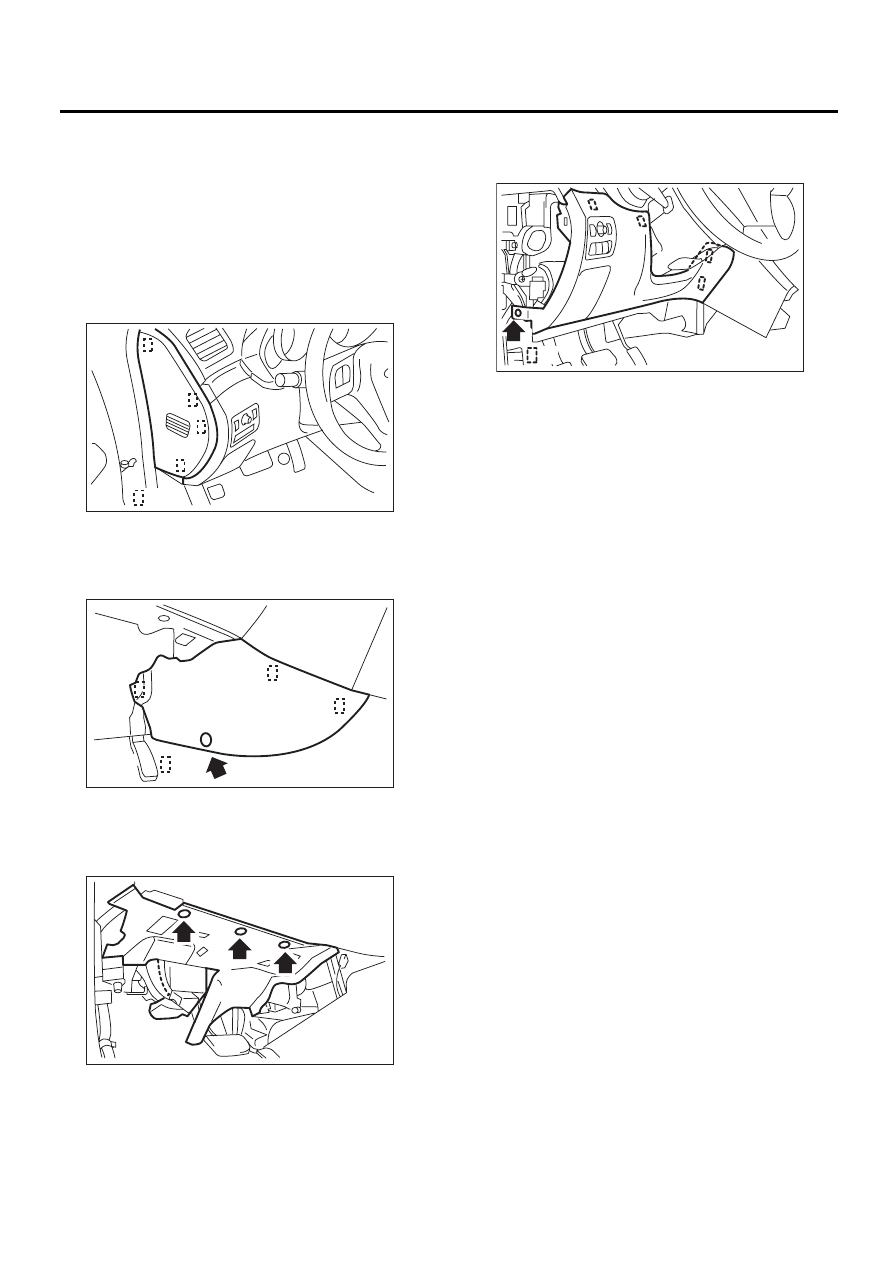

Отделение для перчаток

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

14.Отделение для перчаток

A: СНЯТИЕ

1) Снимите накладку передней двери и ниж-
нюю внутреннюю отделку передней стойки.
<См. EI-43, СНЯТИЕ,
Внутренняя боковая от-
делка.>
2) Снимите правую боковую крышку панели
приборов.

3) Снимите правую нижнюю боковую панель
консоли.

4) Снимите фиксаторы и снимите нижнюю
крышку отделения для перчаток.

5) Отверните винты (А) и крючки (В) и отсоеди-
ните разъем, после чего снимите узел отделе-
ния для перчаток.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

6) Снимите фиксаторы (А), левый и правый ог-
раничитель крышки отделения для перчаток
(В) и ремешок успокоителя, после чего снимите
крышку отделения для перчаток.

ПРИМЕЧАНИЕ:
Крышку отделения для перчаток можно снять
без снятия всего узла отделения для перчаток.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

(A) Крючок

(A) Крючок

EI-01295

:(A)

EI-01296

:(A)

EI-01297

EI-01298

(A)

(A)

(A)

(A)

(A)

(A)

:(B)

EI-01696

(A)

(A)

:(B)

(A)
