EI-26

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

9

Сварка

При помощи пенополиуретанового сварочного прутка и теплового пистолета осуществите
сварку на срезанном на конус участке, одновременно расплавляя и сварочный пруток, и пов-
режденный участок.

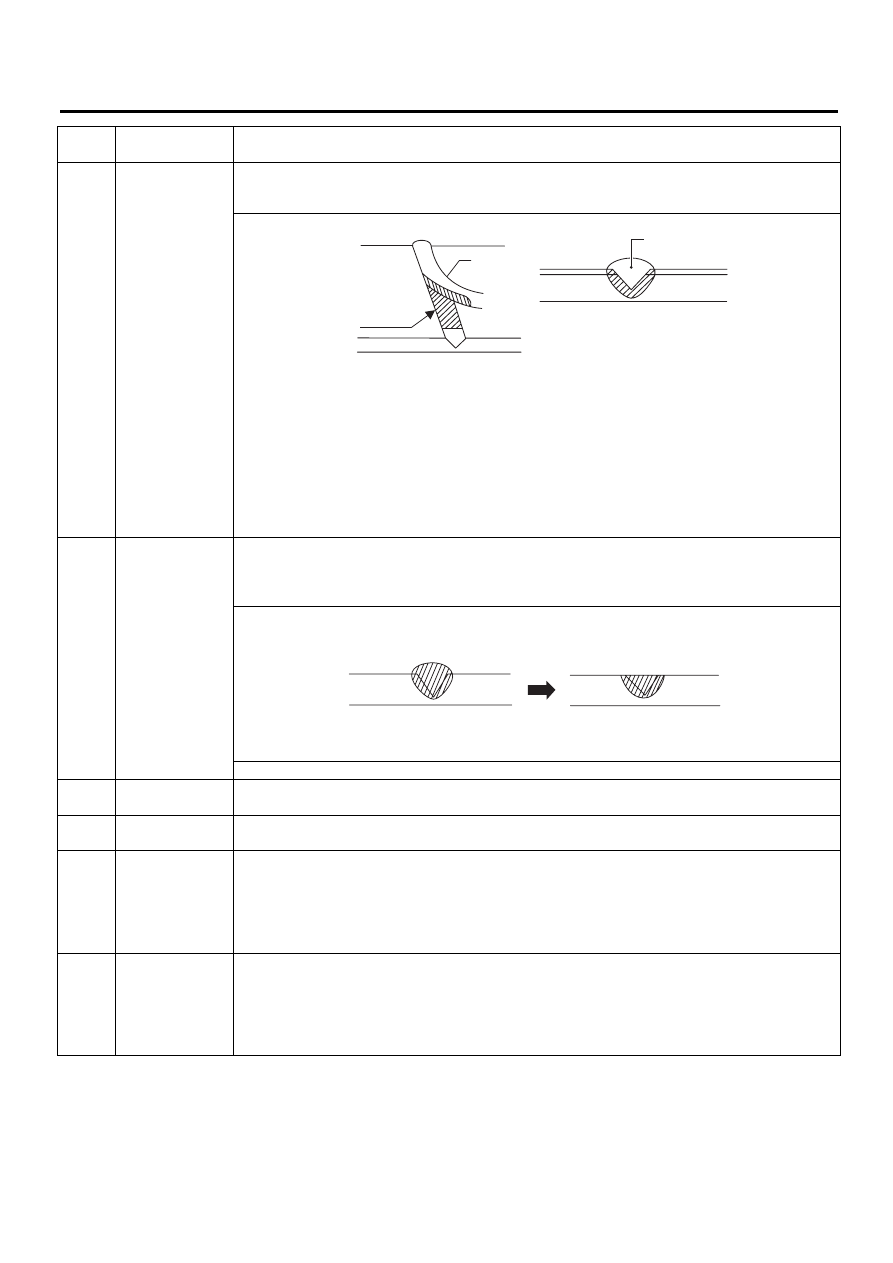

(1) Сварочный пруток
(2) Расплавьте заштрихованный участок
(3) Вид в разрезе

ПРИМЕЧАНИЕ:
• Расплавьте заштрихованные участки.
• Не расплавляйте сварочный пруток до начала стекания, иначе это приведет к уменьшению
прочности шва.
• Всегда держите тепловой пистолет на расстоянии 1 — 2 см (0,4 — 0,8 дюйма) от точки сва-
ривания.
• Оставьте сваренный участок до полного остывания.

10

Зачистка на-
ждачной бума-
гой (II)

Удалите излишний слой сварки при помощи шпателя. Если вместо шпателя применяется
дрель или шлифовальный круг, то скорость вращения должна быть не выше 1500 об/мин, а из-
лишний слой сварки должен сниматься постепенно. При более высоких оборотах пенополи-
уретановая основа может расплавиться.

Отшлифуйте сваренный участок наждачной бумагой №240.

11

Защита

Укройте участок основы черного цвета защитной лентой.
Рекомендованная защитная лента: Nichiban № 533 или аналог

12

Очистка/обез-
жиривание

Произведите полную очистку весь обработанный участок тем же растворителем, который
применялся в операции № 4.

13

Грунтование

Нанесите слой грунтовки на поверхность участка, подлежащего ремонту, а также на прилега-
ющие участки. При необходимости укройте эти участки защитной пленкой.
Рекомендованная грунтовка:  Грунтовка Mp/ 364 PP

ПРИМЕЧАНИЕ:
Обязательно наносите грунтовку при помощи распылителя с давлением струи распыла 245 —
343 кПа (2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм).

14

Время для про-
сушки

Оставьте отремонтированный участок при температуре 20°C (68°F) на 10-15 минут, пока грун-
товка не подсохнет наполовину.

ПРИМЕЧАНИЕ:
Если на обработанную поверхность попадет грязь или пыль, сотрите ее куском ткани, смочен-
ным в спирте. (Не применяйте растворитель, так как обработанная поверхность может рас-
плавиться.)

Опера-

ция №

Наименование

операции

Содержание работ

(1)

(2)

(2)

(3)

EI-00237

EI-00042

EI-27

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

15

Нанесение шпат-
левки

Нанесите слой шпатлевки на ремонтируемую поверхность в два или три захода с интервалом
3-5 минут.
Рекомендуемая шпатлевка:
• Грунтовка UPS 300 Flex
• Отвердитель № 303 UPS 300 Exclusive
• Разбавитель NPS 725 Exclusive
• Пропорция смеси:
2 : 1 (UPS 300: № 303)
• Вязкость: 12 — 14 секунд/20°C (68°F)
• Толщина слоя покрытия: 40 — 50 μ

16

Сушка

Дайте поверхности, на которую нанесено покрытие, подсохнуть в течение 20 минут при 20°C
(68°F) или 30 минут при 60°C (140°F).

17

Зачистка на-
ждачной бума-
гой (III)

Произведите зачистку поверхности покрытия и прилегающих участков при помощи наждач-
ной бумаги №400 и воды.

18

Очистка/обез-
жиривание

Аналогично операции № 12.

19

Кроющая крас-
ка (I)

Бесцветная

Краска с металлическим наполнителем

Воспользуйтесь “блочным” способом покрытия.
• Рекомендуемая краска:
Suncryl (SC)
№ 307 Flex Hardener (отвердитель)
SC Reducer (разбавитель)
• Пропорция смеси:
Suncryl (SC): Отвердитель № 307 Flex = 3 : 1
• Вязкость: 11 — 13 секунд/20°C (68°F)
• Толщина слоя покрытия: 40 — 50 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

Воспользуйтесь “блочным” способом покры-
тия.
• Рекомендуемая краска:
Suncryl (SC)
№ 307 Flex Hardener (отвердитель)
SC Reducer (разбавитель)
• Пропорция смеси:
Suncryl (SC): Отвердитель № 307 Flex = 3: 1
• Вязкость: 11 — 13 секунд/20°C (68°F)
• Толщина слоя покрытия: 20 — 30 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

20

Время для про-
сушки

Не требуется.

Оставьте при температуре 20°C (68°F) на
время не менее 10 минут, пока верхний слой
не подсохнет наполовину.
ПРИМЕЧАНИЕ:
Не допускайте попадания пыли и грязи на об-
рабатываемую поверхность.

21

Кроющая крас-
ка (II)

Не требуется.

Нанесите прозрачное покрытие в три захода
с интервалом 3-5 минут.
• Рекомендуемая краска:
SC710 Overlay Clear
№ 307 Flex Hardener (отвердитель)
SC Reducer (разбавитель)
• Пропорция смеси:
Suncryl (SC): Отвердитель № 307 Flex = 3: 1
• Вязкость: 10 — 13 секунд/20°C (68°F)
• Толщина слоя покрытия: 20 — 30 μ
• Давление струи распылителя: 245 — 343 кПа
(2,5 — 3,5 кг/см

2

, 36 — 50 фунтов на кв. дюйм)

22

Сушка

Дайте поверхности, на которую нанесено покрытие, подсохнуть в течение двух часов при 20°C
(68°F) или 30 минут при 60°C (140°F).
ПРИМЕЧАНИЕ:
Не допускайте превышения температуры в 80°C (176°F), так как это может деформировать
пенополиуретановую основу.

23

Проверка

Тщательно проверьте состояние отремонтированного участка

24

Снятие защит-
ной пленки

Удалите защитную ленту, установленную в ходе операции № 11 и 13.

25

Установка дета-
лей

Установите детали на бампер в порядке, обратном снятию.

26

Установка бам-
пера

Установите бампер.

Опера-

ция №

Наименование

операции

Содержание работ

EI-28

Задний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

7. Задний бампер

A: СНЯТИЕ

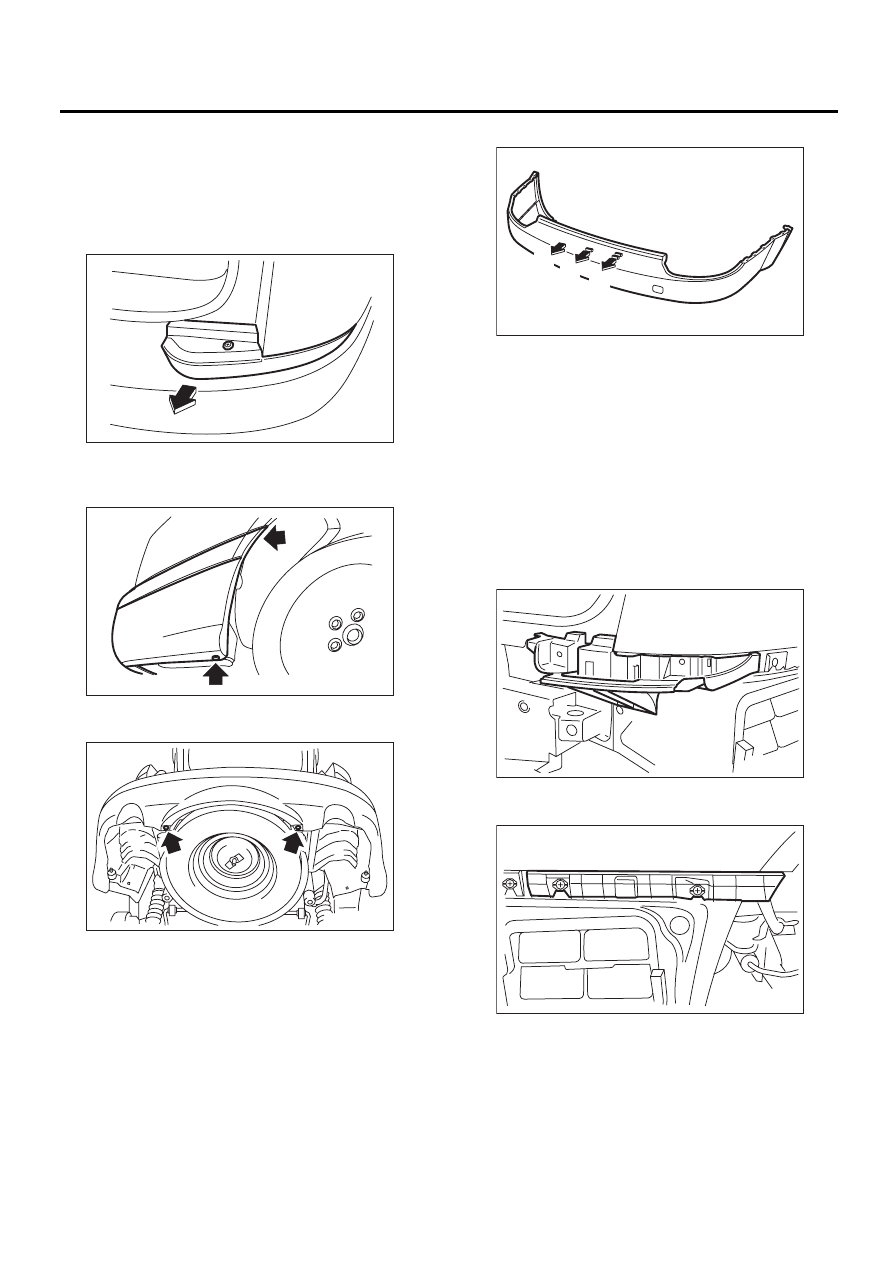

1. ОБЛИЦОВКА ЗАДНЕГО БАМПЕРА

1) Снимите фиксаторы и снимите светоотра-
жатель.

2) Отверните брызговик и снимите фиксатор
(А) и (В) с внутренней части колесной арки и
нижней части бампера.

3) Снимите фиксаторы с нижней части заднего
бампера.

4) Снимите задний бампер с кузова автомобиля.

ОСТОРОЖНО:
Не следует тянуть, прилагая чрезмерные
усилия. В противном случае, можно повре-
дить монтажную зону кронштейна.

ПРИМЕЧАНИЕ:
Снятие облицовки бампера с кронштейна лег-
че производить, начиная с края и последова-
тельно дальше.

2. КРОНШТЕЙН ЗАДНЕГО БАМПЕРА

1) Снимите облицовку заднего бампера с кузо-
ва автомобиля.
2) Снимите угловую скобу.

3) Снимите боковой кронштейн с кузова авто-
мобиля.

EI-01273

EI-00580

(A)

(B)

EI-01274

EI-01275

(2)

(3)

(1)

EI-01276

EI-01277

EI-29

Задний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

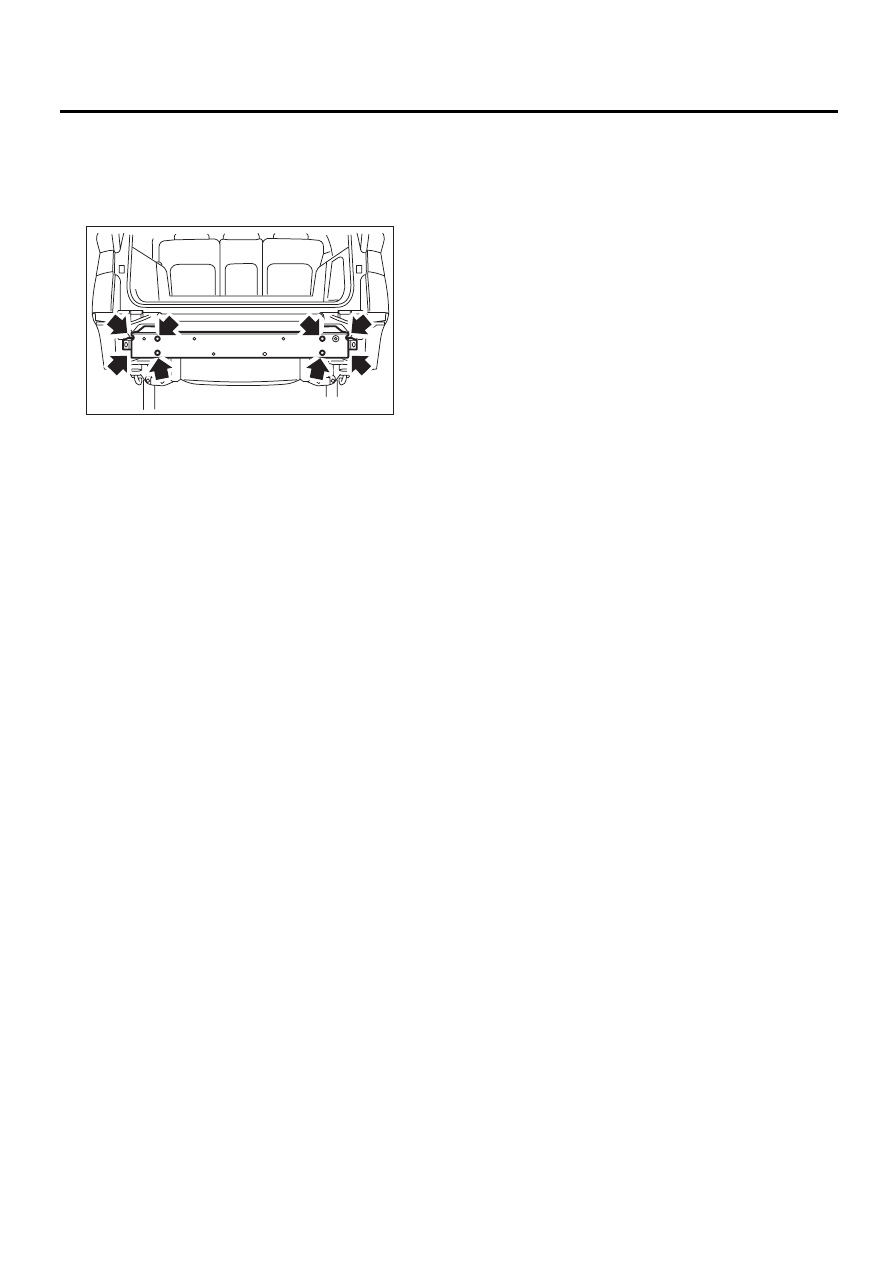

3. УЗЕЛ БАЛКИ ЗАДНЕГО БАМПЕРА

1) Снимите облицовку заднего бампера.
2) Снимите гаситель энергии.
3) Отверните гайки и снимите узел балки бам-
пера с кузова автомобиля.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EI

-5, ЗАДНИЙ БАМПЕР, УЗЕЛ, Общие

сведения.>

C: РЕМОНТ

См. раздел по ремонту переднего бампера.
<См. EI-23, РЕМОНТ,
 Передний бампер.>

EI-01278
