Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 470





EI-18

Щиток топливного бака

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

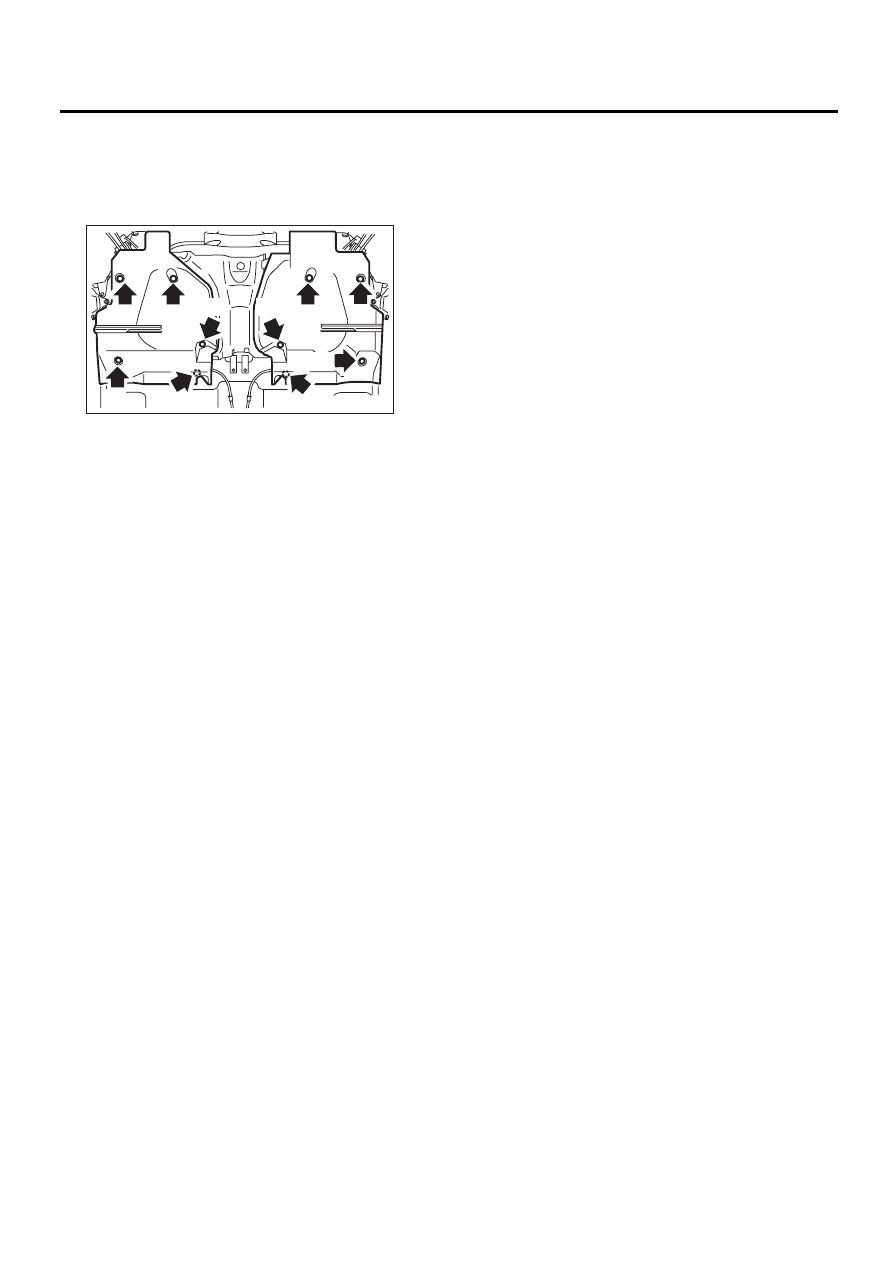

3. Щиток топливного бака

A: СНЯТИЕ

1) Отверните болты (A) и гайки (B), а затем сни-
мите щиток топливного бака.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. EI

-3, НИЖНИЙ КОЖУХ, УЗЕЛ, Общие

сведения.>

EI-01265

(A)

(A)

(A)

(A)

(A)

(A)

(B)

(B)

(B)

(B)

EI-19

Брызговик

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

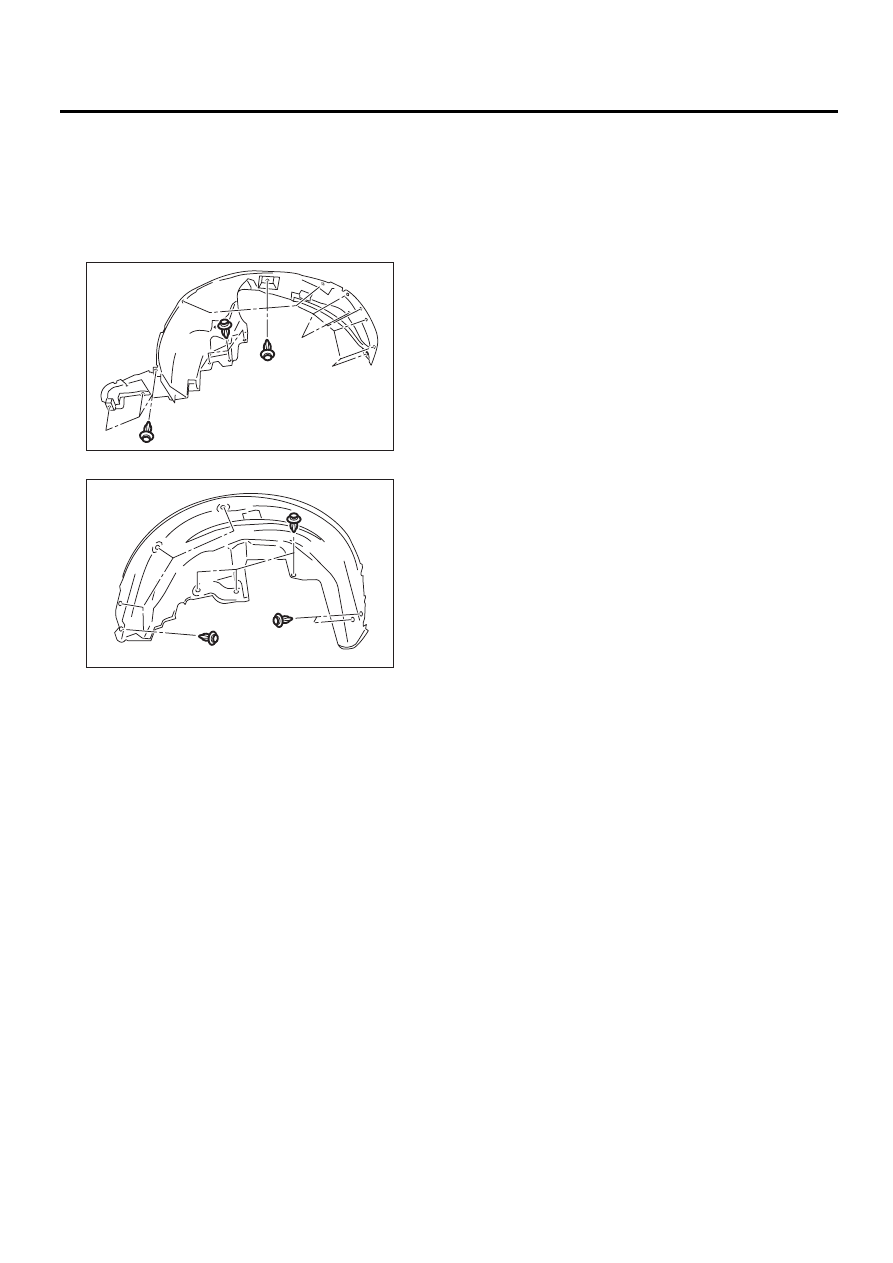

4. Брызговик

A: СНЯТИЕ

1) Снимите колеса
2) Ослабьте винты и фиксаторы и снимите
брызговик.
• Передний брызговик

• Задний брызговик

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01266

EI-01267

EI-20

Передняя решетка радиатора

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

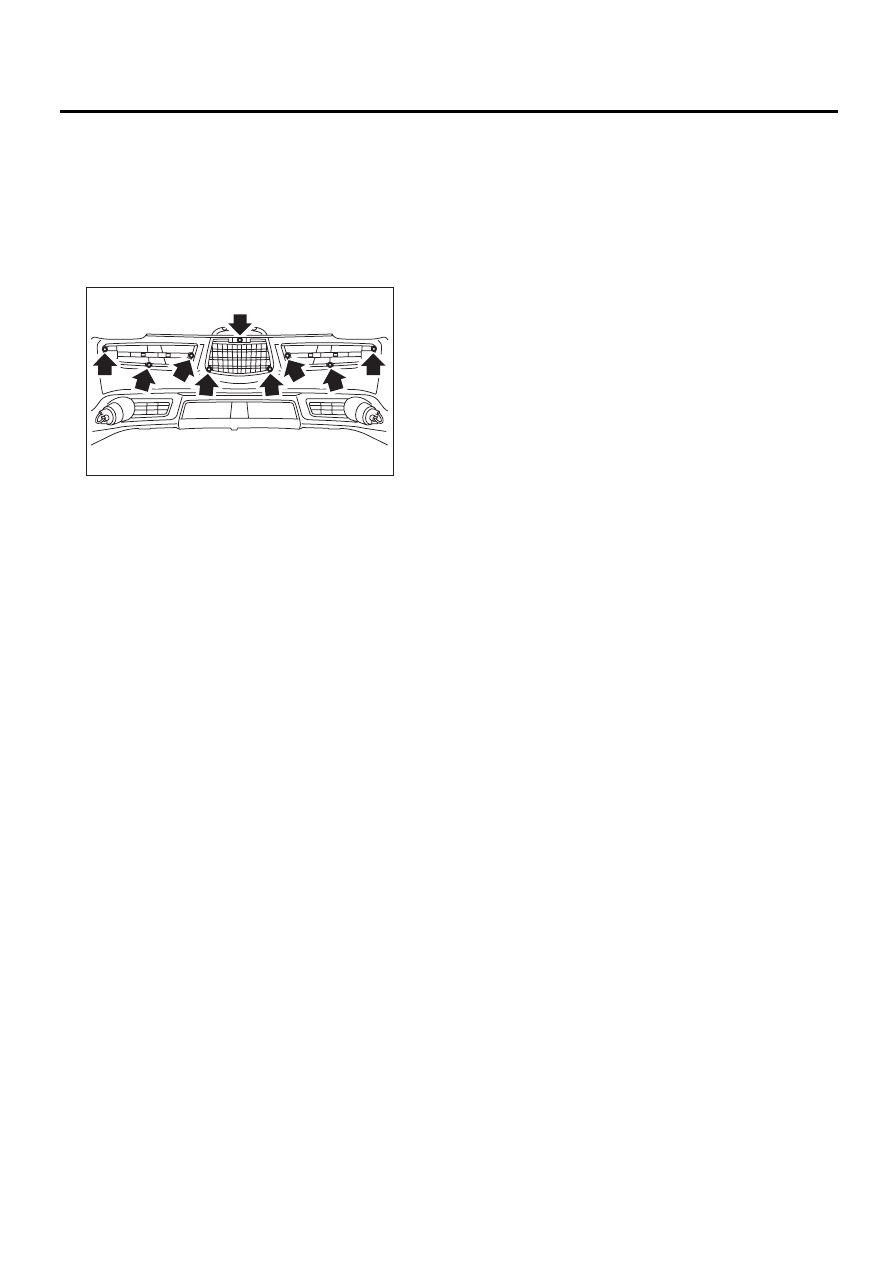

5. Передняя решетка

радиатора

A: СНЯТИЕ

1) Снимите передний бампер. <См. EI-21, СНЯ-
ТИЕ, Передний бампер.>
2) Отверните винты и снимите переднюю ре-
шетку радиатора с облицовки бампера.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01262

EI-21

Передний бампер

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

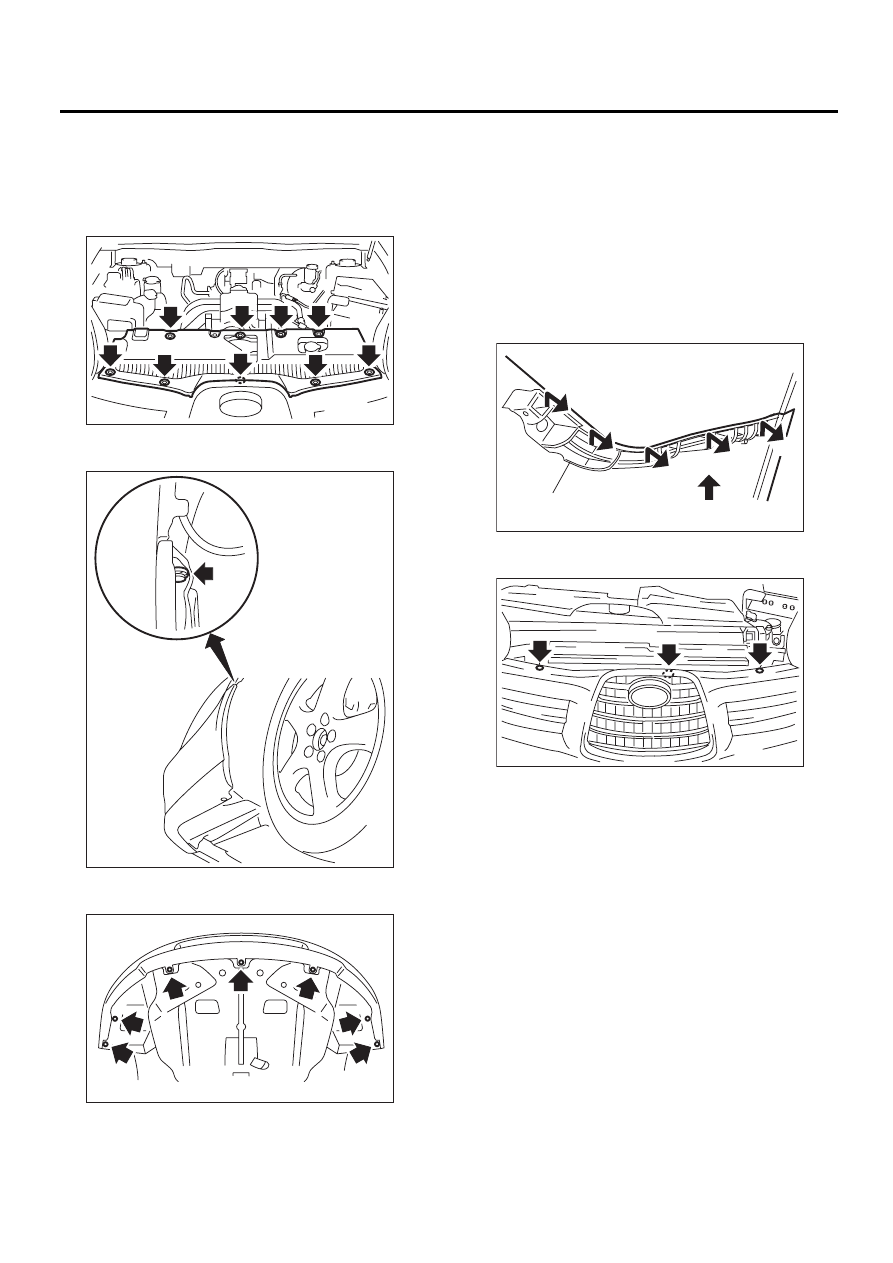

6. Передний бампер

A: СНЯТИЕ

1. ОБЛИЦОВКА ПЕРЕДНЕГО БАМПЕРА

1) Снимите переднюю верхнюю панель.

2) Отверните передний брызговик и снимите
фиксаторы, соединяющие крыло и бампер.

3) Снимите фиксаторы с нижней части бампе-
ра.

4) Отсоедините разъем противотуманного фо-
наря. (Модель с противотуманным фонарем)

5) Снимите желобок на облицовке бампера с
направляющего кронштейна (А).

ОСТОРОЖНО:
Не прикладывайте чрезмерных усилий. В
противном случае, можно повредить жело-
бок на облицовке бампера.

ПРИМЕЧАНИЕ:
Если приподнять облицовку бампера и прово-
дить снятие со стороны крыла в последова-
тельности (B), (1) — (5), это облегчит процесс
снятия.

6) Снимите фиксаторы, после чего снимите об-
лицовку бампера с кузова автомобиля.

7) Снимите решетку радиатора с облицовки
бампера. <См. EI-20, СНЯТ
ИЕ, Решетка радиа-
тора.>
8) Снимите противотуманный фонарь с обли-
цовки бампера. <См. LI-19
, СНЯТИЕ, Узел пе-
редней противотуманной фары.>

EI-01268

EI-00572

EI-00573

EI-01379

(1)

(2)

(3)

(4)

(5)

(B)

(A)

EI-01378
