Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 469





EI-14

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

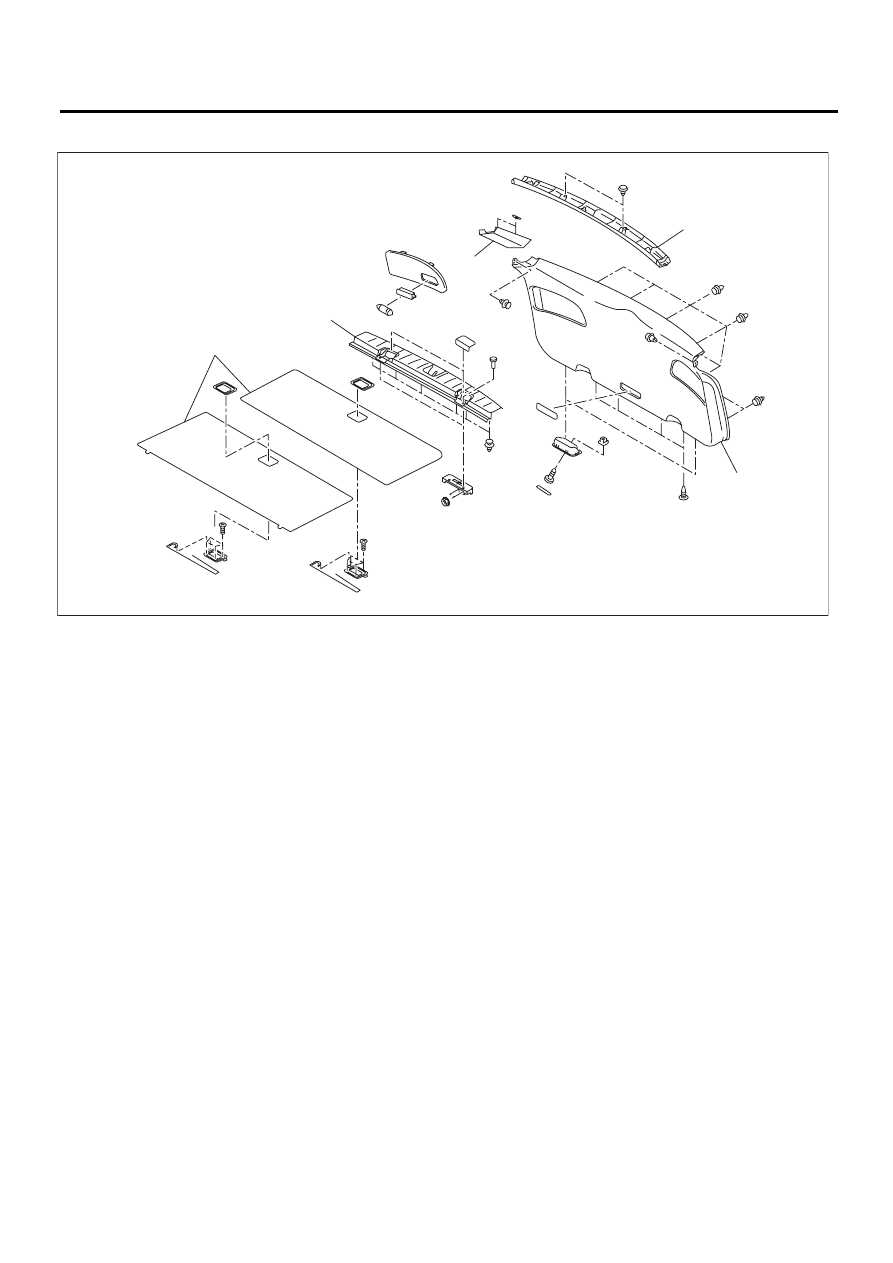

14.ОТДЕЛКА ДВЕРЦЫ БАГАЖНОГО ОТСЕКА

(1)

Верхняя внутренняя отделка па-
нели дверцы багажного отсека

(3)

Концевая напольная накладка
багажного отсека

(5)

Нижняя внутренняя отделка па-
нели дверцы багажного отсека

(2)

Внутренняя отделка стойки па-
нели дверцы багажного отсека

(4)

Коврик багажного отсека





EI-01541

(2)

(3)

(4)

(1)

(5)

EI-15

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

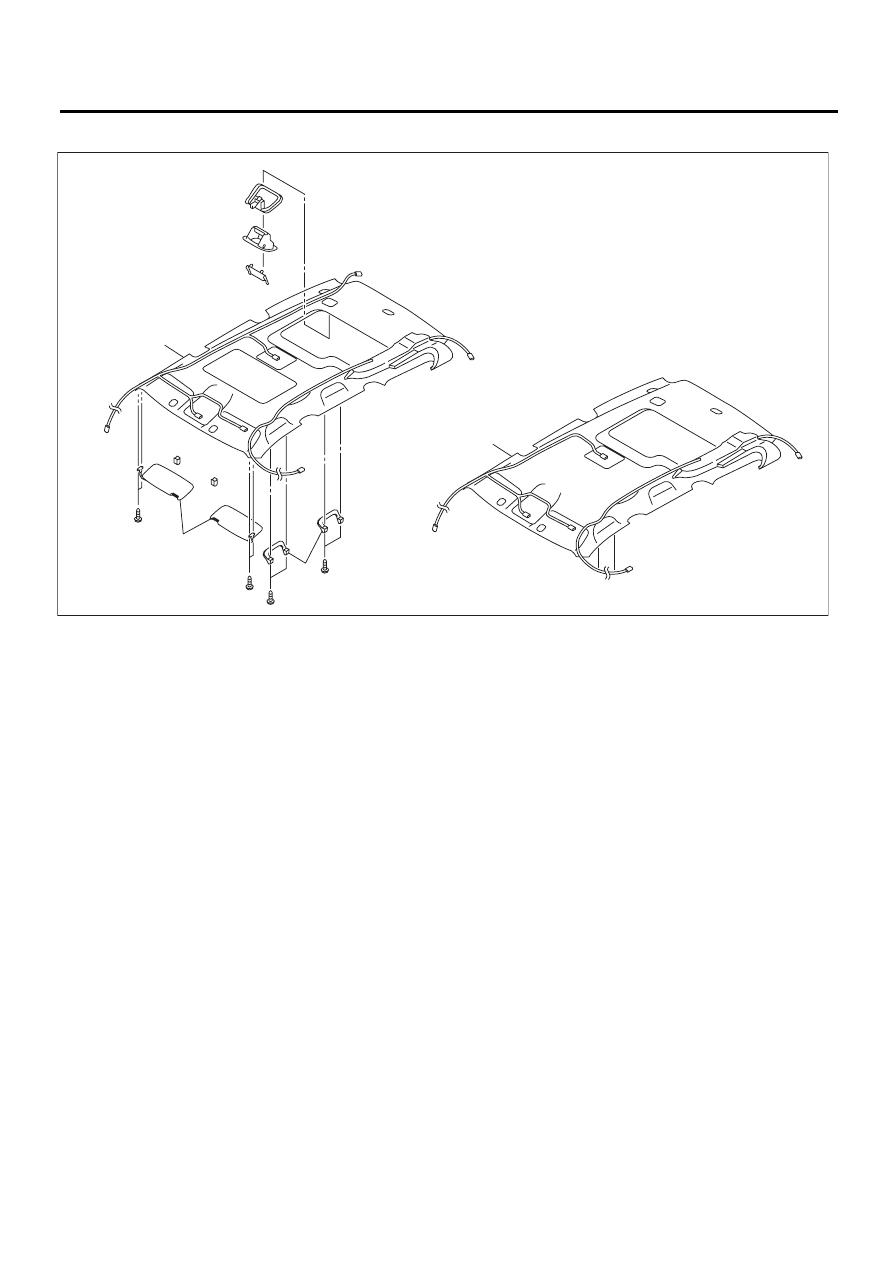

15.ВНУТРЕННЯЯ ОТДЕЛКА КРЫШИ

(1)

Внутренняя отделка крыши (модель с люком)

(3)

Солнцезащитный козырек

(4)

Поручень

(2)

Внутренняя отделка крыши









EI-01694

(4)

(3)

(1)

(2)

EI-16

Общие сведения

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

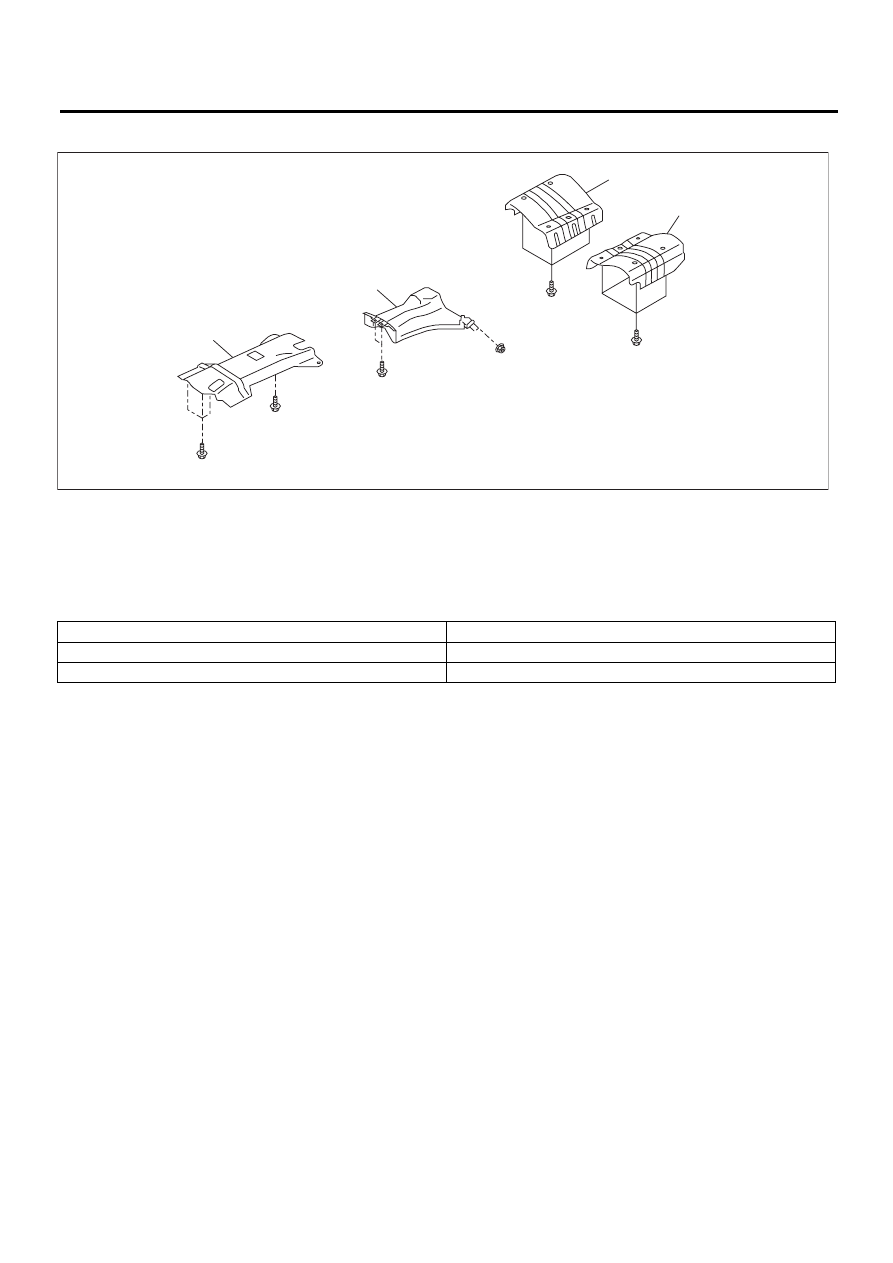

16.КРЫШКА ТЕПЛОЗАЩИТНОГО ЭКРАНА

B: ПОДГОТОВКА ИНСТРУМЕНТА

(1) Передняя крышка теплозащит-

ного экрана

(3)

Задняя крышка теплозащитного
экрана, правая

(4)

Задняя крышка теплозащитного
экрана, левая

(2) Центральная крышка теплоза-

щитного экрана









НАИМЕНОВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Съемник фиксатора

Используется для снятия внутренней отделки автомобиля.

Плоскогубцы

Применяются для снятия различных зажимов и хомутов.

(1)

(2)

(3)

(4)

EI-01708

EI-17

Передний нижний кожух

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

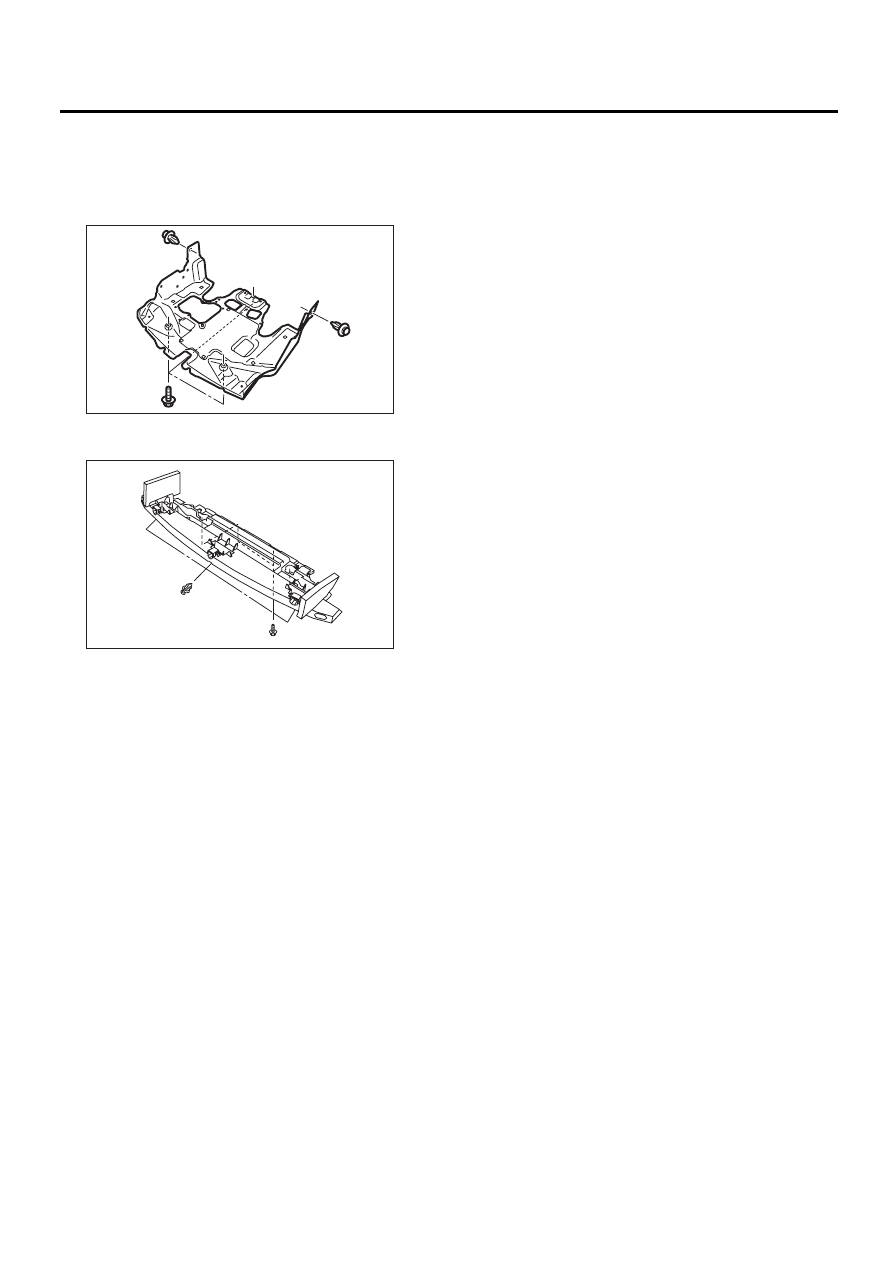

2. Передний нижний кожух

A: СНЯТИЕ

1) Снимите фиксаторы и болты, после чего
снимите нижний кожух.

2) Снимите фиксаторы и болты, после чего
снимите передний нижний щиток

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. EI

-2, НИЖНИЙ КО-

ЖУХ, УЗЕЛ, Общие сведения.>

EI-01263

EI-01700
