Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 475





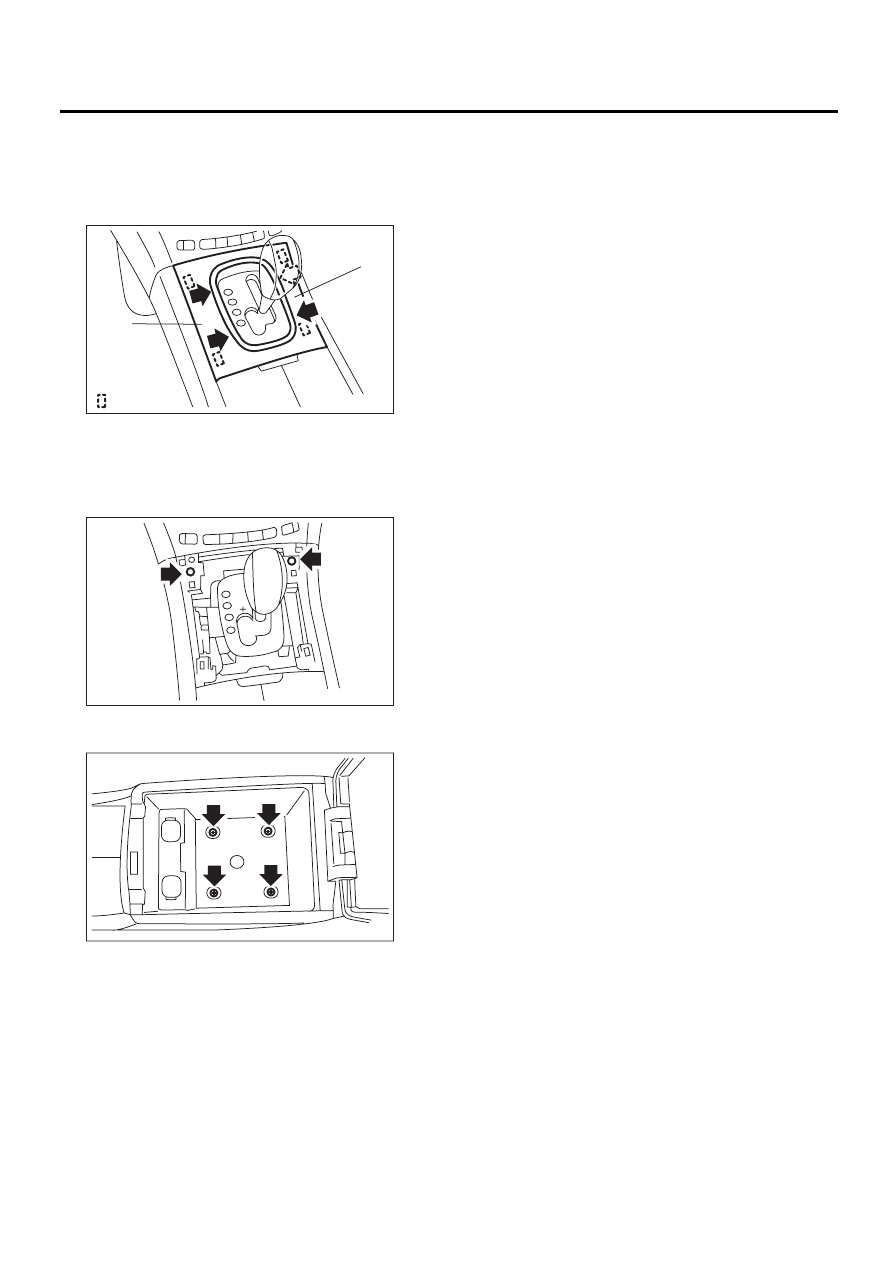

EI-38

Ящик консоли

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

15.Ящик консоли

A: СНЯТИЕ

1) Снимите кольцевой индикатор (А) и пере-
днюю панель консоли (В).

ПРИМЕЧАНИЕ:
Кольцевой индикатор можно легко снять, вста-
вив съемник для фиксаторов или аналогичный
инструмент в места, отмеченные стрелками.
2) Отверните винты.

3) Отверните болты, расположенные внутри
верхнего кармана.

4) Извлеките нижний карман консоли и сними-
те ящик консоли.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01299

P

R

N

D

:(B)

(B)

(A)

EI-01300

P

R

N

D

EI-01324

EI-39

Центральная консоль

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

16.Центральная консоль

A: СНЯТИЕ

1) Снимите панель управления. <См. AC-33,
СНЯТИЕ, Панель управления.>
2) Снимите нижнюю крышку панели приборов.
<См. EI-36
, СНЯТИЕ, Нижняя крышка панели
приборов.>
3) Снимите отделение для перчаток. <См. EI-

37, СНЯТИЕ, Отделение для перчаток.>
4) Снимите ящик консоли. <См. EI-38, СНЯТИЕ,
Ящик консоли.>

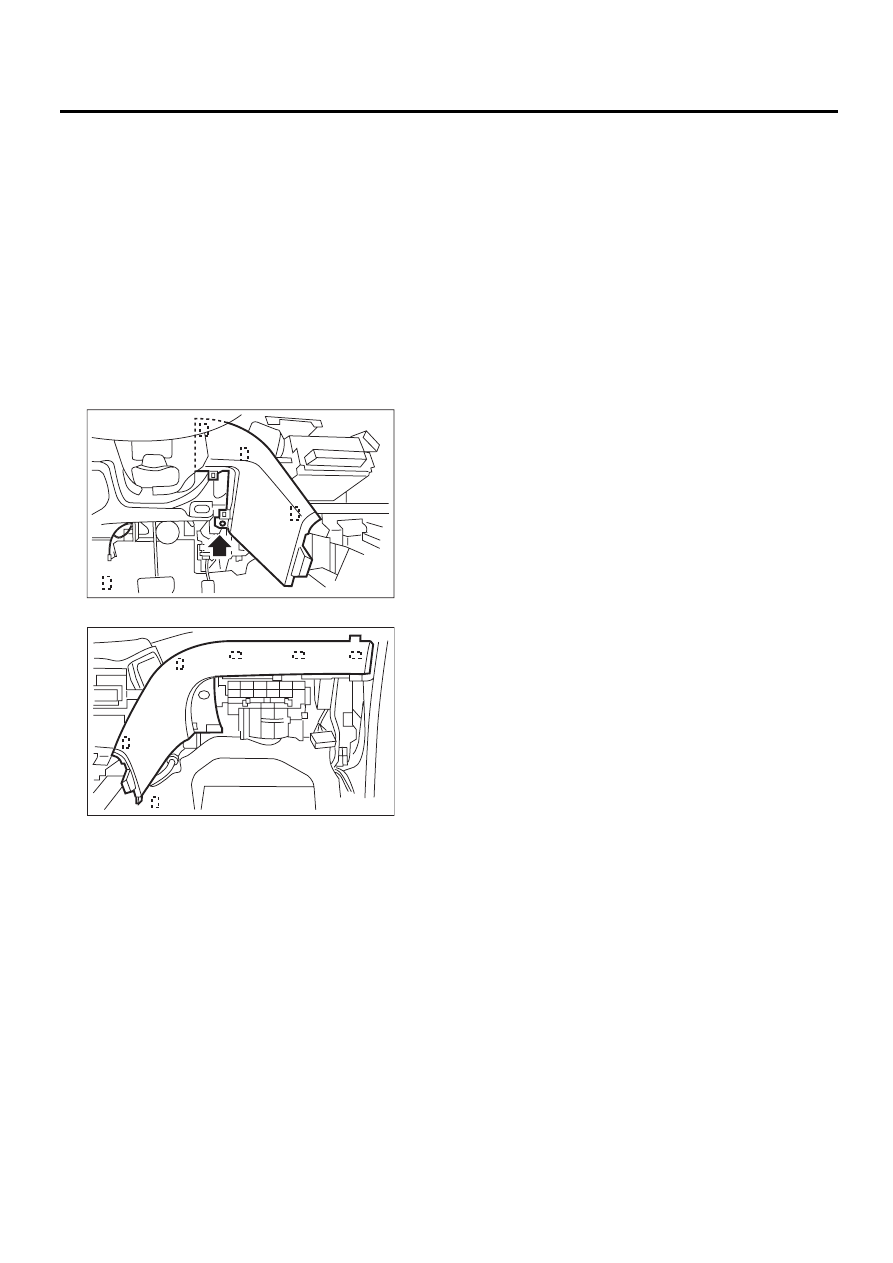

5) Чтобы снять верхнюю боковую панель кон-
соли, отверните винты и фиксаторы (А).
• Со стороны водителя

• Со стороны пассажира переднего сиденья

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01325

:(A)

EI-01326

:(A)

EI-40

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

17.Узел панели приборов

A: СНЯТИЕ

ОСТОРОЖНО:
При снятии панели приборов с автомобиля
не забудьте о выполнении следующих пунк-
тов.
• Перед выполнением работ обратитесь к
пункту “УЗЕЛ” в разделе “Общие сведения”.
<См. AB

-4, ОСТОРОЖНО, Общие сведения.>

• Обязательно отсоедините каждый разъем
жгута проводов. Не прилагайте значитель-
ных усилий при снятии панели приборов,
чтобы не повредить жгут проводов.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности. Повреждение этого жгута про-
водов может вызвать сбой при срабатыва-
нии системы подушек безопасности.
• Соблюдайте осторожность, чтобы не пов-
редить внутреннюю отделку при снятии па-
нели приборов с автомобиля.

ПРИМЕЧАНИЕ:
• Установка меток совмещения на каждый
разъем облегчит процесс последующей сбор-
ки.
• Во избежание повреждения панели прибо-
ров, обязательно подготовьте стол или что-ни-
будь аналогичное для хранения панели прибо-
ров после снятия.

1. ВЕРХНЯЯ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ

1) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Снимите ящик консоли. <См. EI-38, СНЯТИЕ,
Ящик консоли.>
3) Снимите нижнюю крышку панели приборов.
<См. EI-36
, СНЯТИЕ, Нижняя крышка панели
приборов.>
4) Снимите отделение для перчаток. <См. EI-

37, СНЯТИЕ, Отделение для перчаток.>
5) Снимите центральную консоль. <См. EI-39,
СНЯТИЕ, Центральная консоль.>
6) Снимите узел аудиосистемы. <См. ET-15,
СНЯТИЕ, Аудиосистема.>
7) Снимите узел комбинации приборов. <См.
IDI-11
, СНЯТИЕ, Комбинация приборов.>
8) Снимите верхнюю вентиляционную решет-
ку. <См. AC-50
, ВЕРХНЯЯ ВЕНТИЛЯЦИОННАЯ
РЕШЕТКА, СНЯТИЕ, Вентиляционная решет-
ка.>
9) Снимите мультиинформационный дисплей
или дисплей системы навигации, а также па-
нель предупредительных сообщений. <См. ET-

23, СНЯТИЕ, Дисплей системы навигации.>

10) Снимите верхнюю внутреннюю отделку пе-
редней стойки. <См. EI-43, СНЯТИЕ,
Внутрен-
няя боковая отделка.>

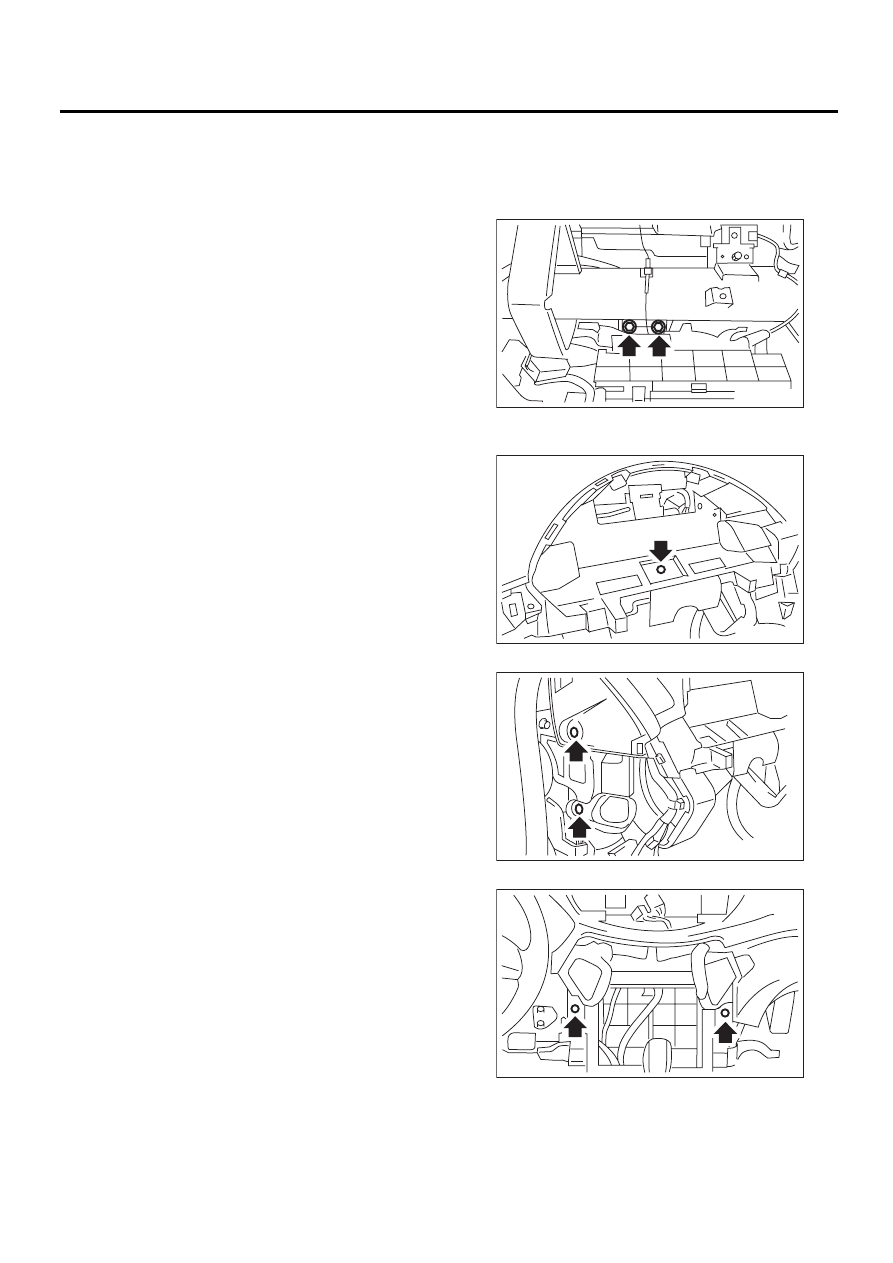

11) Снимите монтажные болты модуля подуш-
ки безопасности переднего пассажира.

12) Снимите следующие винты.
• На комбинации приборов

• С левой и правой стороны панели приборов

• В центре панели приборов

13) Убедитесь в том, что верхняя часть панели
приборов отсоединена от опорной балки руле-
вой колонки.

EI-01327

EI-01328

EI-01330

EI-01329

EI-41

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

14) Отсоедините разъемы и снимите панель
приборов с кузова автомобиля.
15) Снимите воздуховод отопителя. <См. AC-

52, СНЯТИЕ, Воздуховод отопителя.>
16) Снимите вентиляционную решетку. <См.
AC-50
, СНЯТИЕ, Вентиляционная решетка.>
17) Снимите модуль подушки безопасности пе-
реднего пассажира. <См. AB-15, СНЯТИЕ,
Мо-
дуль подушки безопасности переднего пасса-
жира.>

2. ОПОРНАЯ БАЛКА РУЛЕВОЙ
КОЛОНКИ

1) Снимите верхнюю часть панели приборов.
2) Снимите вал рулевого управления с опорной
балки рулевой колонки. <См. PS-21, СНЯТИ
Е,
Рулевая колонка с изменяемым углом накло-
на.>

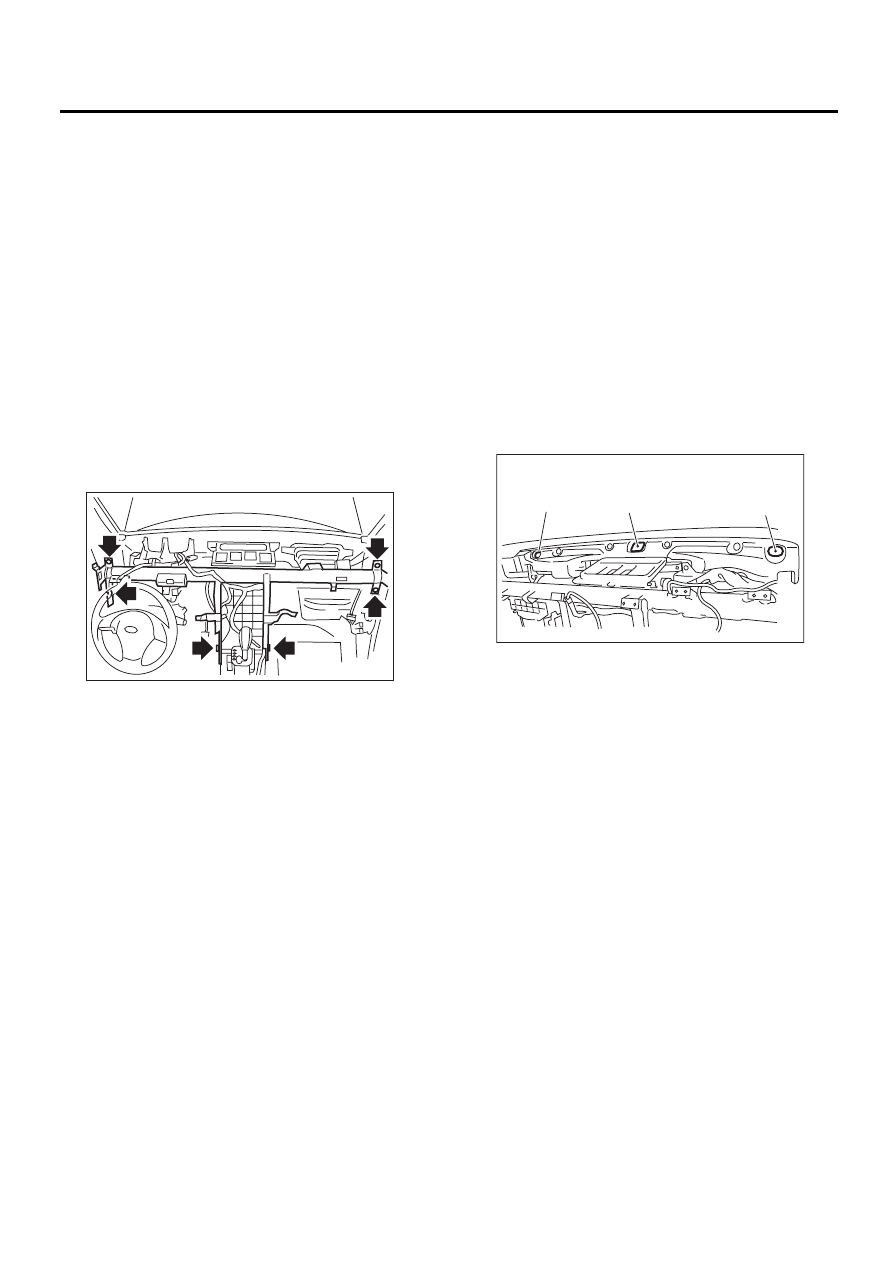

3) Отверните болты и снимите опорную балку
рулевого управления.

3. УЗЕЛ ПАНЕЛИ ПРИБОРОВ

1) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
2) Снимите ящик консоли. <См. EI-38, СНЯТИЕ,
Ящик консоли.>
3) Снимите нижнюю крышку панели приборов.
<См. EI-36
, СНЯТИЕ, Нижняя крышка панели
приборов.>
4) Снимите отделение для перчаток. <См. EI-

37, СНЯТИЕ, Отделение для перчаток.>
5) Снимите центральную консоль. <См. EI-39,
СНЯТИЕ, Центральная консоль.>
6) Снимите верхнюю внутреннюю отделку пе-
редней стойки. <См. EI-43, СНЯТИЕ, Внутрен-
няя боковая отделка.>
7) Снимите вал рулевого управления с опорной
балки рулевой колонки. <См. PS-21, СНЯТИ
Е,
Рулевая колонка с изменяемым углом накло-
на.>
8) Отсоедините разъемы и снимите панель
приборов с кузова автомобиля.
9) Отверните болт и снимите опорную балку
рулевого управления.

ПРИМЕЧАНИЕ:
Положение крепежных болтов опорной балки
рулевой колонки приведено в разделе, описы-
вающем процедуру снятия опорной балки руле-
вой колонки.
10) Убедитесь в том, что все разъемы жгута
проводов отсоединены, после чего снимите
узел панели приборов с автомобиля.

ПРИМЕЧАНИЕ:
Для облегчения работы снимите внутреннюю
отделку двери переднего пассажира.

B: УСТАНОВКА

1. ВЕРХНЯЯ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ

1) Вставьте согласующие штырьки (3 точки) в
верхнюю часть панели приборов в прокладку
(A) и (B) со стороны панели кузова.

2) Убедитесь в том, что согласующие штыри
вставлены надежно, после чего проложите
жгут проводов.
3) Затяните панель приборов при помощи вин-
тов и повторно проверьте установку панели
приборов и трассировку жгута проводов.
4) Установка производится в порядке, обрат-
ном порядку снятия.

ПРИМЕЧАНИЕ:
Как установить изоляцию и подкладку:
• При помощи клея
Используйте полиуретановый клей. При сбор-
ке узла панели приборов подождите, пока ис-
парение клея закончится, чтобы не допустить
заполнение салона запахом клея.
• При помощи двусторонней клейкой ленты
Используйте двустороннюю ленту, доступную
в розничной продаже. (Двусторонняя клейкая
лента должна быть прочной)

EI-01703

EI-00621

(B)

(B)

(A)
