Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 281





VDC(diag)-54

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

Y: КДН C0047 НЕИСПРАВНОСТЬ ЛИНИИ СВЯЗИ CAN

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или замыкание в цепи линии связи CAN.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СИСТЕМЫ LAN
Проведите диагностику системы LAN. <См.
LAN(diag)-30, ПОРЯДОК РАБОТЫ,
Считыва-
ние кодов диагностики неисправностей
(КДН).>

Обнаружены ли неисправности
в системе LAN?

Проведите диа-
гностику в соот-
ветствии с КДН
для системы LAN.

Переходите к ша-
гу 2.

2

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.

Обнаружен ли плохой контакт
в разъеме VDCCM&H/U?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 3.

3

ПРОВЕРКА VDCCM&H/U.
1) Присоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли этот же
КДН?

Замените
VDCCM&H/U.
<См. VDC-9, Блок
управления сис-
темы VDC и блок
гидравлического
управления
(VDCCM&H/U).>

Временно возни-
кает плохой кон-
такт.

VDC(diag)-55

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

Z: КДН C0051 РАЗРЫВ ЦЕПИ РЕЛЕ КЛАПАНА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность реле клапана
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система EBD.
• Не работает система VDC.

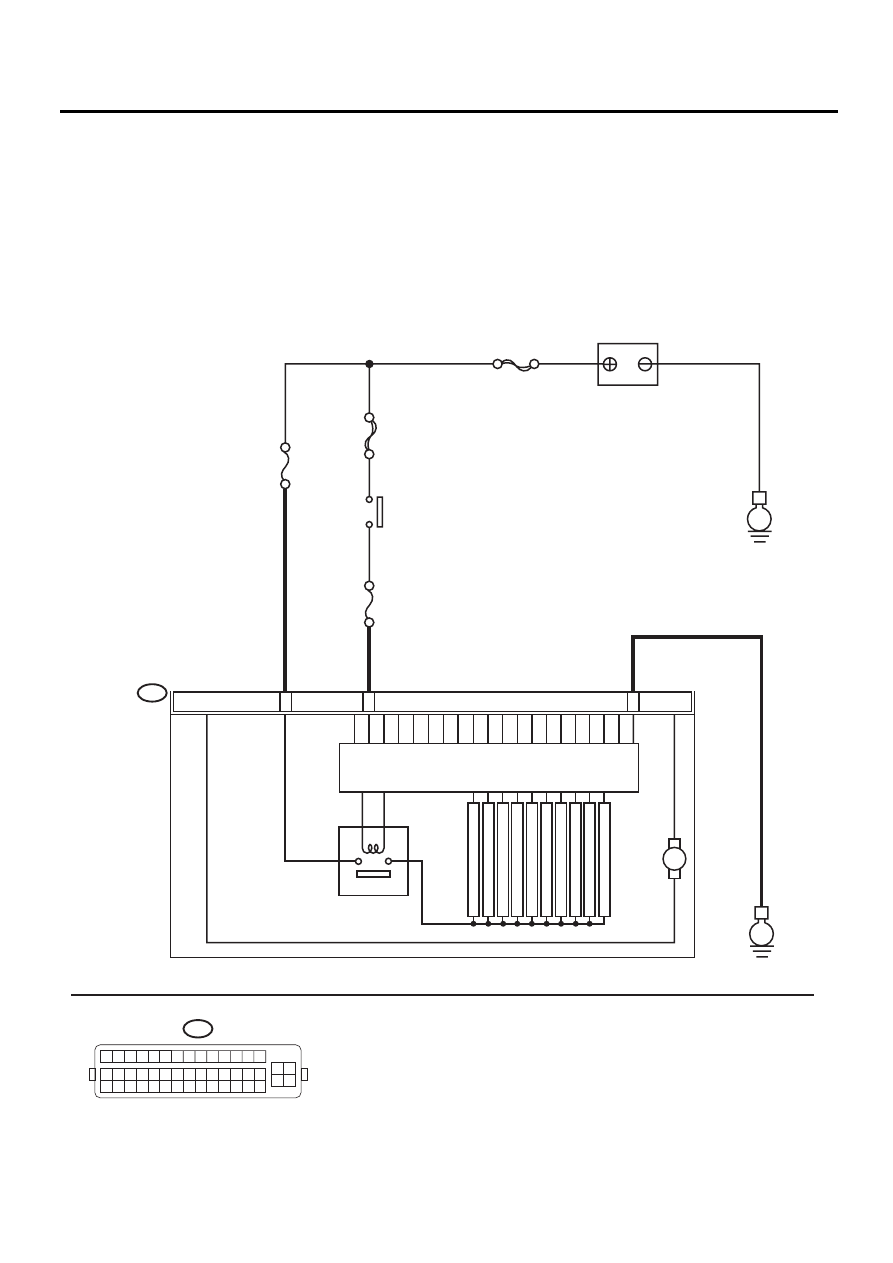

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B310

E

44

43

VDCCM & H/U

1

ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА

M

ПЕРЕДНИЙ ЛЕВЫЙ ВПУСКНОЙ

ГЛАВНЫЙ SBF

SBF-6

No.1

No.33

E

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

ПЕРЕДНИЙ ПРАВЫЙ ВПУСКНОЙ

ЗАДНИЙ ЛЕВЫЙ ВПУСКНОЙ

ЗАДНИЙ ПРАВЫЙ ВПУСКНОЙ

ПЕРЕДНИЙ ЛЕВЫЙ ВЫПУСКНОЙ

ПЕРЕДНИЙ ПРАВЫЙ ВЫПУСКНОЙ

ЗАДНИЙ ЛЕВЫЙ ВЫПУСКНОЙ

ЗАДНИЙ ПРАВЫЙ ВЫПУСКНОЙ

ПЕРВИЧНЫЙ ЛИНЕЙНЫЙ КЛАПАН

ВТОРИЧНЫЙ ЛИНЕЙНЫЙ КЛАПАН

РЕЛЕ КЛАПАНА

VDC00372

B310

1 2 3 4

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

45 46

43 44

5 6

8 9 10 11 12 13 14

7

VDC(diag)-56

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ VDCCM&H/
U.
1) Поверните выключатель зажигания в положение
OFF.
2) Отсоедините разъем от VDCCM&H/U.
3) Запустите двигатель на холостом ходу.
4) Измерьте напряжение между разъемом
VDCCM&H/U и массой кузова.

Разъем и клемма

(B310) № 44 (+) — Масса кузова (–):

Напряжение составляет
10 — 15 В?

Переходите к ша-
гу 2.

Устраните неис-
правность в разъ-
еме проводки
между аккумуля-
тором и
VDCCM&H/U.

2

ПРОВЕРКА ЦЕПИ МАССЫ VDCCM&H/U.
1) Поверните выключатель зажигания в положение
OFF.
2) Измерьте сопротивление между разъемом
VDCCM&H/U и массой кузова.

Разъем и клемма

(B310) № 43 — Масса кузова:

Сопротивление состав-
ляет менее 0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в про-
водке цепи мас-
сы VDCCM&H/U.

3

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.

Обнаружен ли плохой
контакт в разъеме меж-
ду генератором, аккуму-
лятором и VDCCM&H/U?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 4.

4

ПРОВЕРКА VDCCM&H/U.
1) Присоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли этот
же КДН?

Замените
VDCCM&H/U.
<См. VDC-9, Блок
управления сис-
темы VDC и блок
гидравлического
управления
(VDCCM&H/U).>

Переходите к ша-
гу 5.

5

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображаются ли другие
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Временно возни-
кает плохой кон-
такт.

VDC(diag)-57

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

AA:КДН C0051 КОРОТКОЕ ЗАМЫКАНИЕ В ЦЕПИ РЕЛЕ КЛАПАНА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность реле клапана
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.
• Не работает система EBD.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B310

E

44

43

VDCCM & H/U

1

ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА

M

ПЕРЕДНИЙ ЛЕВЫЙ ВПУСКНОЙ

ГЛАВНЫЙ SBF

SBF-6

No.1

No.33

E

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН

ПЕРЕДНИЙ ПРАВЫЙ ВПУСКНОЙ

ЗАДНИЙ ЛЕВЫЙ ВПУСКНОЙ

ЗАДНИЙ ПРАВЫЙ ВПУСКНОЙ

ПЕРЕДНИЙ ЛЕВЫЙ ВЫПУСКНОЙ

ПЕРЕДНИЙ ПРАВЫЙ ВЫПУСКНОЙ

ЗАДНИЙ ЛЕВЫЙ ВЫПУСКНОЙ

ЗАДНИЙ ПРАВЫЙ ВЫПУСКНОЙ

ПЕРВИЧНЫЙ ЛИНЕЙНЫЙ КЛАПАН

ВТОРИЧНЫЙ ЛИНЕЙНЫЙ КЛАПАН

РЕЛЕ КЛАПАНА

VDC00372

B310

1 2 3 4

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

45 46

43 44

5 6

8 9 10 11 12 13 14

7
