VDC(diag)-46

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

9

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕ-
СА СИСТЕМЫ ABS.
1) Установите датчик скорости колеса системы ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости колеса системы ABS.
<См. VDC-24, ДАТЧИК СКОРОСТИ КОЛЕСА СИСТЕМЫ
ABS, ПРОВЕРКА, Датчик скорости переднего колеса
системы ABS.>

Отображается ли на
осциллографе сигнал с
формой, аналогичной
форме, показанной на
рисунке, при медлен-
ном вращении коле-
са? Отображается ли
на осциллографе пов-
торный сигнал с фор-
мой, аналогичной фор-
ме, показанной на ри-
сунке, при медленном
вращении колеса с
одинаковой скоро-
стью еще на один обо-
рот или более?

Переходите к ша-
гу 11.

Переходите к ша-
гу 10.

10

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕ-
СА СИСТЕМЫ ABS ИЛИ МАГНИТНОГО ШИФРАТОРА.

Нет ли на наконечнике
датчика скорости ко-
леса системы ABS или
магнитном шифраторе
инородных предметов
или повреждений?

Тщательно уда-
лите загрязне-
ния. Кроме того,
замените датчик
скорости колеса
системы ABS или
магнитный шиф-
ратор, являю-
щийся частью уз-
ла подшипника
ступицы, в случае
их повреждения.

Переходите к ша-
гу 11.

11

ПРОВЕРКА ПРИЧИНЫ ПОМЕХИ СИГНАЛУ.
Убедитесь в том, что радиоэлектронные устройства и
электрические компоненты установлены правильно.

Правильно ли установ-
лены радиоэлектрон-
ные устройства и элек-
трические компонен-
ты?

Переходите к ша-
гу 12.

Правильно уста-
новите радио-
электронные уст-
ройства и элект-
рические
компоненты.

12

ПРОВЕРКА ПРИЧИНЫ ПОМЕХИ СИГНАЛУ.
Проверьте, установлены ли вблизи проводки датчика
источники помех (таких как антенна).

Установлены ли источ-
ники помех?

Переходите к ша-
гу 13.

Установите ис-
точники помех
дальше от про-
водки датчика.

13

ПРОВЕРКА VDCCM&H/U.
1) Присоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки. <См. VDC(diag)-23
ПРОЦЕДУРА, Режим проверки.>
4) Считайте КДН.

Отображается ли этот
же КДН?

Замените
VDCCM&H/U.
<См. VDC-9, Блок
управления сис-
темы VDC и блок
гидравлического
управления
(VDCCM&H/U).>

Переходите к ша-
гу 14.

Шаг

Проверка

Да

Нет

VDC(diag)-47

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

M: КДН C0031 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ПРАВОГО ВПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В VDCCM&H/U

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

N: КДН C0032 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ПРАВОГО ВЫПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В VDCCM&H/U

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

O: КДН C0033 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ЛЕВОГО ВПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В VDCCM&H/U

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

P: КДН C0034 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ЛЕВОГО ВЫПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В VDCCM&H/U

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

14

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображаются ли дру-
гие КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Причиной явля-
ется временная
шумовая помеха.

ПРИМЕЧАНИЕ:
То, что предуп-
реждающая лам-
па системы ABS
при этом все вре-
мя продолжает
гореть, является
нормой. Для вы-
ключения пре-
дупреждающей
лампы системы
ABS, проведите
поездку на авто-
мобиле со скоро-
стью 12 км/ч (7
миль/ч) или бо-
лее. Обязательно
проведите поезд-
ку и убедитесь,
что предупреж-
дающая лампа
выключилась.

Шаг

Проверка

Да

Нет

VDC(diag)-48

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

Q: КДН C0035 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В VDCCM&H/U

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

R: КДН C0036 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВЫПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В VDCCM&H/U

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

S: КДН C0037 НЕИСПРАВНОСТЬ ЗАДНЕГО ЛЕВОГО ВПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В VDCCM&H/U

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

T: КДН C0038 НЕИСПРАВНОСТЬ ЗАДНЕГО ЛЕВОГО ВЫПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В VDCCM&H/U

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

U: КДН C0061 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН (P) СИСТЕМЫ VDC

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

V: КДН C0062 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН (S) СИСТЕМЫ VDC

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0063 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC” <См. VDC(diag)-49
, КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ
VDC, Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

VDC(diag)-49

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

W: КДН C0063 ПЕРЕКЛЮЧАЮЩИЙ КЛАПАН СИСТЕМЫ VDC

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Повреждение разъема проводки
• Повреждение электромагнитного клапана VDCH/U
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система EBD.
• Не работает система VDC.

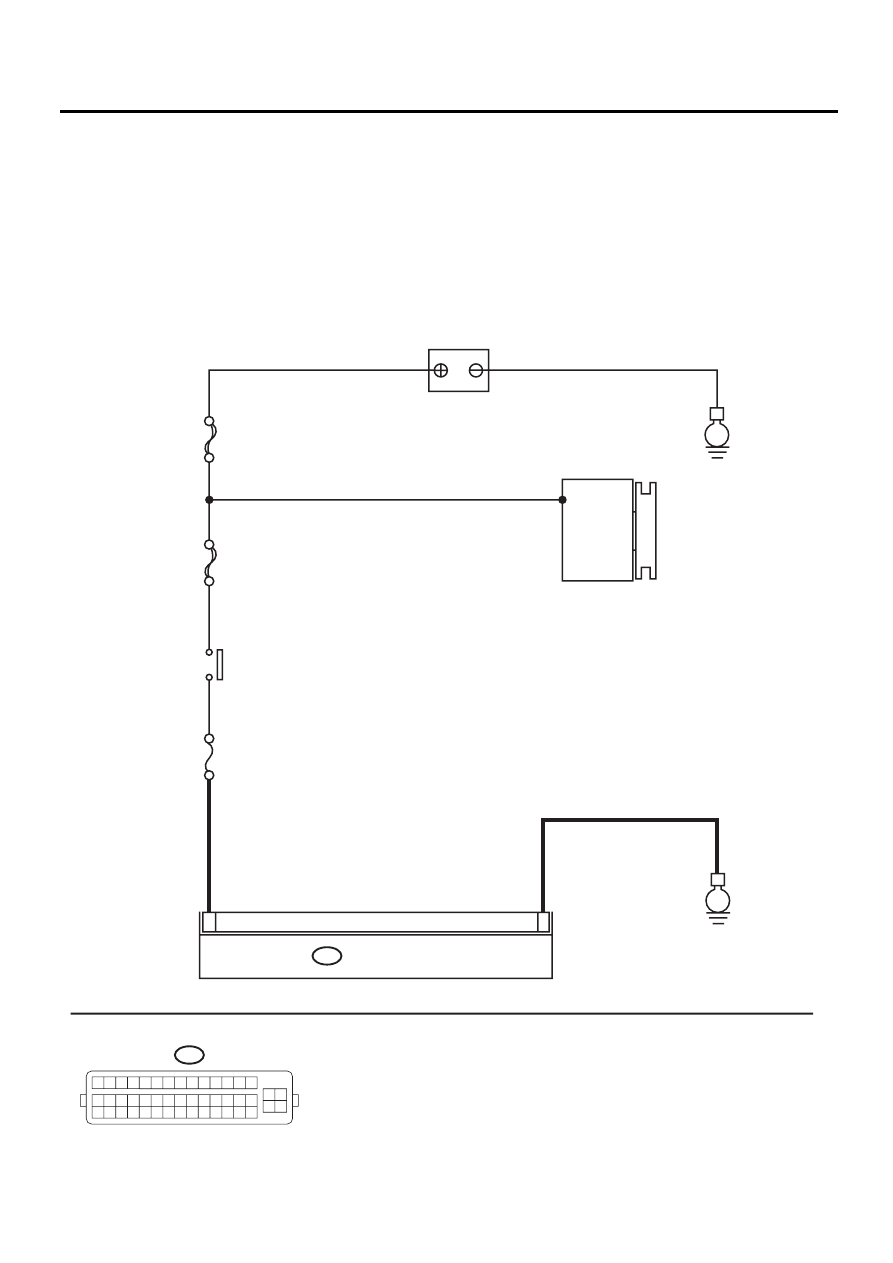

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ГЛАВНЫЙ

S

BF

SBF-6

No.33

B310

E

E

43

1

VDCCM & H/U

АККУМУЛЯТОР

ГЕНЕРАТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

VDC00371

B310

1 2 3 4

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

45 46

43 44

5 6

8 9 10 11 12 13 14

7
