Subaru B9 Tribeca (2007 год). Обслуживание и эксплуатация - часть 277





VDC(diag)-38

Список кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

C0071

4711

Steering angle
sensor counter

Внутренняя неисправ-
ность датчика угла по-
ворота рулевого коле-
са

<См. VDC(diag)-74, КДН C0071 ВНУТРЕННЯЯ НЕИС-
ПРАВНОСТЬ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КО-
ЛЕСА, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

C712

No signal from
steering angle
sensor

Неисправность линии
связи датчика угла по-
ворота рулевого коле-
са

<См. VDC(diag)-76, КДН C0071 НЕИСПРАВНОСТЬ ЛИНИИ
СВЯЗИ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА,
Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

4713

Steering angle
sensor signal
seizure

Заедание сигнала дат-
чика угла поворота ру-
левого колеса

<См. VDC(diag)-78, КДН C0071 ЗАЕДАНИЕ СИГНАЛА ДАТ-
ЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА, Процедура
диагностики с использованием кодов диагностики неис-
правностей (КДН).>

4714

Steering angle
sensor
calibration
incomplete

Не завершена калиб-
ровка датчика угла по-
ворота рулевого коле-
са

<См. VDC(diag)-78, КДН C0071 НЕ ЗАВЕРШЕНА КАЛИБ-
РОВКА ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА,
Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

C0072

4721

Yaw rate sensor
signal

Неверный сигнал дат-
чика угловой скорости
рыскания

<См. VDC(diag)-79, КДН C0072 НЕВЕРНЫЙ СИГНАЛ ДАТ-
ЧИКА УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ, Процедура
диагностики с использованием кодов диагностики неис-
правностей (КДН).>

4722

Inside yaw rate
sensor

Внутренняя неисправ-
ность датчика угловой
скорости рыскания

<См. VDC(diag)-81, КДН C0072 ВНУТРЕННЯЯ НЕИС-
ПРАВНОСТЬ ДАТЧИКА УГЛОВОЙ СКОРОСТИ РЫСКА-
НИЯ, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

C723

Yaw rate sensor
communication

Неисправность линии
связи датчика угловой
скорости рыскания

<См. VDC(diag)-82, КДН C0072 НЕИСПРАВНОСТЬ ЛИНИИ
СВЯЗИ ДАТЧИКА УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ,
Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

4724

Yaw rate sensor
oscillation

Неисправность генера-
ции датчика угловой
скорости рыскания

<См. VDC(diag)-78, КДН C0072 НЕИСПРАВНОСТЬ ГЕНЕ-
РАЦИИ ДАТЧИКА УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ,
Процедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

C0074

4741

Pressure sensor
open line

Разрыв цепи датчика
давления

<См. VDC(diag)-84, КДН C0074 РАЗРЫВ ЦЕПИ ДАТЧИКА
ДАВЛЕНИЯ, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

4742

Pressure sensor
signal seizure

Заедание сигнала дат-
чика давления

<См. VDC(diag)-83, КДН C0074 ЗАЕДАНИЕ СИГНАЛА ДАТ-
ЧИКА ДАВЛЕНИЯ, Процедура диагностики с использова-
нием кодов диагностики неисправностей (КДН).>

4743

Pressure sensor
0 point

Нулевая точка датчика
давления

<См. VDC(diag)-86, КДН C0074 НУЛЕВАЯ ТОЧКА ДАТЧИ-
КА ДАВЛЕНИЯ, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

4744

Pressure sensor
noise

Шум датчика давления

<См. VDC(diag)-87, КДН C0074 ШУМ ДАТЧИКА ДАВЛЕ-
НИЯ, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

4745

Pressure sensor
output rise

Рост выходного сигна-
ла датчика давления

<См. VDC(diag)-83, КДН C0074 РОСТ ВЫХОДНОГО СИГ-
НАЛА ДАТЧИКА ДАВЛЕНИЯ, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

КДН

Подроб-
ный код

Дисплей

Содержание диагнос-

тики

Ссылка

VDC(diag)-39

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

12.Процедура диагностики с использованием кодов

диагностики неисправностей (КДН)

A: КДН C0021 РАЗРЫВ ЦЕПИ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО

ПРАВОГО КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Процедура диагностики приведена для КДН C0027 “РАЗРЫВ ЦЕПИ ДАТЧИКА СКОРОСТИ ЗАДНЕ-
ГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS”. <См. VDC(diag)-40, КДН
C0027 РАЗРЫВ ЦЕПИ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

B: КДН C0023 РАЗРЫВ ЦЕПИ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Процедура диагностики приведена для КДН C0027 «РАЗРЫВ ЦЕПИ ДАТЧИКА СКОРОСТИ ЗАДНЕ-
ГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS». <См. VDC(diag)-40
, КДН C0027 РАЗРЫВ ЦЕПИ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

C: КДН C0025 РАЗРЫВ ЦЕПИ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ПРИМЕЧАНИЕ:
Процедура диагностики приведена для КДН C0027 «РАЗРЫВ ЦЕПИ ДАТЧИКА СКОРОСТИ ЗАДНЕ-
ГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS». <См. VDC(diag)-40
, КДН C0027 РАЗРЫВ ЦЕПИ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

VDC(diag)-40

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

D: КДН C0027 РАЗРЫВ ЦЕПИ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправен датчик скорости колеса системы ABS (разрыв цепи в проводке)
• Повреждение разъема проводки
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

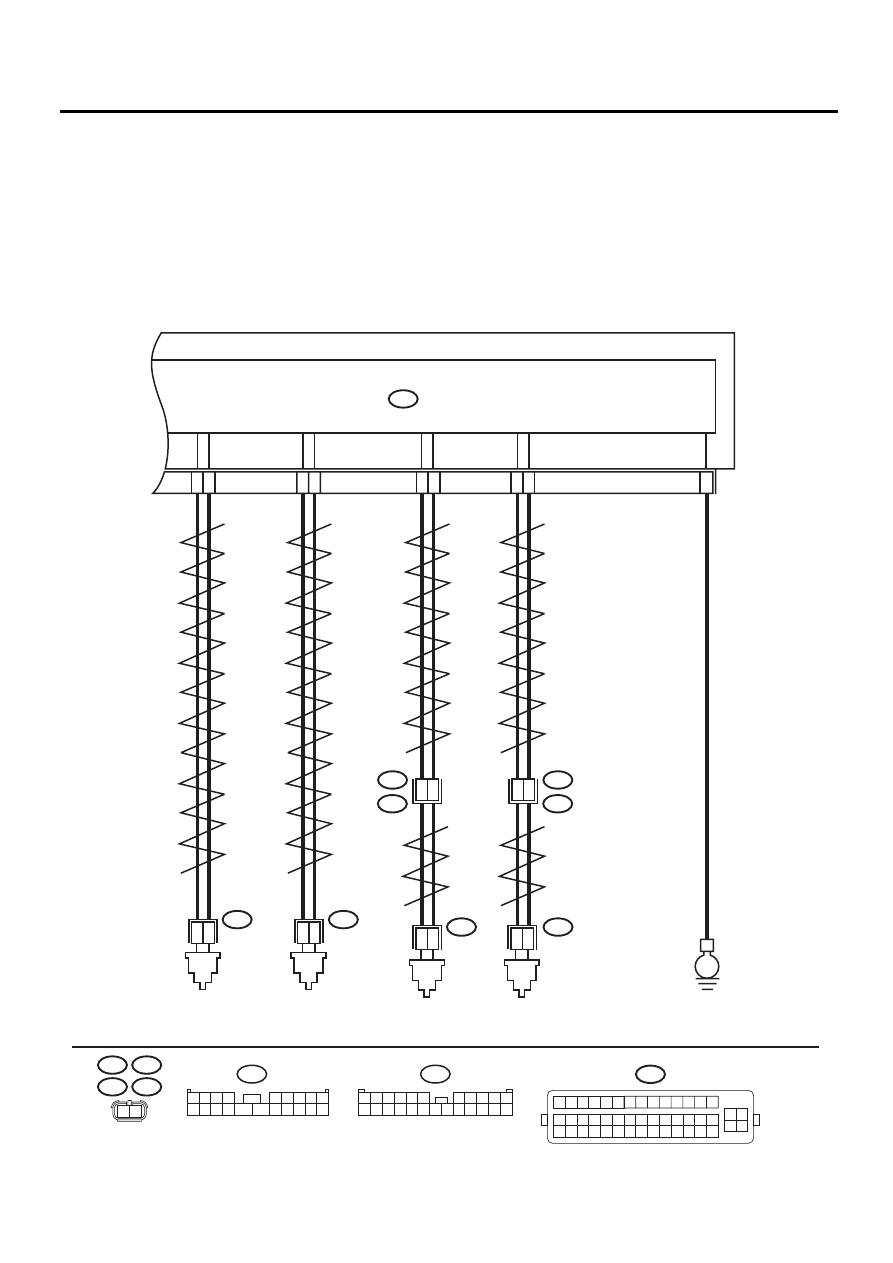

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

26

40

41

27

39

25

43

B98

R249

R232

R1

B97

R2

E

1

2

1

2

1

2

1

2

B6

B15

28

42

B310

VDCCM & H/U

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ

ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ

ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ

ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ

ABS

B15

B6

R249

R232

9

20

9

22

B310

1 2 3 4

15 16 17 18 19 20 21 22 23 24 25 26 27 28
29 30 31 32 33 34 35 36 37 38 39 40 41 42

45 46

43 44

5 6

8 9 10 11 12 13 14

7

B98

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5 6

7

B97

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

1

2

VDC00485

VDC(diag)-41

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА СТАБИЛИЗАЦИИ КУРСОВОЙ УСТОЙЧИВОСТИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТАКТА В РАЗЪЕМЕ.
Проверьте контакт в разъеме между VDCCM&H/U и дат-
чиком скорости колеса системы ABS.

Обнаружен ли пло-
хой контакт?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 2.

2

ПРОВЕРКА РАЗЪЕМА ПРОВОДКИ МЕЖДУ VDCCM&H/
U И ДАТЧИКОМ СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS.
1) Отсоедините разъем (B310) от VDCCM&H/U.
2) Отсоедините разъем от датчика скорости колеса
системы ABS.
3) Измерьте сопротивление между разъемом
VDCCM&H/U и разъемом датчика скорости колеса сис-
темы ABS.

Разъем и клемма
КДН C0021

(B310) № 42 — (B6) № 1:
(B310) № 28 — (B6) № 2:

КДН C0023

(B310) № 27 — (B15) № 1:
(B310) № 41 — (B15) № 2:

КДН C0025

(B310) № 40 — (R249) № 1:
(B310) № 26 — (R249) № 2:

КДН C0027

(B310) № 25 — (R232) № 1:
(B310) № 39 — (R232) № 2:

Сопротивление
составляет менее
0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в разъ-
еме проводки
между
VDCCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

3

ПРОВЕРКА ЗАМЫКАНИЯ НА МАССУ В ПРОВОДКЕ.
Измерьте сопротивление между разъемом VDCCM&H/U
и массой кузова.

Разъем и клемма
КДН C0021

(B310) № 28 — Масса кузова:

КДН C0023

(B310) № 41 — Масса кузова:

КДН C0025

(B310) № 26 — Масса кузова:

КДН C0027

(B310) № 39 — Масса кузова:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 4.

Устраните неис-
правность в разъ-
еме проводки
между
VDCCM&H/U и
датчиком скоро-
сти колеса систе-
мы ABS.

4

ПРОВЕРКА ЦЕПИ ПИТАНИЯ ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.
1) Присоедините разъем VDCCM&H/U.
2) Поверните выключатель зажигания в положение ON.
3) Измерьте напряжение между разъемом датчика ско-
рости колеса системы ABS и массой кузова.

Разъем и клемма
КДН C0021

(B6) № 1 (+) — Масса кузова (–):

КДН C0023

(B15) № 1 (+) — Масса кузова (–):

КДН C0025

(R249) № 1 (+) — Масса кузова (–):

КДН C0027

(R232) № 1 (+) — Масса кузова (–):

Напряжение состав-
ляет 8 — 15 В?

Переходите к ша-
гу 6.

Переходите к ша-
гу 5.

5

ПРОВЕРКА ЦЕПИ ПИТАНИЯ VDCCM&H/U.
1) Поверните выключатель зажигания в положение OFF.
2) Отсоедините разъем VDCCM&H/U.
3) Поверните выключатель зажигания в положение ON.
4) Измерьте напряжение между клеммами разъема
VDCCM&H/U.

Разъем и клемма

(B310) № 1 (+) — (B310) № 43 (–):

Напряжение состав-
ляет 10 — 15 В?

Переходите к ша-
гу 7.

Проверьте гене-
ратор, аккумуля-
тор и цепь пита-
ния VDCCM&H/U.
